معرفی کوتاه

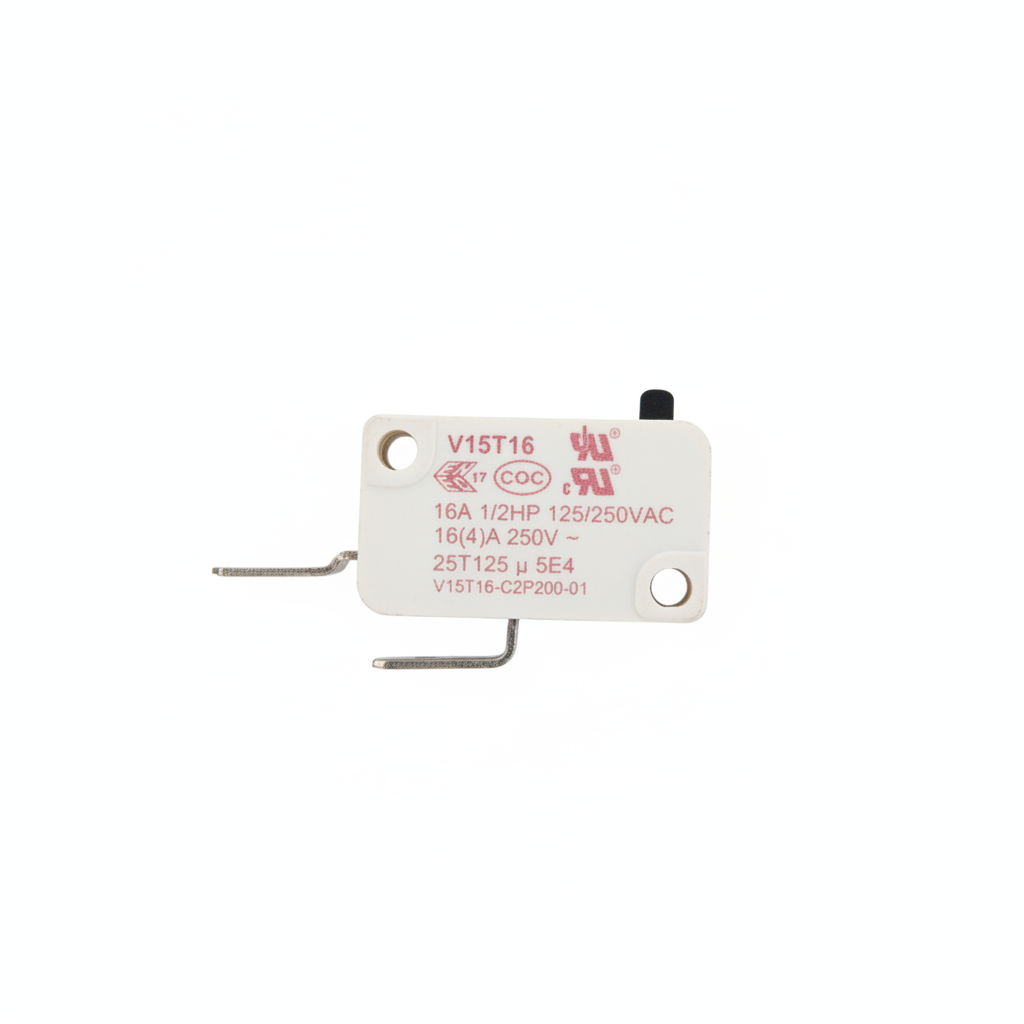

میکروسوئیچ V15T16 قط یا بسته شدن درب مخزن، اهرم فشاردهنده بدنه سوئیچ تحریک شده و مدار برد فرمان یا موتور شستشو/زن، اهرم فشاردهنده بدنه سوئیچ تحریک شده و مدار برد فرمان یا موتور شستشو/آبگیری قطع یا وصلترک + نرمال بسته + نرمال باز) است که آن را برای کاربردهای ایمنی دستگاههای شوینده ایدهآل میسازد.
کاربرد قطعه
- سوئیچ تشخیص بسته بودن درب ماشینهای لباسشویی دوقلو و توئینتاپ مدیا و برندهای همساخت
- قطعووصل مدار فرمان موتور شستشو و موتور اسپین (آبگیری) برای ممانعت از کارکرد با درب باز
- استفاده بهعنوان کلید لیمیت و سنسور وضعیت در سایر لوازم خانگی و قطعات صنعتی
- جایگزین مستقیم برای میکروسوئیچهای فرسودهای که با بستن درب، دستگاه روشن نمیشود
توضیح فنی

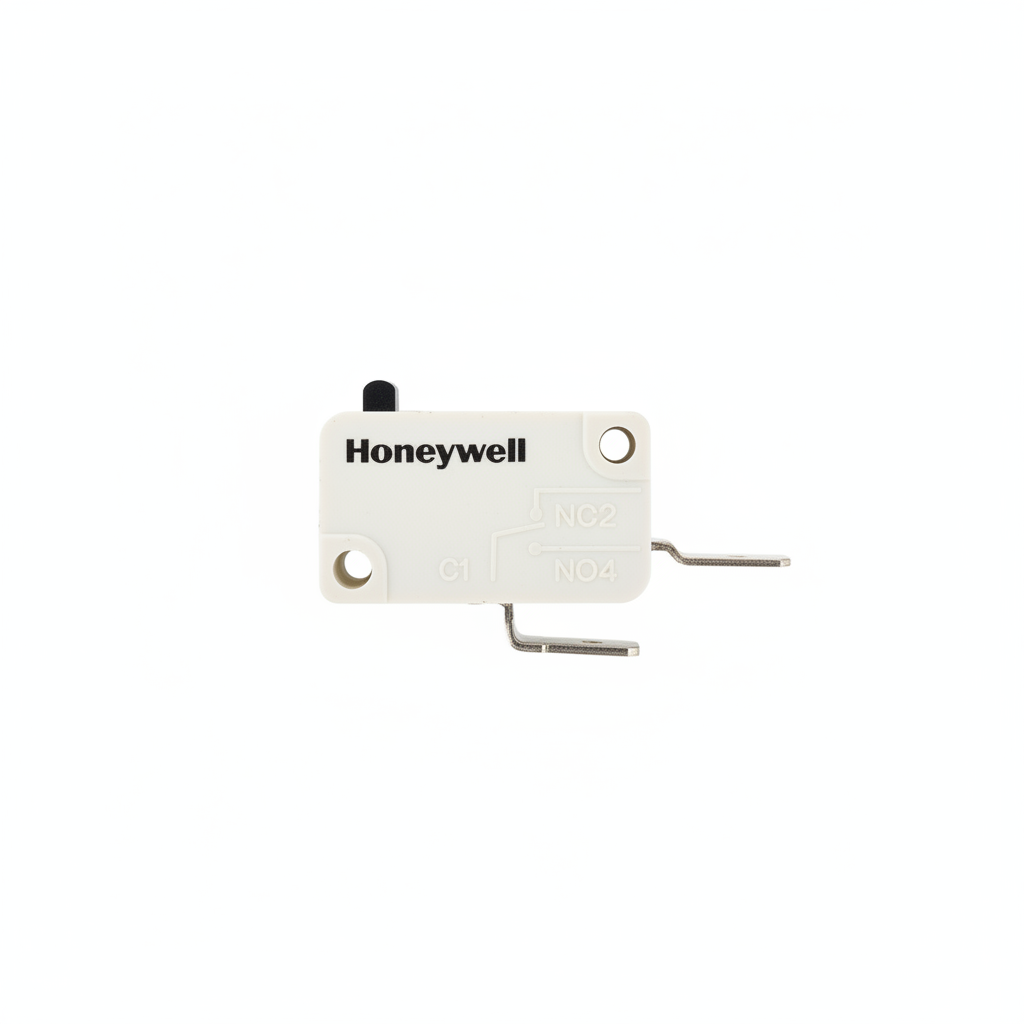

این میکروسوئیچ از ساختار SPDT (یک مسیر دوقطبی) بهره میبرد؛ یعنی پایه مشترک (C1) بسته به وضعیت اهرم، به پایه نرمال بسته (NC2) یا نرمال باز (NO4) متصل میشود. در لباسشویی دوقلو، معمولاً مسیر NO برای تشخیص بسته بودن درب و مسیر NC برای سیگنال ایمنی/قطع بهکار میرود.
مکانیزم داخلی از نوع Snap-Action است: با فشار اندک پین اکچوییتور، فنر انتقالی داخلی بهصورت آنی تغییر وضعیت میدهد. این طراحی مزیت مهمی دارد؛ حتی با تماس آهسته یا اتصال ناقص کنتاکت (Contactor Bounce)، برقراری یا قطع مدار در یک لحظه و قطعی انجام میشود و از جرقهزنی طولانی و جوشخوردگی کنتاکتها جلوگیری میکند.
جریان نامی ۱۶ آمپر در ۲۵۰ ولت AC، این سوئیچ را قادر میسازد بارهای مقاومتی و القایی سنگین مانند موتورهای یونیورسال شستشو و آبگیری را بدون نیاز به رله واسط مستقیماً سوییچ کند.
علائم خرابی احتمالی
- دستگاه با بسته بودن کامل درب شروع به کار نمیکند (رایجترین علامت)
- لباسشویی فقط در یک وضعیت خاص درب فعال میشود و نیاز به فشار دستی دارد
- صدا کلیک سوئیچ شنیده میشود اما مدار برقرار نمیگردد (کنتاکت اکسیده یا سوخته)
- گیر کردن پین فشاردهنده یا فرورفتگی دائم آن به دلیل فرسودگی فنر داخلی
- قطع و وصل ناپایدار مدار حین کار (Floating Contact) و خاموششدن ناگهانی موتور
- ذوب شدن یا سیاه شدن بدنه پلاستیکی اطراف ترمینالها به دلیل جرقه مداوم
راهنمای تشخیص قبل از خرید
- تست پیوستگی با مولتیمتر: سوئیچ را از مدار خارج کرده و در حالت آزاد و حالت فشار دادهشده، اتصال پایههای C1–NC2 و C1–NO4 را با آومتر بررسی کنید؛ در حالت سالم، تغییر وضعیت باید کامل و آنی باشد.
- **بررسی اک را با آومتر بررسی کنید؛ در حالت سالم، تغییر وضعیت باید کامل و آنی باشد.
- بررسی اکچوییتور: پین فشاردهنده نباید لقoles)، آرangement ترمینالها و ابعاد کلی را با قطعه قدیمی مقایسه کنید. مدلهای V15 سری Honeywell-family استاندارد جهانی دارند اما نسخههای تولیدی داخلی با تلورانس ابعادی متفاوت نیز در بازار موجود است.
باکس مشاوره رایگان
در تطبیق این میکروسوئیچ با مدل لباسشویی خود تردید دارید؟
کافی است عکسی از سوئیچ قدیمی (از هر دو طرف و به همراه ترمینالهای سیمکشیشده) و برچسب مدل دستگاه خود را برای پشتیبانی فنی «هوم پارتینو» ارسال فرمایید تا سازگاری قطعه پیش از خرید تأیید شود.
راهنمای نصب ایمن
- دوشاخه برق دستگاه را از پریز خارج کنید تا قطع کامل برق تضمین شود.
- پنل دسترسی به سوئیچ درب را باز کرده و محل اتصال سیمها به ترمینالهای C1، NC2 و NO4 را عکس بگیرید تا ترتیب سیمکشی حفظ شود.
- پیچهای نگهدارنده بدنه سوئیچ را باز و سوئیچ فرسوده را جدا کنید.
- سوئیچ جدید را در محل خود قرار داده و پیچها را سفت کنید؛ دقت کنید پین فشاردهنده دقیقاً مقابل اهرم درب قرار گیرد.
- سیمها را مطابق تصویر ثبتشده روی ترمینالهای معادل جا بزنید و از اتصال محکم هر سه ترمینال مطمئن شوید.
- پیش از بستن نهایی پنل، درب را چند بار باز و بسته کرده و عملکرد موتور را تست کنید.
⚠️ هشدار: جایگذاری سیم مشترک (C1) روی پایه NO یا NC، منجر به عملکرد معکوس سوئیچ و خطر کارکرد دستگاه با درب باز میشود.
نکات خرید
- برای مدارهای موتوری، حتماً سوئیچ با ریتینگ ۱۶ آمپر استفاده کنید؛ سوئیچهای ۳ یا ۵ آمپر عمومی روی این بارها سریعاً کنتاکتهایشان میسوزد.
- پیکربندی سهپایه (C/NC/NO) نسبت به نسخههای دوپایه ساده، انعطاف نصب بیشتری دارد و جایگزین انواع رایجتر است.
- از خرید میکروسوئیچهای فلهای بدون ریتینگ UL یا CQC خودداری کنید؛ کیفیت فنر داخلی و کنتاکت آنها در بارهای بالا قابل اتکا نیست.
- هنگام تعویض، پین اکچوییتور را بررسی کنید؛ اگر اهرم درب خیلی بلند است، نسخهای با پین کشیدهتر (Roller یا Hinge Lever) ممکن است نیاز باشد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- میکروسوئیچ درب لباسشویی اتوماتیک ال جی و سامسونگ
- قفل درب (Door Lock) ماشین لباسشویی اتوماتیک
- تايمر و سوئیچ انتخاب برنامه لباسشویی دوقلو
- مقاله آموزشی: «علت روشن نشدن موتور لباسشویی دوقلو با بسته بودن درب چیست؟»
سوالات متداول (FAQ)
آیا این میکروسوئیچ برای همه لباسشوییهای دوقلو مدیا مناسب است؟
مدل V15T16 با ابعاد استاندارد و پیکربندی سهپایه، جایگزین اکثر میکروسوئیچهای درب سریهای رایج مدیا و برندهای همساخت است؛ برای اطمینان صددرصدی، تصویر سوئیچ قدیمی خود را ارسال کنید.
**۲. تفاوت بسته است)، و پایه NC2 (نرمال بسته) در حالت آزاد وصل است؛ ترتیب سیمکشی باید دقیقاً مطابق سوئیچ قبلی حفظ شود.
چرا لباسشویی من با درب بسته باز روشن نمیشود ولی سوئیچ صدا میدهد؟
صدای کلیک نشاندهنده سالم بودن مکانیزم اهرم است اما کنتاکتهای داخلی ممکن است اکسیده یا سوخته باشند؛ در این حالت سوئیچ باید تعویض شود.
جمعبندی و CTA
میکروسوئیچ درب لباسشویی دوقلو مدیا V15T16 با ریتینگ جریان ۱۶ آمپر، پیکربندی سهپایه و مکانیزم Snap-Action اورجینال، قطعهای کوچک اما حیاتی در ایمنی و عملکرد دستگاه شماست. تعویض بهموقع این سوئیچ، مشکل رایج «روشن نشدن دستگاه با درب بسته» را بهطور قطعی برطرف میکند.
