معرفی اجمالی:

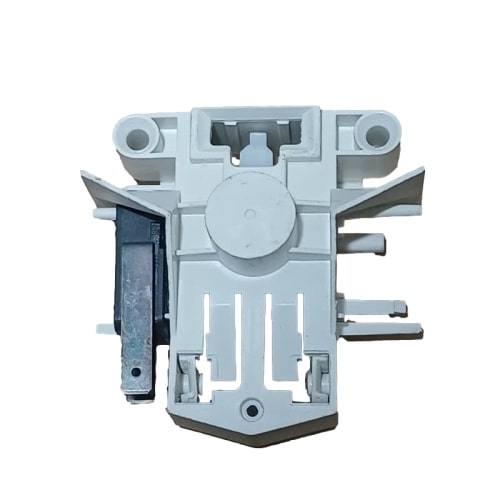

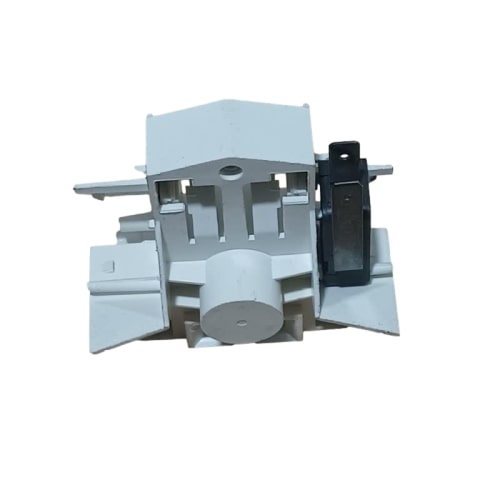

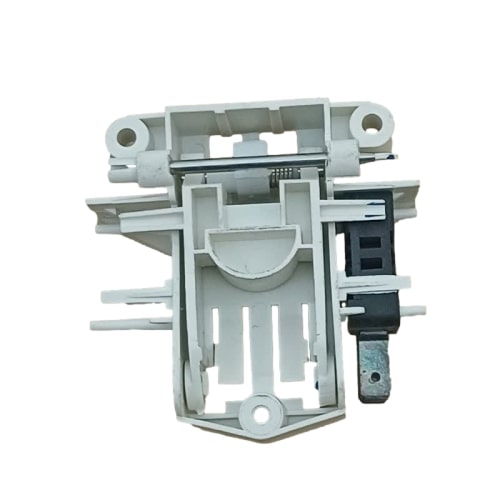

میکروسوئیچ درب ظرفشویی دوو از مهم‌ترین قطعات ایمنی این دستگاه است. وظیفه‌اش قطع و وصل جریان برق زمانی است که درب کاملاً بسته یا باز است تا از شروع شست‌وشو در حالت نیمه باز جلوگیری کند. این نسخه فابریک برای مدل‌های Daewoo DWD‑1461 – DWD‑1473 – DDR 1474 و هم‌خانواده‌های مشابه ساخته شده و دارای شماره QR Code اصلی 174760000007454 می‌باشد.
کاربردهای محصول:
- کلیه مدل‌های ظرفشویی DWD، DDR و IDW ساخت Daewoo Electronics
- جایگزین مستقیم برای قفل‌های متفرقه غیر اصلی
- مورد استفاده در بخش Door Interlock System
- مناسب برای بازسازی و سرویس کامل درب ظرفشویی
ویژگی‌های اصلی:
- نوع قطعه: Microswitch Door Lock Assembly
- شماره فنی اصلی: 174760000007454
- کد تولید Bekatech: DM01DW03
- جنس بدنه: ABS مهندسی ضدرطوبت
- پایه اتصالات: فلزی Zinc Coated
- ولتاژ کاری: AC 220–240 V / 50 Hz
- نحوه عملکرد: کلیک دو مرحله‌ای با فنر برگشتی
- کلاس ایمنی: IP44
- مقاوم در برابر بخار و حرارت تا ۹۰ °C
توضیح تخصصی (فنی):
این قطعه شامل یک میکروسوئیچ دو‌پایه با مکانیزم مکانیکی فنرجدار و بدنه پلیمری درون بستر نگهدارنده است. در لحظه‌ی بسته‌شدن درب، زبانه‌ی فلزی درب وارد شیار سوییچ می‌شود، فنر داخلی باز گرداننده را منقبض کرده و کنتاکت برق اصلی را اتصال می‌دهد.
سیستم دارای Terminal 3 Pin (CT‑NO‑NC) با مقاومت انتقالی زیر ۰.۱ Ω است، و در دمای محیط تا +۸۵°C پایداری کامل دارد.
QR‑Code چاپ‌شده روی بدنه (شماره 174760000007454) کد پیگیری تولید اصلی Daewoo Electronics می‌باشد.
نشانه‌های خرابی یا استهلاک:
- شروع نشدن برنامه شست‌وشو علیرغم بسته بودن درب
- پیام خطای Door Open در صفحه نمایش
- صدای کلیک غیر طبیعی و عدم قفل مکانیکی
- آثار سوختگی یا ضربه در بخش پایه‌های فلزی
علل خرابی رایج:
- ورود آب یا بخار به داخل محفظه میکروسوئیچ
- شکستگی زبانه فلزی درب
- نوسان ولتاژ و اتصال غلط به پایه‌های NO/NC
- استفاده از قطعه غیراصل با پلاستیک ضعیف
نکات مهم زمان خرید:
- تطبیق کد QR روی بدنه با عدد 174760000007454
- بررسی پایه‌های سه پین (CT‑NO‑NC) و جنس بدنه ABS
- اطمینان از سازگاری با مدل DWD، DDR و IDW
- خرید نسخه دارای درپوش فلزی اصلی ضد بخار
راهنمای استفاده یا نصب:
1. دستگاه خاموش و از برق جدا شود.
2.قاب داخلی درب باز گردد و میکروسوئیچ قدیمی خارج شود.
3.قطعه جدید در محفظه‌ی اصلی در محل پیچ نصب شود.
4. سوکت برق به ترمینال‌های NO/COM وصل گردد.
5.پس از بستن درب، برنامه شست‌وشو تست گردد تا عملکرد قفل تأیید شود.
تعمیر قفل درب ماشین ظرفشویی
تعمیر قفل درب به مشکل ایجاد شده بستگی دارد. بعضی ایرادها با تمیز کردن یا تنظیم ضامن حل می‌شوند اما در برخی موارد نیاز به تعویض کامل قفل است.
مراحل کلی تعمیر:
- قطع برق دستگاه.
- باز کردن پنل داخلی درب.
- بررسی وضعیت مکانیزم قفل و کانکتورهای سوئیچ.
- تمیز کردن رسوبات و جرم‌گیری قطعات مکانیکی.
- در صورت شکستگی یا سوختگی، تعویض قطعه با مدل اورجینال اسنوا یا دوو.
توصیه مهم: اگر قفل برقی عمل نمی‌کند، ممکن است مشکل از برد الکترونیک یا سیم‌کشی نیز باشد.
علت بسته نشدن درب ماشین ظرفشویی
دلایل رایج بسته نشدن درب ماشین ظرفشویی (در همه برندها):
- گیر کردن جسم خارجی بین درب و بدنه.
- خرابی یا جابجایی ضامن قفل.
- تاب برداشتن بدنه یا لاستیک دور درب.
- فرسودگی یا شکستگی قطعات مکانیکی قفل.
- نصب نادرست دستگاه که باعث خارج شدن درب از تراز می‌شود.
