معرفی کوتاه
میکروسوئیچ درب، بخشی از مجموعه قفل درِ ماشین ظرفشویی است و وضعیت بسته‌شدن در را به مدار دستگاه اعلام می‌کند. این قطعه با مشخصات درج‌شده روی بدنه، شامل مدل DL‑TM1 و کد DW001020006 است. برای اطمینان از سازگاری، پیش از سفارش کد قطعه و شکل اتصالات را با قطعه فعلی مقایسه کنید.
کاربرد
این قطعه در مجموعه قفل درب نصب می‌شود و وظیفه دارد وضعیت در را از نظر بسته‌بودن به مدار دستگاه منتقل کند. خرابی آن ممکن است باعث شود دستگاه بسته‌شدن در را تشخیص ندهد یا در شروع برنامه اختلال ایجاد شود.
توضیح فنی
این قطعه در مجموعه قفل در قرار می‌گیرد. هنگام بسته‌شدن در، مکانیزم قفل، اهرم داخلی را جابه‌جا می‌کند و وضعیت کنتاکت میکروسوئیچ تغییر می‌یابد. اگر قطعه نتواند وضعیت در را به‌درستی منتقل کند، دستگاه ممکن است اجازه شروع برنامه را ندهد یا در تشخیص بسته‌شدن در دچار مشکل شود.
مشخصات الکتریکی اعلام‌شده در این محتوا صرفاً همان مقادیر خوانا روی برچسب قطعه است؛ نوع عملکرد کنتاکت، نقشه سیم‌بندی و سازگاری با مدل‌های مختلف دستگاه از تصاویر به‌تنهایی قابل تأیید نیست.
علائم خرابی احتمالی
- دستگاه با وجود بسته‌شدن در، برنامه را شروع نمی‌کند.
- دستگاه وضعیت بازبودن در را نشان می‌دهد یا خطای مرتبط با درب می‌دهد.
- عملکرد قفل درب ناپایدار است و گاهی با بستن دوباره در، دستگاه راه می‌افتد.
- بدنه، اهرم یا نقاط اتصال قطعه آسیب فیزیکی دیده‌اند.
این نشانه‌ها می‌توانند علت‌های دیگری هم داشته باشند؛ پیش از تعویض، قفل در، اتصالات و سیم‌کشی نیز باید بررسی شوند.
راهنمای تشخیص قبل خرید
- کد قطعه را بررسی کنید: روی قطعه موجود، مدل DL‑TM1 یا شماره DW001020006 را پیدا و با تصاویر محصول مقایسه کنید.
- شکل بدنه و پایه‌ها را تطبیق دهید: محل خارها، سوراخ‌های نصب و موقعیت میکروسوئیچ باید با قطعه قبلی یکسان باشد.
- اتصالات را مقایسه کنید: تعداد، جایگاه و جهت پایه‌های الکتریکی را با نمونه دستگاه بررسی کنید؛ صرف شباهت ظاهری برای تأیید کافی نیست.
- مدل کامل ظرفشویی را آماده داشته باشید: برای بررسی دقیق سازگاری، عکس پلاک دستگاه و عکس واضح از قطعه قبلی را ارسال کنید.
باکس مشاوره رایگان
برای بررسی سازگاری پیش از خرید، عکس واضح از میکروسوئیچ قبلی، نوشته‌های روی بدنه، اتصالات و مدل کامل ماشین ظرفشویی را برای پشتیبانی هوم پارتینو بفرستید. کارشناسان در انتخاب قطعه مناسب راهنمایی‌تان می‌کنند.
راهنمای نصب ایمن
- پیش از بازکردن درب یا دست‌زدن به اتصالات، دستگاه را از برق جدا کنید.
- سیم‌ها را پیش از جداسازی با عکس ثبت کنید تا محل اتصال هرکدام مشخص بماند.
- خارها و بدنه پلاستیکی را با احتیاط باز کنید تا قفل یا قاب آسیب نبیند.
- قطعه جایگزین را بدون فشار اضافی در محل نصب قرار دهید و از محکم‌شدن صحیح قفل اطمینان حاصل کنید.
- اگر با سیم‌کشی برق یا بازکردن درب دستگاه آشنایی ندارید، نصب را به تعمیرکار بسپارید.
- پس از نصب، پیش از استفاده عادی، عملکرد در و شروع برنامه را بررسی کنید.
نکات خرید
- این قطعه را بر اساس کد، فرم بدنه و اتصالات انتخاب کنید، نه صرفاً عنوان «میکروسوئیچ ظرفشویی الجی».
- شماره DW001020006 و مدل DL‑TM1 روی نمونه تصویری قابل مشاهده است؛ پیش از سفارش، تطابق آن با قطعه فعلی دستگاه را بررسی کنید.
- نصب نادرست یا اتصال اشتباه سیم‌ها می‌تواند به قطعه یا مدار دستگاه آسیب بزند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- مجموعه قفل درب ماشین ظرفشویی الجی
- زبانه و دستگیره درب ظرفشویی
- مقاله آموزشی: بررسی علت شروع‌نشدن برنامه ماشین ظرفشویی
- مقاله آموزشی: نکات ایمنی بازکردن و تعویض قطعات برقی ظرفشویی
سؤالات متداول
این قطعه برای همه مدل‌های ماشین ظرفشویی الجی مناسب است؟
از روی تصاویر نمی‌توان سازگاری با همه مدل‌ها را تأیید کرد. شماره قطعه، اتصالات و مدل کامل دستگاه را پیش از خرید تطبیق دهید.
شماره قطعه روی بدنه چیست؟

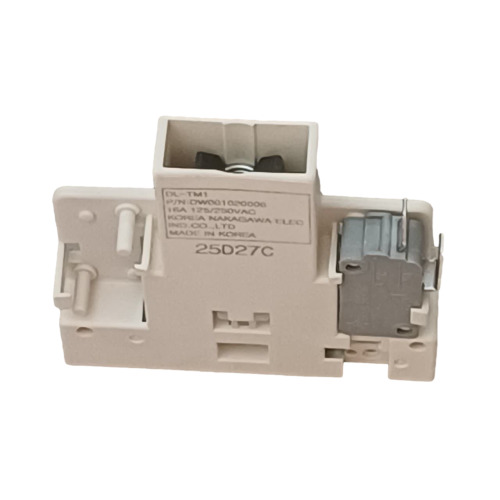

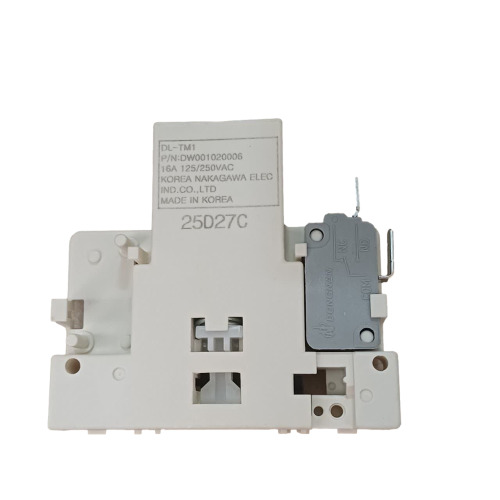

روی برچسب، P/N: DW001020006 و مدل DL‑TM1 دیده می‌شود.
آیا ریتینگ الکتریکی روی قطعه مشخص است؟
بله؛ مقدار درج‌شده روی برچسب 16A، 125/250VAC است. این اطلاعات به‌تنهایی جایگزین بررسی سازگاری قطعه با دستگاه نیست.
آیا نصب آن نیاز به قطع برق دارد؟
بله. پیش از بازکردن مجموعه در یا جداکردن اتصالات، دستگاه را از برق جدا کنید.
جمع‌بندی و CTA
اگر میکروسوئیچ مجموعه درِ ظرفشویی دچار خرابی شده، مدل DL‑TM1 با شماره DW001020006 را با قطعه فعلی دستگاه خود از نظر کد، فرم بدنه و اتصالات تطبیق دهید. برای کاهش احتمال انتخاب اشتباه، عکس قطعه و مدل کامل ظرفشویی را برای مشاوره رایگان هوم پارتینو ارسال کنید.
