معرفی کوتاه

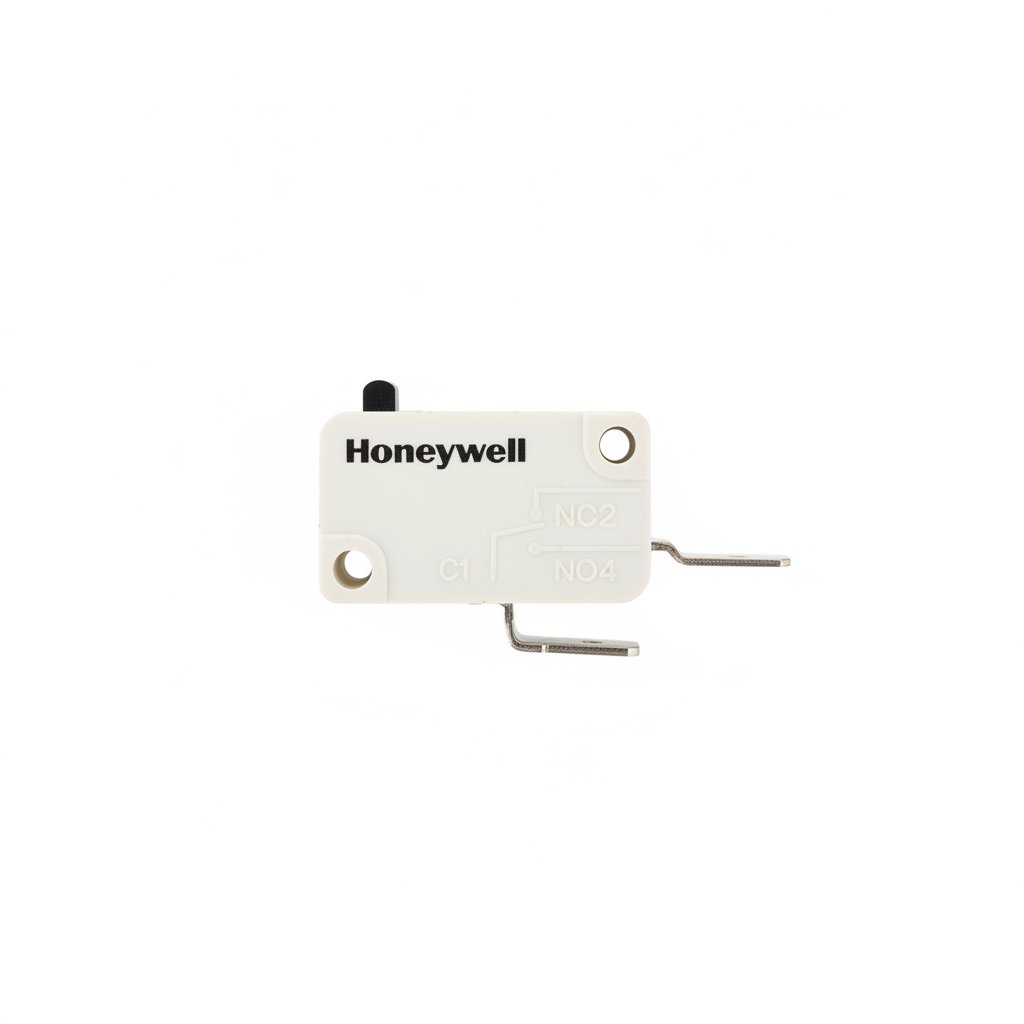

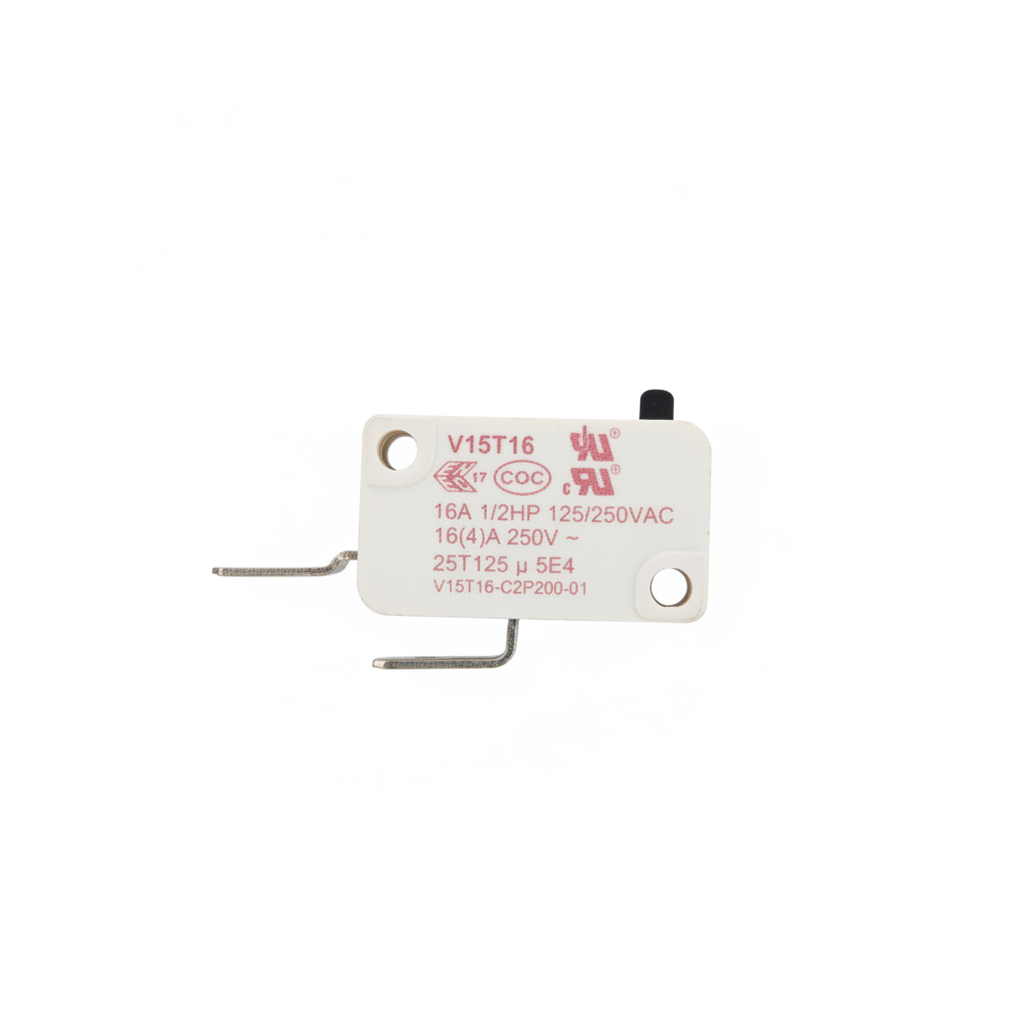

میکروسوئیچ V15T16 ساخت برند معتبر Honeywell، کلید ضربهای دقیق (Precision Snap-Action Switch) با بدنه سفید و اکچوییتور پین فشاردهی است که در ماشینهای ظرفشویی دوقلو سامسونگ بهعنوان سوئیچ ایمنی درب بهکار میرود. پیکربندی سهترمیناله آن شامل C1 (مشترک)، NC2 (نرمال بسته) و NO4 (نرمال باز) است و جریان نامی ۱۶ آمپر آن، کارکرد پایدار در بارهای موتوری را تضمین میکند.
کاربرد قطعه
- سوئیچ تشخیص بسته بودن درب ماشین ظرفشویی دوقلو سامسونگ و مدلهای همساخت
- قطعووصل مدار فرمان موتور شستشو و موتور آبگیری برای ممانعت از کارکرد خطرناک با درب باز
- استفاده بهعنوان کلید لیمیت (Limit Switch) و سنسور وضعیت در سایر لوازم خانگی و تجهیزات صنعتی
- جایگزین مستقیم میکروسوئیچ فرسودهای که با بستن درب، دستگاه استارت نمیخورد
توضیح فنی
این میکروسوئیچ از ساختار SPDT (تکمسیره دوقطبی) بهره میبرد؛ پایه مشترک (C1) بسته به وضعیت پین فشاردهنده، به پایه نرمال بسته (NC2) یا نرمال باز (NO4) متصل میشود. در ظرفشویی دوقلو سامسونگ، معمولاً مسیر NO برای سیگنال «درب بسته است» و مسیر NC برای مدار ایمنی/قطع بهکار گرفته میشود.
مکانیزم داخلی از نوع Snap-Action است: با فشار اندک روی پین، فنر انتقالی داخلی بهصورت آنی تغییر وضعیت میدهد. این طراحی حتی با فشار آهسته یا ناقص اهرم درب، برقراری یا قطع مدار را در یک لحظه و قطعی انجام میدهد و از جرقهزنی طولانی و جوشخوردگی کنتاکتها جلوگیری میکند.
جریان نامی ۱۶ آمپر در ۲۵۰ ولت AC اجازه میدهد این سوئیچ بارهای موتوری سنگین شستشو و آبگیری را بدون نیاز به رله واسط مستقیماً سوییچ کند؛ مزیتی که آن را از میکروسوئیچهای عمومی ۳ تا ۵ آمپر بازار متمایز میسازد.
علائم خرابی احتمالی
- دستگاه با بسته بودن کامل درب روشن نمیشود (رایجترین علامت)
- استارت دستگاه تنها با فشار دستی روی درب یا کج کردن آن ممکن میشود
- صدای کلیک سوئیچ شنیده میشود اما موتور فعال نمیگردد (کنتاکت اکسیده یا سوخته)
- کارکرد ناپایدار و خاموششدن ناگهانی موتور حین شستشو
- گیر کردن، فرورفتگی دائم یا لقی پین فشاردهنده به دلیل فرسودگی فنر داخلی
- سیاه شدن یا ذوب شدن بدنه اطراف ترمینالها بر اثر جرقه مداوم
راهنمای تشخیص قبل از خرید
- تست پیوستگی با مولتیمتر: سوئیچ را از مدار خارج کنید و در دو حالت «آزاد» و «فشار دادهشده»، اتصال C1–NC2 و C1–NO4 را با آومتر بسنجید؛ در حالت سالم، تغییر وضعیت باید کامل و آنی باشد.
- بررسی پین اکچوییتور: پین فشاردهنده نباید لق، گیر کرده یا شکسته باشد.
- مقایسه ظاهری: فاصله و آرایش ترمینالها، محل سوراخهای پیچ و ابعاد کلی را با قطعه قدیمی خود مقایسه کنید.
باکس مشاوره رایگان
در تطبیق این میکروسوئیچ با مدل ظرفشویی خود تردید دارید؟
کافی است عکسی از سوئیچ قدیمی (از هر دو طرف به همراه ترمینالهای سیمکشیشده) و برچسب مدل دستگاه را برای پشتیبانی فنی «هوم پارتینو» ارسال فرمایید تا سازگاری قطعه پیش از خرید تأیید شود.
راهنمای نصب ایمن
- دوشاخه برق دستگاه را از پریز خارج کنید تا قطع کامل برق تضمین شود.
- پنل دسترسی به سوئیچ درب را باز کرده و پیش از جدا کردن سیمها، از ترتیب سیمکشی عکس بگیرید.
- پیچهای نگهدارنده بدنه سوئیچ را باز و سوئیچ فرسوده را جدا کنید.
- سوئیچ جدید را در محل خود نصب و پیچها را سفت کنید؛ دقت کنید پین فشاردهنده دقیقاً مقابل اهرم درب قرار گیرد.
- سیمها را مطابق تصویر ثبتشده روی ترمینالهای معادل (C1، NC2، NO4) جا بزنید.
- پیش از بستن نهایی پنل، درب را چند بار باز و بسته کرده و عملکرد موتور را تست کنید.
هشدار: جایگذاری سیم مشترک (C1) روی پایه NO یا NC باعث عملکرد معکوس سوئیچ و خطر کارکرد دستگاه با درب باز میشود.
نکات خرید
- برای مدارهای موتوری، حتماً سوئیچ با ریتینگ ۱۶ آمپر تهیه کنید؛ سوئیچهای کمآمپر روی این بارها بهسرعت کنتاکتهایشان میسوزد.
- پیکربندی سهپایه (C/NC/NO) نسبت به نسخههای دوپایه ساده، انعطاف نصب بیشتری دارد و جایگزین اکثر انواع رایج است.
- از میکروسوئیچهای فلهای بدون نشان UL یا CQC بپرهیزید؛ کیفیت فنر داخلی و کنتاکت آنها در بار بالا قابل اتکا نیست.
- هنگام تعویض، طول پین اکچوییتور را با قطعه قبلی مقایسه کنید تا فشار اهرم درب در حد استاندارد حفظ شود.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- میکروسوئیچ درب لباسشویی دوقلو مدیا و برندهای همساخت
- قفل درب (Door Lock) ماشین لباسشویی و ظرفشویی اتوماتیک
- تایمر و سوئیچ انتخاب برنامه ظرفشویی دوقلو
- مقاله آموزشی: «علت روشن نشدن ظرفشویی با بسته بودن درب چیست؟»
سوالات متداول (FAQ)
آیا این میکروسوئیچ برای همه ظرفشوییهای دوقلو سامسونگ مناسب است؟
مدل V15T16 با ابعاد استاندارد و پیکربندی سهپایه، جایگزین اکثر میکروسوئیچهای درب سریهای رایج سامسونگ و برندهای همساخت است؛ برای اطمینان صددرصدی، تصویر سوئیچ قدیمی خود را ارسال کنید.
تفاوت پایههای C1، NC2 و NO4 چیست؟
C1 پایه مشترک است؛ NC2 (نرمال بسته) در حالت آزادِ سوئیچ به C1 وصل است و NO4 (نرمال باز) هنگام فشار پین به C1 متصل میشود. ترتیب سیمکشی باید دقیقاً مطابق سوئیچ قبلی حفظ شود.
چرا سوئیچ صدا میدهد اما دستگاه روشن نمیشود؟
صدای کلیک نشاندهنده سالم بودن مکانیزم اهرم است؛ اما کنتاکتهای داخلی ممکن است اکسیده یا سوخته باشند. در این حالت سوئیچ باید تعویض شود.
جمعبندی و CTA
میکروسوئیچ درب ظرفشویی دوقلو سامسونگ V15T16 با ریتینگ ۱۶ آمپر، پیکربندی سهپایه و مکانیزم Snap-Action اورجینال هانیول، قطعهای کوچک اما حیاتی در ایمنی و عملکرد دستگاه شماست. تعویض بهموقع آن، مشکل رایج «روشن نشدن دستگاه با درب بسته» را بهطور قطعی برطرف میکند.
هماکنون این میکروسوئیچ اورجینال را با ضمانت سلامت فیزیکی و مشاوره رایگان از فروشگاه هوم پارتینو تهیه فرمایید.
