معرفی کوتاه

موتور یخساز (اکچویتور یخساز) یکی از قطعات حیاتی و الکترومکانیکی در سیستم یخ‌سازی خودکار یخچال‌های ساید بای ساید است. این قطعه وظیفه دارد پس از انجماد کامل آب در قالب یخساز، با چرخاندن یا پیچش قالب و حرکت دادن مکانیزم اجکتور، یخ‌های آماده را به داخل محفظه نگهداری یخ (Ice Bank) تخلیه کند.

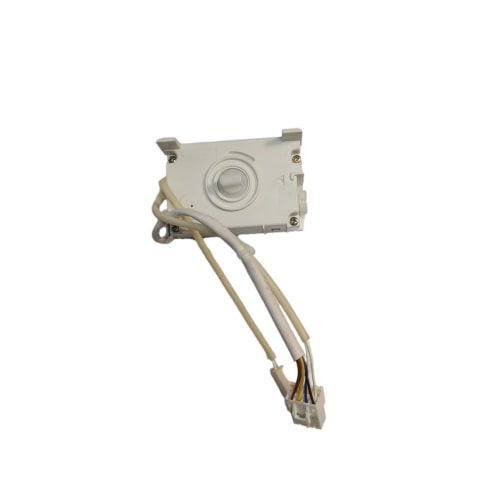

این محصول، موتور یخساز اورجینال کره‌ای ساخت کمپانی DAECHANG است که با پارت نامبر فنی 1221-0005A و مشخصات الکتریکی 12 ولت DC با جریان 0.4 آمپر بر روی یخچال‌های ساید بای ساید ال جی (و برخی پلتفرم‌های مشترک ساید کره‌ای) نصب می‌شود. با توجه به وجود مدل‌های مختلف یخساز، تطبیق دقیق سوکت‌ها، ولتاژ و پارت نامبر قبل از خرید ضروری است.

 کاربرد محصول

• تأمین نیروی محرکه چرخشی برای تخلیه قالب یخساز اتوماتیک
• بازگرداندن قالب یخ به موقعیت اولیه جهت آبگیری مجدد
• فعال‌سازی میکروسوئیچ‌های موقعیت‌یاب انتهای کورس و هماهنگی با برد اصلی
• جایگزینی موتور سوخته، چرخ‌دنده هرز شده یا اکچویتور معیوب یخساز ساید ال جی
• مناسب برای ساید بای سایدهای ال جی (LG) با سیستم یخساز ۱۲ ولت دچانگ کره

توضیحات فنی تخصصی

موتور یخساز ساید بای ساید ال جی از یک موتور الکتریکی کوچک DC با گشتاور بالا به همراه یک گیربکس کاهنده چرخ‌دنده‌ای داخل یک پوسته پلاستیکی مقاوم تشکیل شده است. هنگامی که سنسور دمای یخساز، انجماد آب را تشخیص می‌دهد یا سیکل زمانی تخلیه توسط برد اصلی صادر می‌شود:

1. جریان ۱۲ ولت به موتور اعمال می‌شود.
2. شفت مرکزی متصل به قالب یخ یا تیغه‌های تخلیه‌کننده به گردش درمی‌آید.
3. با چرخش شفت، اهرم انتهای کورس و میکروسوئیچ‌های داخلی تحریک شده و سیگنال اتمام تخلیه به برد ارسال می‌گردد.
4. بر روی بدنه این مدل، یک شاسی/دکمه تست (Test Switch) تعبیه شده است که تکنسین می‌تواند با فشردن آن، سیکل چرخش موتور را به صورت دستی بررسی کند.

دلیل استفاده از برند کره‌ای DAECHANG، دقت بالای زاویه چرخش، تحمل دمای زیر صفر فریزری و دوام بالای دنده‌های داخلی در برابر گیرپاژ ناشی از تکه‌های یخ است.

 علائم خرابی و زمان تعویض

خرابی موتور یخساز ممکن است با یکی از نشانه‌های زیر در یخچال ساید ال جی همراه باشد:

• عدم تخلیه قالب‌های یخ با وجود یخ بستن آب داخل قالب
• صدای تق‌تق یا درگیر ماندن مداوم چرخ‌دنده‌های یخساز
• شکستن دنده‌های داخلی گیربکس و چرخش هرز شفت
• عمل نکردن کلید تست (Test Switch) یخساز
• توقف قالب یخ در زاویه کج و عدم برگشت به حالت اولیه افقی
• کار نکردن یخساز و آبگیری نکردن مجدد (به دلیل صادر نشدن سیگنال اتمام سیکل قبلی)
• سوختن بوبین موتور ناشی از نوسان برق یا قفل شدن طولانی‌مدت

نکته عیب‌یابی: عدم یخ‌سازی می‌تواند ناشی از خرابی شیر برقی آب، مسدودی لوله ورودی آب یخساز، خرابی سنسور دیفراست یا برد الکترونیکی نیز باشد؛ لذا بررسی سلامت سیم‌کشی و فرمان برد قبل از تعویض قطعه پیشنهاد می‌شود.

 راهنمای تشخیص قبل از خرید

برای جلوگیری از خرید مدل نامناسب، موارد زیر را حتماً بررسی کنید:

1. یونیت یخساز را با احتیاط باز کرده و موتور را خارج نمایید.

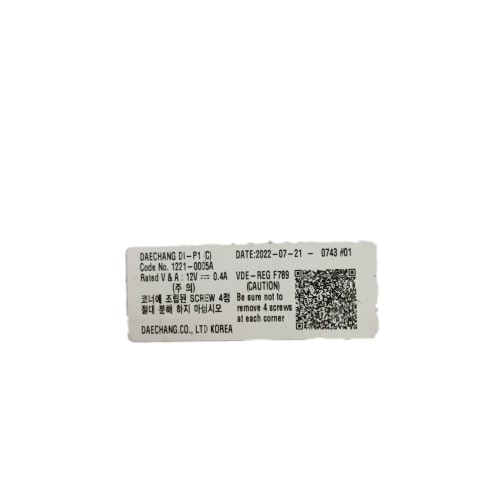

2. برچسب مشخصات موتور را بخوانید و تطبیق دهید؛ کد فنی باید 1221-0005A و ولتاژ 12V DC 0.4A باشد.
3. برند سازنده (DAECHANG KOREA) را بررسی کنید.
4. تعداد سیم‌های خروجی و شکل ظاهری سوکت‌ها را با تصاویر هوم پارتینو مقایسه کنید.
5. فرم شفت خروجی وسط و محل پیچ‌های بسته‌شدن قاب را اندازه بگیرید.
6. پلاک مدل یخچال ال جی را چک کنید تا از ۱۲ ولتی بودن سیستم اطمینان حاصل شود (برخی مدل‌ها با موتورهای ۲۲۰ ولت کار می‌کنند).

باکس مشاوره رایگان هوم پارتینو

قبل از خرید، عکس موتور یخساز قبلی و مدل یخچال را ارسال کنید

موتورهای یخساز در مدل‌های مختلفی با ولتاژهای ۱۲ ولت، ۲۴ ولت و ۲۲۰ ولت و طول شفت‌ها و سوکت‌های گوناگون طراحی شده‌اند. برای اطمینان از سازگاری ۱۰۰٪ با ساید بای ساید ال جی خود، از لیبل مشخصات موتور قبلی، نمای سوکت‌ها و پلاک مدل دستگاه عکس گرفته و برای کارشناسان هوم پارتینو ارسال کنید تا انتخاب شما بررسی شود.

 راهنمای نصب ایمن

1. یخچال ساید بای ساید را از پریز برق جدا کنید.
2. باکس نگهداری یخ را بیرون بیاورید تا فضای کار آزاد شود.
3. یونیت کلی یخساز را با باز کردن پیچ‌های نگهدارنده از سقف فریزر جدا کنید.
4. سوکت اصلی دسته‌سیم را با فشردن ضامن پلاستیکی با احتیاط آزاد نمایید.
5. پیچ‌های متصل‌کننده موتور به شاسی یخساز را باز کنید.
6. موتور جدید اورجینال را در جای خود قرار دهید (به درگیر شدن صحیح شفت مرکزی با قالب یا اهرم یخساز دقت کنید).
7. سیم‌کشی‌ها را بدون کشیدگی و در مسیر استاندارد قرار داده و سوکت‌ها را جا بزنید.
8. یونیت را مجدداً داخل فریزر پیچ کنید و دستگاه را به برق بزنید.
9. با فشردن دکمه تست، یک‌بار حرکت رفت‌وبرگشت کامل شفت یخساز را تست نمایید.

 نکات مهم هنگام خرید

• به ولتاژ کاری قطعه دقت کنید؛ این محصول ۱۲ ولت DC است و به هیچ عنوان نباید به برق مستقیم ۲۲۰ ولت متصل شود.
• از دستکاری یا باز کردن ۴ پیچ گوشه قاب موتور جداً خودداری کنید.
• فابریک بودن دسته‌سیم و دارا بودن سوکت‌های استاندارد باعث می‌شود نیازی به سیم‌کشی دستی یا چسب‌کاری نباشد.
• ساختار گیربکس این قطعه با گریس مخصوص دماهای بسیار پایین (گریس نسوز برودتی) روانکاری شده است؛ استفاده از روغن‌های متفرقه موجب سفت شدن در سرما و شکستن دنده‌ها می‌شود.

 مزایای خرید از هوم پارتینو

• مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
• روش‌های مختلف ارسال با پست، تیپاکس و باربری
• ضمانت ترب
• پروانه کسب
• ضمانت مرجوعی طبق شرایط فروشگاه
• تنوع بالای قطعات
• ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
• پشتیبانی فعال قبل و بعد از خرید

 محصولات مرتبط

• قالب یخساز ساید بای ساید ال جی
• شیر برقی ورودی آب ساید ال جی
• سنسور دمای یخساز ال جی
• محفظه باکس یخ (Ice Bank) ساید ال جی
• تیغه و خردکن یخ یخچال ساید ال جی
• فن موتور یخچال ال جی

 مقالات و آموزش‌های مرتبط

• علت یخ نساختن یخچال ساید بای ساید ال جی چیست؟
• نحوه تست کلید دستی تست سوئیچ (Test Switch) یخساز ال جی
• آموزش قدم‌به‌قدم تعویض موتور یخساز ساید بای ساید
• تفاوت موتور یخسازهای ۱۲ ولت با ۲۲۰ ولت در یخچال فریزر
• چرا یخساز یخچال صداهای غیرعادی می‌دهد؟

 سوالات متداول

آیا این موتور یخساز کاملاً اورجینال ساخت کره است؟

بله، این قطعه ساخت رسمی شرکت DAECHANG.CO., LTD KOREA بوده و کد فنی 1221-0005A و مشخصات 12V 0.4A بر روی لیبل شرکتی آن درج شده است.

آیا این موتور برای همه مدل‌های یخچال ال جی مناسب است؟

خیر، فقط برای مدل‌هایی از ال جی که از سیستم یخساز ۱۲ ولت دچانگ استفاده می‌کنند مناسب است. پیش از خرید، تطبیق عکس و کد فنی قطعه قبلی الزامی است.

دکمه تست (Test Switch) روی این قطعه چه کاری انجام می‌دهد؟

این دکمه برای تست اولیه تکنسین تعبیه شده است تا بدون نیاز به گذشت چند ساعت زمان، با فشردن آن موتور یک سیکل کامل تخلیه یخ را اجرا کرده و سلامت موتور و ارتباط با برد ارزیابی شود.

آیا می‌توان دنده‌های شکسته داخل موتور را به صورت تکی تعویض کرد؟

خیر، موتور یخساز به صورت یک یونیت پلمپ شده با ۴ پیچ گوشه تولید می‌شود و در صورت هرز شدن دنده‌ها یا سوختن بوبین، کل یونیت موتور باید تعویض شود.

 جمع‌بندی و دعوت به خرید

موتور یخساز یخچال ال جی اورجینال کره‌ای DAECHANG با کد فنی 1221-0005A، قطعه‌ای باکیفیت و استاندارد شرکتی برای احیای فرآیند خودکار یخ‌سازی ساید بای ساید ال جی شماست. استفاده از قطعه اصلی کره‌ای متضمن طول عمر بالا و عملکرد روان بدون قفل‌شدگی در سرمای فریزر است.

جهت جلوگیری از هرگونه ناهماهنگی در سوکت یا ولتاژ، پیش از ثبت سفارش عکس برچسب موتور قبلی و مدل دقیق یخچال را برای کارشناسان هوم پارتینو ارسال نمایید.
