معرفی کوتاه محصول
مجموعه یخساز کامل یخچال ساید بای ساید دوو (Daewoo) مدل 3500 با کد فنی اختصاصی 1221-0002-00 و مارک تجاری BluePlus، یونیت مکانیکی-الکتریکی فابریک جهت فرآیند خودکار آبگیری، انجماد و تخلیه قالبهای یخ به داخل باکس یخ (Ice Bin) است.

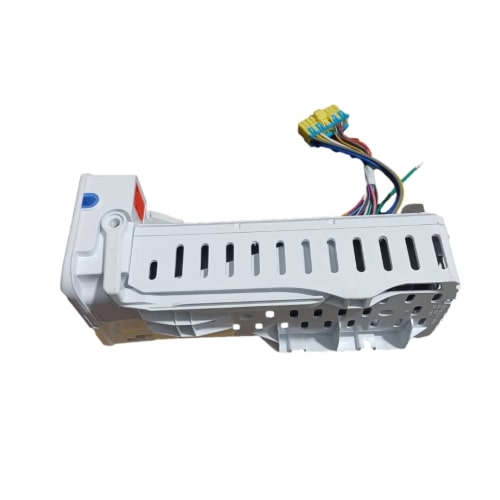

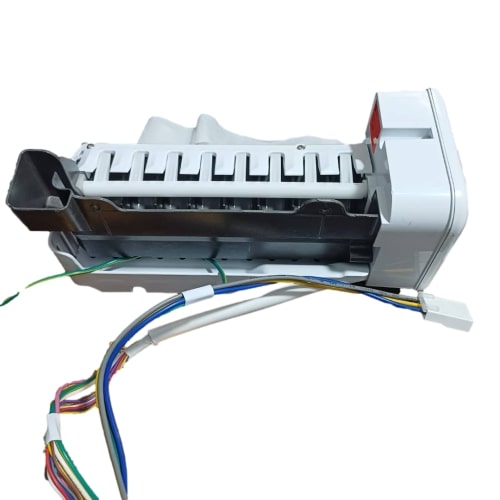

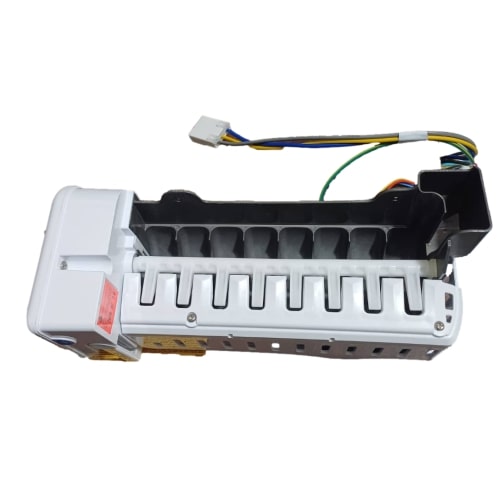

این مجموعه مونتاژشده شامل قالب فلزی با پوشش مخصوص، پرههای خارجکننده یخ (Ejector Blades)، اهرم/قیف هدایت آب، دسته سیم فابریک و دو کانکتور تفکیکشده شامل سوکت زرد ۱۶ پین (۲ ردیف ۸ تایی) و سوکت سفید ۳ پین است که بر اساس پلاک فنی با تغذیه دوگانه DC12V / 230V, 145W عمل میکند.
کاربرد یخساز ساید دوو مدل 3500
- تأمین و حفظ چرخه خودکار تولید تکههای یخ در فریزر ساید بای ساید دوو
- دریافت حجم معین آب از طریق شیر برقی ورودی به کمک قیف پلاستیکی انتهایی
- آزادسازی یخهای آماده به کمک تحریک حرارتی المنت کف قالب و گردش موتور محرک
- انتقال یکنواخت قالبهای یخ به داخل محفظه یخخردکن یا انبار یخ
- جایگزینی کامل یونیتهای آسیبدیده، گیربکس شکسته، موتور سوخته یا المنت قطعشده
توضیح فنی عملکرد قطعه
عملکرد این یونیت با ارسال سیگنال شروع سیکل از برد فرمان اصلی یخچال دوو آغاز میشود. آب تصفیهشده از طریق قیف مات ضد رسوب به درون حوضچه فلزی یخساز جریان مییابد. پس از ثبت دمای انجماد توسط سنسور دمایی متصل به قالب، المنت حرارتی با توان ۱۴۵ وات (۲۳۰ ولت متناوب) برای چند ثانیه فعال میشود تا پیوند مولکولی یخ با دیواره قالب فلزی سست گردد.
بلافاصله پس از آن، موتور سنکرون/گیربکسی ۱۲ ولت DC به چرخش درآمده و با گردش آرام بازوهای اجکتور، قالبهای یخ را به سمت دهانه خروجی هدایت میکند. تفکیک الکتریکی مدارها به وسیله دو سوکت مجزا (سوکت زرد ۱۶ پین برای ولتاژ پایین و دادههای سنسور، و سوکت سفید ۳ پین برای مدار توان بالای المنت)، عملکرد ایمن و بدون نویز الکتریکی را در سیستم کنترل ساید دوو تضمین میکند.
علائم احتمالی خرابی یخساز
در صورت بروز نقص در این مجموعه، نشانههای زیر ممکن است در یخچال ساید دوو مشاهده شود:
- توقف کامل چرخه یخسازی: ناشی از سوختن موتور DC12V، قطعی پینها در سوکت ۱۶ پین یا خرابی سنسور موقعیت.
- چسبیدن و خرد شدن یخها حین خروج: عدم فعالسازی یا سوختن المنت حرارتی ۱۴۵ وات که مانع ذوب سطحی اولیه میشود.
- توقف پرههای خارجکننده در میانه راه: هرز شدن یا شکستگی چرخدندههای مکانیکی داخل باکس سفید گیربکس.
- سرریز شدن مداوم آب داخل باکس یخ: عدم بازگشت بازوی یخساز به نقطه مبدأ (Home Position) و ارسال سیگنال اشتباه آبگیری.
- نمایش ارورهای مربوط به یخساز روی دیسپلی دستگاه: ثبت خطای سنسور یخساز، تایماوت گردش موتور یا خطای هیتر یخساز.
نکته تشخیصی تکنسین: عدم تولید یخ ممکن است ناشی از افت فشار آب ورودی ساختمان، گرفتگی فیلترهای آب، خرابی شیر برقی دو قلو/سه قلو یا دمای ناکافی کابین فریزر (گرمتر از منفی ۱۲ درجه سانتیگراد) باشد و لزوماً به خرابی یونیت یخساز برنمیگردد.
راهنمای تشخیص قبل از خرید
برای اطمینان کامل از تطابق این قطعه با ساید بای ساید دوو خود، مراحل زیر را چک کنید:

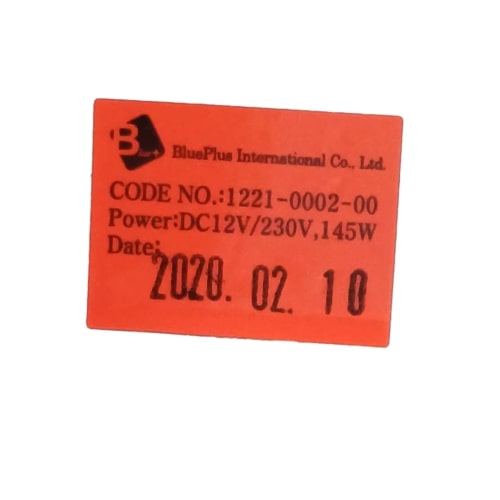

- تطبیق لیبل نارنجی: برچسب روی پوسته یخساز قبلی را چک کنید؛ عبارت CODE NO.: 1221-0002-00 و DC12V/230V,145W باید عینا درج شده باشد.
- شمارش خانهها و پینهای سوکت: سوکت زرد باید دقیقاً دارای ۲ ردیف ۸ تایی (۱۶ خانه) و سوکت المنت دارای ۳ خانه باشد.
- موقعیت قیف ورودی آب: قیف انتهایی باید از نظر زاویه و محل ورود شلنگ ریزش آب فریزر، کاملاً با نمونه بازشده همخوانی داشته باشد.
- طرح بدنه و پایههای پیچ ریل: محل پیچها و پایههای سوار شونده روی براکت بدنه فریزر را مطابقت دهید.
مشاوره رایگان تطبیق قطعه
💬 نیاز به اطمینان از تطابق دقیق یخساز با مدل یخچال خود دارید؟
با توجه به تنوع سوکتها در ساید بای سایدهای دوو، پیش از ثبت نهایی سفارش، عکس واضح از یخساز بازشده و سوکتهای آن به همراه تصویر پلاک مدل (لیبل مشخصات دستگاه) را برای کارشناسان فنی هوم پارتینو ارسال فرمایید تا سازگاری قطعه بهصورت تخصصی و رایگان بررسی شود.
راهنمای نصب ایمن
- قطع کامل اتصال برق: دوشاخه یخچال را پیش از دست زدن به سوکتها از برق بکشید؛ این قطعه حامل خط برق شهری ۲۳۰ ولت است.
- جا زدن صحیح کانکتورها: سوکت زرد ۱۶ پین و سوکت سفید را تا شنیدن صدای چفت شدن خار پلاستیکی جا بزنید. هرگز به پینهای داخلی فشار جانبی وارد نکنید.
- بستن پیچ سیم ارت: کابل ارت سبز/زرد با ترمینال حلقهای را به پیچ بدنه فلزی داخل کابین فریزر متصل و محکم کنید.
- تنظیم مسیر شلنگ آب: بررسی کنید دهانه لوله آبریز دقیقاً درون قیف پلاستیکی قرار گرفته باشد تا از پاشش آب به بیرون جلوگیری شود.
- تست اولیه (Manual Test): پس از اتصال سیمها و روشن کردن دستگاه، دکمه تست میکروسوئیچ یخساز را فشرده نگه دارید تا یک دور گردش پرهها بدون آب تست شود.
نکات نگهداری و استفاده بهینه
- به پرههای پلاستیکی یا قالب یخساز هنگام چسبیدن یخ فشار مکانیکی با پیچگوشتی یا چاقو وارد نکنید.
- فیلتر تصفیه آب ساید را در بازههای ۶ ماهه تعویض نمایید تا از تجمع رسوب و گچ داخل قالب و قیف جلوگیری گردد.
- پس از نصب قطعه جدید، توصیه میشود قالبهای یخ ۲ الی ۳ دوره اول تخلیه و دور ریخته شوند.
نکات خرید قطعات الکترومکانیکی یخچال
- به سلامت خار سوکتها و سالم بودن روکش محافظ حرارتی دسته سیم توجه فرمایید.
- از دستکاری و اعمال ولتاژ ۲۲۰ ولت متناوب مستقیم به پایههای سوکت ۱۶ پین خودداری فرمایید (خطر سوختن برد داخلی و سنسورها).
مزایای خرید از هوم پارتینو
- تضمین اصالت برند BluePlus: ارائه قطعه فابریک استاندارد خط تولید.
- تطابق صددرصدی تصاویر: عکسهای محصول مستقیماً از خود قطعه، سوکتها و لیبل مشخصات تهیه شدهاند.
- بستهبندی ایمن ضدضربه: ارسال در بستهبندی مقاوم و فومپیچی شده جهت جلوگیری از آسیب به پرهها، ریل و پوسته گیربکس.
- پشتیبانی و مشاوره فنی تکنسینها: راهنمایی تخصصی در تمام مراحل عیبیابی، انتخاب و نصب قطعه.
محصولات و قطعات مرتبط
- شیر برقی ورودی آب ساید بای ساید دوو
- محفظه باکس و خردکن یخ (Ice Bin) ساید دوو
- فیلتر تصفیه آب داخلی و بیرونی ساید بای ساید
- موتور فن اواپراتور فریزر دوو
- سنسور دیفراست و ترموفیوز حرارتی یخچال دوو
پرسشهای متداول (FAQ)
آیا این یخساز با تمام مدلهای ساید بای ساید دوو همخوانی دارد؟
خیر؛ سایدهای دوو از چند سری یخساز با سوکتهای تکردیفه، مکعبی و ۱۶ پین استفاده میکنند. این محصول تنها برای مدلهای مجهز به پلتفرم یخساز ۳۵۰۰ با سوکت زرد ۱۶ پین و سوکت سفید ۳ پین مناسب است.
علت درج همزمان ولتاژ DC 12V و 230V بر روی لیبل یخساز چیست؟
این قطعه دو بخش مجزا دارد: بخش الکترونیکی، موتور گیربکس و سنسورها با ولتاژ ایمن ۱۲ ولت DC کار میکنند، در حالی که المنت گرمکن زیر قالب جهت جداسازی یخ با برق ۲۳۰ ولت متناوب فعال میشود.
چرا بعد از تعویض یخساز، دستگاه آبگیری نمیکند؟
اگر دمای فریزر به حد استاندارد نرسیده باشد، یخساز در حالت صفر (Home Position) قرار نگرفته باشد یا سوکت سنسور بهدرستی متصل نشده باشد، برد فرمان باز شدن شیر برقی را صادر نخواهد کرد.
جمعبندی و ثبت سفارش
مجموعه یخساز ساید بای ساید دوو مدل ۳۵۰۰ با کد فنی 1221-0002-00 و مارک BluePlus، قطعهای اورجینال و استاندارد برای احیای سیستم یخسازی یخچال ساید شماست. برای ثبت سفارش، پس از تطبیق مشخصات و سوکتها، میتوانید این قطعه را با ضمانت اصالت و سلامت فیزیکی از هوم پارتینو تهیه نمایید.
