معرفی کوتاه

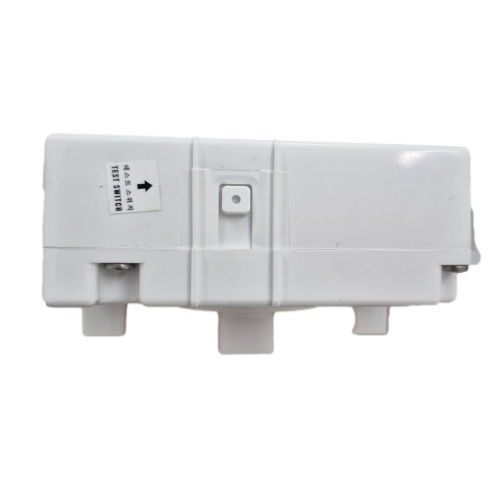

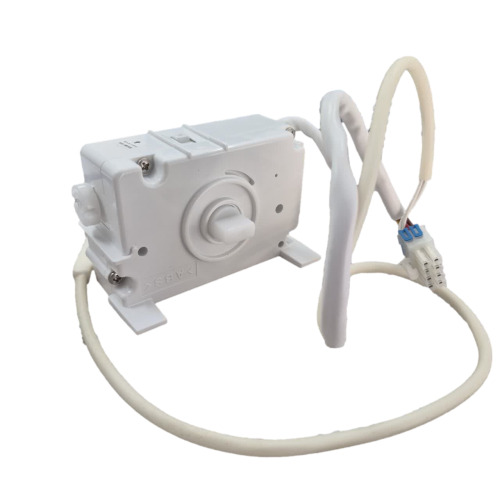

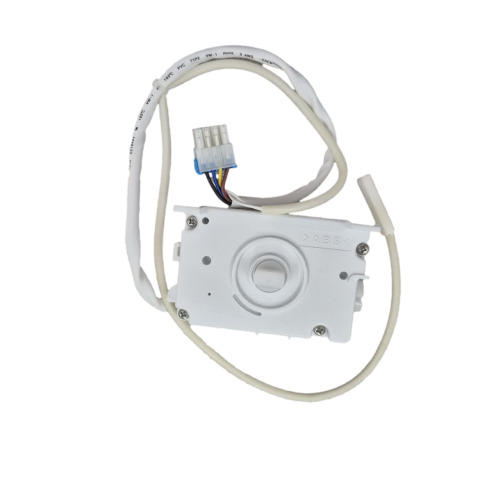

موتور یخساز ساید بای ساید ال جی مدل دکمه وسط، ماژول الکترومکانیکی گرداننده و محرک قالب یخساز است که فرایند چرخش، جداسازی و تخلیه قالب‌های یخ به مخزن را مدیریت می‌کند. این مجموعه دارای شفت محرک خارج‌ازمرکز، کلید تست دستی (Test Switch) با برچسب دوزبانه کره‌ای/انگلیسی، سنسور تشخیص و کانکتور فابریک ۸ پین (دو ردیف چهارتایی با قفل کناری) بوده و با بدنه مقاوم پلیمری ABS ساخته شده است.
کاربرد
- تامین گشتاور مکانیکی جهت چرخش و پیچش قالب یخساز جهت تخلیه قالب‌های یخ آماده به داخل باکت (مخزن یخ).
- ارسال فیدبک وضعیت مکانیزم یخساز به برد الکترونیکی دستگاه از طریق میکروسوئیچ‌های داخلی و پایشگر موقعیت.
- اجرای تست دستی عملکرد مکانیزم چرخش با استفاده از شاسی اختصاصی TEST SWITCH تعبیه‌شده روی بدنه.
- سازگار با انواع یخچال و ساید بای سایدهای الجی (LG) مجهز به مکانیزم یخساز دکمه وسط با کانکتور ۸ پین منطبق.
توضیح فنی
این یونیت درایور یخساز از یک گیربکس تقلیل سرعت، الکتروموتور سنکرون، شفت کوپلینگ و چرخ‌دنده‌های درگیر تشکیل شده است تا سرعت دوران را به گشتاور مناسب جهت تاباندن قالب پلاستیکی یخ تبدیل کند.

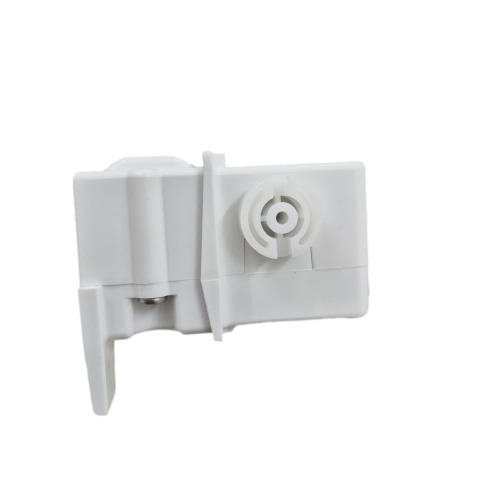

وجود کلید تست دستی (TEST SWITCH) به تکنسین یا مصرف‌کننده امکان می‌دهد با فشردن دکمه، یک سیکل کامل چرخش قالب، تخلیه فرضی و بازگشت به حالت اولیه را بدون نیاز به انتظار برای رسیدن به دمای سنسور اجرا کند. شفت دایره‌ای برآمده روی پوسته جلویی با زبانه قالب یخ چفت شده و در پایان زمان انجماد آب، فرمان تخلیه صادر می‌گردد. همچنین کابل مهارشده با روکش حرارتی سفید به همراه پروب حرارتی، دمای بخش محفظه قالب را جهت اجازه شروع چرخش ارزیابی می‌کند.
علائم خرابی
- عدم چرخش قالب یخساز و باقی ماندن تکه‌های یخ منجمد در قالب بدون تخلیه به مخزن.
- شنیده شدن صدای تق‌تق، گیرپاژ یا درگیری هرز چرخ‌دنده‌ها در هنگام تلاش برای تخلیه یخ.
- عدم واکنش دستگاه به فشردن دکمه تست یخساز (Test Switch).
- شکستگی یا هرز شدن شفت خروجی یا زبانه اتصال پلاستیکی به دلیل چسبندگی شدید یخ.
- ارور یخساز روی نمایشگر ساید الجی (مانند کدهای خطای مربوط به ارور موتور یا عدم دریافت سیگنال بازگشت میکروسوئیچ یخساز).
- سوختگی سیم‌پیچ موتور و نداشتن حرکت در هر دو حالت دستی و اتوماتیک.
راهنمای تشخیص قبل خرید
- تطبیق دکمه وسط و نوع شفت: بازوی اتصال و شفت گرداننده نمونه قدیمی را باز کنید و فرم قرارگیری دکمه/محور وسط را با تصویر مقایسه نمایید.

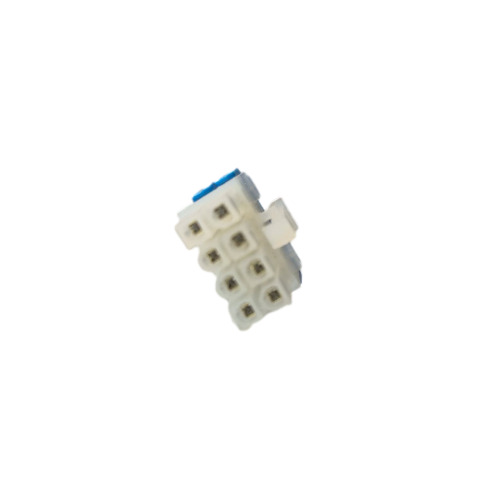

- بررسی دقیق فرم سوکت: این مدل دارای کانکتور ۸ خانه‌ای (دو ردیف چهارتایی) است. تعداد خانه‌های سوکت، رنگ‌بندی سیم‌ها و وجود ضامن قفل آبی‌رنگ را حتماً با سیم‌کشی دستگاه خود چک کنید.
- موقعیت سنسور و طول سیم‌کشی: مسیر قرارگیری پروب سنسور سفیدرنگ متصل به کابل و طول مهار سیم را با محفظه یخساز مطابقت دهید.
- تست با شاسی تست: قبل از سفارش، دکمه تست روی ماژول قبلی را ۳ ثانیه نگه دارید؛ اگر صدای وزوز ضعیف بدون چرخش آمد، ممکن است شکستگی چرخ‌دنده داخلی رخ داده باشد و تعویض کامل یونیت الزامی است.
باکس مشاوره رایگان
تردید در انتخاب مدل موتور یخساز ال جی؟
برای جلوگیری از خرید قطعه ناسازگار، لطفاً پیش از ثبت سفارش عکس واضح از سوکت سیم‌کشی، نمای جلوی موتور یخساز قبلی و برچسب مدل دستگاه را برای کارشناسان هوم پارتینو ارسال فرمایید تا انطباق فنی به صورت رایگان بررسی گردد.
راهنمای نصب ایمن
- پیش از شروع تعویض یا باز کردن محفظه یخساز، یخچال را کاملاً از پریز برق جدا کنید.
- با احتیاط زبانه قفل باکس یخساز را آزاد کرده و محفظه را از بدنه کابین خارج نمایید.
- هنگام جدا کردن کانکتور ۸ پین، هرگز سیم‌ها را نکشید؛ ضامن قفل پلاستیکی را فشرده و سوکت را آزاد کنید.
- شفت خروجی موتور جدید را با دقت درون زبانه انتهای قالب یخ جا بیندازید؛ از وارد آوردن فشار بیش از حد و ضربه به بدنه ABS خودداری کنید.
- پس از نصب و اتصال سیم‌کشی، پیش از بستن کاور نهایی، یخچال را به برق وصل کرده و دکمه TEST SWITCH را فشار دهید تا یک دور چرخش کامل موتور و عملکرد صحیح میکروسوئیچ‌ها تأیید شود.
نکات خرید
- تطابق پین‌ها: حتماً ۲ ردیف ۴ تایی پین در کانکتور را کنترل کنید؛ الجی در برخی مدل‌ها از سوکت‌های ۵ پین یا خطی استفاده کرده که با این مدل همخوانی ندارند.
- بررسی سلامت محور: از خرید نمونه‌های استوک تعمیری با چرخ‌دنده‌های فرسوده خودداری فرمایید؛ این یونیت با بدنه فابریک و نو عرضه می‌شود.
- توجه به برچسب تست: وجود سوراخ دسترسی به شاسی تست سویچ در قاب ساید شما باید با محل قرارگیری دکمه این موتور همخوانی داشته باشد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
قطعات و آموزش‌های مرتبط
- قالب یخساز ساید بای ساید ال جی
- شیر برقی ورودی آب ساید بای ساید ال جی (تک‌راه و دوراه)
- باکت و تیغه خردکن یخساز ال جی
- آموزش جامع رفع خطاهای یخساز ساید بای ساید ال جی
- راهنمای تست میکروسوئیچ و موتور محرک یخساز خانگی
سوالات متداول (FAQ)
آیا این موتور یخساز به تمامی مدل‌های ساید ال جی می‌خورد؟
خیر؛ الجی از تیپ‌های مختلف درایور یخساز (شامل مدل‌های اهرمی، دکمه بغل، دکمه وسط و یخسازهای باریک داخل درب Slim SpacePlus) استفاده می‌کند. این قطعه مختص مدل‌های با مکانیزم دکمه وسط و سوکت ۸ پین است.
دکمه Test Switch روی بدنه چه کاربردی دارد؟
این دکمه برای تست اولیه موتور تعبیه شده است. پس از نصب، با فشردن آن موتور قالب را می‌چرخاند و به حالت آماده‌به‌کار برمی‌گرداند تا از سلامت مکانیکی و اتصالات مدار مطمئن شوید.
چرا یخساز آبگیری می‌کند اما یخ‌ها را بیرون نمی‌ریزد؟
این ایراد اغلب ناشی از خرابی موتور یخساز، سوختن چرخ‌دنده‌های داخلی درایور یا خرابی میکروسوئیچ‌های فیدبک وضعیت است که با تعویض این مجموعه برطرف می‌شود.
جمع‌بندی و دعوت به اقدام (CTA)
موتور یخساز ساید بای ساید ال جی مدل دکمه وسط طرح ویتنام، گزینه‌ای مطمئن و استاندارد برای بازیابی راندمان سیستم یخسازی یخچال شماست. اگر یخساز دستگاه شما از کار افتاده یا چرخش منظمی ندارد، همین حالا با تطبیق سوکت ۸ پین و بهره‌مندی از پشتیبانی تخصصی، سفارش خود را در هوم پارتینو ثبت نمایید و قطعه را با ضمانت و ارسال سریع تحویل بگیرید.
