معرفی کوتاه

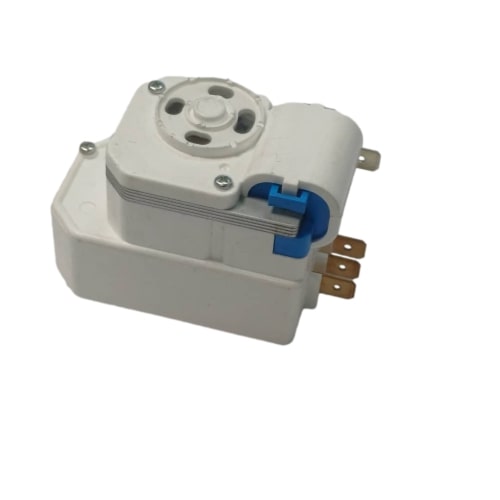

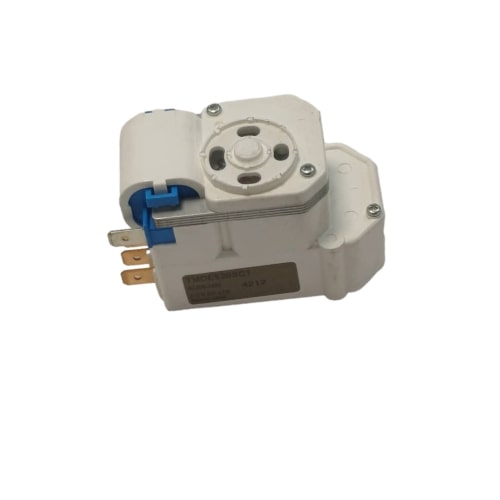

تایمر دیفراست مکانیکی سانکیو اصل کره مدل ۳ به ۱، از قطعات حیاتی و باکیفیت در سیستمهای برودتی و یخچال فریزرهای نوفراست (بدون برفک) است. این قطعه با مدیریت دقیق زمانبندی، چرخه کارکرد کمپرسور و مدار برفکزدایی (دیفراست) را کنترل میکند. نمونه اصل کره این محصول به دلیل استفاده از متریال درجه یک، دقت بالای چرخدندههای داخلی و طول عمر بسیار بالا، انتخابی مطمئن برای تعمیرات تخصصی به شمار میرود.
کاربرد
- کنترل و زمانبندی دقیق چرخههای سرمایش و دیفراست در یخچال فریزرهای نوفراست؛
- قطع مدار کمپرسور و فعالسازی المنت حرارتی برای ذوب کردن برفک اواپراتور در فواصل زمانی استاندارد؛
- بازگرداندن خودکار مدار به حالت سرمایش پس از اتمام زمان برفکزدایی؛
- سازگار با انواع سیستمهای برودتی خانگی با مشخصات فنی منطبق.
توضیح فنی

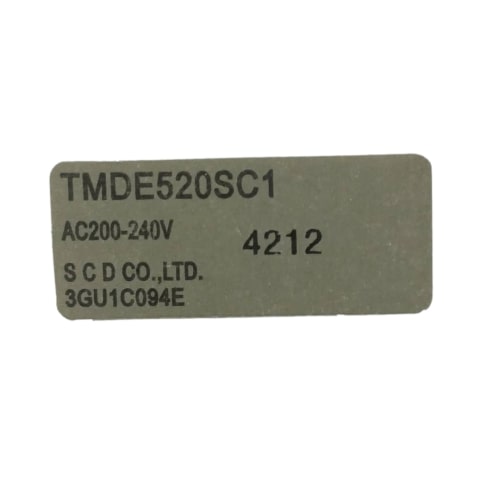

این تایمر بر اساس اطلاعات درج شده روی برچسب اورجینال خود (مدل TMDE520SC1)، برای ولتاژ ۲۲۰ تا ۲۴۰ ولت متناوب طراحی شده است. ساختار مهندسی شده این قطعه توسط شرکت S.C.D کره جنوبی، پایداری عملکرد را در شرایط مختلف کاری تضمین میکند. موتور سنکرون داخلی و مجموعهای از بادامکها و کنتاکتهای مقاوم در برابر جرقه، وظیفه جابجایی دقیق جریان برق میان کمپرسور و سیستم دیفراست را در زمانهای تعیینشده بر عهده دارند.
علائم خرابی
نشانههای رایج خرابی یا از کار افتادن تایمر دیفراست فریزر شامل موارد زیر است:
- یکسره کار کردن کمپرسور یخچال و قطع نشدن موتور؛
- انباشت شدید برفک و یخ روی اواپراتور و مسدود شدن گردش هوا؛
- متوقف شدن یخچال در سیکل دیفراست و عدم بازگشت به سرمایش؛
- شنیده شدن صداهای ناهنجار از بخش محفظه تایمر به دلیل خرابی چرخدندهها.
راهنمای تشخیص قبل خرید
- تطابق پینبندی: تعداد و چیدمان پینهای اتصال در پشت تایمر فابریک دستگاه خود را با مدل ۳ به ۱ کرهای مقایسه کنید.
- بررسی مشخصات برچسب: مدل دقیق (TMDE520SC1) و ولتاژ کاری را با قطعه معیوب مطابقت دهید.
- بررسی سایر قطعات مرتبط: پیش از تعویض تایمر، از سلامت المنت دیفراست، ترمودیسک و ترموفیوز اطمینان حاصل کنید.
- مشاوره تخصصی: برای جلوگیری از اشتباه در خرید، تصویر پینها و برچسب قطعه قدیمی خود را برای کارشناسان هوم پارتینو ارسال کنید.
باکس مشاوره رایگان
اگر در تشخیص مدل دقیق تایمر دستگاه خود تردید دارید، عکس پینبندی تایمر قدیمی و برکد یا پلاک مدل دستگاه را برای تیم هوم پارتینو ارسال کنید تا مشاوره فنی رایگان دریافت کنید.
راهنمای نصب ایمن
- پیش از آغاز هرگونه اقدام، حتماً دوشاخه برق یخچال فریزر را از پریز بکشید.
- قاب محافظ و محل نصب تایمر (معمولاً در بخش پشتی دستگاه یا محفظه موتور) را باز کنید.
- از نحوه اتصال سیمها به پینهای تایمر عکس بگیرید تا در نصب مجدد اشتباهی رخ ندهد.
- سرسیمها را با احتیاط از تایمر قدیمی جدا کرده و به پینهای تایمر اصل کره سانکیو متصل کنید؛ از محکم بودن اتصالات مطمئن شوید.
- قطعه را در محل خود فیکس کرده، قاب را ببندید و در نهایت دستگاه را به برق متصل کنید.
نکات خرید
- تهیه مدلهای اصل کره (مانند این محصول) به دلیل دوام بالا و کاهش احتمال خرابی زودهنگام، برای تعمیرات اصولی توصیه میشود.
- تطابق نقشه سیمکشی پیش از اتصال برق برای جلوگیری از اتصالی الزامی است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
تایمر دیفراست یخچال چیست؟
تایمر دیفراست (Defrost Timer) قطعهای الکترومکانیکی است که عملکرد سیکل سرمایش و برفکزدایی را مدیریت میکند.
وظیفه اصلی آن:
- روشن و خاموش کردن اواپراتور
- فعال کردن المنت دیفراست
- جلوگیری از ایجاد برفک در فریزر
در اغلب یخچالهای مکانیکی، تایمر هر ۶ تا ۱۲ ساعت وارد حالت دیفراست میشود.
علائم خرابی تایمر دیفراست یخچال
خرابی تایمر باعث گرم شدن یخچال یا یخزدگی شدید میشود. علائم رایج:
- خاموش نشدن کمپرسور
- ذوب نشدن برفک فریزر
- کار کردن یکنواخت و بدون توقف یخچال
- آبریزی از یخچال
- گرم شدن یخچال و سرد بودن فریزر
- گیر کردن تایمر در یک حالت (Cooling یا Defrost)
- صدای تقتق از ناحیه تایمر
بدترین حالت زمانی است که تایمر در حالت دیفراست گیر میکند و کمپرسور روشن نمیشود.
تایمر دیفراست یخچال کجاست؟
محل تایمر بسته به برند متفاوت است اما معمولاً در یکی از بخشهای زیر قرار دارد:
- پشت قاب موتور، کنار کمپرسور
- پشت ساعت یا ترموستات در پنل داخل یخچال
- زیر فریزر و پشت پوشش پلاستیکی جلو
- پشت قاب کنترل دما (در الکترواستیل و امرسان رایجتر است)
نشانه تایمر:
قطعه مکعبی با یک پیچ یا شفت گرد برای چرخاندن دستی.
نحوه نصب تایمر دیفراست یخچال (آموزش فنی)
نصب تایمر نسبتاً ساده است، اما به دلیل کار با سیمکشی توصیه میشود توسط تکنسین انجام شود.
مراحل نصب:
- یخچال را از برق بکشید
- قاب پنل یا قسمت پشت دستگاه را باز کنید
- تایمر قدیمی را با پیچگوشتی خارج کنید
- سیمها را دقیقاً مطابق شماره پینها جابجا کنید
- پینها معمولاً شماره ۱ تا ۴ دارند
- پینها به ترتیب به کمپرسور، المنت و موتور تایمر وصل میشوند
- تایمر جدید را در همان موقعیت نصب کنید
- یخچال را به برق بزنید و صدای حرکت تایمر را بررسی کنید
توجه:
در مدلهای الکترواستیل، پینبندی معمولاً به صورت
4 – مشترک
1 – کمپرسور
2 – المنت
3 – موتور تایمر
است؛ اما همیشه باید با مدل اصلی مطابقت داده شود.
تنظیم تایمر دیفراست یخچال
در تایمرهای مکانیکی تنظیم به صورت چرخاندن شفت انجام میشود.
چگونه تنظیم کنیم؟
- پیچ یا شفت تایمر را در جهت عقربههای ساعت بچرخانید
- آنقدر بچرخانید تا صدای «تق» شنیده شود
- با این کار دستگاه از حالت Cooling وارد حالت Defrost میشود یا بالعکس
توجه:
این تنظیم دستی فقط برای تست است؛ تایمر به صورت اتوماتیک چرخه را کنترل میکند.
زمانبندی برفکزدایی یخچال چقدر است؟
زمانبندی معمول:
- هر ۶ تا ۱۲ ساعت یکبار وارد دیفراست میشود
- مدت دیفراست: ۲۰ تا ۳۰ دقیقه
- سپس دستگاه بهطور خودکار وارد سرمایش میشود
در مدلهای الکترونیکی، این زمان توسط برد کنترل تعیین میشود.
تایمر دیفراست یخچال الکترواستیل
ویژگیهای تایمر الکترواستیل:
- پینبندی استاندارد ۴ پین
- قابلیت کارکرد 220V
- سازگار با المنت 150–300 وات
- زمانبندی ۸ ساعت فعالیت + ۲۵ دقیقه دیفراست
- مدلهای رایج: TMDE‑707 / TMDE‑708
خرابی تایمر در الکترواستیل باعث:
- برفکزدگی شدید پشت فریزر
- کار کردن مداوم موتور
- افت شدید سرمای یخچال
میشود.
قیمت تایمر دیفراست یخچال
عوامل مؤثر بر قیمت:
- نوع سیمکشی (۳ یا ۴ پین)
- کیفیت موتور داخلی
- برند
- مصرف برق و زمانبندی
برای مشاهده لیست قیمت تایمر دیفراست یخچال اینجا کلیک کنید
تعمیر تایمر دیفراست یخچال
تعمیر این قطعه بهصرفه نیست مگر در موارد زیر:
- کثیفی کانکتورها
- قطع شدن سیم
- گیر کردن شفت تایمر
اما در موارد زیر تعمیر ممکن نیست:
- سوختن موتور تایمر
- ذوب شدن بوبین
- گیر کردن چرخدنده داخلی
- آسیبدیدگی پینها
اغلب تکنسینها توصیه میکنند تایمر تعویض شود نه تعمیر.
ارور برفک یخچال و ارتباط آن با تایمر دیفراست
در یخچالهای دیجیتال، ارورهای زیر با خرابی سیستم دیفراست مرتبط هستند:
- سامسونگ: 5E / defrost error
- الجی: dH / dr
- الکترواستیل: F4 یا DF
دلایل مشترک:
- خرابی تایمر
- خرابی سنسور دیفراست
- قطع شدن المنت
- سوختن فیوز حرارتی
در مدلهای مکانیکی، اروری نشان نمیدهد اما سرمای یخچال کم و پشت فریزر کاملاً یخزده میشود.
محصولات و مقالات مرتبط
- المنت دیفراست یخچال فریزر؛
- ترمودیسک و ترموفیوز یخچال؛
- مقاله آموزشی نحوه تست و تعویض تایمر دیفراست فریزر.
پرسشهای متداول
آیا این تایمر اورجینال و ساخت کره است؟
بله، این قطعه مدل اصل کره بوده و دارای مشخصات فنی استاندارد شرکت S.C.D است.
تفاوت این مدل با مدلهای چینی چیست؟
مدل اصل کره از متریال مقاومتر، پلاتینهای باکیفیتتر و طول عمر بالاتری در سیکلهای کاری مداوم برخوردار است.
از کجا بفهمیم تایمر فریزر خراب است؟
اگر یخچال برفک میزند، اواپراتور یخ بسته و المنت در زمان مشخص روشن نمیشود (در حالی که خود المنت سالم است)، احتمال خرابی تایمر وجود دارد.
ارسال سفارشها در هوم پارتینو به چه صورت انجام میشود؟
ارسال قطعات از طریق پست، تیپاکس و باربری انجام گرفته و برای کلانشهرها شرایط ارسال سریع در نظر گرفته شده است.
جمعبندی و دعوت به اقدام
تایمر دیفراست فریزر سانکیو مدل ۳ به ۱ اصل کره، گزینهای ایدهآل و باکیفیت برای بازگرداندن عملکرد صحیح سیستم برفکزدایی یخچال فریزر شماست. جهت ثبت سفارش یا دریافت مشاوره تخصصی، همین حالا اقدام نمایید یا تصویر قطعه خود را برای ما ارسال کنید.
