معرفی کوتاه

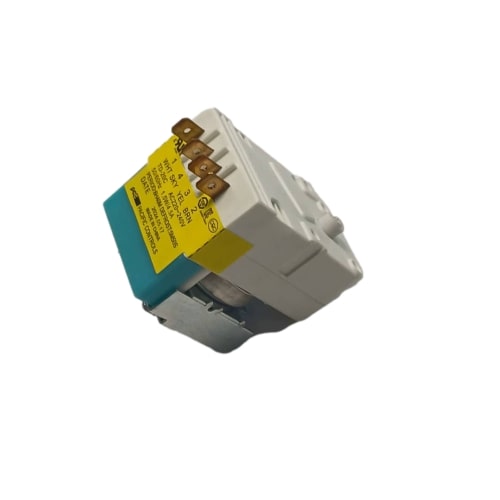

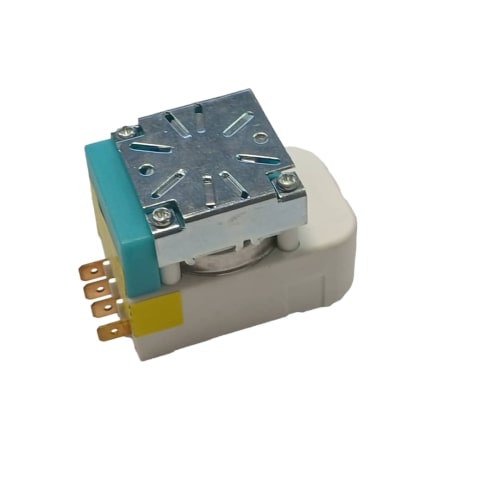

تایمر دیفراست مکانیکی مدل TD-20C ساخت برند معتبر پاسیفیک کنترلز (Pacific Controls / PCC)، یکی از قطعات حیاتی و باکیفیت به کار رفته در سیستمهای برودتی است که نقش کلیدی در مدیریت چرخه برفکزدایی (دیفراست) یخچالفریزرهای سامسونگ ایفا میکند. این قطعه با تنظیم دقیق زمان کارکرد کمپرسور و زمانبندی مدار المنت، از تجمع برفک در اواپراتور جلوگیری کرده و بهرهوری سرمایش دستگاه را در بالاترین حد حفظ میکند.
کاربرد
- کنترل و هدایت اتوماتیک چرخههای سیکل سرمایش و برفکزدایی در یخچالفریزرهای نوفراست (بدون برفک)؛
- قطع و وصل دقیق مدار جریان المنت حرارتی دیفراست در بازههای زمانی معین؛
- سازگار با سیستمهای برودتی مجهز به مدار الکتریکی ۲۲۰ الی ۲۴۰ ولت.
توضیح فنی

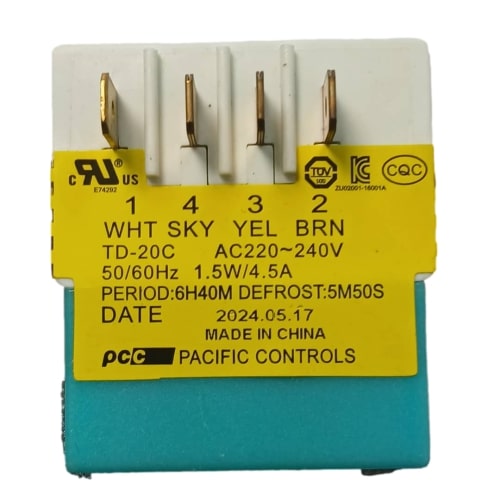

این تایمر بر اساس اطلاعات درجشده روی برچسب زرد رنگ بدنه (مدل TD-20C) با ولتاژ ۲۲۰ الی ۲۴۰ ولت و فرکانس ۵۰/۶۰ هرتز کار میکند. مشخصات زمانی دقیق این مدل شامل ۶ ساعت و ۴۰ دقیقه دوره کاری برودتی و ۵ دقیقه و ۵۰ ثانیه چرخه دیفراست است. پینبندی این مدل ۴ تایی بوده و کدهای رنگی و شمارهپینها روی برچسب مشخص شدهاند: پین ۱ (سفید / WHT)، پین ۴ (آسمانی / SKY)، پین ۳ (زرد / YEL) و پین ۲ (قهوهای / BRN). توان مصرفی موتور ساعت معادل ۱.۵ وات و جریان نامی آن ۴.۵ آمپر است.
علائم خرابی
نشانههای خرابی تایمر دیفراست فریزر شامل موارد زیر است:
- یکسره کار کردن کمپرسور یخچال و قطع نشدن سیکل سرمایش؛
- انباشته شدن لایههای ضخیم برفک و یخ روی لولههای اواپراتور و افت شدید سرمای یخچال؛
- متوقف شدن سیستم در حالت دیفراست و عدم بازگشت اتوماتیک به چرخه سرمایش؛
- از کار افتادن چرخدندههای داخلی تایمر و عدم چرخش محور محرک.
راهنمای تشخیص قبل خرید
- بررسی شکل ظاهری و تعداد فیشها: اطمینان حاصل کنید که تایمر قدیمی دستگاه شما نیز از نوع ۴ فیش با ساختار مشابه باشد.
- تطابق مشخصات فنی روی برچسب: مدل (TD-20C)، ولتاژ (220-240V) و چرخههای زمانی حک شده روی قطعه را با تایمر معیوب مطابقت دهید.
- بررسی ترتیب سیمکشی: تطابق رنگ سیمها و شمارهپینها (1, 4, 3, 2) با نقشه سیمکشی دستگاه ضروری است.
- مشاوره تخصصی: برای انتخاب بدون اشتباه، تصویر پلاک مدل یخچال و عکس تایمر قدیمی خود را برای کارشناسان هوم پارتینو ارسال کنید.
باکس مشاوره رایگان
اگر در تطابق مدل یا تشخیص قطعه مناسب برای یخچال فریزر سامسونگ خود تردید دارید، عکس پلاک مشخصات و تایمر قدیمی دستگاه را برای تیم هوم پارتینو ارسال کنید تا مشاوره فنی رایگان دریافت کنید.
راهنمای نصب ایمن
- پیش از آغاز هرگونه تعمیر، حتماً دوشاخه یخچال فریزر را از برق بکشید.
- قاب محافظ محفظه تایمر را باز کرده و از نحوه اتصال سرسیمها به پینهای ۱ تا ۴ عکس بگیرید تا در نصب اشتباهی رخ ندهد.
- سرسیمها را با احتیاط از تایمر قدیمی جدا کرده و به همان ترتيب روی پینهای تایمر جدید PCC متصل کنید؛ از محکم بودن اتصال سرسیمها اطمینان حاصل کنید.
- تایمر را در جای خود فیکس کرده، قاب محافظ را ببندید و سپس دستگاه را به برق وصل کنید.
نکات خرید
- توجه به مدل دقیق (TD-20C) و تطابق ولتاژ کاری قطعه با سیستم برق دستگاه از بروز خسارت به سایر قطعات جلوگیری میکند.
- بررسی کیفیت پلاتینها و اصالت قطعه پیش از خرید اهمیت بالایی در طول عمر سیستم برودتی دارد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
تایمر دیفراست یخچال چیست؟
تایمر دیفراست (Defrost Timer) قطعهای الکترومکانیکی است که عملکرد سیکل سرمایش و برفکزدایی را مدیریت میکند.
وظیفه اصلی آن:
- روشن و خاموش کردن اواپراتور
- فعال کردن المنت دیفراست
- جلوگیری از ایجاد برفک در فریزر
در اغلب یخچالهای مکانیکی، تایمر هر ۶ تا ۱۲ ساعت وارد حالت دیفراست میشود.
علائم خرابی تایمر دیفراست یخچال
خرابی تایمر باعث گرم شدن یخچال یا یخزدگی شدید میشود. علائم رایج:
- خاموش نشدن کمپرسور
- ذوب نشدن برفک فریزر
- کار کردن یکنواخت و بدون توقف یخچال
- آبریزی از یخچال
- گرم شدن یخچال و سرد بودن فریزر
- گیر کردن تایمر در یک حالت (Cooling یا Defrost)
- صدای تقتق از ناحیه تایمر
بدترین حالت زمانی است که تایمر در حالت دیفراست گیر میکند و کمپرسور روشن نمیشود.
تایمر دیفراست یخچال کجاست؟
محل تایمر بسته به برند متفاوت است اما معمولاً در یکی از بخشهای زیر قرار دارد:
- پشت قاب موتور، کنار کمپرسور
- پشت ساعت یا ترموستات در پنل داخل یخچال
- زیر فریزر و پشت پوشش پلاستیکی جلو
- پشت قاب کنترل دما (در الکترواستیل و امرسان رایجتر است)
نشانه تایمر:
قطعه مکعبی با یک پیچ یا شفت گرد برای چرخاندن دستی.
نحوه نصب تایمر دیفراست یخچال (آموزش فنی)
نصب تایمر نسبتاً ساده است، اما به دلیل کار با سیمکشی توصیه میشود توسط تکنسین انجام شود.
مراحل نصب:
- یخچال را از برق بکشید
- قاب پنل یا قسمت پشت دستگاه را باز کنید
- تایمر قدیمی را با پیچگوشتی خارج کنید
- سیمها را دقیقاً مطابق شماره پینها جابجا کنید
- پینها معمولاً شماره ۱ تا ۴ دارند
- پینها به ترتیب به کمپرسور، المنت و موتور تایمر وصل میشوند
- تایمر جدید را در همان موقعیت نصب کنید
- یخچال را به برق بزنید و صدای حرکت تایمر را بررسی کنید
توجه:
در مدلهای الکترواستیل، پینبندی معمولاً به صورت
4 – مشترک
1 – کمپرسور
2 – المنت
3 – موتور تایمر
است؛ اما همیشه باید با مدل اصلی مطابقت داده شود.
تنظیم تایمر دیفراست یخچال
در تایمرهای مکانیکی تنظیم به صورت چرخاندن شفت انجام میشود.
چگونه تنظیم کنیم؟
- پیچ یا شفت تایمر را در جهت عقربههای ساعت بچرخانید
- آنقدر بچرخانید تا صدای «تق» شنیده شود
- با این کار دستگاه از حالت Cooling وارد حالت Defrost میشود یا بالعکس
توجه:
این تنظیم دستی فقط برای تست است؛ تایمر به صورت اتوماتیک چرخه را کنترل میکند.
زمانبندی برفکزدایی یخچال چقدر است؟
زمانبندی معمول:
- هر ۶ تا ۱۲ ساعت یکبار وارد دیفراست میشود
- مدت دیفراست: ۲۰ تا ۳۰ دقیقه
- سپس دستگاه بهطور خودکار وارد سرمایش میشود
در مدلهای الکترونیکی، این زمان توسط برد کنترل تعیین میشود.
تایمر دیفراست یخچال الکترواستیل
ویژگیهای تایمر الکترواستیل:
- پینبندی استاندارد ۴ پین
- قابلیت کارکرد 220V
- سازگار با المنت 150–300 وات
- زمانبندی ۸ ساعت فعالیت + ۲۵ دقیقه دیفراست
- مدلهای رایج: TMDE‑707 / TMDE‑708
خرابی تایمر در الکترواستیل باعث:
- برفکزدگی شدید پشت فریزر
- کار کردن مداوم موتور
- افت شدید سرمای یخچال
میشود.
قیمت تایمر دیفراست یخچال
عوامل مؤثر بر قیمت:
- نوع سیمکشی (۳ یا ۴ پین)
- کیفیت موتور داخلی
- برند
- مصرف برق و زمانبندی
برای مشاهده لیست قیمت تایمر دیفراست یخچال اینجا کلیک کنید
تعمیر تایمر دیفراست یخچال
تعمیر این قطعه بهصرفه نیست مگر در موارد زیر:
- کثیفی کانکتورها
- قطع شدن سیم
- گیر کردن شفت تایمر
اما در موارد زیر تعمیر ممکن نیست:
- سوختن موتور تایمر
- ذوب شدن بوبین
- گیر کردن چرخدنده داخلی
- آسیبدیدگی پینها
اغلب تکنسینها توصیه میکنند تایمر تعویض شود نه تعمیر.
ارور برفک یخچال و ارتباط آن با تایمر دیفراست
در یخچالهای دیجیتال، ارورهای زیر با خرابی سیستم دیفراست مرتبط هستند:
- سامسونگ: 5E / defrost error
- الجی: dH / dr
- الکترواستیل: F4 یا DF
دلایل مشترک:
- خرابی تایمر
- خرابی سنسور دیفراست
- قطع شدن المنت
- سوختن فیوز حرارتی
در مدلهای مکانیکی، اروری نشان نمیدهد اما سرمای یخچال کم و پشت فریزر کاملاً یخزده میشود.
محصولات و مقالات مرتبط
- المنت دیفراست یخچال فریزر سامسونگ؛
- ترمودیسک و ترموفیوز یخچال؛
- مقاله آموزشی عیبیابی سیستم دیفراست و تست تایمر یخچال.
پرسشهای متداول
آیا این تایمر برای تمامی مدلهای یخچال سامسونگ قابل استفاده است؟
این قطعه برای مدلهای ۴ فیش با مشخصات فنی مشابه (TD-20C) طراحی شده است؛ بررسی تعداد فیشها و مشخصات روی بدنه پیش از خرید الزامی است.
معنای کدهای رنگی پینها روی بدنه چیست؟
شمارههای ۱ تا ۴ با کدهای رنگی WHT (سفید)، SKY (آسمانی)، YEL (زرد) و BRN (قهوهای) مشخصکننده محل دقیق اتصال سیمهای مدار هستند.
چرخه دیفراست این مدل چه مدت طول میکشد؟
این تایمر پس از هر ۶ ساعت و ۴۰ دقیقه کارکرد کمپرسور، به مدت ۵ دقیقه و ۵۰ ثانیه وارد سیکل برفکزدایی (دیفراست) میشود.
ارسال سفارشها در هوم پارتینو به چه صورت انجام میشود؟
ارسال قطعات از طریق پست، تیپاکس و باربری انجام گرفته و برای کلانشهرها شرایط ارسال سریع در نظر گرفته شده است.
جمعبندی و دعوت به اقدام
تایمر دیفراست فریزر سامسونگ مدل ۴ فیش PCC مدل TD-20C، با دقت بالا در زمانبندی و استانداردهای ساخت معتبر، انتخابی مطمئن برای رفع مشکلات برفکزدایی و بازگرداندن راندمان برودتی دستگاه است. جهت ثبت سفارش یا دریافت مشاوره فنی، همین حالا اقدام نمایید یا تصویر قطعه خود را برای ما ارسال کنید.
