معرفی کلی

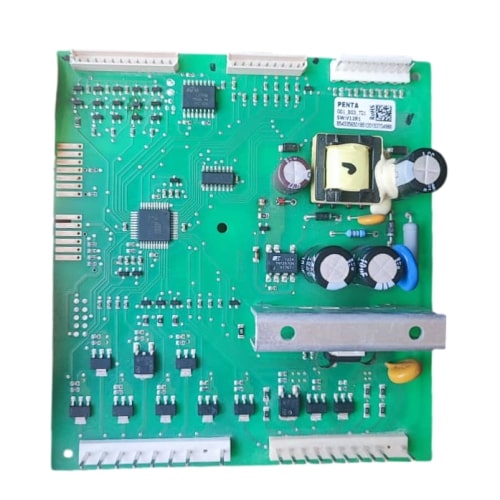

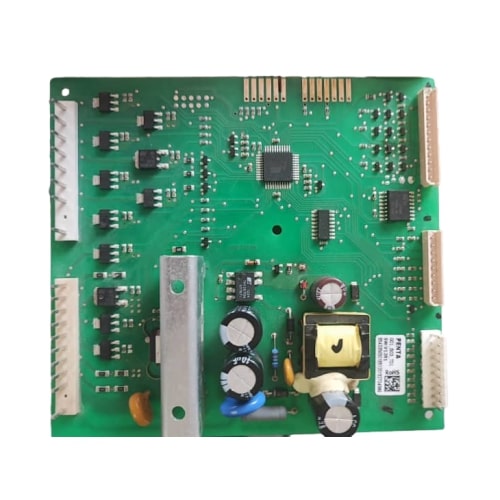

این برد اصلی (Main Control Board) در مدار الکترونیکی یخچال فریزرهای سری GN بکو (GN163120P, GN162420, GN162320) به کار می‌رود.
برد PENTA مدیریت توان، کنترل فن‌ها، مدار دیفراست، و فرمان به کمپرسور اینورتر را بر عهده دارد. کد نرم‌افزاری نسخه V12R1 نشانه‌ی سازگاری با ماژول های سنسور پیشرفته دما و رطوبت است.
کاربرد برد
- کنترل اصلی و توزیع سیگنال در برد قدرت و ماژول UI
- کنترل فن کندانسور و اواپراتور
- فعال‑سازی هیتر دیفراست بر اساس سنسور NTC
- ارسال/دریافت فرمان از پانل نمایشگر کاربر
- تنظیم کمپرسور از طریق مدار اینورتر DC
ویژگی‌های اصلی فنی
- تراشه‌ی اصلی: Microchip PIC18F‑Series
- تغذیه‌ی ورودی: AC 220 V (با فیلتردهی EMI دو مرحله‌ای)
- مقاومت و خازن‌های ژاپنی NCC و Rubycon
- محافظت اضافی در برابر نوسان ولتاژ و پیک برق
- ورژن نرم‌افزار SW: V12R1 با پشتیبانی از سنسور ۴ کاناله
- دارای گواهی RoHS و کیوآرکد اصالت سخت‌افزاری
توضیح تخصصی
در این برد، بخش تغذیه‌ی سوئیچینگ با ترانس ایزوله و پروتکشن TVS طراحی شده است.
بخش درایو خروجی شامل ترانزیستورهای MOSFET با هدایت کم و خروجی PWM ۳۲ کیلوهرتز است که سیگنال دقیق را برای کمپرسور ارسال می‌کند.
رگولاتور LDO ۸۰۵۰ ولتاژ منطقی MCU را در حد ۵ ولت پایدار نگه می‌دارد.
نشانه‌های خرابی برد
- روشن نشدن صفحه نمایش یا چراغ‌ها
- عدم راه‌اندازی کمپرسور با سلامت کامل سنسورها
- صدای کلیک متناوب رله بدون سرد شدن یخچال
- خطای E5 یا E7 در نمایشگر (دیسکانکت MCU)
- جرقه یا بوی سوختگی در بخش خازن اصلی
دلایل احتمالی خرابی
- نوسان شدید برق خانه (بویژه هنگام قطع و وصل)
- نفوذ رطوبت از کابل های فن به برد
- خرابی هیتر دیفراست و اضافه جریان
- اتصالی در سیم سنسور NTC
- باز کردن نادرست پین کانکتور در تعمیر
نکات در زمان تعویض
- هنگام تعویض، حتماً یخچال را از برق بکشید.
- نصب برد باید بدون تماس دست مستقیم با سیم نول صورت گیرد.
- قبل از نصب، فن و هیتر را تست کنید تا اتصالی احتمالی برطرف شود.
- از دمای بالا برای خشک کردن برد استفاده نشود.
راهنمای نصب و راه‌اندازی
- برش قدیمی را بردارید و پایه ها را بر اساس شماره پین درست جایگزین کنید.
- کابل تغذیه، فن و سنسورها را دقیقاً مطابق رنگ نهاده متصل کنید.
- یخچال را حداقل ۵ دقیقه از برق قطع و سپس وصل کنید تا برد جدید Initialize شود.
- خطاهای E1 ,E2 ,E7 باید پس از ۵ دقیقه حذف شوند.
(به علت حساس فرآیند نصب، نصب توسط تکنسین مجرب توصیه می‌شود.)
علائم خرابی برد یخچال
برد الکترونیکی یخچال، مرکز کنترل تمامی عملکردهای دستگاه است و خرابی آن می‌تواند باعث مشکلات جدی شود.
مهم‌ترین نشانه‌های خرابی برد یخچال عبارتند از:
- روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
- سرد نکردن یا سرمای ضعیف با وجود کار کردن کمپرسور
- کار نکردن فن داخلی یا فن کندانسور
- یخ‌زدگی بیش از حد یا برفک زدن غیرعادی
- صداهای غیرعادی پس از روشن شدن یا در حین کار
- نمایش کد خطا یا چشمک زدن غیرطبیعی نمایشگر
- خاموش و روشن شدن مکرر بدون دلیل
نکته: برخی از این علائم ممکن است به دلیل خرابی اجزای دیگر مثل سنسورها یا کمپرسور هم ایجاد شوند، بنابراین عیب‌یابی تخصصی توصیه می‌شود.
قیمت برد یخچال اسنوا
برای مشاهده قیمت انواع برد یخچال اسنوا اینجا کلیک کنید
قیمت انواع برد یخچال فریزر
برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید
مزایای خرید از هوم‌پارتینو
- نسخه اصلی اروپایی با کیوآر فعال اصالت سخت‌افزاری
- ضمانت اصالت برد
- پشتیبانی فعال و پاسخگو
- تحویل سریع و مشاوره نصب تخصصی
- ضمانت فنی تا قبل از نصب (عدم بازگشت پس از نصب)
پرسش و پاسخ (FAQ)
۱. این برد اصلی برای چه مدل‌هایی قابل استفاده است؟
برای مدل‌های BEKO GN163120P، GN162420، GN162320 و مدل‌های هم‌کد سری PENTA قابل نصب است.
۲. بعد از نصب، آیا نیاز به برنامه‌ریزی نرم‌افزاری دارد؟
خیر، نسخه V12R1 دارای Firmware کارخانه‌ای است و Automatic Detection را پشتیبانی می‌کند.
۳. آیا با قطع و وصل برق فرکانس برد تنظیم می‌شود؟
بله، پس از اتصال برق (۵ دقیقه تاخیر)، برد فرکانس و ولتاژ را به صورت خودکار کالیبره می‌کند.
۴. اگر MCU سوخته باشد، آیا قابل تعمیر است؟
خیر، چون EEPROM در سطح تراشه Burn شده است و تعویض MCU حاصل نمی‌دهد.
۵. روش تشخیص برد اصلی از نمونه‌ی چینی چگونه است؟

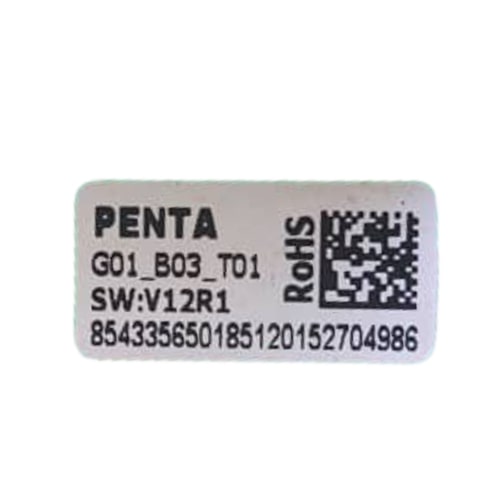

در نسخه اصلی، لیبل PENTA با QR فعال و کد SW: V12R1 موجود است؛ در نمونه‌های چینی فقط کد چاپی فیک دیده می‌شود.
