معرفی کلی

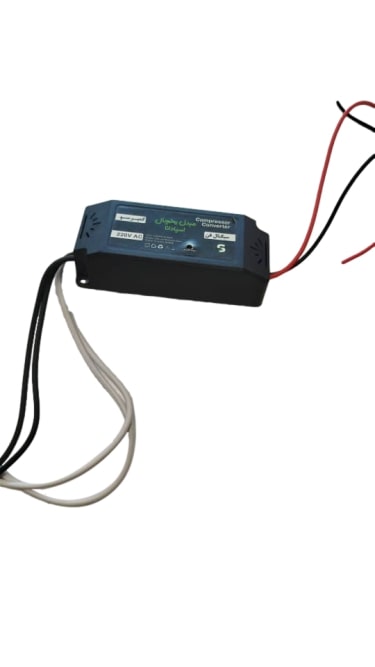

برد ۳ سیم تبدیل اینورتر به معمولی از سری SEVEN SERVICE یک ماژول هوشمند و کوچک برای سیستم‌های یخچال دارای خروجی رله یا ترمینال ساده است.
این برد با دریافت فرمان از Main Board (ولتاژ ۲۲۰ ولت AC)، به طور خودکار کمپرسور معمولی را با تاخیر ایمن ۴ ثانیه‌ای راه‌اندازی می‌کند.
کاربرد برد
- جایگزینی برد درایو اینورتر در صورت خرابی
- امکان نصب کمپرسور معمولی به‌جای مدل اینورتر
- مناسب برای مدار های تک برد (BEKO / LG / Samsung)
- کاهش هزینه تعمیرات در سیستم های PWM سوخته
- حذف خطاهای MCU و E7 در مدار اصلی
ویژگی‌های اصلی
- ورودی و خروجی مشترک (۳ سیم): فاز – نول – کمپرسور
- ولتاژ کاری: ۱۸۰ تا ۲۴۰ ولت AC
- مدار تاخیر داخلی ۴ ثانیه‌ای
- فیوز حفاظتی داخلی (VDR + PolyFuse)
- پوشش اپوکسی برای مقاومت در برابر رطوبت
- طراحی Compact با ابعاد ۴.۵ × ۲ × ۷ سانتی‌متر
توضیح تخصصی
در مدارهای اصلی یخچال، سیگنال PWM مربوط به دور کمپرسور به صورت داینامیکی در ۲۰۰ Hz نوسان می‌کند.
برد ۳ سیم اساساً قابلیت تبدیل دستور دیجیتال به فرمان AC Relay را با یک تاخیرزمانی مقاومت‌خازن (RC Delay) انجام می‌دهد.
پس از قطع برق، بخش شارژ خازن ۳۳۰ µF ولتاژ را حفظ کرده تا از استارت مکرر کمپرسور جلوگیری کند.
نشانه‌های خرابی برد
- صدای قطع و وصل ریله به طور پیوسته
- کمپرسور در هنگام خاموش شدن ریست می‌کند
- برد زیر بار بیش از ۵ آمپر داغ می‌شود
- یخچال در دمای پایین، چرخه سرمایش را قطع نمی‌کند
دلایل خرابی
- نوسان برق شدید یا جریان ورودی بیش از حد ۵ آمپر
- نفوذ رطوبت از قسمت کندانسور
- نصب بدون عایق پلاستیکی
- استفاده در کولر یا دستگاه غیر یخچال
نکات در زمان نصب
- سیم قرمز: فاز ورودی، سیم مشکی: نول، سیم سفید: خروجی به کمپرسور
- برد را در محفظه خشک و عایق نصب کنید
- حتماً از فیوز ۶ آمپری در مسیر فاز اصلی استفاده شود
- پس از اتصال، یخچال را ۵ دقیقه خاموش و سپس روشن کنید
راهنمای کاربرد
۱. اتصال ۳ سیم مطابق رنگ‌بندی روی برچسب
۲. کنترل ولتاژ ورودی (۱۸۰ تا ۲۴۰ V AC)
۳. روشن کردن یخچال و انتظار ۴ ثانیه برای استارت کمپرسور
۴. در صورت عدم روشن شدن ، ورودی فاز را بازبینی کنید.
(به علت حساس فرآیند نصب، نصب توسط تکنسین مجرب توصیه می‌شود.)
علائم خرابی برد یخچال
برد الکترونیکی یخچال، مرکز کنترل تمامی عملکردهای دستگاه است و خرابی آن می‌تواند باعث مشکلات جدی شود.
مهم‌ترین نشانه‌های خرابی برد یخچال عبارتند از:
- روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
- سرد نکردن یا سرمای ضعیف با وجود کار کردن کمپرسور
- کار نکردن فن داخلی یا فن کندانسور
- یخ‌زدگی بیش از حد یا برفک زدن غیرعادی
- صداهای غیرعادی پس از روشن شدن یا در حین کار
- نمایش کد خطا یا چشمک زدن غیرطبیعی نمایشگر
- خاموش و روشن شدن مکرر بدون دلیل
نکته: برخی از این علائم ممکن است به دلیل خرابی اجزای دیگر مثل سنسورها یا کمپرسور هم ایجاد شوند، بنابراین عیب‌یابی تخصصی توصیه می‌شود.
قیمت برد یخچال اسنوا
برای مشاهده قیمت انواع برد یخچال اسنوا اینجا کلیک کنید
قیمت انواع برد یخچال فریزر
برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید
مزایای خرید از هوم‌پارتینو
- طراحی اصلی SEVEN SERVICE با کیوآر کد اصالت
- تست پیش از ارسال و پلمپ ضد رطوبت
- تحویل سریع به تمام استان‌ها
- پشتیبانی فنی تلفنی قبل از نصب
پرسش و پاسخ (FAQ)
۱. تفاوت مدل ۳ سیم و ۴ سیم در چیست؟
در مدل ۳ سیم، ورودی و خروجی در مدار مشترک است؛ درحالی‌که مدل ۴ سیم ورودی و خروجی مجزا دارد.
۲. آیا این مبدل با یخچال های الجی و بکو سازگار است؟
بله، تا زمانی که کمپرسور جایگزین AC ۲۲۰ ولت باشد.
۳. زمان تاخیر در راه‌اندازی قابل تنظیم است؟
خیر، به صورت فابریک ۴ ثانیه تعیین شده است.
۴. آیا برای تعمیر برد اینورتر سوخته هم قابل استفاده است؟
بله، میتوان برد اصلی اینورتر را حذف و این ماژول را به جای آن نصب کرد.
۵. این ماژول در برابر رطوبت مقاوم است؟
بله، پوشش اپوکسی شفاف دارد اما نباید در تماس مستقیم با آب باشد.
