معرفی کلی

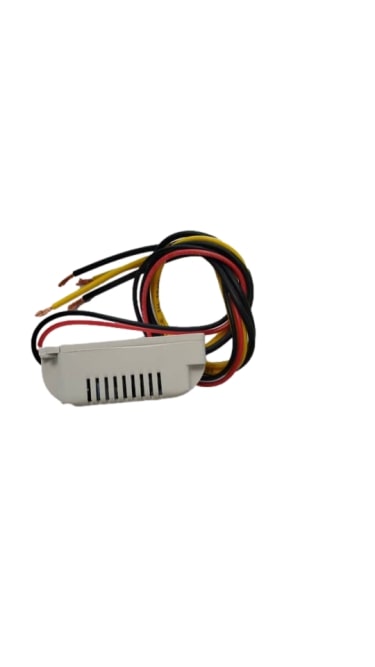

برد مبدل Hybrid آلتون، نسل جدید ماژول‌های تبدیل سیگنال اینورتر به فرمان AC است که هر دو سیستم ۳ سیم و ۴ سیم را پشتیبانی می‌کند.
ساختار هوشمند این برد به گونه‌ای طراحی شده که در صورت اتصال در مدار ۳ سیم، ورودی و خروجی را به‌صورت اتوماتیک تشخیص می‌دهد؛ در حالت ۴ سیم، ترمینال تفکیک فاز و نول فعالسازی می‌شود.
این ویژگی آن را برای تکنسینهای تعمیر یخچال‌های ال‌جی، بکو و آلتون به یک ابزار همه‌کاره تبدیل کرده است.
کاربرد برد
- تبدیل سیستم اینورتر به معمولی در هر نوع مدار
- مناسب برای یخچال آلتون، ال‌جی، سامسونگ، هایسنس و بکو
- حذف برد درایور سوخته و حفظ برد اصلی Main
- دارای تأخیر راه‌اندازی ۴ تا ۵ ثانیه
- پشتیبانی از مدل های PWM و GPIO خروجی
ویژگی‌های اصلی
- طراحی Hybrid (دو مد ۳ و ۴ سیم)
- ولتاژ ورودی: ۱۷۵ تا ۲۴۵ ولت AC
- رله ۵ آمپر ساخت OMRON Japan
- خازن اصلی: ۳۳۰ µF / ۴۰۰ V
- تاخیر استارت: ۴ ± ۰.۵ ثانیه
- دارای پوشش اپوکسی و شکاف تهویه
- کابل‌های استاندارد ۱۸ AWG سه رنگ (قرمز، زرد، مشکی)
توضیح تخصصی
ماژول آلتون Hybrid بر پایه‌ی مدار RC Delay و رله ریدرایو ۵ پایه طراحی شده است.
با قطع برق، خازن اصلی مدار شارژ خود را نگه می‌دارد و پس از قطع فرمان PWM کمپرسور را با تأخیر ایمن خاموش می‌کند.
تفاوت اصلی با مدل‌های SEVEN SERVICE، استفاده از مدار Reset Soft Logic است که در برق نویزدار (House or Shop) دمای یخچال را پایدار تر می‌سازد.
نشانه‌های خرابی برد
- قطع و وصل لحظه‌ای کمپرسور در برق ضعیف
- تأخیر غیر عادی در استارت (بیش از ۷ ثانیه)
- رله چسبنده و گرم شده
- عدم روشن شدن کمپرسور پس از دریافت فرمان
دلایل خرابی
- نوسان شدید ولتاژ در منطقه (کمتر از ۱۸۰ ولت)
- اتصال نادرست مد ۳ و ۴ سیم (به صورت همزمان)
- نصب در نزدیکی کندانسور داغ یا پشت یخچال
- استفاده در کمپرسور بیش از ۵ آمپر
نکات در زمان نصب
- برای مد ۳ سیم: قرمز = فاز، مشکی = نول، زرد = به کمپرسور
- برای مد ۴ سیم: ورودی فاز و نول (قرمز/مشکی) + خروجی به کمپرسور (زرد و سیاه)
- قبل از اتصال، از وجود فیوز ۶ آمپری در مسیر فاز اصلی اطمینان حاصل کنید.
- در مدارهای ال‌جی و بکو، مخلوط کردن سیم‌ها موجب سوختن رله می‌شود.
راهنمای کاربرد
۱. نوع مد (۳ یا ۴ سیم) را مشخص کنید.
۲. سیم‌ها را طبق رنگ‌بندی روی برچسب ماژول متصل نمایید.
۳. یخچال را روشن کنید و انتظار ۴ ثانیه برای استارت کمپرسور بکشید.
۴. ولتاژ را می‌توان با مولتی‌متر بررسی کرد تا در محدوده ۲۲۰ ولت باشد.
(به علت حساس فرآیند نصب، نصب توسط تکنسین مجرب توصیه می‌شود.)
علائم خرابی برد یخچال
برد الکترونیکی یخچال، مرکز کنترل تمامی عملکردهای دستگاه است و خرابی آن می‌تواند باعث مشکلات جدی شود.
مهم‌ترین نشانه‌های خرابی برد یخچال عبارتند از:
- روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
- سرد نکردن یا سرمای ضعیف با وجود کار کردن کمپرسور
- کار نکردن فن داخلی یا فن کندانسور
- یخ‌زدگی بیش از حد یا برفک زدن غیرعادی
- صداهای غیرعادی پس از روشن شدن یا در حین کار
- نمایش کد خطا یا چشمک زدن غیرطبیعی نمایشگر
- خاموش و روشن شدن مکرر بدون دلیل
نکته: برخی از این علائم ممکن است به دلیل خرابی اجزای دیگر مثل سنسورها یا کمپرسور هم ایجاد شوند، بنابراین عیب‌یابی تخصصی توصیه می‌شود.
قیمت برد یخچال اسنوا
برای مشاهده قیمت انواع برد یخچال اسنوا اینجا کلیک کنید
قیمت انواع برد یخچال فریزر
برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید
مزایای خرید از هوم‌پارتینو
- ضمانت اصالت و سلانت قطعه
- دارای پوشش اپوکسی و تهویه سه شیار
- پشتیبانی فعال و پاسخگو
- ارسال سریع به تمام ایران و پشتیبانی تکنسین
پرسش و پاسخ (FAQ)
۱. این مدل آلتون با نسخه ۳ و ۴ سیم متفاوت است؟
خیر، Hybrid هر دو مد را در یک برد پشتیبانی می‌کند.
۲. آیا زمان تاخیر قابل تنظیم است؟
خیر، به صورت پیش‌فرض ۴ ثانیه تثبیت شده است.
۳. می‌توان از آن در یخچال Side by Side استفاده کرد؟
در مدل‌های کمپرسور زیر ۴ آمپر بله، در مدل‌های بزرگ خیر.
۴. در صورت سوختن رله، امکان تعمیر وجود دارد؟
بله، رله قابل تعویض است اما باید خازن اصلی نیز تست شود.
۵. آیا این برد دارای محافظ در برابر نوسان برق است؟
بله، VDR و فیوز شماره ۷۲ درون مدار از برد محافظت می‌کند.
