معرفی کلی

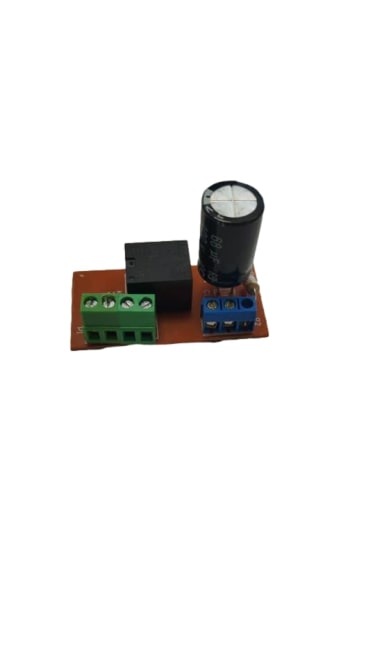

برد مبدل ۴ سیم، یکی از کاربردی‌ترین تجهیزات در تعمیرات یخچال های مدرن دارای کمپرسور اینورتر است.
این ماژول با دریافت سیگنال GPIO/Relay از برد اصلی و تبدیل آن به فرمان روشن/خاموش استاندارد، امکان نصب کمپرسور معمولی به جای اینورتر را فراهم می‌کند.
هدف آن، تأمین پایداری سرمایش در شیرین‌ترین حالت اقتصادی است.
کاربرد برد
- جایگزینی کمپرسور اینورتر با مدل معمولی AC
- استفاده در بردهای اصلی PENTA، SAMSUNG، LG، BEKO، Snowa و Haier
- صرفه‑جویی در هزینه تعمیر برد اصلی
- تنظیم تأخیر استارت به صورت پیش‌فرض ۵ ثانیه
- حفاظت خودکار در برابر ریست برقی یا افت ولتاژ
ویژگی‌های اصلی
- طراحی ساده و پایدار با خازن الکترولیتی ۴۷۰ µF / 400 V
- رله اصلی تایوانی ۵ پین با ظرفیت ۶ آمپر
- اتصالات ترمینال استاندارد پیچ خور (۲ آبی + ۲ سبز)
- ولتاژ کاری ۱۸۰ تا ۲۴۰ ولت AC
- ابعاد: ۵.۵ × ۳.۲ سانتی‌متر
- زمان تاخیر راه‌اندازی: ۴ ثانیه قابل تنظیم
توضیح تخصصی
در سیستم‌های اینورتر، کمپرسور با مدار کنترل PWM و فرکانس تغییر سرعت هدایت می‌شود.
با اتصال این ماژول، فرمان «START» و «STOP» از برد اصلی به مدار رله منتقل شده و کمپرسور معمولی با محدوده برق AC یک مرحله راه‌اندازی می‌شود.
خازن بزرگ روی برد جهت پایداری لحظه‌ای ولتاژ و جلوگیری از پالس کاذب در لحظه استارت به‌کار می‌رود.
نشانه‌های خرابی برد
- کمپرسور استارت می‌زند اما خاموش می‌شود.
- صدای ریله پیوسته و قطع و وصل شدن.
- گرمای بیش از حد خازن اصلی.
- یخچال در دمای پایین، سرما قطع می‌کند.
دلایل خرابی
- نوسان برق شدید از شبکه
- نصب غلط ترمینال‌ها
- رطوبت وارد شده به برد
- اتصال کوتاه در ورودی کمپرسور
نکات در زمان نصب
- ترتیب سیم‌ها: ورودی فاز و نول (سبز) → خروج به کمپرسور (آبی)
- در صورت اتصال غلط، رله می‌سوزد.
- قبل از نصب، در مسیر ورودی یک فیوز ۶ آمپر قرار دهید.
- هنگام نصب، برد را روی پایه عایق و دور از کندانسور بگذارید.
راهنمای کاربرد و تنظیم
- سیم ورودی از Main Board را به ترمینال سبز متصل کنید.
- خروجی آبی را به ترمینال کمپرسور وصل کنید.
- با مولتی‌متر، ولتاژ بین نول و فاز را بررسی کنید (حدود ۲۲۰ ولت).
- پس از ورود فرمان، با تاخیر ۴ ثانیه، کمپرسور روشن می‌شود.
(به علت حساس فرآیند نصب، نصب توسط تکنسین مجرب توصیه می‌شود.)
علائم خرابی برد یخچال
برد الکترونیکی یخچال، مرکز کنترل تمامی عملکردهای دستگاه است و خرابی آن می‌تواند باعث مشکلات جدی شود.
مهم‌ترین نشانه‌های خرابی برد یخچال عبارتند از:
- روشن نشدن کامل یخچال با وجود سالم بودن برق ورودی
- سرد نکردن یا سرمای ضعیف با وجود کار کردن کمپرسور
- کار نکردن فن داخلی یا فن کندانسور
- یخ‌زدگی بیش از حد یا برفک زدن غیرعادی
- صداهای غیرعادی پس از روشن شدن یا در حین کار
- نمایش کد خطا یا چشمک زدن غیرطبیعی نمایشگر
- خاموش و روشن شدن مکرر بدون دلیل
نکته: برخی از این علائم ممکن است به دلیل خرابی اجزای دیگر مثل سنسورها یا کمپرسور هم ایجاد شوند، بنابراین عیب‌یابی تخصصی توصیه می‌شود.
قیمت برد یخچال اسنوا
برای مشاهده قیمت انواع برد یخچال اسنوا اینجا کلیک کنید
قیمت انواع برد یخچال فریزر
برای مشاهده قیمت انواع برد یخچال اینجا کلیک کنید
مزایای خرید از هوم‌پارتینو
- تضمین اصل بودن ماژول و رله اصلی
- مشاوره رایگان تعمیر سیستم‌های دو برد یا اینورتر
- ارسال فوری و بسته‌بندی ضد رطوبت
- بدون بازگشت پس از نصب در مدار
