معرفی اجمالی

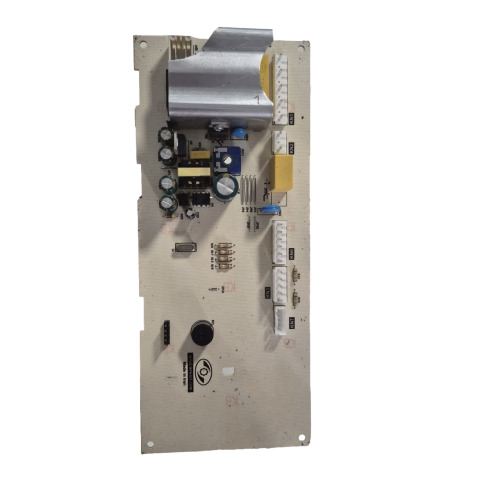

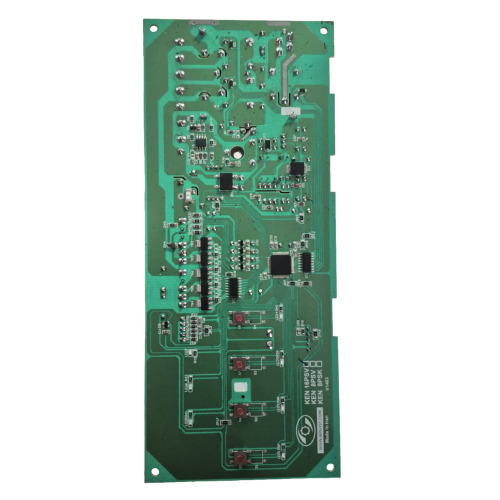

برد الکترونیکی ماشین لباسشویی کنوود مدل $16$ برنامه استارت وسط، به عنوان مرکز فرماندهی و پردازشگر اصلی این دستگاه طراحی شده است. این برد وظیفه دارد تا ولتاژهای کاری را توزیع کرده و برنامه‌های متنوع شستشو را به صورت دقیق و زمان‌بندی‌شده اجرا نماید. در مدل‌های استارت وسط، دکمه آغاز به کار در مرکز پنل یا میانه دکمه‌های کنترلی تعبیه شده و این برد با هماهنگی کامل بین کلید استارت، ولوم برنامه‌ها و بخش قدرت، فرآیند شستشو را آغاز می‌کند. خرید و جایگزینی این قطعه فابریک، کارکرد روان و پایدار دستگاه شما را تضمین می‌کند.

کاربردها

مدیریت و اجرای دقیق سیکل‌های شستشوی $16$ گانه بر اساس برنامه انتخابی کاربر | کنترل دورهای مختلف خشک‌کن و جهت چرخش موتور (چپ‌گرد و راست‌گرد) | پردازش دقیق داده‌های دریافتی از سنسور حرارتی ($NTC$) و هیدروستات برای تنظیم دما و سطح آب | کنترل قفل الکترومغناطیسی درب و تامین امنیت کارکرد دستگاه | فرمان به پمپ تخلیه و شیر برقی در زمان‌های مشخص شده در برنامه شستشو

ویژگی‌ها

انطباق $100\%$ با مدار سیم‌کشی و فیش‌های فابریک کنوود استارت وسط | مجهز به رله‌های قدرت تقویت‌شده با کیفیت بالا جهت افزایش طول عمر برد | بهره‌گیری از خازن‌های مرغوب با تحمل دمایی بالا جهت پایداری در نوسانات ولتاژ | دارای لایه محافظ لاک/رزین صنعتی بر روی برد برای جلوگیری از آسیب رطوبت و اکسیداسیون | سهولت در نصب بدون نیاز به تغییر در ساختار سیم‌کشی دستگاه

توضیح تخصصی

از دیدگاه طراحی سخت‌افزاری، این برد از یک منبع تغذیه سوئیچینگ یا خطی بهره می‌برد که ولتاژ ورودی $220V$ متناوب ($AC$) را به ولتاژهای پایدار $12V$ (برای رله‌های قدرت) و $5V$ مستقیم ($DC$) برای میکروکنترلر تبدیل می‌کند. پردازنده مرکزی با اسکن دائمی کلیدهای پنل (از جمله کلید استارت وسط) و ولوم انتخابگر آنالوگ $16$ حالته، مقاومت متناظر با هر برنامه را خوانده و طبق جدول فرامین ذخیره‌شده در حافظه فلش خود، ترایاک موتور و رله المنت را تحریک می‌کند. سیستم تشخیص خطای داخلی (Self-Diagnosis) نیز به طور مداوم مقادیر جریان مصرفی و بازخوردهای سنسورها را مانیتور می‌کند.

نشانه‌های خرابی

عدم واکنش دستگاه به فشردن دکمه استارت وسط با وجود روشن بودن چراغ‌ها | خاموشی کامل پنل و عدم ورود برق به مدار کنترل | آبگیری مداوم و بی‌وقت یا عدم تخلیه آب (در صورتی که قطعات مکانیکی سالم باشند) | توقف کامل دستگاه در زمان ورود به دور تند (خشک‌کن) | چشمک زدن همزمان چراغ‌های پنل به نشانه خطای پردازنده | داغ شدن شدید برد و بوی سوختگی از محفظه کنترلر

علل خرابی

نوسانات ناگهانی ولتاژ برق شبکه ساختمان و عدم استفاده از محافظ ولتاژ استاندارد | نشت آب از مخزن جاپودری و هدایت رطوبت به سمت خارهای نگهدارنده برد | آمپر کشیدن المنت حرارتی یا اتصال کوتاه در سیم‌پیچ پمپ تخلیه و شیر برقی | اعمال فشار بیش از حد و فیزیکی به کلید استارت وسط که موجب شکستگی میکروسوئیچ روی برد می‌شود | فرسودگی طبیعی خازن‌های صافی مدار تغذیه به مرور زمان

نکات خرید

طرح ظاهری، ابعاد و تعداد سوکت‌های برد سوخته خود را با تصاویر محصول کاملاً مقایسه کنید | به تعداد برنامه‌ها ($16$ برنامه) و جایگاه کلید استارت در وسط پنل دقت فرمایید | جهت تضمین اصالت و پایداری عملکرد، از خرید بردهای متفرقه و بدون عایق رزین خودداری کنید | در صورت نیاز به راهنمایی بیشتر، پیش از خرید با کارشناسان هوم پارتینو مشورت نمایید.

راهنمای نصب

پیش از شروع هر کاری، حتماً دوشاخه دستگاه را از پریز برق جدا کنید | هشدار حیاتی: پیش از اتصال برد جدید، تکنسین مربوطه باید با استفاده از مولتی‌متر سلامت قطعات جانبی شامل پمپ تخلیه، شیر برقی، المنت و میکروسوئیچ درب را به دقت بررسی کند. وجود هرگونه اتصال کوتاه یا افت اهم شدید در این قطعات، سبب سوختن آنی برد جدید خواهد شد | سیم‌کشی‌ها را با احتیاط جدا کرده و سوکت‌های فابریک را با توجه به شیارها و راهنماهای روی برد جدید متصل کنید | پنل جلو را به درستی ببندید تا کلید استارت وسط به خوبی بر روی میکروسوئیچ برد بنشیند.

انواع برد ماشین لباسشویی

برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید می‌شوند:

1. برد مکانیکی/الکترومکانیکی

   • در مدل‌های قدیمی، شامل تایمر و سوئیچ‌ها
   • بدون مدار دیجیتال پیچیده
   • تعمیر ساده‌تر و هزینه کمتر

2. برد الکترونیکی (دیجیتال)

   • شامل میکروکنترلر، سنسور، رله و قطعات SMD
   • قابلیت برنامه‌ریزی و شستشوی هوشمند
   • تعویض و تعمیر تخصصی نیاز دارد

علائم خرابی برد ماشین لباسشویی

اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:

• روشن نشدن دستگاه حتی با پریز سالم
• خاموش شدن ناگهانی در میانه چرخه شستشو
• نمایش ارورهای غیرعادی یا چندین کد خطا
• قفل شدن درب و عدم شروع شستشو
• عدم عملکرد برخی برنامه‌ها یا کلیدها
• پمپ تخلیه، موتور یا هیتر کار نمی‌کند

نکته: قبل از نتیجه‌گیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم می‌تواند ناشی از خرابی سنسور یا قفل درب باشد.

 تعمیر برد ماشین لباسشویی

تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:

1. عیب‌یابی دقیق با دستگاه تست و نقشه مدار
2. بررسی نشانه‌های سوختگی، ترکیدگی خازن، یا بوی سوختگی
3. تست قطعات شامل مقاومت‌ها، ترانزیستورها و آی‌سی‌ها با مولتی‌متر
4. تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آی‌سی میکرو)
5. تست نهایی و اطمینان از عملکرد همه برنامه‌ها

هزینه تعمیر برد:

برای مشاوره رایگان تعمیر برد اینجا کلیک کنید

برد ماشین لباسشویی بست

برد در مدل‌های مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:

• برد اصلی (Main PCB): کنترل همه عملکردها
• برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات

قیمت برد ماشین لباسشویی بست:

برای مشاهده لیست قیمت برد های لباسشویی بست اینجا کلیک کنید

علل شایع خرابی برد اسنوا:

• نوسان برق و استفاده نکردن از محافظ ولتاژ
• نفوذ آب یا رطوبت
• اتصال کوتاه در المنت، موتور یا پمپ تخلیه

 نکات پیشگیری از خرابی برد

• همیشه از محافظ برق استاندارد استفاده کنید
• بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
• از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
• نگذارید آب به پنل کنترل نفوذ کند

مزایای هوم پارتینو

ارائه قطعات یدکی فابریک و باکیفیت استاندارد بازار | بسته‌بندی ویژه و ایمن ضدضربه جهت جلوگیری از آسیب در فرآیند ارسال | ارسال سریع به کلیه شهرها و مناطق کشور | پشتیبانی و مشاوره فنی تخصصی توسط کارشناسان مجرب | تضمین مطابقت کامل قطعه ارسالی با تصاویر و مشخصات فنی درج شده

پرسش و پاسخ

آیا دکمه استارت وسط این برد به صورت مجزا قابل تعویض است؟

میکروسوئیچ استارت روی برد لحیم شده است؛ در صورت خرابی دکمه فیزیکی پنل، شفت پلاستیکی باید تعویض شود و در صورت خرابی الکترونیکی کلید، با تعویض این برد مشکل کاملاً حل می‌شود.

چرا برد نو بعد از نصب بلافاصله ارور می‌دهد؟

این خطا معمولاً ناشی از عدم بررسی قطعات جانبی قبل از نصب است. خرابی هیدروستات یا میکروسوئیچ درب مانع از شروع به کار برد الکترونیکی جدید می‌شود.

آیا این برد برای مدل‌های $14$ برنامه کنوود هم مناسب است؟

خیر، معماری سیم‌کشی و کدهای برنامه پردازنده در مدل‌های $14$ برنامه با مدل $16$ برنامه متفاوت است و باید برد مخصوص همان مدل تهیه شود.
