معرفی اجمالی

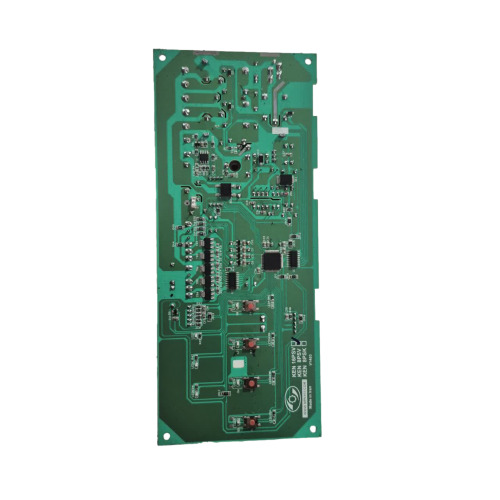

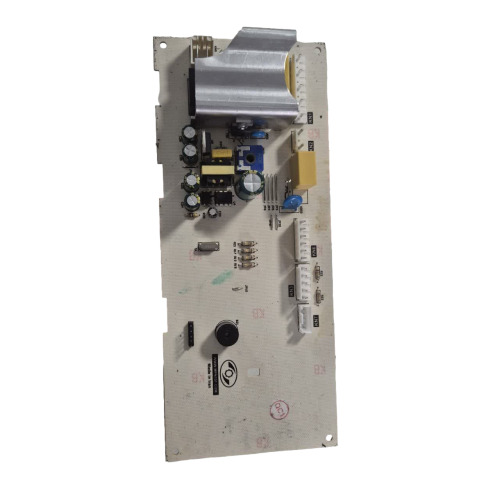

برد الکترونیکی ماشین لباسشویی کنوود مدل ۸ برنامه استارت وسط، هسته پردازشی و مغز متفکر این سری از دستگاه‌هاست. این قطعه با دریافت فرامین از ولوم انتخابگر ۸ حالته و کلید استارت مرکزی، تمامی مراحل شستشو، آبکشی و خشک‌کن را به شکلی کاملاً خودکار و زمان‌بندی‌شده مدیریت می‌کند. تعویض این برد با نمونه فابریک و استاندارد، نه تنها کارکرد بی‌نقص دستگاه را به حالت اولیه بازمی‌گرداند، بلکه از بروز اختلالات الکترونیکی و توقف‌های ناگهانی در حین کار جلوگیری می‌نماید.

کاربردها

پردازش و اجرای دقیق ۸ برنامه شستشوی پیش‌فرض | فرمان‌دهی به موتور جهت تعیین سرعت و جهت چرخش (چپ‌گرد/راست‌گرد) | مدیریت سیستم حرارتی از طریق کنترل المنت و دریافت اطلاعات ترمیستور | کنترل دقیق شیرهای برقی برای آبگیری و پمپ تخلیه | مدیریت سیستم ایمنی شامل قفل الکترومغناطیسی درب و هیدروستات

ویژگی‌ها

سازگاری کامل و $100\%$ با سیم‌کشی و سوکت‌های فابریک کنوود ۸ برنامه | استفاده از قطعات الکترونیکی با دوام بالا نظیر رله‌های آمپر بالا | دارای لایه محافظ لاک و رزین صنعتی جهت مقاومت در برابر رطوبت | طراحی مدار چاپی (PCB) با ضخامت مناسب برای تحمل جریان‌های لحظه‌ای | آماده به کار بدون نیاز به تغییرات سخت‌افزاری (Plug & Play)

توضیح تخصصی

مدار تغذیه این برد، ولتاژ $220V$ از نوع $AC$ را دریافت کرده و به ولتاژهای کاری $5V$ و $12V$ از نوع $DC$ برای میکروکنترلر و تحریک رله‌ها تبدیل می‌کند. پردازنده مرکزی با اسکن موقعیت ولوم ۸ حالته و وضعیت کلید استارت وسط، مقاومت‌های مسیر را سنجیده و سیکل مربوطه را فعال می‌کند. خروجی‌های این پردازنده با تحریک گیت ترایاک‌ها (Triacs) و رله‌های الکترومکانیکی، جریان بار مصرف‌کننده‌هایی نظیر موتور، شیر برقی و پمپ را در زمان‌های مشخص سوئیچ می‌کند.

نشانه‌های خرابی

خاموشی کامل دستگاه و عدم روشن شدن نشانگرها با وجود اتصال به برق | عدم واکنش دستگاه به فشردن دکمه استارت مرکزی | توقف بی‌دلیل ماشین لباسشویی در حین اجرای یکی از ۸ برنامه | آبگیری پیوسته یا عدم فرمان به پمپ تخلیه | چشمک زدن غیرعادی چراغ‌های پنل نشان‌دهنده خطای سیستم | عدم چرخش موتور در مرحله شستشو یا خشک‌کن

علل خرابی

نوسانات شدید ولتاژ برق شهری و عدم استفاده از محافظ | اتصال کوتاه در قطعات مصرفی مانند المنت، شیر برقی یا پمپ تخلیه | نشت آب از جاپودری و نفوذ رطوبت به مدارهای حساس | پایان عمر مفید قطعات نظیر خازن‌های الکترولیتی مدار تغذیه | فشار بیش از حد و ضربه فیزیکی به دکمه استارت وسط

نکات خرید

حتماً تطابق کامل تعداد برنامه‌ها (۸ برنامه) و جایگاه دکمه استارت (وسط) را با برد آسیب‌دیده بررسی کنید | ظاهر سوکت‌ها و خروجی‌های برد را با تصاویر محصول در فروشگاه مطابقت دهید | قطعات حساس الکترونیکی را صرفاً از فروشگاه‌های معتبر و با ضمانت سلامت فیزیکی تهیه کنید | در صورت شک در مدل، پیش از ثبت سفارش با کارشناسان تماس بگیرید.

راهنمای نصب

رعایت اصول ایمنی الزامی است؛ دوشاخه را کاملاً از پریز برق جدا کنید | هشدار حیاتی: پیش از اتصال برد جدید، تکنسین باید حتماً سلامت پمپ تخلیه، شیر برقی، المنت، موتور و میکروسوئیچ درب را با مولتی‌متر بررسی کند. اتصال کوتاه در این قطعات، باعث سوختن فوری و آسیب غیرقابل جبران به برد نو خواهد شد | سوکت‌های ارتباطی را با دقت و بدون فشار اضافی در جای خود قرار دهید | هنگام نصب پنل، از قرارگیری صحیح دکمه استارت پلاستیکی روی میکروسوئیچ برد اطمینان حاصل کنید.

انواع برد ماشین لباسشویی

برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید می‌شوند:

1. برد مکانیکی/الکترومکانیکی

   • در مدل‌های قدیمی، شامل تایمر و سوئیچ‌ها
   • بدون مدار دیجیتال پیچیده
   • تعمیر ساده‌تر و هزینه کمتر

2. برد الکترونیکی (دیجیتال)

   • شامل میکروکنترلر، سنسور، رله و قطعات SMD
   • قابلیت برنامه‌ریزی و شستشوی هوشمند
   • تعویض و تعمیر تخصصی نیاز دارد

علائم خرابی برد ماشین لباسشویی

اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:

• روشن نشدن دستگاه حتی با پریز سالم
• خاموش شدن ناگهانی در میانه چرخه شستشو
• نمایش ارورهای غیرعادی یا چندین کد خطا
• قفل شدن درب و عدم شروع شستشو
• عدم عملکرد برخی برنامه‌ها یا کلیدها
• پمپ تخلیه، موتور یا هیتر کار نمی‌کند

نکته: قبل از نتیجه‌گیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم می‌تواند ناشی از خرابی سنسور یا قفل درب باشد.

 تعمیر برد ماشین لباسشویی

تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:

1. عیب‌یابی دقیق با دستگاه تست و نقشه مدار
2. بررسی نشانه‌های سوختگی، ترکیدگی خازن، یا بوی سوختگی
3. تست قطعات شامل مقاومت‌ها، ترانزیستورها و آی‌سی‌ها با مولتی‌متر
4. تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آی‌سی میکرو)
5. تست نهایی و اطمینان از عملکرد همه برنامه‌ها

هزینه تعمیر برد:

برای مشاوره رایگان تعمیر برد اینجا کلیک کنید

برد ماشین لباسشویی بست

برد در مدل‌های مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:

• برد اصلی (Main PCB): کنترل همه عملکردها
• برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات

قیمت برد ماشین لباسشویی بست:

برای مشاهده لیست قیمت برد های لباسشویی بست اینجا کلیک کنید

علل شایع خرابی برد اسنوا:

• نوسان برق و استفاده نکردن از محافظ ولتاژ
• نفوذ آب یا رطوبت
• اتصال کوتاه در المنت، موتور یا پمپ تخلیه

 نکات پیشگیری از خرابی برد

• همیشه از محافظ برق استاندارد استفاده کنید
• بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
• از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
• نگذارید آب به پنل کنترل نفوذ کند

مزایای هوم پارتینو

ارائه قطعات یدکی فابریک، باکیفیت و تست‌شده | بسته‌بندی چندلایه با پلاستیک حباب‌دار و آنتی‌استاتیک جهت ارسال کاملاً ایمن | ارسال سریع و مطمئن به سراسر کشور | مشاوره تخصصی رایگان توسط کارشناسان فنی مجرب | قیمت‌گذاری رقابتی و دست اول

پرسش و پاسخ

دستگاه من استارت وسط است اما ۱۶ برنامه دارد، آیا این برد به آن می‌خورد؟

خیر، بردهای ۸ برنامه و ۱۶ برنامه از نظر معماری نرم‌افزاری و سیم‌کشی کاملاً متفاوت هستند و باید دقیقاً برد مطابق با مدل دستگاه خود را تهیه کنید.

آیا این برد نیاز به دانلود و نصب برنامه (پروگرام) دارد؟

خیر، این برد دارای برنامه فابریک کارخانه مختص مدل ۸ برنامه کنوود است و به صورت آماده‌به‌کار (Plug & Play) ارائه می‌شود و نیازی به پروگرام مجدد ندارد.

چرا دکمه استارت وسط سفت شده و عمل نمی‌کند؟

این مشکل معمولاً به دلیل شکستگی شفت پلاستیکی دکمه روی قاب پنل یا خرابی فیزیکی میکروسوئیچ لحیم‌شده روی برد رخ می‌دهد که با بررسی فیزیکی توسط تکنسین قابل تشخیص است.
