معرفی اجمالی

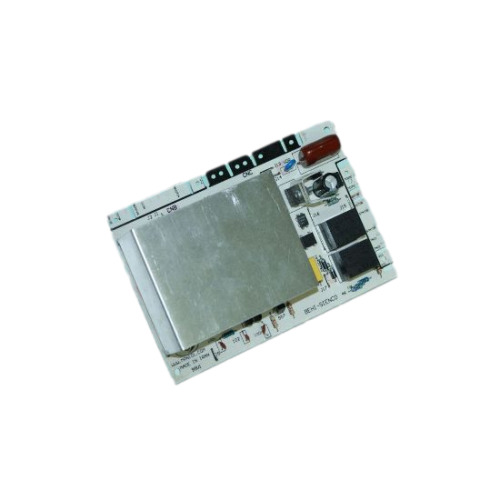

برد الکترونیکی مدل H8/1، مغز متفکر و هسته مرکزی مدیریت در ماشینهای لباسشویی برندهای تکنو (Techno)، بهی (Behi)، زینکو (Zinco) و مرسی (Mercy) است. این قطعه حیاتی وظیفه پردازش فرمانهای کاربر و هماهنگسازی تمامی قطعات مکانیکی و الکترومکانیکی دستگاه را بر عهده دارد. استفاده از قطعات الکترونیکی باکیفیت و طراحی مهندسیشده در این برد، باعث شده تا علاوه بر دقت بالا در اجرای برنامههای متنوع شستشو، طول عمر و مقاومت استانداردی در برابر شرایط کارکردی ماشین لباسشویی داشته باشد. این برد به صورت کاملاً فابریک و منطبق با پلتفرم دستگاههای مذکور طراحی شده و جایگزینی مطمئن برای بردهای آسیبدیده محسوب میشود.
کاربردها
مدیریت و کنترل دقیق زمانبندی برنامههای شستشو | پردازش اطلاعات دریافتی از سنسورها نظیر هیدروستات و ترمیستور | صدور فرمان قطع و وصل به شیر برقی، پمپ تخلیه و موتور | کنترل دور موتور در مراحل شستشو و خشککن | مدیریت سیستم قفل درب (میکروسوئیچ) | نمایش وضعیت دستگاه و کدهای خطا در مدلهای دارای نمایشگر
ویژگیها
طراحی استاندارد و سوکتهای فابریک جهت نصب آسان (Plug & Play) | پشتیبانی کامل از برنامههای پیشفرض شستشو در برندهای سازگار | دارای رلههای قدرت باکیفیت برای فرمان به موتور و هیتر | مجهز به مدار محافظتی در برابر نوسانات جزئی جریان برق | کیفیت بالای لحیمکاری و قطعات SMD مدار چاپی (PCB)
توضیح تخصصی
برد کنترل لباسشویی مدل H8/1 بر پایه یک میکروکنترلر (MCU) برنامهریزی شده عمل میکند. این واحد پردازشگر، اطلاعات آنالوگ و دیجیتال را از سنسورهای سطح آب (هیدروستات) و سنسور دمای آب (NTC) دریافت کرده و با الگوریتمهای از پیش تعیین شده شستشو تطبیق میدهد. سپس از طریق آیسیهای درایور و رلههای الکترومکانیکی تعبیه شده روی مدار، جریان برق با ولتاژ ۲۲۰ ولت را به مصرفکنندههای اصلی مانند المنت حرارتی (هیتر)، موتور دایرکت درایو یا تسمهای، شیرهای برقی ورودی آب و پمپ تخلیه ارسال میکند. هرگونه اختلال در مدار فرمان یا مدار قدرت این برد، مستقیماً به توقف یا عملکرد ناقص چرخههای دستگاه منجر میشود.
نشانههای خرابی
خاموشی کامل دستگاه و روشن نشدن هیچیک از چراغها یا نمایشگر | توقف ناگهانی ماشین لباسشویی در اواسط برنامه شستشو | عدم اجرای فرمان خشککن و دور تند موتور | آبگیری مداوم یا عدم تخلیه آب با وجود سالم بودن پمپ و شیر برقی | نمایش کدهای خطای (Error) مرتبط با برد اصلی روی پنل | قفل نشدن یا باز نشدن درب لباسشویی پس از پایان کار
علل خرابی
نوسانات شدید و ناگهانی شبکه برق شهری | اتصال کوتاه در قطعات جانبی مانند پمپ تخلیه، شیر برقی یا میکروسوئیچ درب که جریان برگشتی به برد وارد میکنند | نفوذ رطوبت، نشتی آب یا بخار شدید به داخل محفظه برد | فرسودگی طبیعی قطعات الکترونیکی مانند خازنهای الکترولیتی و رلهها در اثر کارکرد طولانیمدت | استفاده مداوم و بدون استراحت از دستگاه در چندین چرخه متوالی
نکات خرید
پیش از خرید، حتماً مدل دستگاه خود و عبارت H8/1 درج شده روی برد قدیمی را با این محصول مطابقت دهید | چیدمان سوکتها، تعداد رلهها و ظاهر کلی برد آسیبدیده را با تصویر محصول به دقت مقایسه کنید | به دلیل حساسیت قطعات الکترونیکی، خرید خود را صرفاً از فروشگاههای معتبر و با ضمانت سلامت فیزیکی انجام دهید | در صورتی که برد قبلی دچار سوختگی شدید در یک ناحیه خاص شده است، حتماً قطعه مرتبط با آن خروجی را نیز بررسی کنید.
راهنمای نصب
نصب این قطعه نیازمند تخصص فنی است و باید توسط تکنسین مجرب انجام شود | پیش از هر اقدامی، دوشاخه دستگاه را به طور کامل از پریز برق جدا کنید | قبل از باز کردن سوکتهای برد قدیمی، از نحوه اتصالات و وایرینگ یک عکس واضح تهیه کنید | نکته بسیار حیاتی: پیش از نصب برد جدید، حتماً سلامت پمپ تخلیه، شیر برقی، میکروسوئیچ و موتور را با مولتیمتر (تست اهم چک) بررسی کنید؛ اتصال کوتاه در این قطعات بلافاصله برد جدید را خواهد سوزاند | سوکتها را با دقت و بدون اعمال فشار بیش از حد در جای خود محکم کنید.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی بست
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی بست:
برای مشاهده لیست قیمت برد های لباسشویی بست اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای هوم پارتینو
تضمین اصالت و کیفیت برتر قطعات الکترونیکی | بستهبندی کاملاً ایمن، ضد الکتریسیته ساکن و ضد ضربه برای ارسال به سراسر کشور | قیمتگذاری رقابتی و دسترسی بدون واسطه | ارائه مشاورههای تخصصی پیش از خرید توسط کارشناسان فنی | ارسال سریع سفارشات جهت جلوگیری از خواب دستگاه مشتری
پرسش و پاسخ
آیا میتوانم خودم برد را تعویض کنم؟
تعویض فیزیکی برد کار پیچیدهای نیست، اما یافتن علت سوختن برد قبلی بسیار مهم است. اگر برد قبلی به دلیل اتصالی در پمپ تخلیه سوخته باشد، نصب برد جدید بدون رفع مشکل پمپ، باعث سوختن مجدد برد در همان ثانیههای اول میشود. لذا حضور تکنسین الزامی است.
آیا این برد نیاز به پروگرم (برنامهریزی) مجدد دارد؟
مدل H8/1 به صورت پیشفرض برنامهریزی شده و آماده کار است و برای نصب روی برندهای ذکر شده (تکنو، بهی، زینکو، مرسی) که با این پلتفرم سازگارند، نیازی به پروگرم ثانویه از سوی خریدار ندارد.
تفاوت این برد با بردهای یونیورسال (همهکاره) چیست؟
این برد دقیقاً مطابق با طراحی فابریک دستگاههای نامبرده ساخته شده و تمامی برنامههای شستشو، سنسورها و نمایشگر فابریک دستگاه را بدون نیاز به تغییر در سیمکشی (وایرینگ) پشتیبانی میکند، در حالی که بردهای همهکاره نیازمند تغییرات گسترده در سیمکشی و حذف برخی قابلیتها هستند.
