معرفی اجمالی

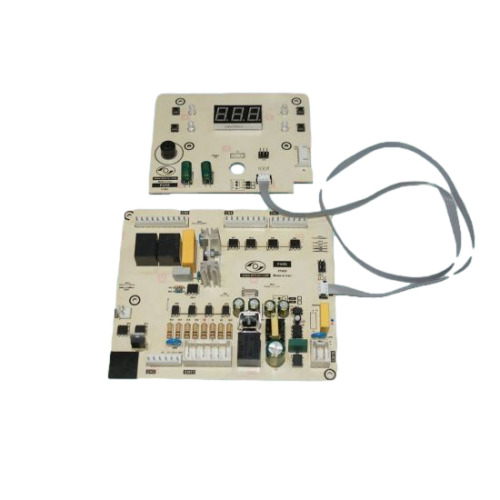

برد نمایشگر و پاور ماشین لباسشویی پارس مدل ۱۰۶۱، مجموعهای یکپارچه از سیستم پردازش قدرت و رابط کاربری است که به عنوان مغز متفکر و پل ارتباطی بین شما و دستگاه عمل میکند. بخش پاور این مدار وظیفه تامین تغذیه پایدار و فرماندهی به قطعات پرمصرف (مانند موتور و المنت) را بر عهده دارد، در حالی که بخش نمایشگر (پنل)، وظیفه دریافت فرامین، نمایش زمان باقیمانده، مراحل شستشو و کدهای خطا را انجام میدهد. استفاده از این قطعه فابریک و باکیفیت، تضمینکننده اجرای بینقص برنامههای شستشو و بازگشت عملکرد دستگاه به شرایط کارخانه است.
کاربردها
دریافت تنظیمات برنامه شستشو از طریق دکمههای پنل | نمایش دقیق وضعیت دستگاه، زمان شستشو و کدهای خطای احتمالی | تامین ولتاژ مستقیم (DCDCDC) برای مدارات منطقی (Logic) | فرماندهی قدرت به موتور، المنت حرارتی، شیرهای برقی و پمپ تخلیه | مدیریت یکپارچه ایمنی دستگاه از جمله قفل الکترونیکی درب (میکروسوئیچ)
ویژگیها
طراحی دوتکه یکپارچه (نمایشگر و پاور) کاملاً منطبق با مدل ۱۰۶۱ پارس | بهرهگیری از قطعات SMD با تلرانس پایین و طول عمر بالا | نمایشگر واضح با روشنایی استاندارد جهت دید کامل در نور محیط | دارای رگولاتورهای دقیق جهت محافظت از پردازنده در برابر نوسانات جزئی برق | پوشش محافظ عایق (رزین) جهت مقاومت در برابر رطوبت محیطی
توضیح تخصصی
از منظر معماری الکترونیکی، برد پاور پارس ۱۰۶۱ ولتاژ متناوب ورودی (220V220V220V) را دریافت کرده و از طریق ترانس یا مدار تغذیه سوئیچینگ (SMPS)، آن را به ولتاژهای کاری ایزوله 5V5V5V و 12V12V12V جهت تغذیه میکروکنترلر و رلهها تبدیل میکند. میکروکنترلر مستقر بر روی برد، سیگنالهای رابط کاربری (نمایشگر) را تحلیل کرده و از طریق آرایهای از ترایاکها و رلههای الکترومکانیکی، جریان بار را به عملگرهای قدرت سوئیچ میکند. طراحی مسیرهای مسی (Tracks) در این برد به گونهای است که توانایی تحمل جریانهای لحظهای بالا (Inrush Current) به ویژه هنگام راهاندازی موتور را دارا باشد.
نشانههای خرابی
روشن نشدن کامل صفحه نمایشگر و عدم واکنش به دکمهها | خاموش شدن ناگهانی پنل در حین کارکرد دستگاه | پرش اعداد، کمنور شدن یا نمایش کاراکترهای نامفهوم روی نمایشگر | عدم اجرای فرمان استارت با وجود روشن بودن پنل | ریست شدن مداوم دستگاه (تکرار یک مرحله از شستشو) | قفل شدن برد و عدم پاسخگویی به تغییر برنامهها
علل خرابی
نوسانات شدید در شبکه توزیع برق و عدم استفاده از محافظ استاندارد | اتصال کوتاه در قطعات مصرفکننده جریان بالا (المنت، موتور، پمپ) | نشت آب از محفظه جاپودری یا خرطومیها و نفوذ رطوبت به مدارهای چاپی | اعمال فشار فیزیکی بیش از حد به دکمههای پنل نمایشگر | فرسودگی خازنهای الکترولیتی مدار تغذیه در اثر کارکرد طولانیمدت
نکات خرید
حتماً پیش از ثبت سفارش، مدل دستگاه (پارس 1061) را با لیبل مشخصات و ظاهر برد سوخته مطابقت دهید | به سلامت فیزیکی سوکتهای ارتباطی بین برد پاور و نمایشگر دقت کنید | از آنجا که بردهای لباسشویی پارس دارای تنوع پارتنامبر هستند، بررسی تطابق کانکتورها الزامی است | برای جلوگیری از هدررفت زمان و هزینه، قطعه را صرفاً از فروشگاههای تخصصی و معتبر تهیه فرمایید.
راهنمای نصب
رعایت اصول ایمنی الزامی است؛ ابتدا دوشاخه لباسشویی را به طور کامل از پریز خارج کنید | هشدار حیاتی: پیش از نصب برد پاور جدید، تکنسین باید حتماً سلامت پمپ تخلیه، شیر برقی، المنت و میکروسوئیچ درب را با مولتیمتر بررسی کند. اتصال کوتاه در این قطعات، برد نو را در لحظه استارت خواهد سوزاند | سوکتهای ارتباطی بین برد تغذیه و پنل نمایشگر را با دقت و بدون فشار متصل کنید (طراحی سوکتها به صورت ضد خطا یا Foolproof است) | در هنگام نصب برد نمایشگر، مراقب باشید تا خارهای پلاستیکی پنل جلویی دچار شکستگی نشوند.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی بست
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی بست:
برای مشاهده لیست قیمت برد های لباسشویی بست اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای هوم پارتینو
ارائه قطعات فابریک، تستشده و دارای تضمین اصالت فیزیکی | بستهبندی چندلایه با پلاستیک حبابدار و آنتیاستاتیک جهت دفع ضربه و الکتریسیته ساکن در حین ارسال | ارسال سریع به تمامی نقاط کشور | پشتیبانی تخصصی رایگان جهت راهنمایی تکنسینها و مصرفکنندگان | قیمتگذاری شفاف و دسته اول
پرسش و پاسخ
آیا این برد نیاز به دانلود و نصب برنامه (پروگرام) دارد؟
خیر، این مجموعه (برد پاور و نمایشگر) دارای برنامه فابریک مختص لباسشویی پارس مدل ۱۰۶۱ است و میکروکنترلر آن به صورت کارخانهای برنامهریزی شده و آماده نصب و استفاده (Plug & Play) میباشد.
دکمههای پنل لباسشویی من کار نمیکند، آیا مشکل از برد است؟
در اکثر مواقع، عدم واکنش دکمهها ناشی از خرابی میکروسوئیچهای روی برد نمایشگر یا قطعی در مسیر ارتباطی بین برد نمایشگر و پاور است که با تعویض این مجموعه مشکل به طور کامل مرتفع میگردد.
آیا خرابی شیر برقی میتواند به برد آسیب بزند؟
بله کاملاً. شیر برقی فرمان خود را از ترایاکهای روی برد میگیرد. در صورتی که بوبین شیر برقی دچار اتصال کوتاه شود، جریان برگشتی باعث سوختگی شدید در قطعات نیمههادی برد خواهد شد.
