معرفی اجمالی

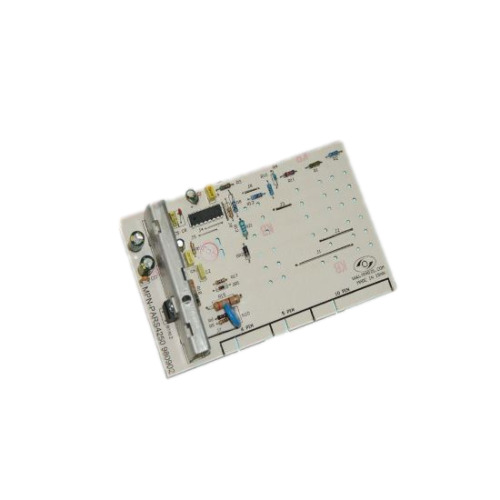

برد الکترونیکی ماشین لباسشویی پارس مدل ۴۲۵۰، به عنوان مغز متفکر و هسته مرکزی مدیریت دستگاه عمل میکند. این قطعه حیاتی وظیفه دریافت سیگنالها از سنسورها، پردازش تنظیمات انتخابی کاربر و ارسال فرامین دقیق به عملگرها (مانند موتور، المنت و پمپ تخلیه) را بر عهده دارد. استفاده از برد فابریک و باکیفیت برای مدل ۴۲۵۰، تضمینکننده بازگشت عملکرد دستگاه به بالاترین سطح راندمان کارخانه و جلوگیری از بروز ارورهای سیستماتیک در حین مراحل شستشو است.
کاربردها
مدیریت دقیق زمانبندی و توالی مراحل شستشو، آبکشی و خشککن | کنترل سرعت چرخش و جهت دور موتور | تنظیم دقیق دمای آب از طریق فرمان به المنت حرارتی | فرماندهی به شیرهای برقی جهت آبگیری دستگاه | مدیریت سیستم ایمنی و دریافت سیگنال قفل درب (میکروسوئیچ) و سنسور سطح آب (هیدروستات)
ویژگیها
طراحی سختافزاری و نرمافزاری کاملاً منطبق با لباسشویی پارس ۴۲۵۰ | بهرهمندی از قطعات SMD با تلرانس پایین و پایداری حرارتی بالا | مجهز به رلههای قدرتمند با توانایی تحمل آمپر بالا برای راهاندازی موتور و المنت | پوشش کامل مدار چاپی با رزین (Conformal Coating) جهت عایقبندی در برابر رطوبت | بدون نیاز به تغییر در سیمکشی و سوکتهای فابریک
توضیح تخصصی
در ساختار فنی برد پارس ۴۲۵۰، ولتاژ 220V220V220V از نوع ACACAC وارد مدار تغذیه (معمولاً سیستم سوئیچینگ SMPS) شده و به ولتاژهای پایدار و ایزوله 5V5V5V و 12V12V12V از نوع DCDCDC برای راهاندازی میکروکنترلر مرکزی و تحریک بوبین رلهها تبدیل میشود. میکروکنترلر این برد با تحلیل اطلاعات دریافتی از مقاومتهای متغیر (ترمیستور) و هیدروستات، زاویه آتش ترایاکها (Triacs) را برای کنترل موتور و شیرهای برقی تنظیم میکند. معماری مسیرهای جریان بالا (High Current Tracks) در این برد برای جلوگیری از داغ شدن مدار در حین کارکرد طولانیمدت المنت، با دقت بسیار بالایی قلعاندود و ضخیمسازی شده است.
نشانههای خرابی
خاموشی مطلق دستگاه و عدم روشن شدن چراغهای پنل | توقف ناگهانی ماشین لباسشویی در اواسط برنامه شستشو | عدم اجرای فرمان استارت با وجود دریافت برنامه | آبگیری مداوم یا عدم تخلیه آب (در صورت سالم بودن پمپ و شیر برقی) | نوسان شدید در دور موتور یا عدم چرخش دیگ | نمایش کدهای خطای نامربوط و قفل شدن سیستم عامل برد
علل خرابی
نوسانات ناگهانی ولتاژ برق شهری و عدم استفاده از محافظ | اتصال کوتاه یا آمپر کشیدن بیش از حد قطعات جانبی نظیر المنت و پمپ تخلیه | نفوذ آب، کف یا رطوبت شدید از محیط به داخل محفظه برد | فرسودگی و اتمام زغال موتور که منجر به ایجاد جرقه و نویزهای مخرب (Spikes) در مدار میشود | پایان عمر مفید قطعات الکترولیتی نظیر خازنهای مدار تغذیه
نکات خرید
پیش از ثبت سفارش، حتماً مدل دقیق دستگاه (۴۲۵۰) و ظاهر فیزیکی برد آسیبدیده را با تصاویر محصول مطابقت دهید | به تطابق چیدمان سوکتها و کانکتورها دقت کنید | با توجه به حساسیت قطعات الکترونیکی، برد را تنها از مراجع تخصصی با ضمانت اصالت فیزیکی تهیه کنید.
راهنمای نصب
حفظ ایمنی در اولویت است؛ ابتدا دستگاه را به طور کامل از جریان برق جدا کنید | هشدار حیاتی: پیش از نصب و راهاندازی برد جدید، تکنسین موظف است سلامت پمپ تخلیه، شیر برقی، المنت، موتور و میکروسوئیچ درب را با مولتیمتر (تست اهم و اتصال کوتاه) به دقت بررسی کند. سوختن برد نو در اثر اتصالی این قطعات از شایعترین خطاهای نصب است | سوکتها را با دقت و بدون اعمال فشار فیزیکی مضاعف جا بزنید (سوکتها به صورت استاندارد و جهتدار طراحی شدهاند) | پس از نصب، از آببندی بودن پنل و عدم احتمال ریزش آب روی برد اطمینان حاصل کنید.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی بست
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی بست:
برای مشاهده لیست قیمت برد های لباسشویی بست اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای هوم پارتینو
تأمین بردهای فابریک و استاندارد با تضمین سلامت فیزیکی | بستهبندی ایمن و چندلایه (پلاستیک حبابدار و محافظ آنتیاستاتیک) برای جلوگیری از آسیب در حمل و نقل | ارسال سریع و مطمئن به سراسر ایران | ارائه مشاوره تخصصی رایگان به تکنسینها برای عیبیابی دقیقتر | قیمتگذاری منصفانه و بدون واسطه
پرسش و پاسخ
آیا این برد نیاز به برنامهریزی (پروگرام کردن) دارد؟
خیر، برد لباسشویی پارس ۴۲۵۰ ارائهشده در هوم پارتینو، به صورت کارخانهای پروگرام شده و دارای نرمافزار فابریک است. این برد آماده به کار (Plug & Play) بوده و بلافاصله پس از نصب قابل استفاده است.
دستگاه من روشن میشود اما موتور نمیچرخد، آیا قطعا برد سوخته است؟
نه لزوماً. پیش از تعویض برد، باید زغالهای موتور، تاخو (Tacho) و سیمکشیهای ارتباطی بررسی شوند. اگر این موارد سالم بودند، احتمالاً رله چپگرد/راستگرد یا ترایاک موتور روی برد آسیب دیده است.
آیا خرابی پمپ تخلیه میتواند باعث سوختن برد پارس ۴۲۵۰ شود؟
بله، در صورتی که سیمپیچ پمپ تخلیه دچار اتصال کوتاه شود یا پمپ گریپاژ کند، جریان کشی شدیدی ایجاد میشود که مستقیماً به ترایاک مربوط به پمپ روی برد آسیب رسانده و مسیرهای مسی را میسوزاند.
