معرفی اجمالی

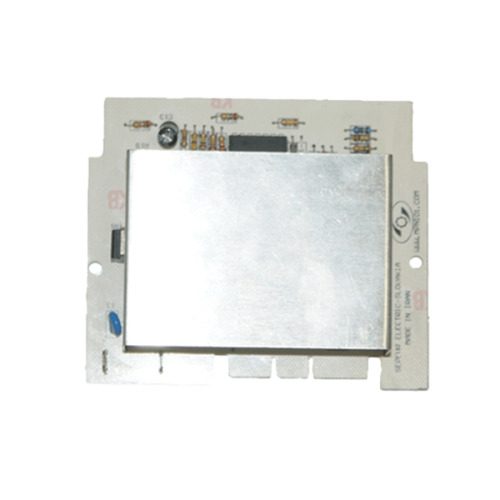

برد الکترونیکی ماشین لباسشویی سپهر الکتریک مدل فیشی، یکی از اجزای حیاتی و مغز متفکر در سیستم هدایت این دستگاهها به شمار میرود. این مدل از بردها به دلیل برخورداری از پایانهها و اتصالات فیشی، اتصالاتی بسیار محکم و مقاوم در برابر لرزشهای ناشی از کارکرد ماشین لباسشویی ایجاد میکنند. این قطعه وظیفه دریافت فرمانهای کاربر، پردازش آنها و توزیع دقیق جریان الکتریکی به سایر قطعات مکانیکی و الکترومکانیکی را بر عهده دارد. استفاده از متریال باکیفیت در مدار چاپی و پایههای فیشی، باعث کاهش افت ولتاژ و جلوگیری از بروز جرقه یا قطعی در طول چرخههای طولانی شستشو شده و عملکرد پایدار و بدون نقص دستگاه را تضمین میکند.
کاربردها
کنترل و زمانبندی دقیق تمامی مراحل شستشو، آبکشی و خشککن | مدیریت عملکرد موتور و تنظیم دور آن در مراحل مختلف | صدور فرمان قطع و وصل جریان به شیر برقی برای آبگیری | راهاندازی پمپ تخلیه در زمانهای مقرر | کنترل سیستم گرمایش آب از طریق ارسال فرمان به المنت (هیتر) | مدیریت قفل ایمنی درب (میکروسوئیچ) در حین کار دستگاه
ویژگیها
مجهز به پایانههای فیشی با روکش مقاوم در برابر اکسیداسیون و سولفاته شدن | ضریب ایمنی بالا به دلیل استحکام اتصالات و عدم شلشدگی در اثر لرزش | طراحی مدار (PCB) با ضخامت استاندارد و تحمل حرارتی بالا | سازگاری کامل با سیستم سیمکشی (وایرینگ) فابریک لباسشوییهای سپهر الکتریک | مجهز به رلههای قدرت صنعتی برای تغذیه پایدار موتور و المنت | دوام و طول عمر بالا در شرایط کارکرد سنگین
توضیح تخصصی
بردهای مدل فیشی به جای استفاده از سوکتهای چندپین یکپارچه، از ترمینالهای مجزا (Spade Terminals) برای انتقال جریان بهره میبرند. این معماری در انتقال جریانهای بالا (High Current) به قطعاتی نظیر هیتر و موتور، بسیار کارآمدتر عمل کرده و از ذوب شدن پلاستیک که در سوکتهای معمولی رایج است، جلوگیری میکند. این برد با دریافت پالسهای الکترونیکی از سنسورهایی مانند هیدروستات (سنسور سطح آب) و ترموستات، شرایط داخل دیگ را تحلیل کرده و از طریق ترایاکها (Triac) و رلههای تعبیهشده روی مدار، ولتاژ ۲۲۰ ولت شبکه را با زمانبندی مشخص شده توسط میکروکنترلر به عملگرها (Actuators) هدایت میکند. کیفیت لحیمکاری پایههای فیشی روی این بردها برای تحمل آمپراژ کششی قطعات مصرفی بهینهسازی شده است.
نشانههای خرابی
خاموشی مطلق دستگاه و عدم واکنش به فشردن کلیدها | اختلال در برنامههای شستشو و توقف ناگهانی در میان چرخه | کارکرد مداوم و قطع نشدن آبگیری یا عدم تخلیه آب | نچرخیدن دیگ با وجود شنیده شدن صدای موتور یا پمپ | استشمام بوی سوختگی پلاستیک یا قطعات الکترونیکی از قسمت پنل فرمان | سیاه شدن یا ذوب شدگی فیشهای متصل به برد | باز نشدن قفل درب پس از اتمام کار
علل خرابی
نوسانات مکرر و شدید ولتاژ برق شهری بدون استفاده از محافظ | اتصال کوتاه در مصرفکنندههایی مانند پمپ تخلیه، شیر برقی یا میکروسوئیچ | شل بودن اتصالات فیشی که منجر به ایجاد جرقه (آرک زدن) و تولید حرارت بالا میشود | نفوذ آب، رطوبت بالا یا کف مواد شوینده به محفظه قرارگیری برد | استهلاک طبیعی قطعات روی مدار مانند خازنها در اثر کارکرد طولانیمدت
نکات خرید
پیش از ثبت سفارش، حتماً ظاهر برد قدیمی خود و نحوه چیدمان فیشها را با تصاویر این محصول تطبیق دهید | به تعداد پایههای فیشی و لیبلهای چاپ شده روی مدار دقت کنید | در صورت تغییر رنگ یا سوختگی سیمهای متصل به فیشها در دستگاه خود، حتماً سرسیمها را نیز هنگام خرید برد جدید تعویض کنید | برای اطمینان از اصالت و کیفیت قطعه، خرید را از مراجع تخصصی و معتبر انجام دهید.
راهنمای نصب
رعایت اصول ایمنی و قطع کامل جریان برق دستگاه پیش از شروع کار الزامی است | به دلیل مجزا بودن فیشها، پیش از جدا کردن سیمها از برد قدیمی، حتماً یک یا چند عکس واضح از نقشه سیمکشی و جایگاه هر رنگ سیم تهیه کنید | نکته بسیار حیاتی: اتصالی در قطعات جانبی عامل اصلی سوختن برد است؛ پیش از اتصال برد جدید، پمپ تخلیه، شیر برقی و میکروسوئیچ را با مولتیمتر تست کنید | در صورتی که سرسیمهای لباسشویی سولفاته شده یا گشاد شدهاند، آنها را تعویض و با انبردست محکم کنید تا از ایجاد جرقه جلوگیری شود | نصب این قطعه به دلیل پیچیدگی اتصالات فیشی باید توسط تکنسین مجرب صورت گیرد.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی بست
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی بست:
برای مشاهده لیست قیمت برد های لباسشویی بست اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای هوم پارتینو
ارائه قطعات با بالاترین درجه کیفی و مطابقت کامل با نمونه فابریک | بستهبندی چندلایه و استاندارد جهت جلوگیری از آسیب به پایههای فیشی در طول ارسال | ارسال سریع و ایمن به تمامی نقاط کشور | تضمین قیمت منصفانه به دلیل دسترسی مستقیم و حذف واسطهها | پشتیبانی فنی و ارائه مشاوره تخصصی توسط کارشناسان پیش از خرید
پرسش و پاسخ
چرا پایههای فیشی روی برد قبلی من ذوب شده است؟
ذوب شدن پایههای فیشی معمولاً به دلیل شل بودن سرسیم متصل به آن یا جریانکشی بیش از حد یکی از قطعات (مانند المنت یا موتور) رخ میدهد. شل بودن اتصال باعث ایجاد مقاومت الکتریکی، جرقه زدن و تولید حرارت شدید میشود که در نهایت مدار چاپی و پلاستیکهای مجاور را ذوب میکند.
آیا برای نصب این برد نیاز به نقشه سیمکشی دارم؟
اگر پیش از جدا کردن برد سوخته از اتصالات آن عکس گرفته باشید، معمولاً نیازی به نقشه نخواهید داشت و میتوانید سیمها را دقیقاً مطابق قبل متصل کنید. علاوه بر این، روی برد علائم اختصاری جهت راهنمایی درج شده است.
آیا خودم میتوانم برد فیشی را تعویض کنم؟
با توجه به اینکه جابجایی اشتباه حتی یک فیش میتواند منجر به سوختن آنی برد جدید یا آسیب به قطعات دیگر دستگاه شود، و همچنین به دلیل ضرورت تست قطعات جانبی پیش از نصب، اکیداً توصیه میشود این کار را به تکنسین متخصص واگذار کنید.
