معرفی اجمالی

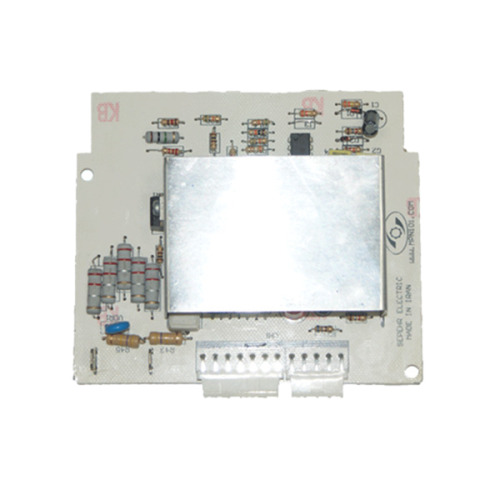

برد الکترونیکی ماشین لباسشویی سپهر الکتریک مدل SE 1000 از نوع سوکتی، یکی از قطعات استراتژیک و پردازشگر اصلی در سیستم فرمان این دستگاهها محسوب میشود. برخلاف مدلهای فیشی، این برد از سوکتهای یکپارچه و استاندارد برای ارتباط با سیمکشی دستگاه بهره میبرد که علاوه بر تسریع فرآیند نصب، احتمال خطای انسانی در جابجایی سیمها را به صفر میرساند. این قطعه هوشمند وظیفه تحلیل برنامههای انتخابی کاربر، زمانبندی دقیق و ارسال فرمانهای الکتریکی به تمامی عملگرها نظیر موتور، شیر برقی و پمپ تخلیه را بر عهده دارد. استفاده از قطعات الکترونیکی باکیفیت در مدار چاپی این محصول، عملکرد پایدار و بدون وقفه لباسشویی را در طول چرخههای متعدد شستشو تضمین میکند.
کاربردها
پردازش و اجرای دقیق برنامههای شستشو، آبکشی و خشککن | کنترل هوشمند دور موتور در مراحل مختلف کارکرد | زمانبندی و مدیریت باز و بسته شدن شیر برقی جهت آبگیری | ارسال فرمان فعالسازی به المنت برای تنظیم دمای آب | مدیریت عملکرد پمپ تخلیه در انتهای چرخهها | کنترل مکانیزم قفل ایمنی درب (میکروسوئیچ)
ویژگیها
مجهز به کانکتورها و سوکتهای یکپارچه و ضد خطا (Foolproof) جهت نصب ایمن | برد مدار چاپی (PCB) با کیفیت بالا و مقاومت حرارتی مطلوب | محافظت شده در برابر نوسانات فرکانسی شبکه برق | سازگاری سختافزاری و نرمافزاری ۱۰۰٪ با لباسشوییهای سپهر الکتریک مدل SE 1000 | مجهز به رلههای قدرت صنعتی و ترایاکهای با دوام | طول عمر بالا و استهلاک پایین در شرایط استفاده مداوم
توضیح تخصصی
معماری این برد کنترل بر پایه یک میکروکنترلر مرکزی برنامهریزی شده است که به عنوان مغز سیستم عمل میکند. این میکروکنترلر دادههای ورودی از سنسورها (نظیر ترمیستور و هیدروستات) را دریافت کرده و با الگوریتمهای از پیش تعیین شده برای مدل SE 1000 تطبیق میدهد. سپس از طریق درایورها و ترایاکها (Triacs)، جریان متناوب ۲۲۰ ولت را به مصرفکنندههای توان بالا سوئیچ میکند. طراحی سوکتی (Socket-based) این برد، یکپارچگی سیگنال (Signal Integrity) را بهبود بخشیده و با کاهش مقاومت تماسی در محل اتصالات، از افت ولتاژ و ایجاد نویزهای الکترومغناطیسی (EMI) که میتوانند در عملکرد پردازنده اختلال ایجاد کنند، جلوگیری مینماید.
نشانههای خرابی
روشن نشدن کامل دستگاه با وجود اتصال به برق | توقف ناگهانی ماشین لباسشویی در حین اجرای برنامه | اختلال در تایمر و به هم ریختگی زمانبندی شستشو | عدم اجرای فرمان آبگیری، تخلیه یا گرم کردن آب | قفل شدن درب و باز نشدن آن پس از پایان کار | کارکرد مداوم موتور یا پمپ بدون توقف | نمایش کدهای خطا (ارور) مرتبط با برد روی نمایشگر (در صورت وجود)
علل خرابی
نوسانات شدید و ناگهانی ولتاژ برق شهری | اتصالی و جریانکشی بیش از حد مجاز در قطعاتی مانند پمپ، شیر برقی یا موتور | نفوذ رطوبت، آب یا کف مواد شوینده به محفظه داخلی برد | استهلاک طبیعی قطعات الکترونیکی نظیر خازنهای الکترولیت یا رلهها در اثر کارکرد طولانی | نفوذ حشرات به داخل پنل و ایجاد اتصال کوتاه روی مدار
نکات خرید
قبل از خرید، مدل دقیق دستگاه خود (SE 1000) و نوع اتصالات برد (سوکتی) را با دقت بررسی کنید | به ظاهر سوکتها، تعداد پینها و لیبلهای روی قطعه توجه فرمایید | در صورت مشاهده سوختگی روی سوکتهای سیمکشی دستگاه، حتماً پیش از نصب برد جدید، دسته سیم را ترمیم کنید | برای اطمینان از اصالت قطعه و دریافت محصول باکیفیت، خرید خود را صرفاً از فروشگاههای معتبر و تخصصی انجام دهید.
راهنمای نصب
ایمنی در اولویت است؛ پیش از هر اقدامی، دوشاخه دستگاه را از پریز برق جدا کنید | به دلیل طراحی سوکتی، نصب این برد نسبت به مدلهای فیشی سادهتر است، اما همچنان نیازمند دقت بالا میباشد | سوکتها به گونهای طراحی شدهاند که فقط در جهت صحیح جا میروند؛ از اعمال فشار بیش از حد برای اتصال آنها خودداری کنید | نکته بسیار حیاتی: سوختن برد معمولاً معلول یک خرابی دیگر است؛ حتماً پمپ تخلیه، میکروسوئیچ و شیر برقی را پیش از نصب برد جدید بررسی و تست کنید | به دلیل حساسیت قطعات الکترونیکی به الکتریسیته ساکن و ضرورت تستهای اولیه، نصب باید توسط تکنسین مجرب لوازم خانگی انجام پذیرد.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی بست
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی بست:
برای مشاهده لیست قیمت برد های لباسشویی بست اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای هوم پارتینو
تامین قطعات اصلی با تضمین بالاترین کیفیت و کارایی | بستهبندی ایمن، ضد ضربه و ضد الکتریسیته ساکن برای محافظت کامل از برد در حین حمل و نقل | ارسال سریع، مطمئن و پیگیری سفارشات تا زمان تحویل | قیمتگذاری رقابتی و منصفانه به واسطه تامین مستقیم کالا | ارائه مشاوره فنی و تخصصی توسط کارشناسان مجرب هوم پارتینو جهت خریدی مطمئن
پرسش و پاسخ
تفاوت این برد سوکتی با مدل فیشی سپهر الکتریک چیست؟
عملکرد کلی هر دو برد در کنترل دستگاه مشابه است، اما تفاوت اصلی در نحوه اتصال به سیمکشی دستگاه است. مدلهای سوکتی دارای کانکتورهای چند پین و یکپارچه هستند که نصب سریعتر و با خطای کمتری دارند، در حالی که مدلهای فیشی از پایانههای مجزا برای اتصال تک تک سیمها استفاده میکنند و معمولاً در مدلهای قدیمیتر یا طراحیهای متفاوت کاربرد دارند.
آیا برای نصب این برد نیاز به لحیمکاری یا تغییر در سیمکشی دارم؟
خیر، این برد کاملاً با استانداردهای فابریک مدل SE 1000 طراحی شده و دارای اتصالات سوکتی است (Plug and Play). در صورتی که سیمکشی دستگاه شما سالم باشد، نیازی به هیچگونه تغییر، بریدن سیم یا لحیمکاری نخواهید داشت.
دلیل توقف ناگهانی ماشین لباسشویی در وسط برنامه چیست؟ آیا قطعا برد خراب است؟
توقف در حین کار میتواند ناشی از خرابی برد باشد، اما همیشه اینطور نیست. خرابی قطعاتی مانند هیدروستات، المنت، سنسور دما و حتی گرفتگی فیلتر پمپ تخلیه نیز میتواند چرخه شستشو را متوقف کند. به همین دلیل عیبیابی دقیق توسط تکنسین پیش از تعویض برد ضروری است.
