معرفی اجمالی

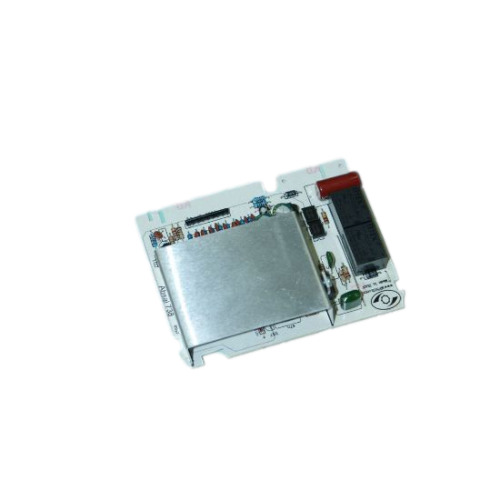

برد الکترونیکی ماشین لباسشویی آبسال مدل ۷۳۸، قطعهای حیاتی و پردازشگر اصلی در سیستم کنترل این دستگاه است. این برد هوشمند به عنوان مغز متفکر لباسشویی، وظیفه دریافت فرامین کاربر از طریق پنل کاربری، تحلیل آنها و صدور دستورات لازم به سایر قطعات مکانیکی و الکترومکانیکی را بر عهده دارد. با استفاده از این قطعه باکیفیت و فابریک، هماهنگی دقیقی بین زمانبندی، کنترل سطح آب، دما و دور موتور ایجاد میشود که نتیجه آن شستشویی ایدهآل و محافظت از بافت پارچههاست. قطعات الکترونیکی با دوام به کار رفته در این مدار چاپی، عملکردی پایدار و طول عمر بالایی را برای لباسشویی آبسال شما به ارمغان میآورد.
کاربردها
کنترل کامل چرخههای شستشو، آبکشی و خشککن | مدیریت دقیق دور موتور در مراحل مختلف و جلوگیری از لرزش | زمانبندی باز و بسته شدن شیرهای برقی برای آبگیری | فرماندهی به المنت حرارتی جهت رسیدن به دمای مطلوب | کنترل عملکرد پمپ تخلیه برای خروج آب کثیف | مدیریت سیستم ایمنی و قفل درب (میکروسوئیچ)
ویژگیها
تولید شده با بالاترین استانداردهای کیفی و قطعات SMD مرغوب | مقاومت حرارتی بالا و ایمن در برابر نوسانات رایج برق | سازگاری سختافزاری و نرمافزاری ۱۰۰٪ با ماشین لباسشویی آبسال مدل ۷۳۸ | دارای لایه محافظ (رزین) برای جلوگیری از نفوذ رطوبت | رلههای قدرتمند برای فرماندهی بینقص به موتور و هیتر
توضیح تخصصی
معماری برد آبسال ۷۳۸ بر پایه یک میکروکنترلر برنامهریزی شده است که سیگنالهای دریافتی از سنسورها (مانند سنسور دما و هیدروستات) را به صورت پیوسته مانیتور میکند. این پردازنده با بهرهگیری از الگوریتمهای شستشوی تعبیهشده، از طریق درایورها و ترایاکها، جریان متناوب 220V220V220V را به صورت کنترلشده به عملگرهای قدرت سوئیچ میکند. طراحی مدار به گونهای است که تداخلات الکترومغناطیسی (EMI) به حداقل رسیده و پایداری ولتاژ در بخشهای حساس لاجیک برد حفظ میشود.
نشانههای خرابی
روشن نشدن کامل لباسشویی با وجود برقدار بودن پریز | خاموش شدن ناگهانی دستگاه در حین شستشو | توقف برنامه و عدم پرش به مرحله بعدی (هنگ کردن) | کار نکردن یکی از عملگرها (مثلاً موتور میچرخد اما آب تخلیه نمیشود) | نمایش کدهای خطا و چشمک زدن غیرعادی چراغهای پنل | قفل ماندن درب پس از اتمام کار
علل خرابی
نوسانات شدید ولتاژ شبکه برق شهری | جریانکشی غیرعادی یا اتصالی در قطعات جانبی نظیر پمپ تخلیه، شیر برقی یا المنت | نفوذ رطوبت یا آب به دلیل نشتی داخلی دستگاه | فرسودگی طبیعی قطعات الکترونیکی مانند خازنها در اثر کارکرد طولانیمدت | قرارگیری دستگاه در محیطهای به شدت مرطوب بدون تهویه مناسب
نکات خرید
پیش از ثبت سفارش، مدل دقیق لباسشویی خود (۷۳۸) را با مشخصات محصول تطبیق دهید | به شکل ظاهری سوکتها و چیدمان قطعات روی برد دقت کنید | در صورت سوختگی شدید برد قبلی، علت اصلی (مانند اتصالی موتور یا پمپ) را بیابید | برای اطمینان از اصالت و کیفیت عملکرد، خرید خود را از تامینکنندگان تخصصی قطعات لوازم خانگی انجام دهید.
راهنمای نصب
ایمنی در اولویت است؛ حتماً پیش از شروع کار، دوشاخه را از پریز برق جدا کنید | نکته بسیار حیاتی: سوختگی برد معمولاً به دلیل خرابی قطعات دیگر رخ میدهد. حتماً پمپ تخلیه، میکروسوئیچ درب، المنت و شیر برقی را پیش از نصب برد جدید با مولتیمتر تست کنید تا از اتصال کوتاه جلوگیری شود | اتصالات سوکتی را با دقت و بدون اعمال فشار مضاعف در جای خود قرار دهید | نصب برد به دلیل حساسیتهای الکترونیکی باید توسط تکنسین مجرب و متخصص انجام شود.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی بست
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی بست:
برای مشاهده لیست قیمت برد های لباسشویی بست اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
مزایای هوم پارتینو
تضمین اصالت و سلامت فیزیکی قطعه | بستهبندی ایمن، ضد ضربه و ضد الکتریسیته ساکن جهت جلوگیری از آسیبهای حین حمل | ارسال سریع و مطمئن به سراسر کشور | قیمتگذاری رقابتی و منصفانه | پشتیبانی و مشاوره فنی پیش از خرید توسط کارشناسان مجرب هوم پارتینو
پرسش و پاسخ
آیا این برد نیاز به برنامهریزی مجدد (پروگرام) دارد؟
خیر، این برد کاملاً فابریک و مختص مدل ۷۳۸ آبسال میباشد و برنامههای شستشو به صورت پیشفرض روی میکروکنترلر آن پروگرام شده است و صرفاً با نصب فیزیکی آماده به کار میشود (Plug and Play).
دستگاه من آبسال است اما مدل دقیق آن را نمیدانم، آیا این برد مناسب است؟
بردهای لباسشویی برای مدلهای مختلف تفاوتهای نرمافزاری و سختافزاری دارند. حتماً باید مدل دقیق دستگاه (که معمولاً روی لیبل پشت یا جلوی دستگاه درج شده) را بررسی کنید. این برد منحصراً برای مدل ۷۳۸ طراحی شده است.
اگر پمپ تخلیه خراب باشد میتواند باعث سوختن برد جدید شود؟
بله، قطعاتی مانند پمپ تخلیه و شیر برقی به طور مستقیم از برد فرمان میگیرند. در صورت اتصالی در سیمپیچ آنها، جریان بیش از حد کشیده شده و باعث سوختن ترایاک یا رلههای مربوطه روی مدار میشود.
