معرفی اجمالی

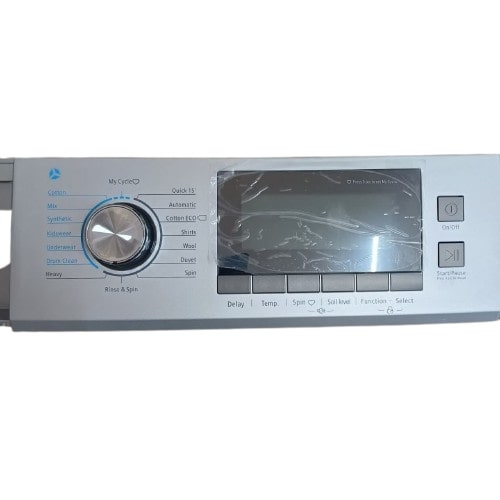

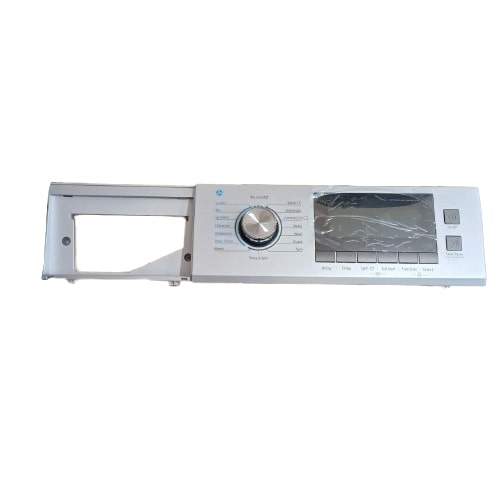

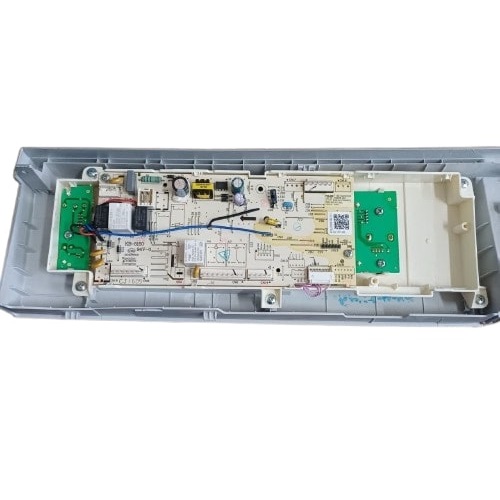

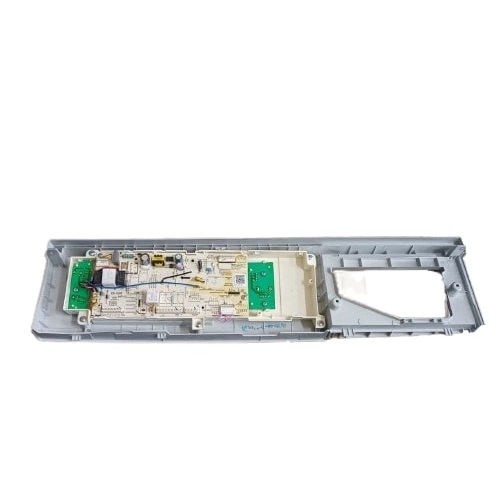

این برد اصلی و نمایشگر دو تکه (FILIN P/N 16‑05‑06) برای مدل‌های ۶ برنامه لباسشویی پاکشوما طراحی شده است. سیستم آن توان کنترل موتور اینورتر، هیتر، پمپ تخلیه و سنسورهای NTC و تاخو را دارد. در این نسخه، برد اصلی در پایین قرار می‌گیرد و برد نمایشگر در پشت پنل جلویی، که از طریق سوکت شناخته‌شده CN6 ارتباط می‌گیرند.
مناسب برای
- ماشین لباسشویی پاکشوما مدل‌های ۶ برنامه با ولوم وسط.
- سری LED EN ۱۴۰۰ RPM و ظرفیت ۹ کیلوگرم.
- کد فنی برد: FILIN 17138100007624 / P/N 16‑05‑06.
- مدل‌های سازگار: WM‑61400 ، WM‑61420 ، WM‑61200 و سایر مدل‌های OEM.
ویژگی‌های اصلی
- ولتاژ ورودی: ۲۲۰‑۲۴۰ ولت AC ۵۰ Hz.
- سیستم کنترل: Inverter PWM Digital.
- دور خشک‌کن: ۱۴۰۰ RPM.
- حافظه‌ی داخلی برنامه‌ی ۶ مرحله‌ای.
- خروجی های جدا برای پمپ تخلیه، هیتر، تاخو ژنراتور.
- مدار EMI Filter نویزگیر و فیوز داخلی.
- پوشش لاک محافظ در محیط‌های مرطوب.
- استاندارد تولیدی ROHS (فاقد سرب).
توضیح فنی
برد اصلی دارای یک ریزکنترلگر مرکزی (۸۰۵۱ Core) برای مدیریت PWM و خواندن داده‌های تاخوژنراتور است. پایه‌ی CN15 برای ارتباط با سنسور دما (‑۵ V / Sensor / GND) و CN6 برای انتقال سیگنال نمایشگر LED استفاده می‌شود. بر روی برد خازن اصلاح ضریب توان ۲۷۵ ولت و رله‌ی ۱۰ آمپری برای هیتر قرار دارد.
علائم خرابی
- روشن نشدن نمایشگر یا عدم واکنش کلیدها.
- خطاهای E3 ـ E4 ـ Er07.
- عدم چرخش دیگ در حالت خشک‌کن.
- بوی الکترونیکی یا سوختگی از برد اصلی.
- کار نکردن ولوم انتخاب برنامه.
دلایل خرابی رایج
- نوسانات برق شدید.
- نفوذ رطوبت به پشت پنل.
- اتصال کوتاه در پمپ یا هیتر.
- خرابی برد نمایشگر (CN6 Connector).
نکات زمان خرید
- همخوانی کامل کد P/N 16‑05‑06 را با برد قدیمی بررسی کنید.
- سوکت‌ها و چیدمان پین‌ها را مقایسه کنید.
- برد باید لاک محافظ داشته باشد و دارای QR کد FILIN باشد.
- نسخه‌های بدون برچسب ROHS نمونه‌های آزمایشی‌اند و پیشنهاد نمیشود.
راهنمای نصب
برق کامل را قطع کنید.
برد قدیمی را با عکس‌برداری از سوکت‌ها خارج کنید.
برد اصلی و برد نمایشگر را در محفظه‌ی اصلی و پنل جلویی جاگذاری کنید.
اتصال CN6 پل اصلی را دقیق درست بزنید.
تست خشک‌کن در دور ۷۰۰ تا ۱۴۰۰ انجام شود.
پس از باز کردن پلمب برد، امکان مرجوعی وجود ندارد.
