معرفی اجمالی:
کمپرسور CMA069LHEM از سری موتورهای هرمتیک LG است که برای یخچالهای کوچک و متوسط تا ۱۵ فوت ساخته شده. این مدل با توان ¼ اسب (حدود 220 وات)، گاز R134a را به صورت بهینه تراکم میکند و با راندمان بالا در دمای محیط بالا نیز عملکرد پایدار دارد. برچسب انرژی کلاس B را دارد و در کشور چین (OEM LG کره) تولید میشود.
کاربردهای محصول:
- یخچالهای LG خانگی 9 تا 15 فوت
- جایگزین CMA075LAEM، GAJ75، QX069 در سرویس تعمیر خانگی
- سیستمهای سرمایش تکفاز خانگی و ویترینی
- قابل استفاده در بازسازی سیستم های R134a
ویژگیهای اصلی:
- توان واقعی: ¼ HP ≈ 220 W
- نوع مبرد: R134a
- نوع کمپرسور: Hermetic Reciprocating (پیستونی تراکمی داخلی)
- ولتاژ کاری ۲۰۰–۲۴۰ V / 50 Hz
- کلاس انرژی B با COP ≈ 1.68
- خازن راهانداز CBB65A‑2 ظرفیت 5 µF / 450 V
- سیستم Thermal Overload Protection (محافظت حرارتی داخلی)
- پایههای NBR ضد لرزش و ضد زنگ
توضیح تخصصی (فنی):
این مدل از نوع Hermetic Reciprocating بوده که با استفاده از مکانیزم پیستونی‑کرنکی، گاز R134a را در سیکل تراکمی تحت فشار قرار میدهد. درایو الکتریکی با سیمپیچ مسی و رله Overload Type کلاس SPP کار میکند.
بدنه فولادی با رنگ اپوکسی مشکی، ضد خوردگی و دارای جوش حلقوی کامل برای جلوگیری از نشتی است. در بنچ تست فنی، فشار مکش ≈ 1.5 bar و دهش ≈ 11 bar در دمای کندانس ۵۵ درجه ثبت شده، که برای مناطق گرمسیری نیز پایدار است.

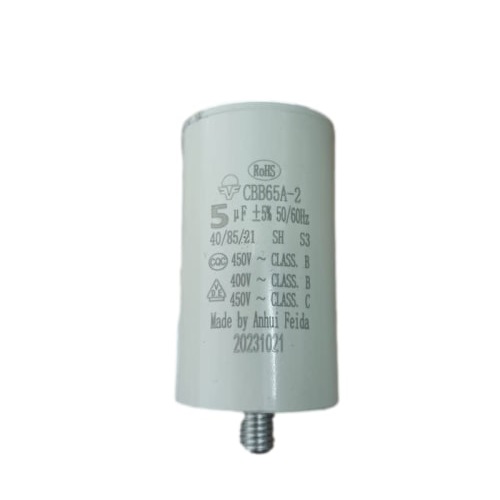

خازن راهانداز نوع CBB65A‑2 ساخته Anhui Feida (چین) است؛ ظرفیت 5 µF ± 5%، ولتاژ مجاز 450 V، کلاس B/C، بازه دما 40–85°C با بدنه پلاستیک ABS.
نشانههای خرابی یا استهلاک:
- روشن و خاموش شدن پیاپی بدون سرمایش مؤثر
- صدای کلیک مداوم از رله راهانداز
- داغ شدن بیش از حد بدنه کمپرسور
- نشتی روغن یا سیاه شدگی در محل جوش
علل خرابی رایج:
- نوسان شدید ولتاژ شهری یا قطع ناگهانی برق
- خرابی رله ، اورلود یا خازن راهانداز
- شارژ غلط گاز یا استفاده از مبرد ناسازگار
- انسداد در کندانسور و افزایش فشار دهش
نکات مهم زمان خرید:
- تطبیق کد مدل (CMA069LHEM / CMA069LAEM) با مدل فعلی یخچال
- بررسی نوع گاز (فقط R134a)
- توان موتور ¼ HP برای یخچالهای تا ۱۵ فوت
- وجود خازن اصلی 5µF / 450V در بستهبندی
راهنمای استفاده یا نصب:
1.تخلیه گاز قدیمی و جداکردن کمپرسور سوخته.
2. نصب کمپرسور جدید روی پایههای NBR به صورت تراز.
3. اتصال لولههای مکش و دهش با لحیم نقره و واشر آببندی.
4.سیمکشی مطابق دایگرام رله و اورلود.
5. وکیوم حداقل ۱۵ دقیقه، تزریق R134a در فشار استاندارد و بررسی عملکرد.
جدول قدرت کمپرسور یخچال
-
- یخچال معمولی → 80 تا 150 وات
- یخچال ساید → 120 تا 200 وات
- یخچال صنعتی → 200 تا 400 وات
جریان کاری:
نحوه تست کمپرسور یخچال
ابزار مورد نیاز:
- مولتیمتر (برای تست سیمپیچها)
- مانومتر (برای تست فشار گاز)
- آمپرمتر (برای اندازهگیری جریان)
مراحل تست:
- قطع برق یخچال برای ایمنی
- شناسایی پایههای کمپرسور (Common, Start, Run)
- تست مقاومت سیمپیچها با اهممتر:
- مقاومت بین C-S: 10-30Ω
- مقاومت بین C-R: 3-10Ω
- مقاومت بین S-R: مجموع دو مقدار بالا
- اگر مقاومت بینهایت یا صفر بود، کمپرسور معیوب است.
تست فشار کمپرسور یخچال
- اتصال مانومتر به خطوط Low Side و High Side.
- مقادیر طبیعی فشار:
- Low Side: 50-100 PSI (در حالت کارکرد)
- High Side: 150-300 PSI (بسته به مدل)
- اگر فشار پایینتر از حد استاندارد باشد، احتمال نشت گاز یا خرابی کمپرسور وجود دارد.
تست سالم بودن موتور یخچال
- تست مکانیکی:
- کمپرسور باید لرزش ملایم داشته باشد.
- صدای غیرعادی (تق تق یا وزوز بلند) نشانه خرابی است.
- تست الکتریکی:
- جریان راهاندازی نباید بیش از 5-7 آمپر باشد.
- اگر موتور گرمای غیرعادی دارد، ممکن است سیمپیچها سوخته باشند.
نکته فنی: کمپرسورهای هرماتیک اگر معیوب شوند، معمولاً تعمیر ندارند و باید تعویض شوند.
برای تشخیص دقیقتر، از تکنسینهای مجرب کمک بگیرید.
مزایای خرید از هومپارتینو:
- قطعه اصلی LG با برچسب فنی QR‑Code

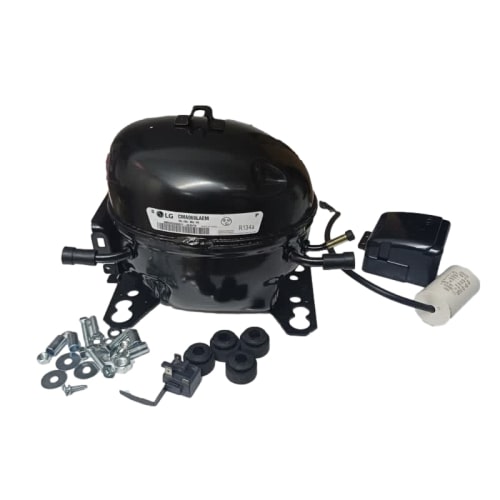

- خازن CBB65A‑2 ، رله SPP، اورلود و بوش لرزش گیر در بسته
- تست فنی پیش از ارسال و ضمانت عملکرد واقعی
- ضمانت اصالت و سلامت کمپرسور
پرسش و پاسخ پرتکرار (FAQ):
۱. این کمپرسور برای چه یخچالهایی مناسب است؟
برای یخچالهای 9 تا 15 فوت خانگی الجی و سریهای مشابه سامسونگ.
۲. توان واقعی چقدر است؟
¼ اسب بخار ≈ 220 وات با COP 1.68.
۳. آیا خازن و رله همراه دارد؟
بله، شامل رله SPP، اورلود، خازن 5µF / 450V.
۴. کشور سازنده چیست؟
چین (OEM LG Korea).
۵. گاز سازگار کدام است؟
فقط R134a ؛ سایر مبردها باعث خرابی میشوند.
