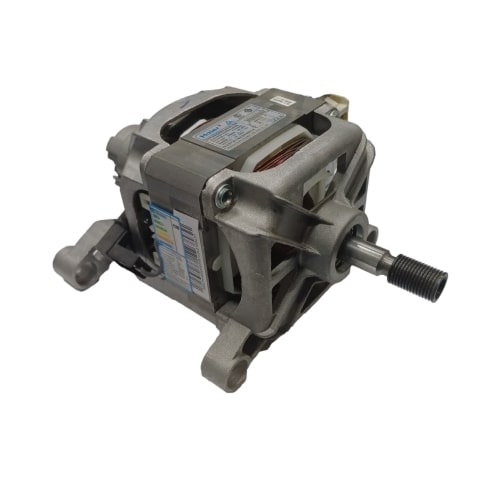

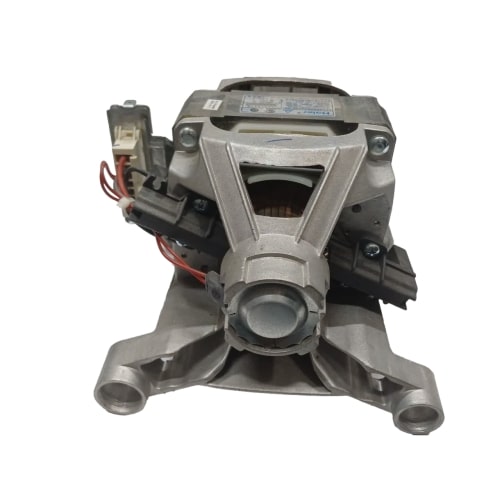

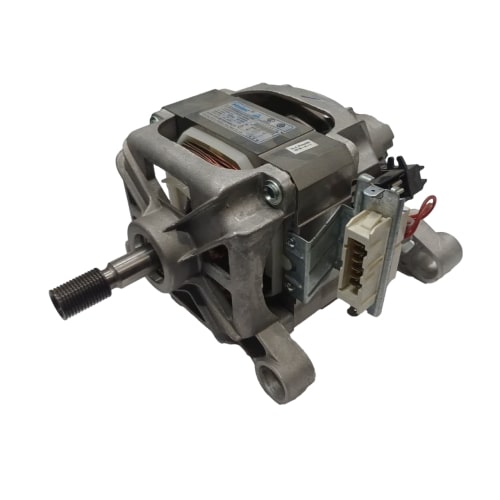

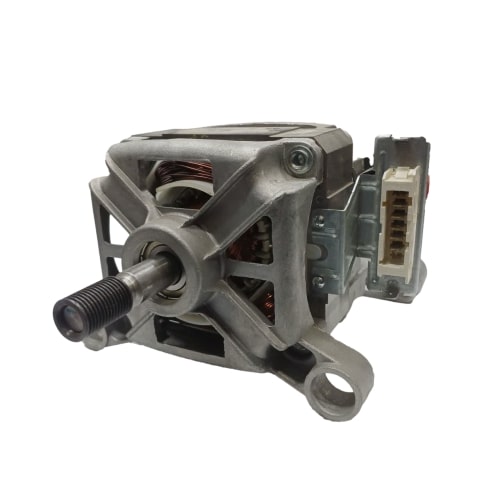

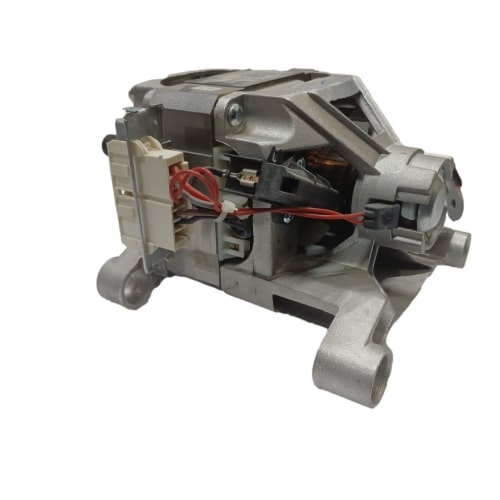

معرفی اجمالی
این موتور اصلی در سری لباسشوییهای حایر و اسنوا به کار میرود و وظیفه گردش دیگ در مرحلههای شستشو و آبگیری را بر عهده دارد.
مدل HCD63/39A از نوع Electronic Control Motor است و با ولتاژ ۲۲۰–۲۴۰ ولت و توان ۲۲۰ وات عمل میکند.
دارای ۶ پایه فیش برای ارتباط با برد الکترونیکی اصلی است (چهار سیم گردش + دو سیم سنسور تاخو).
کاربرد محصول
- قابل استفاده در لباسشوییهای ۵ تا ۸ کیلویی اسنوا و حایر
- مناسب برای مدلهای HWM80‑1269 | SWM‑72 | SWD‑72 | SWM‑610 | SWD‑82
- گردش دیگ در مرحلههای Wash / Spin / Rinse
- جایگزین فابریک برای موتورهای کد HCD63/38A و HCD63/39A
ویژگیهای اصلی
- ولتاژ کاری: ۲۲۰ تا ۲۴۰ ولت AC
- فرکانس ۵۰/۶۰ هرتز
- توان نامی ۲۲۰ وات
- سرعت ۱۳ هزار دور در دقیقه (۱۳ ۰۰۰ rpm)
- جریان ۱٫۹ آمپر
- کلاس عایق F (۱۵۵ °C)
- سیمپیچ تمام مس با لاک استاندارد CLF/155
- شافت ۵ سانتیمتر با قطر ۸ میلیمتر
- فاصلهٔ پایهٔ جلویی ۱۶ سانتیمتر | پایهٔ کناری ۱۶ سانتیمتر
- اتصال ۶ پین – ۲ پایه تاخو + ۴ پایه گردش
- تولید OEM در کارخانه Wolong Electric Zhangqiu Haier Motor Co. Ltd
توضیح تخصصی (فنی)
موتور HCD63/39A (AL) در واقع موتور قابل کنترل الکترونیکی (Electronic Control Motor) از نوع Universal Motor است که هم در دور پایین و هم در دور بالا قابلیت تنظیم دارد.
برد اصلی ماشین با پالسهای PWM جهت و دور گردش را تنظیم میکند، و سنسور تاکومتر (تاخو) در پشت محور برای کنترل دقیق سرعت دیگ به کار میرود.
طراحی دو بلبرینگی و هوزینگ آلومینیومی سبک باعث کاهش حرارت و افزایش دوزندگی در دور بالا میشود.
نشانههای خرابی یا استهلاک
- کاهش سرعت چرخش یا نچرخیدن دیگ
- بوی سوختگی در محل اتصال
- صدای غیرعادی در مرحله Spin
- خطاهای E3 یا E4 روی نمایشگر
- آسیب به سیمپیچ به دلیل اضافه بار
علل خرابی رایج
- فرسودگی بلبرینگها
- نفوذ آب به داخل پیچک
- اتصال کوتاه در فیوز اصلی
- قطع سنسور تاخو یا شکستن محور
- استارت زودهنگام در هنگام بارگذاری سنگین
نکات هنگام خرید

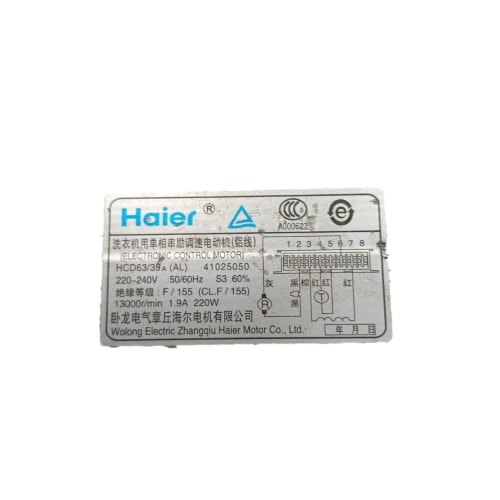

- مطابقت کد روی بدنه: HCD63/39A (AL)
- بررسی تعداد فیش ۶ پین (نه ۴ پین)
- اندازهگیری فاصله پایهها = ۱۶ × ۱۶ سانتیمتر
- طول شافت ۵ cm با شیار چهارگوش
- دقت در نوع برد موتور (فقط برای مدلهای Electronic Control)
راهنمای نصب و اتصال
برق را کامل قطع کنید.
کمربند پشتی و تسمه را باز نمایید.
سوکت ۶ پین را مطابق نقشه روی بدنه متصل سازید.
جهت چرخش را با کابلهای B‑R تطبیق دهید.
پس از نصب، تست دور کم ۱۵ ثانیه انجام دهید.
هشدار: در صورت باز شدن پلمب سیمپیچ، ضمانت غیرقابل اعمال خواهد بود.
قیمت موتور لباسشویی دست دوم
برای استعلام قیمت و موجودی موتور لباسشویی استوک اینجا کلیک کنید
مشخصات موتور لباسشویی
قبل از خرید یا تعویض موتور، بررسی مشخصات موتور لباسشویی ضروری است. مهمترین مشخصات عبارتند از:
- توان مصرفی (Power) بر حسب وات
- سرعت چرخش (RPM)
- تکنولوژی موتور: تسمهای یا Direct Drive
- ولتاژ و فرکانس کاری
- سازگاری با مدل و برند لباسشویی
قیمت انواع موتور لباسشویی
برای مشاهده قیمت انواع موتور لباسشویی اینجا کلیک کنید
قیمت موتور لباسشویی قدیمی
هوم پارتینو مرجع تخصصی هست که حتی خیلی از قطعات قدیمی لباسشویی را نیز پوشش میدهد
برای استعلام قیمت و موجودی موتور لباسشویی قدیمی اینجا کلیک کنید
مزایای خرید از هومپارتینو
- اصالت کد فنی Haier HCD63/39A (AL) OEM
- بستهبندی ایمن ضد رطوبت
- مشاوره فنی نصب و سیمبندی
- ارسال سریع و پست درون‑شهری ۲۴ ساعته
- قطعات برقی غیرقابل مرجوع پس از بازشدن پلمب
پرسش و پاسخ (P & FAQ)
آیا این موتور در مدل SWD‑72 اسنوا کار میکند؟
بله این کد HCD63/39A برای مدل SWD‑72 دقیقاً فیت و فابریک است.
آیا ۶ فیش با ۴ فیش قابل جایگزینی است؟
خیر؛ فیش و مدار کنترل متفاوت است و قابل تبدیل نیست.
چگونه تشخیص بدهم موتور اصلی Haier است؟
برچسب نقرهای با لوگوی آبی Haier و نقشه فیشبندی بر بدنه نشانهٔ اصالت است.
دور خشککن چقدر است؟
حدود ۱۳ ۰۰۰ rpm، با برد اینورتر قابل کنترل تا ۹ سرعت مجزا.
آیا سیمپیچ مس است یا آلومینیوم؟
در مدل (AL) سیمپیچ تمام مس است و در نسخه ALU کمی آلیاژی.
