معرفی اجمالی

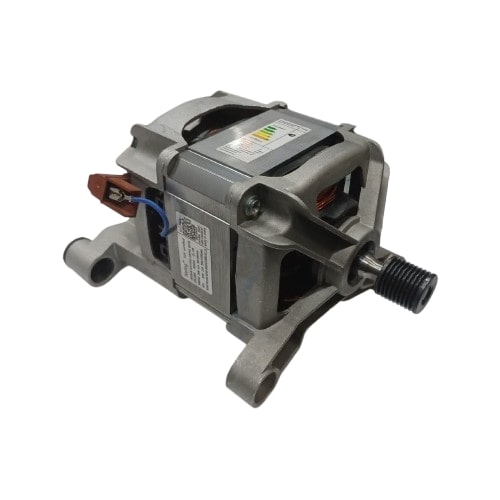

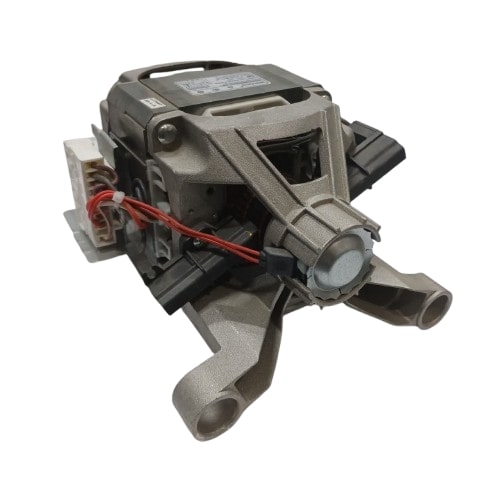

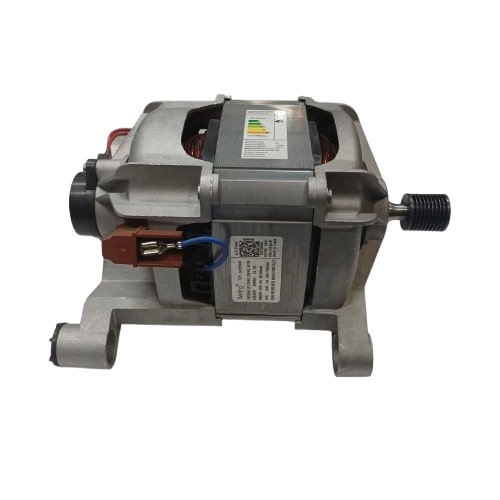

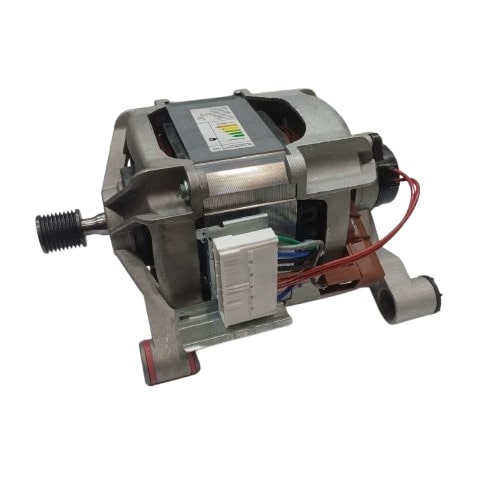

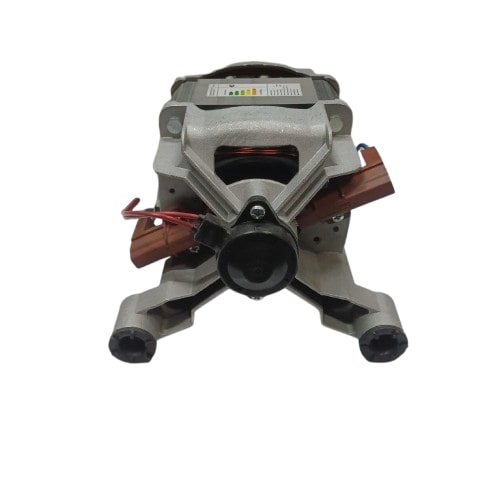

این موتور در سری لباسشویی‌های کرال مدل ۷–۸ کیلویی به کار می‌رود و مرحله‌های گردش، آبگیری و خشک‌کن را به صورت الکترونیکی کنترل می‌کند.

ساختار ۹ فیش آن برای ارتباط با برد اصلی و سنسور تاکومتر طراحی شده و دارای شافت ۴ سانتی‌متری با فیت چهارگوش است.

کاربرد محصول

• مناسب برای لباسشویی‌های کرال ۷–۸ کیلویی
• جایگزین شاخص در مدل‌های SWD72 / SWM80 / CRM78
• عملکرد دقیق در چرخه‌های Wash‑Rinse‑Spin
• سازگار با بردهای Universal PWM نه‑پین

ویژگی‌های اصلی

• ولتاژ کاری: ۲۲۰–۲۴۰ ولت AC
• فرکانس: ۵۰/۶۰ Hz
• توان نامی: ۲۰۰–۲۲۰ وات
• جریان کاری: حدود ۲ A
• دور نهایی: ۱۳٬۰۰۰ rpm
• کلاس عایق: F (۱۵۵ °C)
• طول شافت: ۴ سانتی‌متر | قطر ۸ میلی‌متر
• فاصله پایه جلو: ۱۶٫۵ cm | پایه کنار: ۱۹ cm
• تعداد پین: ۹ Pin
• سیم‌پیچ: تمام مس
• ساخت OEM – کرال الکترونیک

توضیح تخصصی (فنی)

در سیستم Universal Motor نه فیش، برد اصلی با پالس PWM، دور گردش دیگ را تنظیم می‌کند.

پیکربندی ۹ پین شامل ۴ سیم گردش، ۲ سیم تاخو، و ۳ کانال کمکی برای دورهای مجدد است.

بلبرینگ‌های دوگانه و هوزینگ آلومینیومی در مدل Coral OEM باعث کاهش لرزش و افزایش عمر کاری در مصارف روزانه می‌شوند.

نشانه‌های خرابی

• نچرخیدن دیگ در مرحله خشک‌کن
• خطای E3 یا E4 در نمایشگر
• صدای غیرعادی در دور بالا
• بوی سوختگی در پشت بدنه
• قطع کارکرد سنسور تاخو

علل خرابی

• رطوبت سیم‌پیچ
• نوسان برق شدید
• اضافه بار لباس
• فرسودگی بلبرینگ‌ها
• خرابی برد اصلی در خروجی PWM

نکات خرید

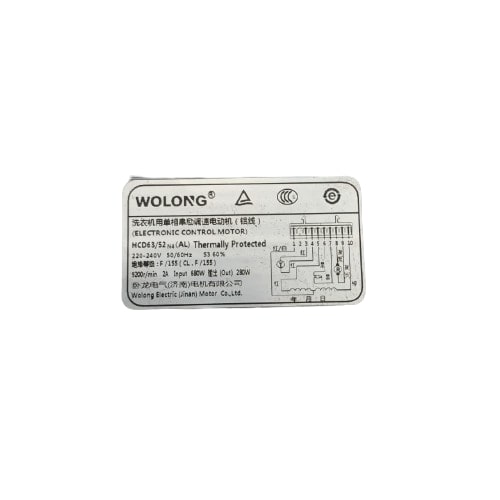

• بررسی کد روی بدنه نقره‌ای Coral OEM
• اندازه‌گیری دقیق پایه‌ها (۱۶٫۵×۱۹ cm)
• مطابقت اتصال ۹ فیش با سوکت برد
• توجه به طول شافت ۴ cm
• سیم‌پیچ تمام مس ضد حرارت

راهنمای نصب

1️⃣ برق را قطع کنید.

2️⃣ تسمه قدیمی را بردارید.

3️⃣ سوکت ۹ پین را مطابق نقشه روی بدنه وصل نمایید.

4️⃣ با پیچ‌های اصلی به پایه‌ها محکم کنید.

5️⃣ تست دور پایین ۱۵ ثانیه و سپس دور بالا را انجام دهید.

⚠️ قطعات برقی پس از باز شدن پلمب غیرقابل مرجوع می‌باشند.



قیمت موتور لباسشویی دست دوم

برای استعلام قیمت و موجودی موتور لباسشویی استوک اینجا کلیک کنید

---

مشخصات موتور لباسشویی

قبل از خرید یا تعویض موتور، بررسی مشخصات موتور لباسشویی ضروری است. مهم‌ترین مشخصات عبارتند از:

• توان مصرفی (Power) بر حسب وات
• سرعت چرخش (RPM)
• تکنولوژی موتور: تسمه‌ای یا Direct Drive
• ولتاژ و فرکانس کاری
• سازگاری با مدل و برند لباسشویی

---

قیمت انواع موتور لباسشویی

برای مشاهده قیمت انواع موتور لباسشویی اینجا کلیک کنید

---

قیمت موتور لباسشویی قدیمی

هوم پارتینو مرجع تخصصی هست که حتی خیلی از قطعات قدیمی لباسشویی را نیز پوشش میدهد

برای استعلام قیمت و موجودی موتور لباسشویی قدیمی اینجا کلیک کنید

مزایای خرید از هوم‌پارتینو

• ضمانت اصالت OEM Coral
• بسته‌بندی ضد رطوبت و ضربه
• مشاوره فنی رایگان قبل از خرید
• ارسال سریع درون‑شهری ۲۴ ساعته
• قیمت منصفانه و گارانتی اعتباری

پرسش و پاسخ (FAQ)

آیا این موتور در مدل SWD72 کرال کار می‌کند؟

بله، کاملاً سازگار است.

۹ فیش قابل تبدیل به ۶ فیش است؟

خیر، برد کنترل و اتصالات متفاوت دارند.

دور خشک‌کن چقدر است؟

حدود ۱۳٬۰۰۰ rpm با برد PWM.

آیا سیم‌پیچ مس است؟

بله، تمام مس و دارای لاک CLF/155 درجه.

آیا مناسب مدل‌های ۷ کیلویی هم هست؟

بله، در مدل‌های ۵–۸ Kg نیز کاملاً فیت می‌شود.
