معرفی اجمالی

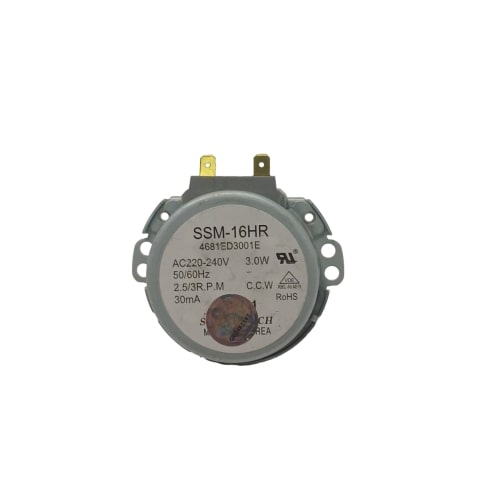

مقسم ظرفشویی سامسونگ مدل SSM‑16HR یکی از قطعات کلیدی در سیستم شستشوی هوشمند است که وظیفه دارد جریان آب پرفشار را بین بازوهای پاشنده بالا و پایین توزیع کند. این قطعه اصلی ساخت کره جنوبی بوده و با توان ۳ وات در فرکانس ۵۰/۶۰Hz عمل مینماید.
کاربردهای محصول
• مدیریت دورهای پاشش آب در ظرفشوییهای سامسونگ
• جابجایی اتصال مکانیزم به بازوهای آبپاش پایین و بالا
• بهبود کیفیت شستشو و صرفهجویی در مصرف آب
• جلوگیری از تجمع چربی و لکه در ظرفها با پاشش چند جهته
ویژگیهای اصلی
• قطعه فابریک samsung Korea (مارک SynchroTech Made in Korea)
• توان مصرفی ۳ وات | ولتاژ کاری AC ۲۲۰‑۲۴۰ V
• سرعت خروجی ۲.۵ تا ۳ RPM (چرخش پیوسته C.C.W)
• جریان نامی ۳۰ میلیآمپر
• دارای ایزولاسیون حرارتی و بورد حفاظتی ROHS‑Certified
• عمر مفید بیش از ۶۰۰۰ سیکل کاری
توضیح تخصصی (فنی)

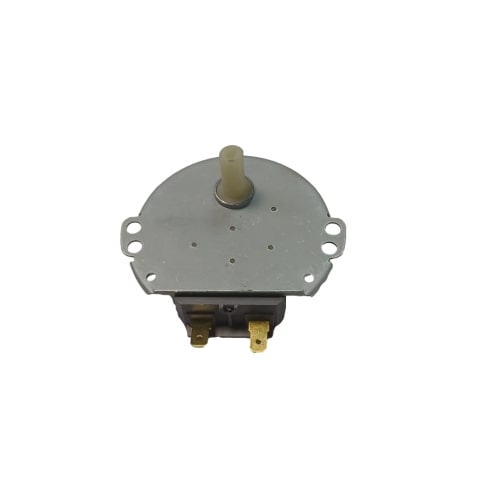

مقسم SSM‑16HR یک موتور سنکرون با چرخش پیوسته در جهت پادساعتگرد (C.C.W) است.
این موتور از طریق گیربکس داخلی پلاستیکی مقاوم در حرارت به سوپاپ توزیع آب متصل میشود و با دستور برد اصلی (PCB Controller) مسیر پاشش را بین بازوهای Top و Bottom بهصورت تناوبی تغییر میدهد.
آلیاژ بدنه روی پوشش خاکستری فلزی از نوع SPCC Cold Rolled Steel و دارای درپوش پشت چسب اندیکاتور کیفیت است.
علائم خرابی
• کاهش قدرت پاشش در بازوی بالایی یا پایینی
• صداهای غیرعادی در حین شستشو
• گیرکردن دوره شستشو در مرحله میانی
• ارورهای OE ، LE یا AE در برخی مدلها
• عدم چرخش بازوهای Spray به صورت تناوبی
علل اصلی خرابی
• سوختن بوبین در اثر نوسان برق
• نفوذ آب به داخـل گیربکس
• استفاده از قطعه غیراصل غیراستاندارد
• کهنگی بوش پلاستیکی داخلی و گیرکردن شافت
نکات مهم قبل از خرید
• کد قطعه را با شماره روی بدنه “4681ED3001E” تطبیق دهید.
• جهت چرخش (در جهت پادساعتگرد) باید مطابق با موتور قبلی باشد.
• قطعات الکترومکانیکی پس از نصب غیرقابل مرجوع هستند.
• از فروشگاههای دارای ضمانت اصالت هومپارتینو تهیه شود.
راهنمای نصب خلاصه
۱. برق دستگاه را کاملاً قطع کنید.
۲. پوشش زیرین ظرفشویی را باز کنید.
۳. سیمهای اتصال به موتور قدیمی را جدا کنید.
۴. مقسم جدید را در محل جایگزین و پیچ کنید.
۵. سوکت ها را متصل و عملکرد را در حالت Test بررسی کنید.
مقسم ماشین ظرفشویی چیست؟
مقسم ماشین ظرفشویی چیست؟ همانطور که از نامش پیداست، قطعهای مکانیکی-الکتریکی است که مسیر جریان آب را بین بازوهای اسپریکننده تغییر میدهد. این تغییر مسیر معمولاً در فواصل زمانی مشخص طی یک سیکل شستشو انجام میشود تا همه ظروف با فشار و پوشش کامل تمیز شوند.
شیر مقسم ماشین ظرفشویی
شیر مقسم همان بخش مکانیکی مقسم است که با کمک موتور مقسم، جریان آب را مسیردهی میکند. این شیر معمولاً شامل یک محور چرخان و دریچههایی برای انتخاب مسیر جریان است.
علائم خرابی شیر مقسم:
- آب تنها به یک طبقه میرسد.
- مکث طولانی در بین مراحل شستشو.
- صدای تقتق هنگام تغییر مسیر.
مزایای خرید از هومپارتینو
• ارسال سریع و ایمن در بستهبندی آنتیاستاتیک
• ضمانت اصالت قطعه OEM کرهای
• مشاوره رایگان برای سازگاری با مدل ظرفشویی
• موجودی دائمی قطعات پرفروش الجی
• قیمت منصفانه و تحویل در بازهٔ ۲۴ ساعت
پرسش و پاسخ پرتکرار (FAQ)
آیا این مقسم با ظرفشویی ال جی XD4A سازگار است؟
بله، مدل SSM‑16HR در اکثر ظرفشوییهای ۱۰ تا ۱۴ نفره الجی قابل استفاده است.
چگونه میتوان سلامت مقسم را تست کرد؟
با اعمال ولتاژ ۲۲۰ ولت به ترمینال ها، شافت خروجی باید آهسته (۲.۵ rpm) بچرخد.
آیا مدل چینی یا Universal جایگزین میشود؟
نسخههای غیراصل دارای نوسان زاویه پاشش هستند و پیشنهاد نمیشوند.
