معرفی کوتاه

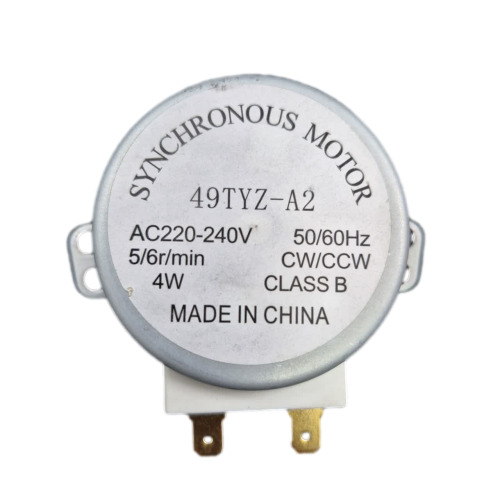

مقسم ظرفشویی سامسونگ (موتور سنکرون دایورتر) مدل ۴۹TYZ-A2 قطعه‌ای الکتریکی‌ـ‌مکانیکی برای هدایت و توزیع متناوب جریان آب به بازوهای آب‌پاش ماشین ظرفشویی است. این قطعه ساخت کشور چین بوده و با مشخصات الکتریکی استاندارد ۲۲۰ تا ۲۴۰ ولت و سرعت چرخش ۵ الی ۶ دور بر دقیقه (5/6r/min) کار می‌کند. تطبیق شماره فنی، نوع شفت و مشخصات درج‌شده روی برچسب قطعه قبلی با این محصول الزامی است.
کاربرد
وظیفه اصلی موتور مقسم (دایورتر)، چرخاندن دیسک توزیع آب در مسیر گردش هیدرولیک ظرفشویی است تا فشار و جهت آب بین سبد بالا و پایین یا نواحی مختلف شستشو مدیریت شود. ایجاد نقص یا سوختن این موتور مانع از تغییر وضعیت دایورتر شده و می‌تواند چرخه آب‌پاشی در یکی از طبقات را مختل سازد.
توضیح فنی
موتور مدل 49TYZ-A2 از نوع سنکرون جریان متناوب تک‌فاز با توان مصرفی ۴ وات است. این موتورها دارای گیربکس تقلیل سرعت داخلی هستند که چرخش استاتور را به سرعت خروجی کنترل‌شده ۵/۶ دور بر دقیقه تبدیل می‌کند و گشتاور لازم را برای به گردش درآوردن دیسک توزیع آب حتی در حضور جریان آب فراهم می‌سازد. چرخش شفت به صورت دو جهته (CW/CCW) تعریف شده و طراحی شفت خروجی پلاستیکی با پخ تخت مانع از هرز چرخیدن دیسک مکانیکی روی محور می‌شود.
علائم خرابی احتمالی
بروز نقص فنی در موتور سنکرون مقسم ظرفشویی می‌تواند با نشانه‌های زیر همراه باشد:
- عدم چرخش متناوب آب‌پاش‌ها و باقی ماندن لک و چربی روی ظروف طبقه بالا یا پایین؛
- گیرکردن مسیر آب‌پاش در یک وضعیت ثابت در طول تمام مراحل شستشو؛
- شنیده شدن صدای چرخ‌دنده خردشده، وزوز مداوم، یا تق‌تق از بخش زیرین کابین؛
- نمایش کدهای خطای مربوط به سیستم توزیع آب یا خطای دایورتر بر روی نمایشگر؛
- پریدن فیوز یا قطعی مدار به دلیل اتصال کوتاه داخلی بوبین موتور.
راهنمای تشخیص قبل خرید
- قاب زیرین دستگاه یا محفظه هیدرولیک دایورتر را باز کرده و موتور مقسم فعلی را خارج کنید.
- مشخصات درج‌شده روی لیبل موتور قبلی (به‌ویژه مدل 49TYZ-A2، ولتاژ ۲۲۰-۲۴۰V و سرعت ۵/۶r/min) را به دقت بخوانید.

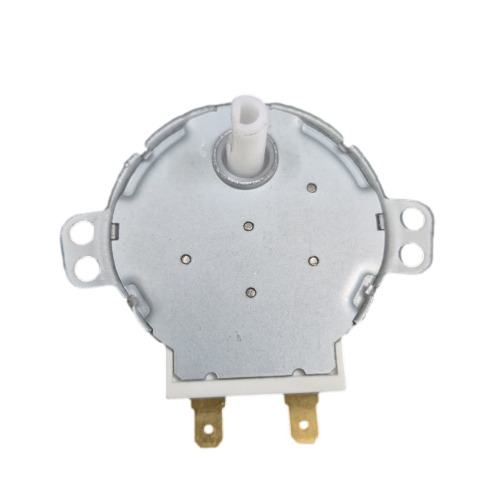

- طول، قطر و مقطع شفت پلاستیکی خروجی را بررسی کنید؛ مقطع شفت در این قطعه از نوع D شکل بوده و باید دقیقاً متناسب با کوپلینگ داخلی دستگاه شما باشد.
- فاصله سوراخ‌های گوشواره‌های نگهدارنده جهت پیچ شدن به بدنه و نوع سوکت‌ها (فیش‌های فلزی ۲ پایه) را مطابقت دهید.
باکس مشاوره رایگان
برای اطمینان کامل از تطابق این موتور با مدل دقیق ماشین ظرفشویی خود، کافی است از پلاک مشخصات فنی دستگاه و همچنین لیبل مقسم معیوب قبلی عکس بگیرید و از طریق پیام‌رسان‌ها برای بخش فنی هوم پارتینو ارسال نمایید. کارشناسان ما پیش از ثبت خرید، مشخصات را بررسی و تایید خواهند کرد.
راهنمای نصب ایمن
- قبل از هرگونه اقدام جهت تعویض یا باز کردن پنل‌ها، دوشاخه ظرفشویی را از برق کشیده و شیر فلکه آب ورودی را کاملاً ببندید.
- آب باقی‌مانده در کف کابین و حوضچه را به طور کامل تخلیه و خشک نمایید تا رطوبت به مدار الکتریکی نفوذ نکند.
- سوکت‌ها و فیش‌های اتصال را به آرامی جدا کرده و وضعیت سلامت سیم‌ها و پایه‌های سوکت را کنترل کنید.
- هنگام پیچ کردن موتور به محفظه دایورتر، از اعمال فشار بیش از حد یا سفت کردن ناگهانی پیچ‌ها خودداری نمایید تا گوشواره‌های فلزی و پایه‌های پلاستیکی نشکنند.
- از هم‌راستا بودن شفت خروجی با مادگی دیسک داخلی دایورتر اطمینان حاصل فرمایید و شفت را تحت زاویه کج در محل جا نزنید.
- پس از اتمام نصب، یک برنامه آبکشی یا شستشوی آزمایشی کوتاه اجرا کرده و از عدم نشت آب به اطراف موتور مقسم مطمئن شوید.
- در صورت نداشتن ابزار یا تجربه کار با قطعات الکترومکانیکی خانگی، انجام فرایند تعویض را به تکنسین ماهر واگذار کنید.
نکات خرید

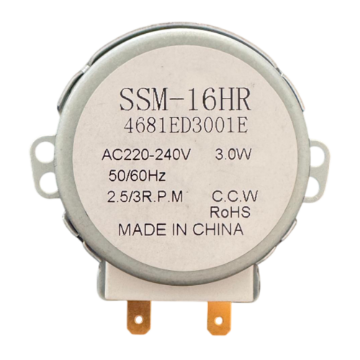

- سرعت چرخش (RPM) مقسم اهمیت بالایی دارد؛ جایگزین کردن موتور با دور موتور متفاوت (مانند مدل‌های ۲.۵/۳RPM به جای ۵/۶RPM) زمان‌بندی زاویه پاشش آب را برهم می‌زند.
- به شکل هندسی شفت و پایه‌های اتصال پیچ دقت کنید؛ عدم تطابق شفت امکان اتصال دیسک چرخنده آب را غیرممکن می‌کند.
- شرایط گارانتی، اصالت فیزیکی و تطابق عکس واقعی ارائه‌شده را مبنای سفارش قرار دهید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- واشر آب‌بندی مقسم ماشین ظرفشویی سامسونگ
- پمپ تخلیه ماشین ظرفشویی سامسونگ
- میکروسوئیچ دایورتر ظرفشویی
- مقاله آموزشی: علائم خرابی دایورتر ظرفشویی و دلایل تمیز نشدن ظروف در طبقه بالا
مقسم ماشین ظرفشویی چیست؟
مقسم ماشین ظرفشویی چیست؟ همانطور که از نامش پیداست، قطعه‌ای مکانیکی-الکتریکی است که مسیر جریان آب را بین بازوهای اسپری‌کننده تغییر می‌دهد. این تغییر مسیر معمولاً در فواصل زمانی مشخص طی یک سیکل شستشو انجام می‌شود تا همه ظروف با فشار و پوشش کامل تمیز شوند.
شیر مقسم ماشین ظرفشویی
شیر مقسم همان بخش مکانیکی مقسم است که با کمک موتور مقسم، جریان آب را مسیردهی می‌کند. این شیر معمولاً شامل یک محور چرخان و دریچه‌هایی برای انتخاب مسیر جریان است.
علائم خرابی شیر مقسم:
- آب تنها به یک طبقه می‌رسد.
- مکث طولانی در بین مراحل شستشو.
- صدای تق‌تق هنگام تغییر مسیر.
پرسش‌های متداول
آیا مقسم ۵/۶r/min را می‌توان به جای مدل ۲.۵/۳RPM نصب کرد؟
خیر؛ سرعت دوران موتور بر زمان‌بندی تغییر پورت‌های آب‌پاش تاثیر مستقیم دارد. استفاده از سرعت ناهماهنگ با برد دستگاه موجب پاشش در فازهای نامناسب و خطای شستشو می‌شود.
تفاوت این موتور دایورتر با مدل‌های دیگر در چیست؟
تفاوت اصلی در مدل شفت پلاستیکی، سرعت دوران (۵ الی ۶ دور بر دقیقه)، جهت کارکرد (CW/CCW) و توان الکتریکی ۴ وات آن است که باید با نمونه فابریک فابریک هماهنگ باشد.
آیا نشت آب در محل دایورتر باعث سوختن این موتور می‌شود؟
بله؛ نشت آب از کاسه‌نمد یا واشر آب‌بندی مقسم به داخل موتور، رایج‌ترین دلیل سوختن سیم‌پیچ و زنگ‌زدگی چرخ‌دنده‌های داخلی آن است. توصیه می‌شود هنگام تعویض موتور، واشر آب‌بندی نیز بررسی شود.
جمع‌بندی و دعوت به اقدام
مقسم ظرفشویی سامسونگ مدل ۴۹TYZ-A2 چینی با سرعت ۵/۶r/min و ولتاژ استاندارد ۲۲۰ ولت، گزینه‌ای دقیق برای بازگرداندن راندمان اولیه آب‌پاشی و سیستم گردش آب دستگاه است. در صورت نیاز به بررسی شماره فنی یا هم‌خوانی قطعه، تصاویر قطعه فعلی خود را برای واحد پشتیبانی هوم پارتینو ارسال کنید یا همین حالا سفارش خود را با اطمینان ثبت نمایید.
