معرفی کوتاه

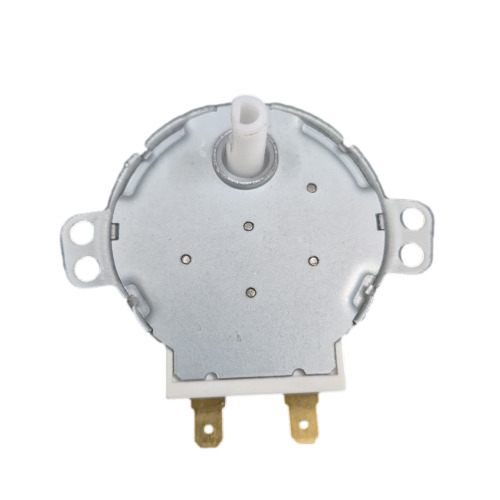

مقسم ظرفشویی ال جی (موتور سنکرون دایورتر) مدل ۴۹TYZ-A2، قطعه‌ای کلیدی در سیستم هیدرولیک دستگاه است که وظیفه هدایت و توزیع جریان آب به بازوهای آب‌پاش بالا و پایین را بر عهده دارد. این موتور با ولتاژ ۲۲۰ الی ۲۴۰ ولت، فرکانس ۵۰/۶۰ هرتز و سرعت چرخش ۵ الی ۶ دور بر دقیقه (5/6r/min) کار می‌کند. تطبیق دقیق ابعاد فیزیکی، نوع شفت و مشخصات فنی درج‌شده بر روی لیبل قطعه فرسوده با این محصول، پیش از اقدام به خرید الزامی است.
کاربرد
وظیفه اصلی موتور مقسم (دایورتر)، تغییر وضعیت دیسک توزیع آب در مسیرهای مختلف کابین شستشو است. این فرایند سبب می‌شود آب با فشار و زمان‌بندی دقیق به بازوهای آب‌پاش هدایت شود. خرابی این موتور منجر به توقف چرخه توزیع آب، عدم تمیز شدن ظروف در طبقات خاص یا بروز کدهای خطا در سیستم می‌گردد.
توضیح فنی
موتور سنکرون مدل 49TYZ-A2 با توان مصرفی ۴ وات، مجهز به یک گیربکس داخلی کاهنده سرعت است که چرخش سرعت بالا را به خروجی کنترل‌شده‌ی ۵/۶ دور بر دقیقه تبدیل می‌کند. گشتاور تولیدشده توسط این بوبین برای غلبه بر مقاومت مکانیکی دیسک دایورتر در حضور جریان آب کافی است. طراحی شفت پلاستیکی با پخ تخت (D شکل) از هرز گردیدن محور درون کوپلینگ جلوگیری کرده و چرخش دو جهته (CW/CCW) عملکرد صحیح مکانیسم توزیع را تضمین می‌نماید.
علائم خرابی احتمالی
بروز نقص فنی در موتور مقسم ظرفشویی ال جی معمولاً با نشانه‌های زیر بروز می‌کند:
- باقی ماندن بقایای مواد غذایی و چربی روی ظروف واقع در یکی از طبقات (به‌ویژه طبقه بالا)؛
- ثابت ماندن مسیر پاشش آب و عدم تغییر چرخه بین طبقات در طول برنامه شستشو؛
- شنیده شدن صدای غیرعادی، تق‌تق مداوم یا وزوز از بخش زیرین دستگاه؛
- نمایش کدهای خطای مرتبط با سیستم توزیع آب یا دایورتر روی نمایشگر دستگاه؛
- عمل کردن محافظ برق یا پریدن فیوز به دلیل اتصال کوتاه در سیم‌پیچ داخلی موتور.
راهنمای تشخیص قبل خرید
- پنل زیرین یا کاورهای محافظ را باز کرده و موتور مقسم قدیمی را به دقت بررسی کنید.

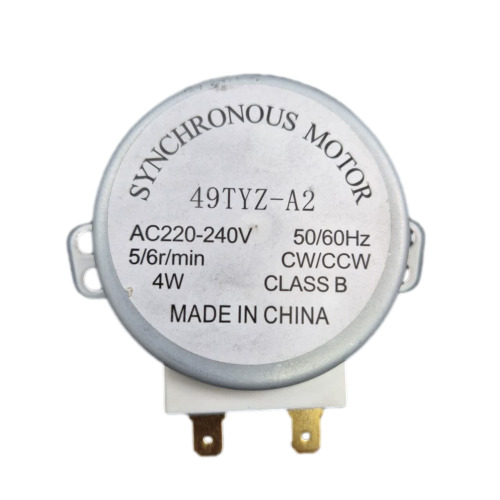

- مشخصات حک‌شده روی لیبل موتور (نظیر مدل 49TYZ-A2، ولتاژ ۲۲۰-۲۴۰V و سرعت ۵/۶r/min) را با اطلاعات این صفحه تطبیق دهید.
- فرم ظاهری، طول و مقطع شفت (D شکل) و فاصله سوراخ‌های پیچ روی گوشواره‌های نگهدارنده را مقایسه کنید تا با محل نصب در ظرفشویی ال جی شما همخوانی داشته باشد.
باکس مشاوره رایگان
برای جلوگیری از اشتباه در انتخاب قطعه، کافی است از پلاک مشخصات مدل ظرفشویی ال جی و همچنین لیبل موتور مقسم معیوب خود عکس بگیرید و از طریق پیام‌رسان‌ها برای تیم فنی هوم پارتینو ارسال نمایید. کارشناسان ما آماده بررسی و راهنمایی شما پیش از نهایی کردن سفارش هستند.
راهنمای نصب ایمن
- پیش از شروع هرگونه تعمیر، دواِشاخه‌ی برق ماشین ظرفشویی را از پریز جدا کرده و شیر ورودی آب را ببندید.
- حوضچه و کف دستگاه را از آب باقی‌مانده پاک کنید تا از نفوذ رطوبت به بخش‌های الکتریکی جلوگیری شود.
- سوکت‌های سیم‌کشی را با احتیاط از پین‌های موتور جدا کرده و وضعیت سلامت فیش‌ها را بازرسی کنید.
- هنگام بستن موتور جدید، پیچ‌ها را به صورت متوازن و بدون اعمال فشار بیش از حد سفت کنید تا بدنه‌ی پلاستیکی یا گوشواره‌ها آسیب نبینند.
- مطمئن شوید شفت موتور به‌درستی و بدون زاویه در کوپلینگ دیسک دایورتر جا افتاده است.
- پس از اتمام نصب، یک دور برنامه آزمایشی کوتاه اجرا کرده و عدم نشتی آب در محدوده مقسم را بررسی نمایید.
- در صورت نداشتن مهارت تخصصی در تعمیر لوازم خانگی، نصب را به تکنسین مجرب بسپارید.
نکات خرید
- توجه به سرعت چرخش (RPM) بسیار حیاتی است؛ استفاده از موتورهای با سرعت نامتکمیل (مانند ۲.۵ دور) زمان‌بندی پاشش آب را مختل می‌کند.
- شکل شفت و نحوه اتصال فیش‌ها باید کاملاً با نمونه فابریک مطابقت داشته باشد.
- اصالت کالا و سلامت فیزیکی قطعه را هنگام تحویل بررسی فرمایید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روش‌های مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
مقسم ماشین ظرفشویی چیست؟
مقسم ماشین ظرفشویی چیست؟ همانطور که از نامش پیداست، قطعه‌ای مکانیکی-الکتریکی است که مسیر جریان آب را بین بازوهای اسپری‌کننده تغییر می‌دهد. این تغییر مسیر معمولاً در فواصل زمانی مشخص طی یک سیکل شستشو انجام می‌شود تا همه ظروف با فشار و پوشش کامل تمیز شوند.
شیر مقسم ماشین ظرفشویی
شیر مقسم همان بخش مکانیکی مقسم است که با کمک موتور مقسم، جریان آب را مسیردهی می‌کند. این شیر معمولاً شامل یک محور چرخان و دریچه‌هایی برای انتخاب مسیر جریان است.
علائم خرابی شیر مقسم:
- آب تنها به یک طبقه می‌رسد.
- مکث طولانی در بین مراحل شستشو.
- صدای تق‌تق هنگام تغییر مسیر.
محصولات و مقالات مرتبط
- واشر آب‌بندی مقسم ماشین ظرفشویی ال جی
- پمپ تخلیه ماشین ظرفشویی ال جی
- میکروسوئیچ دایورتر ظرفشویی
- مقاله آموزشی: بررسی دلایل تمیز نشدن ظروف در ماشین ظرفشویی ال جی و عیب‌یابی دایورتر
پرسش‌های متداول
آیا این موتور برای تمام مدل‌های ظرفشویی ال جی مناسب است؟
خیر؛ ماشین‌های ظرفشویی ال جی از انواع مختلفی از موتورهای مقسم با سرعت‌ها و ابعاد شفت گوناگون استفاده می‌کنند. حتماً پیش از خرید، مشخصات موتور قدیمی خود را با مدل 49TYZ-A2 تطبیق دهید.
دلیل اصلی سوختن موتور مقسم چیست؟
نشت تدریجی آب از کاسه‌نمد یا واشر آب‌بندی دایورتر به داخل محفظه موتور، اصلی‌ترین دلیل اتصالی، زنگ‌زدگی چرخ‌دنده‌ها و سوختن سیم‌پیچ موتور محسوب می‌شود.
آیا تعویض این قطعه نیاز به ابزار تخصصی دارد؟
ابزار معمولی مانند پیچ‌گوشتی برای باز کردن پنل‌ها کافی است، اما دقت در باز کردن بست‌ها و رعایت نکات ایمنی برق‌گرفتگی الزامی است.
جمع‌بندی و دعوت به اقدام
مقسم ظرفشویی ال جی مدل ۵/۶r/min ساخت چین، گزینه‌ای استاندارد و اقتصادی برای احیای عملکرد صحیح سیستم توزیع آب دستگاه شماست. اگر در انتخاب قطعه تردید دارید، تصویر لیبل موتور معیوب خود را برای ما ارسال کنید یا سفارش خود را همین حالا در هوم پارتینو ثبت نمایید.
