معرفی کوتاه

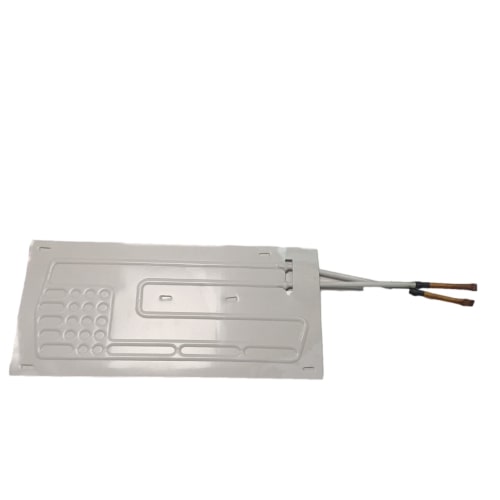

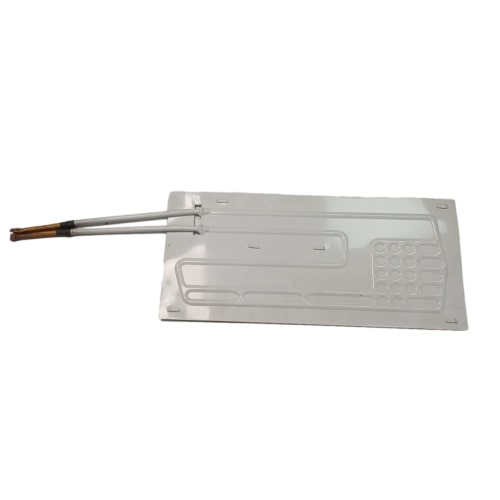

صفحه تریزون یا اواپراتور پلیتی مدل 60cc لوله بغل، یکی از قطعات کلیدی در سیستم تبرید یخچالهای کوچک، هتلی و کابینهای با ظرفیت پایین است. این قطعه وظیفه تبادل حرارت، جذب گرمای داخلی و اواپراتور کردن گاز مبرد را بر عهده دارد. ورق آلومینیومی باکیفیت به همراه پوشش رنگ الکترواستاتیک کورهای، دوام بالا در برابر رطوبت و افت سرعت سیکل را تضمین میکند.
کاربرد
- جایگزینی اواپراتورهای آسیبدیده، سوراخشده یا فرسوده در یخچالهای کوچک، فریزرهای کمگنجایش و یخچالهای هتلی.
- مناسب برای سیکلهای تبرید مجهز به کمپرسورهای سبک با جابهجایی گاز در رده تقریبی 50cc تا 60cc.
- نصب درون کابین به عنوان سطح جاذب گرما و تولید سرمایش موضعی.
توضیح فنی
فرآیند ساخت این صفحه تریزون مبتنی بر فناوری رولباند (Roll-Bond) است که در آن مسیرهای جریان مبرد به شکل کانالهای داخلی درون ورق آلومینیومی شکل گرفتهاند. خروجی لولهها در این مدل از نوع «لوله بغل» طراحی شده که دسترسی و هدایت لولههای پشت کابین را به سمت موتور تسهیل میکند. همچنین بخش انتهای لولهها دارای رابط مسی است که امکان اتصال و جوشکاری ایمن با لوله مسی سیکل را بدون خطرات ناشی از ذوب شدن آلومینیوم فراهم میسازد.
علائم خرابی
- سوراخ شدن صفحه اواپراتور در اثر ضربه یا استفاده از اجسام نوکتیز حین برفکزدایی دستی و خروج کامل گاز.
- یخزدگی ناقص، محدود به بخش ورودی لوله و عدم تشکیل سرمایش یکنواخت در سطح صفحه.
- یکسره کار کردن کمپرسور به دلیل افت راندمان تبرید و نرسیدن کابین به دمای تنظیمشده.
- نشت روغن یا آثار اکسیداسیون و خوردگی عمیق روی سطح آلومینیومی.
راهنمای تشخیص قبل از خرید
- تطابق ابعاد: ابعاد طول و عرض صفحه قدیمی را به همراه فاصله محل سوراخهای پیچکشی اندازهگیری کنید تا با فضای داخلی کابین دستگاه همخوانی داشته باشد.
- بررسی مدل خروجی: مطمئن شوید یخچال شما نیازمند مدل «لوله بغل» است؛ تطابق نداشتن زاویه لولهها نصب را با مشکل مواجه میکند.
- ظرفیت کمپرسور: مدل 60cc برای یخچالهای با حجم پایین طراحی شده است و باید با توان برودتی سیستم همراستا باشد.
باکس مشاوره رایگان
در صورتی که در انتخاب ابعاد دقیق صفحه، جهت لولهها یا سازگاری آن با مدل یخچال خود ابهام دارید، پیش از نهایی کردن خرید، تصویر قطعه معیوب و پلاک مشخصات دستگاه را برای کارشناسان هوم پارتینو ارسال کنید تا بررسی تخصصی صورت گیرد.
راهنمای نصب ایمن
- پیش از شروع کار، دوشاخه برق یخچال را از پریز جدا کرده و گاز باقیمانده را به طور کامل تخلیه کنید.
- هنگام جوشکاری لولههای مسی خروجی، محل اتصال مس به آلومینیوم و بدنه صفحه را با دستمال خیس یا خمیر حرارتی محافظت کنید تا حرارت مشعل به بدنه آسیب نزند.
- پس از اتمام جوشکاری، مدار را زیر فشار ازت قرار داده و تست نشتی انجام دهید؛ سپس سیکل را حداقل به مدت ۲۰ تا ۳۰ دقیقه وکیوم کنید.
- صفحه را به وسیله پیچها و واشرهای عایق در جایگاه خود محکم ببندید تا از لرزش و تماس مستقیم فلزی جلوگیری شود.
نکات خرید
- در زمان تحویل کالا، سلامت فیزیکی بدنه، عدم وجود دفرمگی یا شکستگی در کانالهای برجسته را بازرسی نمایید.
- از باز بودن درپوشهای پلمپ انتهای لولهها اطمینان حاصل کنید تا رطوبت وارد مدار نشود.
- تعویض همزمان فیلتر درایر و بررسی سلامت لوله مویی هنگام نصب اواپراتور جدید الزامی است.
مزایای خرید از هوم پارتینو
مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛ روشهای مختلف ارسال با پست، تیپاکس و باربری؛ ضمانت ترب؛ پروانه کسب؛ ضمانت مرجوعی طبق شرایط فروشگاه؛ تنوع بالای قطعات؛ ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛ پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- فیلتر درایر مسی یخچال (سایز ۱۵ گرمی استاندارد)
- لوله مویی سایز ۰۳۱ مخصوص سیکلهای کمظرفیت
- سیم جوش نقره و پودر جوشکاری مس و آلومینیوم
- گاز مبرد شارژ سیکل برودتی (R134a / R600a)
- راهنمای اصولی تعویض اواپراتور و وکیوم مدار یخچال
پرسشهای متداول
آیا سوراخ کوچک ایجاد شده روی صفحه تریزون قابل جوشکاری است؟
تعمیر موقت با چسب یا جوشهای غیراصولی در آلومینیوم دوام پایینی دارد و نفوذ رطوبت به مدار باعث آسیب جدی به کمپرسور میشود؛ تعویض کامل اواپراتور گزینه استاندارد است.
تفاوت مدل 60cc با مدلهای ظرفیت بالاتر چیست؟
تفاوت اصلی در ابعاد صفحه و حجم کانالهای عبور مبرد است که متناسب با توان حرارتی و حجم کابینهای کوچکتر طراحی شده است.
آیا انتهای لولههای این مدل برای جوشکاری آماده است؟
بله، بخش انتهایی لولههای خروجی دارای رابط مسی بوده که اتصال آن را با سیم نقره به سیستم سادهتر میکند.
جمعبندی و دعوت به اقدام
صفحه تریزون مدل 60cc لوله بغل با راندمان حرارتی استاندارد، راهکاری مطمئن برای بازگرداندن سرمایش مطلوب به یخچال شماست. برای ثبت سفارش، محصول را به سبد خرید اضافه نمایید یا جهت تایید فنی، تصویر قطعه خود را برای پشتیبانی هوم پارتینو ارسال کنید.
