معرفی کوتاه

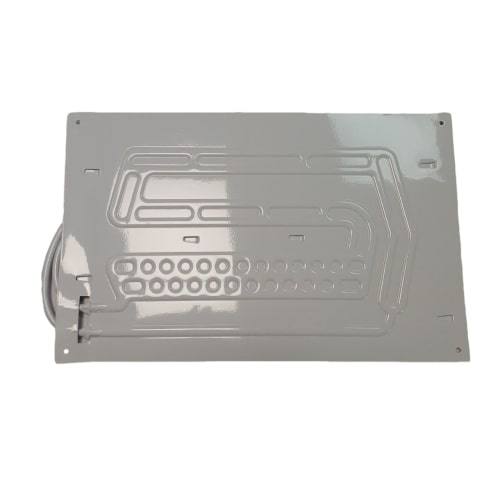

صفحه تریزون یا اواپراتور تگرگی مدل 80cc لوله بغل، یکی از قطعات اصلی سیکل تبرید در یخچالهای خانگی و مینیواش/یخچالهای هتلی است. این قطعه وظیفه جذب گرمای داخل کابین و انتقال آن به مبرد را بر عهده دارد. استفاده از ورق رولباند آلومینیومی با پوشش رنگ الکترواستاتیک مقاوم به رطوبت، راندمان انتقال حرارت پایدار و عمر مفید بالا را در این مدل تضمین میکند.
کاربرد
- بازسازی و جایگزینی اواپراتورهای سوراخشده یا دارای نشتی غیرقابلترمیم در کابین یخچال.
- مناسب برای یخچالهای متداول و دیفراست دستی مجهز به کمپرسورهای متناسب با ظرفیت جابهجایی گاز در رده تقریبی 80cc تا 100cc (ظرفیت تبرید متناسب با کابین یخچالهای ۵ تا ۹ فوت و مدلهای دیواری یا دیسپلی کوچک).
- نصب به صورت دیواری در انتهای کابین یخچال به عنوان سطح سردساز اصلی (Plate Evaporator).
توضیح فنی

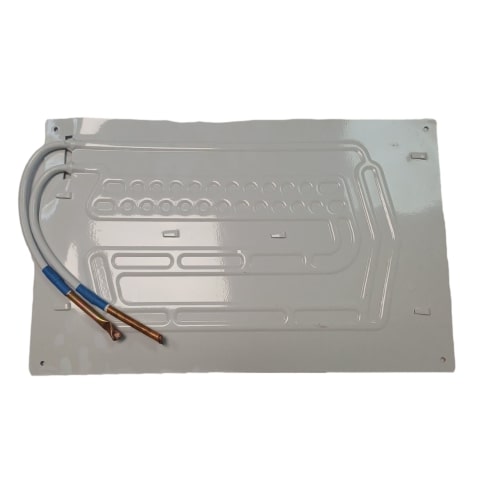

این صفحه تریزون بر پایه فناوری Roll-Bond تولید شده است؛ دو ورق آلومینیوم پس از چاپ مسیرهای عبور مبرد به روش نورد گرم متصل شده و تحت فشار بالا متورم میشوند تا کانالهای پیچش گاز مبرد شکل گیرند. لولههای ورودی و خروجی در این مدل به صورت «لوله بغل» طراحی شدهاند که مسیر نصب لولهها به سمت بدنه و کانال پشتی یخچال را کوتاهتر کرده و خمکاری لولههای آلومینیومی یا مسی پشت بدنه را تسهیل مینماید. اتصال سر لولهها از نوع لوله مسی با روکش محافظ است تا تکنسین هنگام جوشکاری به لوله مویی یا لوله برگشت ساکشن دچار چالش سوختن لوله آلومینیومی نگردد.
علائم خرابی
- سوراخ شدن صفحه تریزون در اثر برخورد اجسام نوکتیز (مانند چاقو حین برفکزدایی دستی) و خروج کامل گاز.
- یخزدگی ناقص یا فقط در نقطه ورودی لوله بغل ناشی از افت فشار گاز یا مسدودی جزئی در کانالها.
- افت سرمایش کلی کابین یخچال علیرغم کارکرد مداوم موتور (کمپرسور).
- خوردگی یا پوسیدگی شدید در زیر پوشش رنگ بر اثر رطوبت مدام و اسیدهای ناشی از مواد غذایی.
راهنمای تشخیص قبل از خرید
- ابعاد فیزیکی: طول، عرض و فاصله سوراخهای پیچ صفحه قبلی را با دقت میلیمتری اندازه بگیرید تا با فضای داخلی کابین همخوانی داشته باشد.
- جهت خروجی لولهها: اطمینان حاصل کنید که یخچال شما مدل «لوله بغل» است، نه لوله وسط یا لوله بالا؛ زیرا تغییر زاویه لولهها در داخل کابین ممکن است به شکستگی لوله منجر شود.
- حجم و ظرفیت: برچسب کمپرسور و حجم داخلی کابین را بررسی کنید؛ مدل 80cc معمولاً برای کابینهای کوچک و متوسط کاربرد دارد.
باکس مشاوره رایگان
در صورتی که نسبت به سایز دقیق صفحه، جهت لولههای ورود و خروج یا تطابق با مدل یخچال خود تردید دارید، پیش از ثبت سفارش عکس صفحه قبلی و برچسب مدل دستگاه را برای کارشناسان هوم پارتینو ارسال کنید تا قطعه متناسب در کمترین زمان بررسی و تایید شود.
راهنمای نصب ایمن
- پیش از هرگونه اقدام، دوشاخه برق دستگاه را از پریز بکشید و گاز موجود در سیکل را طبق استاندارد تخلیه کنید.
- هنگام جوشکاری لولههای مسی خروجی، بخش اتصال مس به آلومینیوم و بدنه رنگشده صفحه تریزون را حتماً با یک دستمال نمدار یا خمیر ضدحرارت خنک نگه دارید تا اتصال کارخانهای ذوب یا نشتی پیدا نکند.
- پس از جوشکاری، سیستم را تحت فشار ازت قرار داده و تست نشتی را با کف صابون انجام دهید؛ سپس وکیوم کامل (حداقل ۲۰ تا ۳۰ دقیقه) انجام گیرد.
- صفحه را به وسیله پیچها و پایههای عایق پلاستیکی به بدنه داخلی ببندید تا از انتقال لرزش و آسیب به دیواره یخچال جلوگیری شود.
نکات خرید
- در زمان تحویل کالا، عدم وجود فرورفتگی، دفرمگی و ضربه به کانالهای برجسته روی صفحه را بررسی نمایید.
- مسدود نبودن سر لولهها (درپوش پلمپ) را بررسی کنید تا رطوبت وارد مسیر مبرد نشده باشد.
- همراه با این صفحه، خرید فیلتر درایر نو و در صورت نیاز لوله مویی مناسب توصیه میشود، زیرا تعویض اواپراتور همواره نیازمند بازسازی فیلتر سیکل تبرید است.
مزایای خرید از هوم پارتینو
مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛ روشهای مختلف ارسال با پست، تیپاکس و باربری؛ ضمانت ترب؛ پروانه کسب؛ ضمانت مرجوعی طبق شرایط فروشگاه؛ تنوع بالای قطعات؛ ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛ پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- فیلتر درایر مسی یخچال (سایز ۱۵ و ۲۰ گرمی)
- لوله مویی سایز ۰۳۱ و ۰۳۶ مناسب سیکل تبرید سبک
- سیم جوش نقره و پودر تنه کار جهت جوشکاری اتصالات مسی
- گاز مبرد R134a و R600a
- راهنمای گامبهگام نشتیابی و تعویض اواپراتور سوراخشده یخچال
پرسشهای متداول
آیا میتوان تریزون سوراخشده با چاقو را جوش داد یا تعویض ضروری است؟
ترمیم آلومینیوم با چسب اپوکسی یا جوش آلومینیوم اغلب راهحلی موقت است و نفوذ رطوبت به مدار ممکن است کمپرسور را بسوزاند؛ تعویض کامل صفحه، روش اصولی و مطمئن به شمار میرود.
تفاوت مدل لوله بغل با لوله وسط چیست؟
تفاوت اصلی در محل خروج لولههای اتصال است که باید متناسب با سوراخ عبور لوله در دیواره کابین یخچال باشد تا از خمکاری شدید و مسدود شدن جریان گاز جلوگیری شود.
آیا لولههای متصل به این صفحه از جنس مس هستند؟
بله، انتهای لولهها به رابط مسی مجهز شده است تا امکان جوشکاری آسان با مشعل و سیم نقره به لوله ساکشن و کاپیلاری بدون آسیب به بدنه آلومینیومی فراهم باشد.
جمعبندی و دعوت به اقدام
صفحه تریزون مدل 80cc لوله بغل با ساختار استاندارد رولباند و انتقال حرارت بهینه، گزینهای مطمئن برای احیای سرمایش یخچال شما است. برای ثبت سفارش، محصول را به سبد خرید اضافه نمایید یا جهت تطبیق ابعاد دقیق، تصویر قطعه خود را برای پشتیبانی فنی هوم پارتینو بفرستید.
