معرفی کوتاه

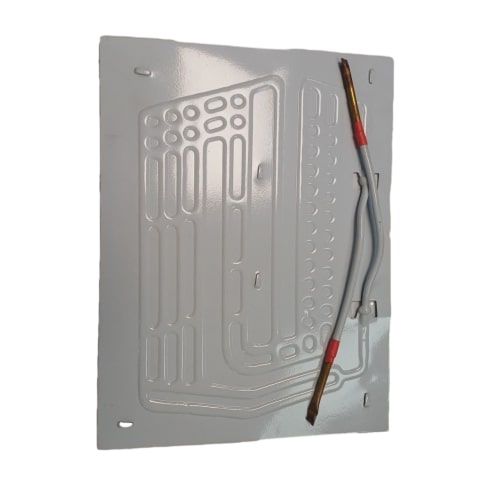

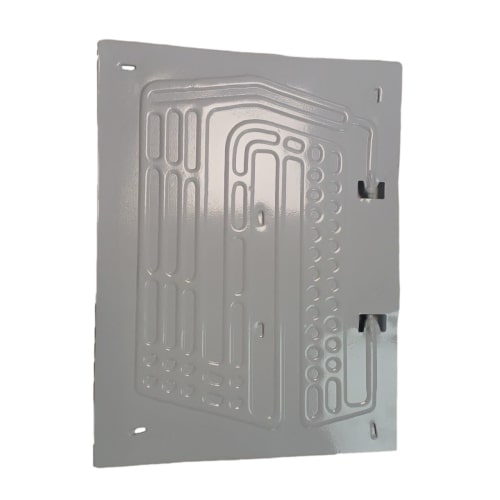

صفحه تریزون یا اواپراتور پلیتی مدل 120cc لوله وسط، از قطعات حیاتی در سیکل برودتی یخچالهای خانگی با ظرفیت متوسط رو به بالا است. این قطعه با جذب گرمای داخل کابین و انتقال آن به مبرد، سرمایش یکنواخت را ایجاد میکند. ساختار رولباند آلومینیومی همراه با پوشش رنگ کورهای الکترواستاتیک، مقاومت بالایی در برابر رطوبت و خوردگی به همراه دارد.
کاربرد
- جایگزینی اواپراتورهای معیوب، سوراخشده یا فرسوده در یخچالهای خانگی تکدر یا بخش یخچال یخچالهای فریزر بالا پایین.
- مناسب برای سیکلهای تبرید مجهز به کمپرسورهای قدرتمندتر با جابهجایی گاز در رده تقریبی 100cc تا 120cc.
- نصب در دیواره داخلی کابین به عنوان سطح اصلی تبادل حرارت و سردسازی.
توضیح فنی
این قطعه با استفاده از فناوری پیشرفته رولباند ساخته شده است که در آن کانالهای عبور مبرد به شکل یکپارچه درون ورق آلومینیوم شکل میگیرند. در مدل «لوله وسط»، لولههای ورود و خروج گاز در بخش میانی لبه بالایی صفحه تعبیه شدهاند که این طراحی برای کابینهایی با سوراخ عبور لوله در مرکز دیواره پشتی به کار میرود. بخش انتهای لولهها نیز دارای رابط مسی است تا تکنسین بدون نگرانی از آسیب یا ذوب شدن آلومینیوم، جوشکاری مطمئنی با سیم نقره انجام دهد.
علائم خرابی
- سوراخ شدن صفحه اواپراتور به دلیل برخورد اجسام نوکتیز هنگام برفکزدایی و تخلیه کامل گاز مبرد.
- یخزدگی نقطهای یا ناقص و عدم تشکیل برودت یکنواخت در سطح صفحه تریزون.
- کارکرد مداوم و یکسره کمپرسور برای جبران افت سرمایش کابین.
- ظاهر شدن آثار نشت روغن، سفیدک یا خوردگی عمیق روی پوشش آلومینیومی صفحه.
راهنمای تشخیص قبل از خرید
- بررسی ابعاد فیزیکی: طول، عرض و فاصله محل پیچهای نصب صفحه قدیمی را با دقت اندازه بگیرید تا با فضای داخلی کابین دستگاه مطابقت داشته باشد.
- موقعیت لولهها: اطمینان حاصل کنید که خروجی لولههای یخچال شما از نوع «لوله وسط» است؛ عدم تطابق محل خروج لوله نصب را با مشکل مواجه میکند.
- ظرفیت کمپرسور: مدل 120cc برای یخچالهای با حجم متوسط و بزرگ طراحی شده و باید با توان برودتی سیستم همخوانی داشته باشد.
باکس مشاوره رایگان
در صورتی که در انتخاب ابعاد دقیق صفحه، موقعیت لولهها یا سازگاری آن با مدل یخچال خود تردید دارید، پیش از نهایی کردن سفارش، تصویر قطعه معیوب و پلاک مشخصات دستگاه را برای کارشناسان هوم پارتینو ارسال کنید تا بررسی تخصصی انجام شود.
راهنمای نصب ایمن
- پیش از شروع کار، دوشاخه برق دستگاه را از پریز جدا کرده و گاز موجود در مدار را به طور کامل تخلیه کنید.
- هنگام جوشکاری لولههای مسی، محل اتصال مس به آلومینیوم و بدنه صفحه را با پارچه خیس یا خمیر ضدحرارت محافظت کنید تا حرارت مشعل آسیبی به بدنه نزند.
- پس از اتمام جوشکاری، سیستم را زیر فشار ازت قرار داده و تست نشتی انجام دهید؛ سپس وکیوم کامل مدار (حداقل ۲۰ تا ۳۰ دقیقه) الزامی است.
- صفحه را به کمک پیچها و واشرهای عایق در جایگاه خود محکم ببندید تا از لرزش و تماس مستقیم جلوگیری شود.
نکات خرید
- در زمان تحویل کالا، سلامت فیزیکی بدنه، عدم وجود دفرمگی یا ضربه به کانالهای برجسته روی صفحه را بررسی نمایید.
- از باز نبودن یا مسدود نبودن درپوشهای پلمپ انتهای لولهها اطمینان حاصل کنید تا رطوبت وارد مدار نشود.
- تعویض همزمان فیلتر درایر و بررسی سلامت لوله مویی هنگام نصب اواپراتور جدید توصیه میشود.
مزایای خرید از هوم پارتینو
مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛ روشهای مختلف ارسال با پست، تیپاکس و باربری؛ ضمانت ترب؛ پروانه کسب؛ ضمانت مرجوعی طبق شرایط فروشگاه؛ تنوع بالای قطعات؛ ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛ پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- فیلتر درایر مسی یخچال (سایز ۲۰ گرمی استاندارد)
- لوله مویی سایز ۰۳۶ مناسب سیکلهای تبرید متوسط
- سیم جوش نقره و پودر جوشکاری مس و آلومینیوم
- گاز مبرد شارژ سیکل برودتی (R134a / R600a)
- راهنمای اصولی تعویض اواپراتور و وکیوم مدار یخچال
پرسشهای متداول
آیا سوراخ ایجاد شده روی صفحه تریزون با چسب قابل ترمیم است؟
تعمیرات موقت یا چسبهای اپوکسی دوام بالایی در برابر فشار و اختلاف دمای سیکل ندارند و نفوذ رطوبت به مدار باعث سوختن کمپرسور میشود؛ تعویض کامل قطعه راهکار استاندارد است.
تفاوت مدل لوله وسط با لوله بغل چیست؟
تفاوت اصلی در محل خروج لولههای اتصال از بدنه صفحه است که باید دقیقاً مطابق با سوراخ عبور لوله در دیواره پشتی کابین یخچال انتخاب شود.
آیا انتهای لولههای این مدل قابلیت جوشکاری با مس را دارد؟
بله، بخش انتهای لولهها به رابط مسی مجهز شده است که امکان اتصال آسان و استاندارد با سیم نقره را فراهم میکند.
جمعبندی و دعوت به اقدام
صفحه تریزون مدل 120cc لوله وسط با طراحی استاندارد رولباند و راندمان حرارتی بالا، گزینهای ایدهآل برای احیای سرمایش یخچال شماست. برای ثبت سفارش، محصول را به سبد خرید اضافه کنید یا جهت تایید فنی، تصویر قطعه خود را برای پشتیبانی هوم پارتینو بفرستید.
