معرفی اجمالی

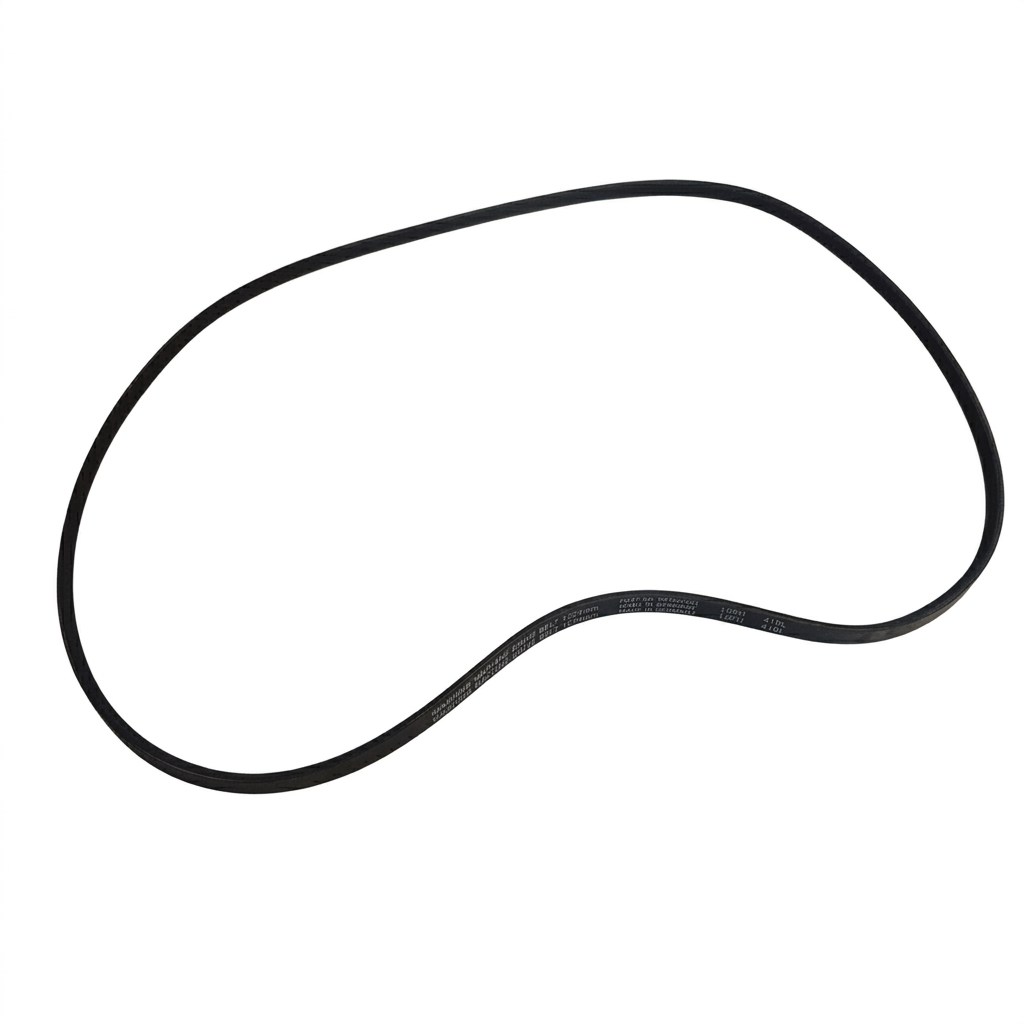

تسمه ماشین لباسشویی حایر مدل 1315 J5 (با کد فنی 5PJ1315E)، یکی از تسمههای پرکاربرد در نسل جدید لباسشوییهای حایر و برندهای زیرمجموعه آن است. این تسمه از نوع دنده درشت (پروفایل J) بوده و دارای خاصیت کشسانی (Elastic) است. ویژگی بارز این محصول، عدم نیاز به پیچ ریگلاژ برای سفت کردن تسمه است؛ چرا که متریال بهکار رفته در آن به گونهای مهندسی شده که پس از نصب، فشار لازم را به صورت خودکار بر پولیها حفظ میکند.
کاربردهای محصول
- استفاده به عنوان قطعه فابریک در ماشینهای لباسشویی حایر (Haier) مدلهای ۷ و ۸ کیلویی.
- قابل استفاده در برخی مدلهای اسنوا و دوو که از تسمه طول ۱۳۱۵ استفاده میکنند.
- جایگزینی تسمههای معمولی جهت کاهش صدای نویز در هنگام خشککن.
- مناسب برای لباسشوییهایی که فاقد سیستم ریگلاژ دستی موتور هستند.
ویژگیهای اصلی
- تکنولوژی Elastic (کشسانی): نصب آسانتر و حفظ کشش ثابت در درازمدت بدون شل شدن.
- پروفایل J (دنده درشت): ایجاد اصطکاک بهینه و جلوگیری از هرزگردی در زمان بارگیری سنگین.
- ۵ شیار استاندارد: توزیع یکنواخت نیرو بر روی عرض تسمه و کاهش فشار بر بلبرینگ موتور.
- مقاومت در برابر کشش (Anti-Stretch): لایههای تقویتکننده داخلی که مانع از تغییر طول بیش از حد میشوند.
- پایداری حرارتی: عدم تغییر شکل در اثر گرمای تولید شده توسط موتور در برنامههای طولانیمدت.
توضیح تخصصی (فنی)
تسمه 5PJ1315E بر اساس استانداردهای بینالمللی انتقال قدرت طراحی شده است. حرف P به معنای پلیوی (Poly-V) و J بیانگر گام دنده ۲.۳۴ میلیمتری است. عدد ۱۳۱۵ طول محیطی تسمه در حالت تحت کشش را نشان میدهد. پسوند E در انتهای کد، حیاتیترین بخش مهندسی آن است؛ این تسمهها “خودتنظیم” هستند. در لباسشوییهای مدرن که موتور مستقیماً به بدنه دیگ پیچ شده و امکان جابجایی ندارد، این تسمه الاستیک است که وظیفه جذب ضربات ناگهانی موتور (Shock Absorption) و حفظ تنشن (Tension) لازم را بر عهده دارد.
نشانههای خرابی تسمه
- صدای “بکسوات” یا سوت کشیدن تسمه در لحظه شروع به کار موتور.
- دیگ لباسشویی با سرعت پایین میچرخد یا در دور تند به لرزش شدید میافتد.
- مشاهده ترکهای عرضی عمیق در لایه دندههای تسمه.
- تغییر رنگ تسمه به قهوهای یا براق شدن دندهها در اثر اصطکاک زیاد.
- افتادن تسمه از جای خود بلافاصله پس از شروع برنامه شستشو.
علل خرابی رایج
- استفاده از پودر زیاد: ورود کف به قسمت پشت دستگاه باعث لغزنده شدن تسمه و سوختن دندههای آن میشود.
- بار غیرمجاز: انداختن پتو یا پرده سنگین که باعث کش آمدن بیش از حد الیاف الاستیک تسمه میشود.
- تاب داشتن فولی دیگ: ناصافی در چرخش فولی باعث سایش نامتقارن لبههای تسمه میگردد.
- خستگی متریال: از دست رفتن خاصیت کشسانی (Elasticity) پس از گذشت چند سال از تاریخ تولید.
نکات مهم زمان خرید

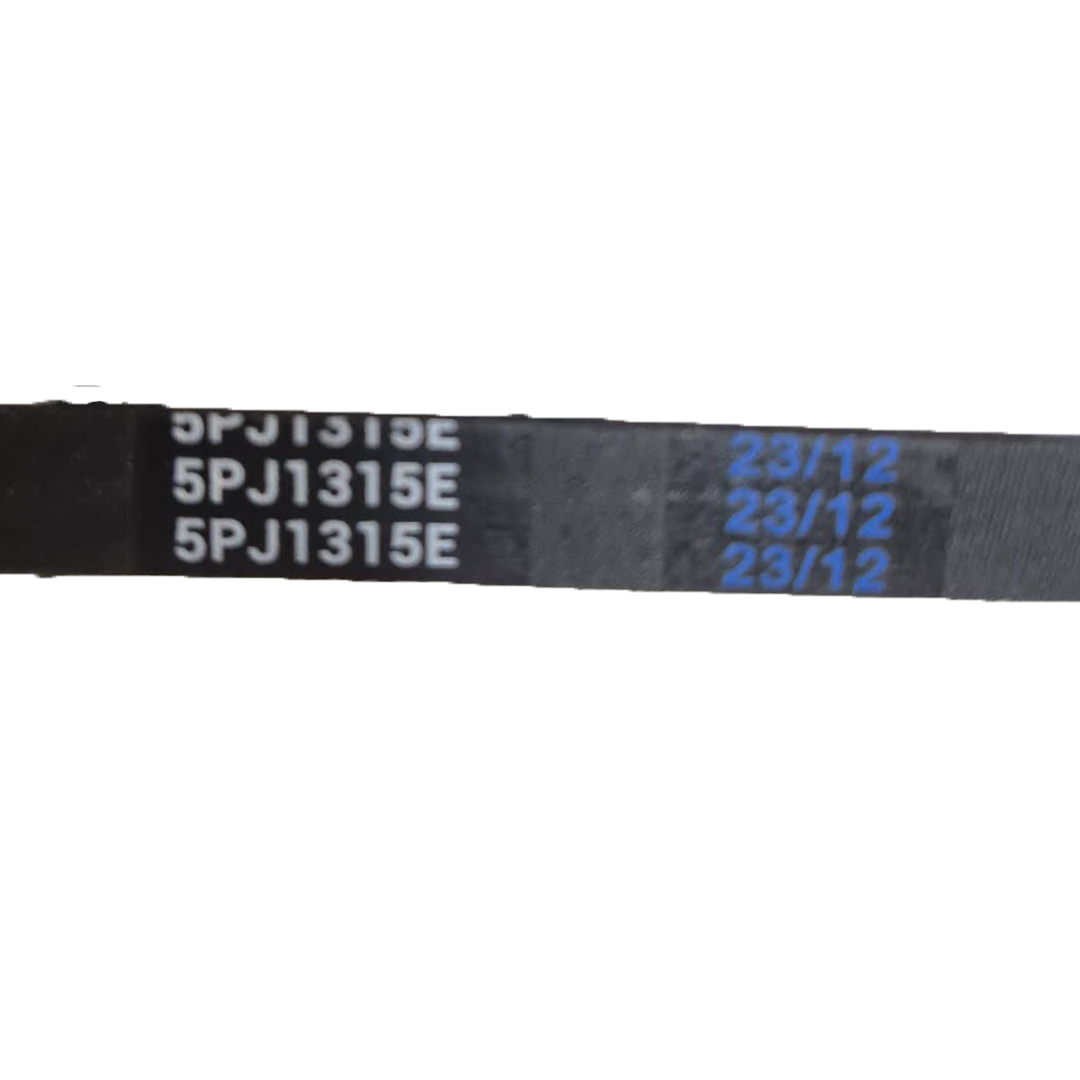

- بررسی کد دقیق: حتماً عدد 1315 و حرف E را روی تسمه چک کنید (نصب تسمه 1315 معمولی به جای الاستیک باعث فشار شدید به موتور میشود).
- تعداد شیار: این تسمه دارای ۵ شیار است؛ دقت کنید که دندهها کاملاً سالم و بدون زدگی باشند.
- تاریخ تولید: به اعدادی مثل 23/12 توجه کنید؛ تسمههایی که سالهای زیادی در انبار ماندهاند، ممکن است دچار خشکی لاستیک شده باشند.
- برند محصول: هومپارتینو همواره برندهای معتبر با متریال تقویت شده را عرضه میکند.
راهنمای نصب (کلی و ایمن)
- برق دستگاه را قطع کنید.
- تسمه را ابتدا دور پولی کوچک موتور بیندازید.
- بخشی از تسمه را روی لبه بالایی فولی بزرگ قرار داده و با استفاده از یک ابزار کمکی (یا با دست و احتیاط فراوان) فولی را بچرخانید تا تسمه مانند زنجیر چرخ روی فولی سوار شود.
- توجه: به دلیل الاستیک بودن، این تسمه در ابتدا بسیار سفت به نظر میرسد؛ این یک امر طبیعی است و نباید برای جا انداختن آن، پیچهای موتور را شل کنید.
انواع تسمه ماشین لباسشویی
تسمه لباسشویی وظیفه انتقال نیرو از موتور به پولی دیگ را بر عهده دارد. بسته به طراحی دستگاه، تسمهها به چند دسته اصلی تقسیم میشوند:
تسمه چندشیار (Poly-V / Ribbed Belt)
رایجترین نوع در لباسشوییهای جدید
ویژگیها:
- چند شیار روی سطح داخلی
- چسبندگی و راندمان بالا
- صدای کمتر
- سازگار با اکثر برندها مثل الجی، سامسونگ، اسنوا، بوش
نمونه سایزها: 1245J / 1270J / 1320J / 1342J / 1380J
تسمه کشی (Stretch Belt)
ویژه لباسشوییهای Direct Drive یا موتورهای کمربندی جدید
ویژگیها:
- بدون نیاز به تنظیم سفتی
- نصب آسان
- طول عمر بیشتر
- کاربرد در برخی مدلهای الجی، سامسونگ جدید و یونیورسال
تسمه تسمهای/مربعی قدیمی (V-Belt)
مخصوص لباسشوییهای قدیمی مثل ارج، آزمایش، جنرالسرویس، اندیور
ویژگیها:
- سطح مقطع مربعی یا V شکل
- نیاز به تنظیم سفتی دستی
- احتمال سر خوردن بالاتر
سایزهای رایج: 41، 42، 43 اینچ
تسمه کلاچدار یا گیربکسی
در لباسشوییهای دوقلو یا گیربکسی قدیمی
- انتقال قدرت با کلاچ
- تسمه ضخیمتر و مقاومتر
- مقاوم در برابر رطوبت و بار سنگین
سایز تسمه لباسشویی
سایز تسمه ترکیبی از طول + تعداد شیار است. استانداردها معمولاً به صورت زیر ثبت میشوند:
نمونه کدگذاری:
J، H، PH، PJ = نوع پروفیل
عدد اول = طول تسمه (برحسب میلیمتر)
عدد بعدی = تعداد شیار
سایزهای رایج تسمه لباسشویی
- 1245J5 → الجی / سامسونگ / اسنوا
- 1270J4 / J5 → بوش / دوو
- 1320J6 → لباسشوییهای بزرگتر
- Stretch Belt → برای اکثر مدلهای جدید محرک تسمهای
روش تشخیص سایز تسمه
- خواندن نوشته حکشده روی تسمه فعلی
- اندازهگیری دور کامل تسمه با متر
- مراجعه به مدل دستگاه (کاتالوگ یا پشت درب)
علت پاره شدن تسمه لباسشویی
پاره شدن تسمه معمولاً به دلیل مشکل دیگری در سیستم انتقال قدرت است.
مهمترین دلایل:
- شل یا قفل شدن پولی دیگ
- خرابی بلبرینگ و گیرپاژ کردن درام
- پوسیدگی تسمه بهدلیل عمر بالا
- استفاده از سایز اشتباه
- تنظیم نبودن فاصله موتور و شاسی
- بارگذاری بیش از حد در دور خشککن
- ورود آب یا روغن روی تسمه
- خرابی کمکفنر و لرزش شدید دیگ
❗ نکته مهم:
اگر تسمه پاره شد، بدون بررسی پولی و بلبرینگ نباید تسمه جدید نصب شود.
تسمه لباسشویی ارج قدیمی
یخچال و لباسشوییهای ارج قدیمی از تسمههای V-Belt یا مربعی استفاده میکردند.
ویژگیها:
- سایزها معمولاً 41 تا 43 اینچ
- جنس لاستیک مقاوم ولی خشکشونده با زمان
- نیاز به تنظیم سفتی دورهای
- استفاده در مدلهای ارج 800، ارج 1100، ارج اتومات قدیمی
سایزهای رایج تسمه ارج
علائم خرابی تسمه ارج قدیمی
- صدای سوت
- لیز خوردن هنگام استارت
- لرزش شدید
- داغ شدن موتور
مزایای خرید از هومپارتینو
- ارائه تسمه مطابق با تصویر (مدل 5PJ1315E الاستیک).
- تضمین کیفیت لاستیک و عدم ترکخوردگی زودهنگام.
- ارسال سریع به سراسر ایران جهت به حداقل رساندن زمان توقف دستگاه.
- قیمت رقابتی برای قطعه اصلی با گرید A.
پرسش و پاسخ پرتکرار (FAQ)
آیا میتوانم از تسمه ۱۳۱۰ یا ۱۳۲۰ به جای ۱۳۱۵ استفاده کنم؟
خیر؛ در سیستمهای الاستیک حتی ۵ میلیمتر تفاوت باعث میشود یا تسمه اصلاً جا نرود و یا به قدری شل باشد که روی دور تند از جای خود خارج شود.
چرا تسمه جدید من هنگام کار بو میدهد؟
اگر تسمه را به درستی در شیارهای مرکزی قرار نداده باشید، لبههای آن با دیواره فولی اصطکاک پیدا کرده و بوی لاستیک سوخته تولید میکند.
آیا این تسمه برای موتورهای اینورتر حایر هم مناسب است؟
بله، بسیاری از مدلهای اینورتر حایر از این سایز استفاده میکنند، به شرطی که کد فنی 1315 روی تسمه قبلی شما حک شده باشد.
