معرفی اجمالی

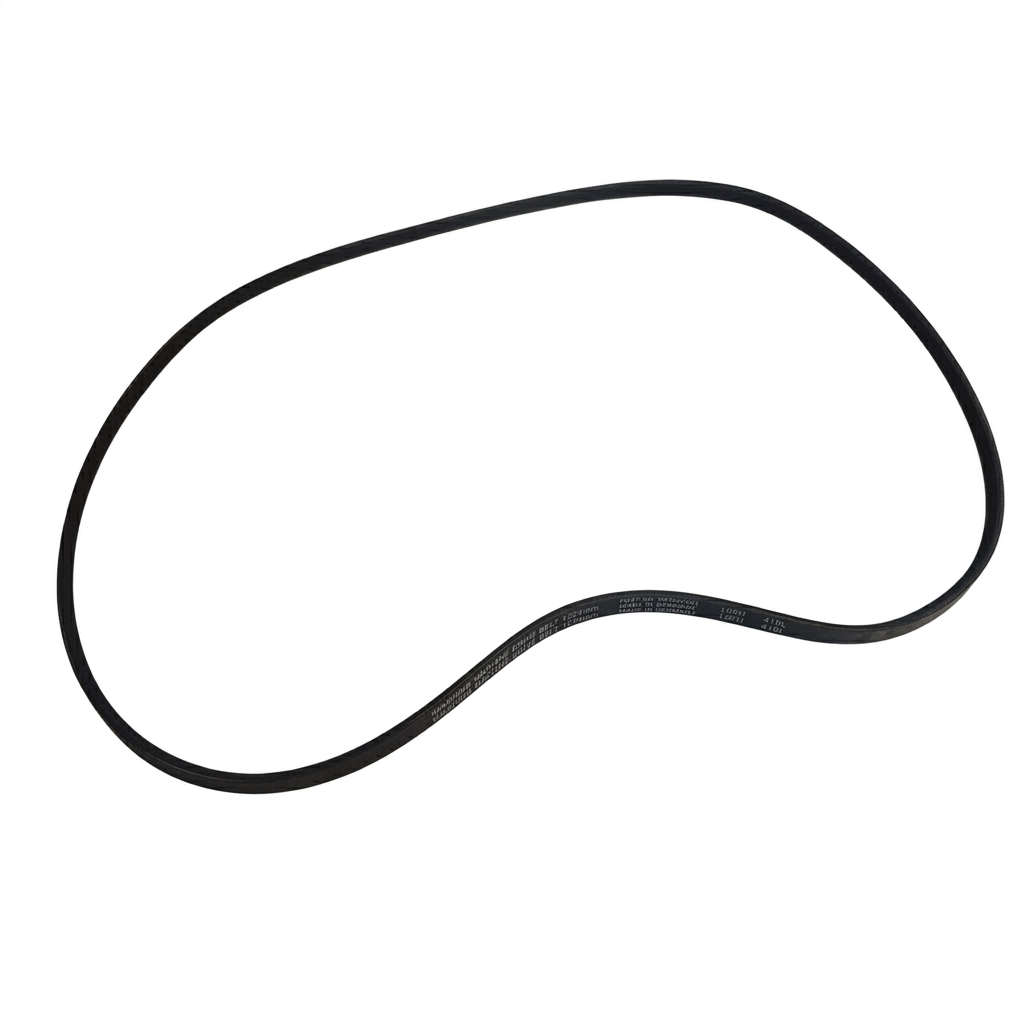

تسمه دنده درشت ماشین لباسشویی اسنوا، جزء حیاتی سیستم انتقال قدرت در این دستگاه است. اسنوا در اکثر مدلهای خود از تسمههای با پروفایل J استفاده میکند که به دلیل داشتن گام دندههای پهنتر (۲.۳۴ میلیمتر)، قدرت چسبندگی فوقالعادهای روی پولی موتور ایجاد کرده و از هرزگردی در زمان شستشوی لباسهای سنگین جلوگیری میکند. این تسمهها معمولاً در دو نوع معمولی و الاستیک (Elastic) تولید میشوند که در مدلهای جدید اسنوا، نوع الاستیک (خودتنظیم) کاربرد بیشتری دارد.
کاربردهای محصول
- مناسب برای مدلهای ۷، ۸ و ۹ کیلویی اسنوا (مانند سریهای Octa و Harman).
- قابل استفاده در دستگاههایی با موتورهای یونیورسال و اینورتر تسمهای.
- جایگزینی تسمههای فرسوده که باعث کاهش سرعت چرخش دیگ شدهاند.
- سازگار با برندهای همخانواده مانند دوو (Daewoo) که از پلتفرمهای مشابه اسنوا بهره میبرند.
ویژگیهای اصلی
- پروفایل J (دنده درشت): طراحی اختصاصی برای انتقال گشتاور بالا بدون ایجاد نویز.
- ساختار تقویت شده: استفاده از رشتههای نخی (Cord) با مقاومت کششی بسیار بالا در لایههای میانی.
- مقاومت حرارتی: پایداری متریال EPDM در برابر گرمای تولید شده توسط موتور در زمان خشککن.
- ضد سایش: مقاومت بالای دندهها در برابر سایش فیزیکی ناشی از چرخشهای طولانی.
- تنوع سایز: موجود در اندازههای استاندارد اسنوا شامل ۱۱۷۳، ۱۲۳۳ و ۱۲۷۰ میلیمتر.
توضیح تخصصی (فنی)
در تسمههای دنده درشت اسنوا، انتخاب بین مدل معمولی و الاستیک (EL/MA) بسیار حیاتی است. در مدلهای الاستیک، لایههای داخلی تسمه دارای خاصیت کشسانی کنترلشدهای هستند که شوکهای لحظهای ناشی از استارت موتور را جذب میکنند. عدد 5PJ به معنای ۵ شیار بودن تسمه با پروفایل J است. گام این دندهها دقیقاً ۲.۳۴ میلیمتر مهندسی شده تا با شیارهای فولی موتور چفت شود. اگر به اشتباه از تسمه دنده ریز (H) روی فولی دنده درشت (J) استفاده شود، تسمه در کمتر از چند دقیقه ذوب شده و از بین میرود.
نشانههای خرابی تسمه
- شنیده شدن صدای سوت (بکسوات) در هنگام شروع حرکت موتور.
- دیگ لباسشویی با دست به راحتی میچرخد اما موتور توان چرخاندن آن را ندارد.
- مشاهده خردههای سیاه لاستیک (براده) در کف دستگاه یا پشت درپوش.
- شل شدن تسمه و افتادن مکرر آن از روی فولی بزرگ دیگ.
- لرزشهای غیرعادی مخزن در دورهای بالا به دلیل تغییر فرم تسمه.
علل خرابی رایج
- Overload: بارگیری بیش از ظرفیت که منجر به کش آمدن الیاف داخلی تسمه میشود.
- فرسودگی بلبرینگها: گیرپاژ کردن بلبرینگ دیگ باعث داغ شدن تسمه و سوختن دندههای آن میگردد.
- نشت روغن یا آب: ورود مواد روانکننده به مسیر حرکت تسمه باعث لغزش و تخریب ساختار شیمیایی لاستیک میشود.
- نصب غیر اصولی: تراز نبودن پولی موتور با فولی دیگ که منجر به خوردگی لبههای تسمه میشود.
نکات مهم زمان خرید

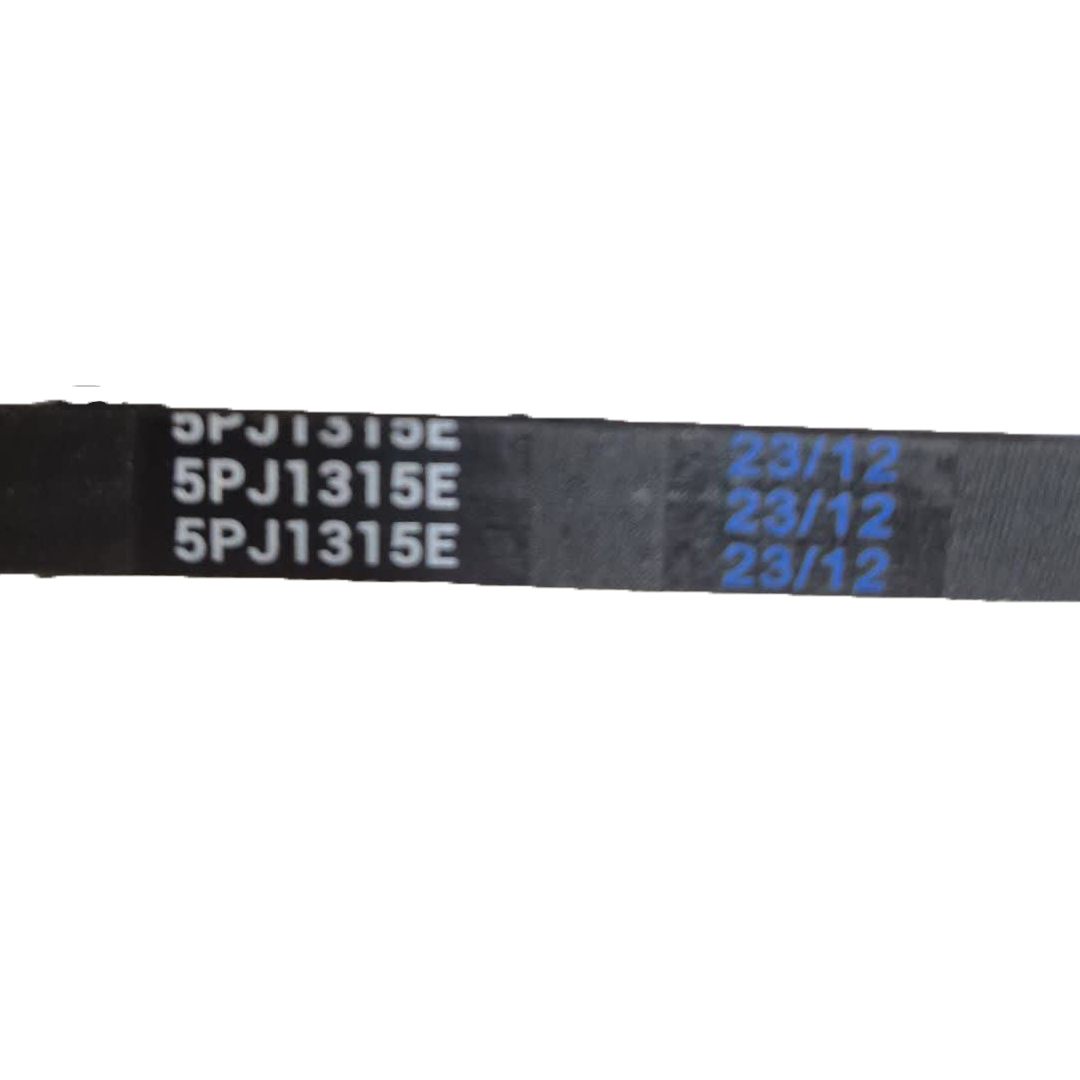

- تطبیق کد فنی: حتماً کد حک شده روی تسمه قدیمی (مانند 1270 J5) را با محصول خریداری شده مطابقت دهید.
- بررسی نوع (الاستیک یا معمولی): اگر روی تسمه شما کلمه E یا EL درج شده، حتماً باید مدل الاستیک تهیه کنید.
- برند معتبر: ترجیحاً از برندهای Megadyne (ایتالیا) یا Hutchinson (فرانسه) استفاده کنید که کیفیت فابریک اسنوا هستند.
- تعداد شیار: تعداد قلههای روی تسمه را بشمارید (معمولاً ۵ شیار برای اسنوا استاندارد است).
راهنمای نصب (کلی و ایمن)
- ابتدا برق دستگاه را قطع کنید.
- تسمه را روی پولی کوچک موتور قرار دهید.
- بخشی از تسمه را روی فولی بزرگ دیگ نگه داشته و همزمان فولی را بچرخانید تا تسمه کاملاً روی شیارها بنشیند.
- نکته فنی: پس از نصب، تسمه را به صورت دستی چند دور بچرخانید تا مطمئن شوید در مرکز شیارها قرار گرفته و به سمت جلو یا عقب متمایل نیست.
انواع تسمه ماشین لباسشویی
تسمه لباسشویی وظیفه انتقال نیرو از موتور به پولی دیگ را بر عهده دارد. بسته به طراحی دستگاه، تسمهها به چند دسته اصلی تقسیم میشوند:
تسمه چندشیار (Poly-V / Ribbed Belt)
رایجترین نوع در لباسشوییهای جدید
ویژگیها:
- چند شیار روی سطح داخلی
- چسبندگی و راندمان بالا
- صدای کمتر
- سازگار با اکثر برندها مثل الجی، سامسونگ، اسنوا، بوش
نمونه سایزها: 1245J / 1270J / 1320J / 1342J / 1380J
تسمه کشی (Stretch Belt)
ویژه لباسشوییهای Direct Drive یا موتورهای کمربندی جدید
ویژگیها:
- بدون نیاز به تنظیم سفتی
- نصب آسان
- طول عمر بیشتر
- کاربرد در برخی مدلهای الجی، سامسونگ جدید و یونیورسال
تسمه تسمهای/مربعی قدیمی (V-Belt)
مخصوص لباسشوییهای قدیمی مثل ارج، آزمایش، جنرالسرویس، اندیور
ویژگیها:
- سطح مقطع مربعی یا V شکل
- نیاز به تنظیم سفتی دستی
- احتمال سر خوردن بالاتر
سایزهای رایج: 41، 42، 43 اینچ
تسمه کلاچدار یا گیربکسی
در لباسشوییهای دوقلو یا گیربکسی قدیمی
- انتقال قدرت با کلاچ
- تسمه ضخیمتر و مقاومتر
- مقاوم در برابر رطوبت و بار سنگین
سایز تسمه لباسشویی
سایز تسمه ترکیبی از طول + تعداد شیار است. استانداردها معمولاً به صورت زیر ثبت میشوند:
نمونه کدگذاری:
J، H، PH، PJ = نوع پروفیل
عدد اول = طول تسمه (برحسب میلیمتر)
عدد بعدی = تعداد شیار
سایزهای رایج تسمه لباسشویی
- 1245J5 → الجی / سامسونگ / اسنوا
- 1270J4 / J5 → بوش / دوو
- 1320J6 → لباسشوییهای بزرگتر
- Stretch Belt → برای اکثر مدلهای جدید محرک تسمهای
روش تشخیص سایز تسمه
- خواندن نوشته حکشده روی تسمه فعلی
- اندازهگیری دور کامل تسمه با متر
- مراجعه به مدل دستگاه (کاتالوگ یا پشت درب)
علت پاره شدن تسمه لباسشویی
پاره شدن تسمه معمولاً به دلیل مشکل دیگری در سیستم انتقال قدرت است.
مهمترین دلایل:
- شل یا قفل شدن پولی دیگ
- خرابی بلبرینگ و گیرپاژ کردن درام
- پوسیدگی تسمه بهدلیل عمر بالا
- استفاده از سایز اشتباه
- تنظیم نبودن فاصله موتور و شاسی
- بارگذاری بیش از حد در دور خشککن
- ورود آب یا روغن روی تسمه
- خرابی کمکفنر و لرزش شدید دیگ
❗ نکته مهم:
اگر تسمه پاره شد، بدون بررسی پولی و بلبرینگ نباید تسمه جدید نصب شود.
تسمه لباسشویی ارج قدیمی
یخچال و لباسشوییهای ارج قدیمی از تسمههای V-Belt یا مربعی استفاده میکردند.
ویژگیها:
- سایزها معمولاً 41 تا 43 اینچ
- جنس لاستیک مقاوم ولی خشکشونده با زمان
- نیاز به تنظیم سفتی دورهای
- استفاده در مدلهای ارج 800، ارج 1100، ارج اتومات قدیمی
سایزهای رایج تسمه ارج
علائم خرابی تسمه ارج قدیمی
- صدای سوت
- لیز خوردن هنگام استارت
- لرزش شدید
- داغ شدن موتور
مزایای خرید از هومپارتینو
- عرضه تسمههای اورجینال با گرید کیفی A.
- موجودی کامل سایزهای اختصاصی لباسشویی اسنوا.
- ارسال سریع به همراه بستهبندی محافظتی جهت جلوگیری از تغییر شکل تسمه.
- مشاوره رایگان
پرسش و پاسخ پرتکرار
آیا تسمه ۱۲۷۰ به جای ۱۲۳۳ قابل استفاده است؟
خیر؛ تفاوت طول در تسمههای لباسشویی بسیار حساس است و حتی چند میلیمتر خطا باعث شل بودن یا بیش از حد سفت بودن تسمه میشود که به موتور آسیب میزند.
تفاوت دنده ریز و دنده درشت در چیست؟
دندههای درشت (J) ارتفاع و گام بیشتری دارند و برای انتقال قدرتهای سنگین طراحی شدهاند، در حالی که دنده ریزها (H) برای سرعتهای بالاتر و دیگهای کوچکتر هستند.
چرا تسمه جدید من بعد از نصب دوباره میافتد؟
احتمالاً فولی دیگ شما دچار “تابخوردگی” شده و یا بلبرینگهای موتور و دیگ همراستا نیستند.
