معرفی اجمالی

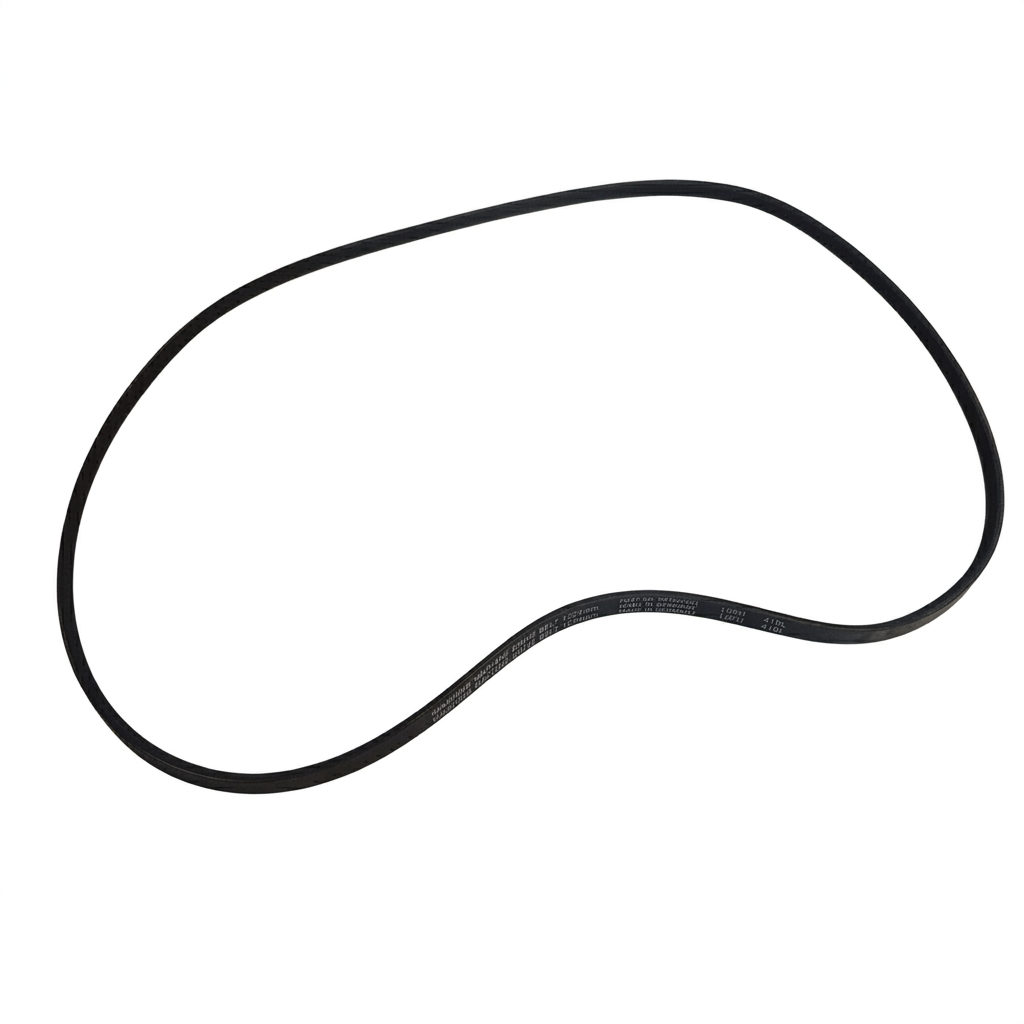

تسمه دنده ریز بوش، یکی از حیاتیترین قطعات در سیستم انتقال قدرت ماشینهای لباسشویی این برند است. این تسمه که با پروفایل H طراحی شده، وظیفه دارد گشتاور تولیدی موتور را به فولی دیگ منتقل کند. به دلیل استفاده بوش از موتورهای با تکنولوژی بالا، این تسمهها باید دقت ابعادی فوقالعادهای داشته باشند تا از هرگونه هرزگردی یا اتلاف انرژی جلوگیری شود. این محصول عموماً توسط کمپانیهای بزرگی نظیر Hutchinson یا Optibelt به سفارش بوش تولید میشود.
کاربردهای محصول
- مناسب برای مدلهای بوش سری 6، سری 8 و برخی مدلهای سری 4.
- استفاده در دستگاههای زیمنس (Siemens) که از پلتفرم مشترک با بوش بهره میبرند.
- جایگزینی تسمههای فرسوده که باعث ایجاد صدای ناهنجار در دور خشککن میشوند.
- اصلاح خطاهای مربوط به عدم چرخش دیگ (E21 یا خطاهای مرتبط با درایو).
ویژگیهای اصلی
- پروفایل تخصصی H: دارای دندههای ظریف با گام ۱.۶ میلیمتر برای درگیری کامل با پولی موتور.
- تکنولوژی Elastic (در برخی مدلها): قابلیت کشسانی کنترل شده که نیاز به رگلاژ دستی موتور را از بین میبرد.
- مقاومت حرارتی بالا: تحمل دمای ناشی از اصطکاک در دورهای بالای ۱۴۰۰ دور بر دقیقه.
- ترکیب متریال EPDM: استفاده از لاستیک اتیلن پروپیلن دیان مونومر برای جلوگیری از ترک خوردن و خشک شدن.
- الیاف تقویتکننده پلیآمید: جلوگیری از تغییر طول تسمه تحت بارهای سنگین لباس.
توضیح تخصصی (فنی)
تسمههای دنده ریز بوش با علامت H متمایز میشوند. تفاوت مهندسی این پروفایل با مدلهای J در “تراکم دندهها” است. در هر اینچ از پهنای این تسمه، تعداد دندههای بیشتری نسبت به مدل J وجود دارد. این طراحی اجازه میدهد تا پولی موتور (که در بوش بسیار کوچک و دقیق تراش خورده است) سطح تماس بیشتری با تسمه داشته باشد. کد فنیهایی نظیر 1252 H8 یا 1200 H7 نشاندهنده طول محیطی (میلیمتر) و تعداد شیارها هستند. دقت کنید که در بوش، صدم میلیمتر نیز در تراز بودن تسمه نقش حیاتی دارد.
نشانههای خرابی تسمه
- صدای “جیغ” یا سوت کشیدن در لحظه استارت موتور یا شروع دور تند.
- شل شدن تسمه و افتادن آن از روی فولی دیگ.
- نچرخیدن دیگ در حالی که صدای کار کردن موتور به گوش میرسد.
- وجود لرزشهای عرضی در بدنه دستگاه به دلیل دفرمه شدن تسمه.
- مشاهده ذرات پودر مانند سیاه رنگ در کف آشپزخانه زیر لباسشویی.
علل خرابی رایج
- فرسودگی الیاف داخلی: پس از حدود ۵ تا ۸ سال، الیاف داخلی خاصیت خود را از دست داده و تسمه شل میشود.
- خرابی بلبرینگها: سفت شدن دیگ باعث فشار مضاعف به تسمه و سوختن دندههای آن میگردد.
- تراز نبودن موتور: اگر موتور در جای خود جابجا شود، لبههای تسمه به سرعت ساییده و ریشریش میشوند.
- اضافه بار (Overload): شستن پتو یا بارهای سنگین که باعث بکسوات تسمه روی پولی موتور میشود.
نکات مهم زمان خرید

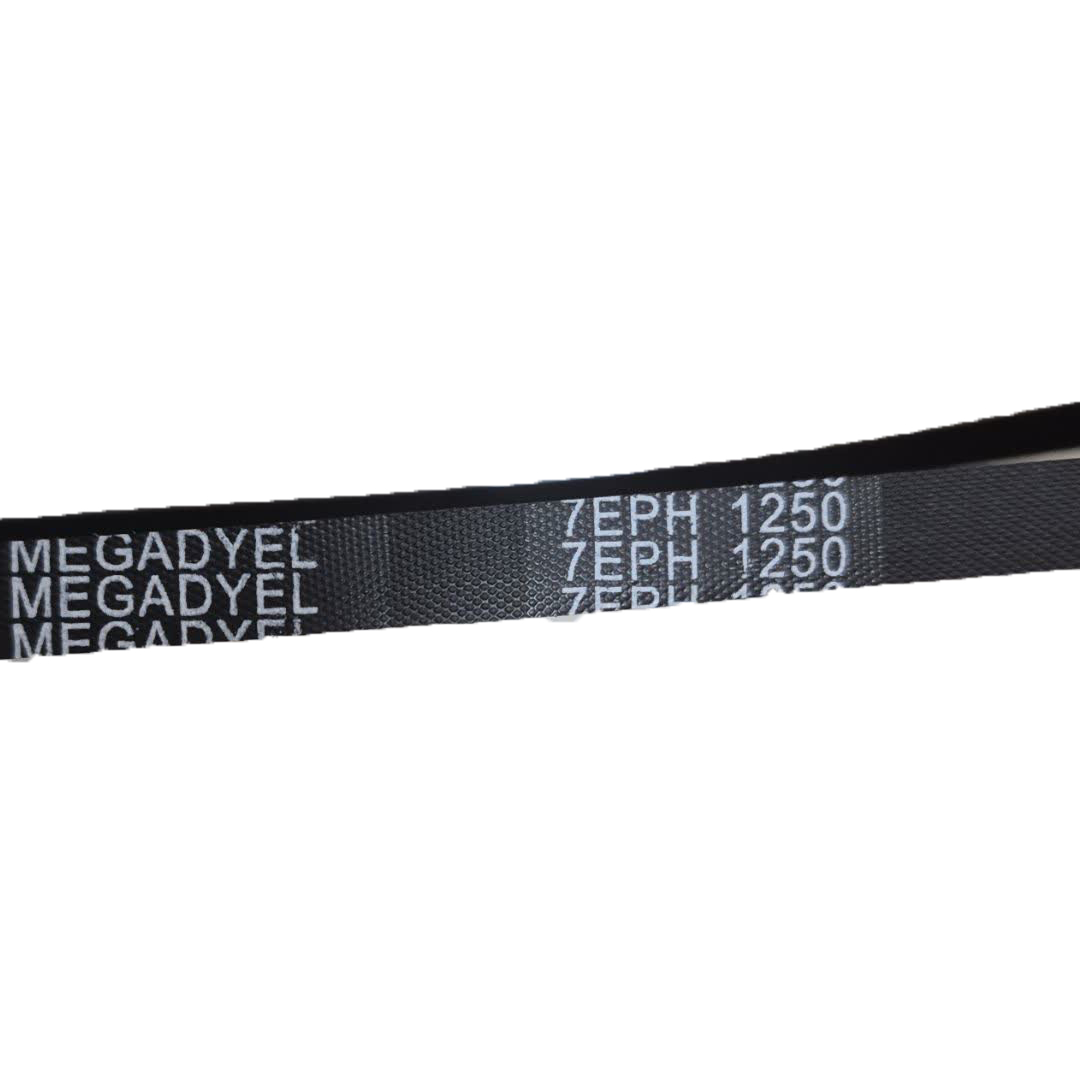

- تطبیق کد روی تسمه: حتماً عدد حک شده روی تسمه قدیمی (مثلاً 1252 یا 1199) را چک کنید.
- تعداد شیار: تعداد قلههای دنده را بشمارید (معمولاً ۷ یا ۸ شیار برای بوش).
- برند معتبر: ترجیحاً از برندهای اروپایی مانند Hutchinson (فرانسه)، Optibelt (آلمان) یا Megadyne (ایتالیا) استفاده کنید.
- تشخیص دنده ریز از درشت: فاصله دندهها در مدل H حدود ۱.۶ میلیمتر و در مدل J حدود ۲.۳ میلیمتر است.
راهنمای نصب (کلی و ایمن)
- برق دستگاه را کاملاً قطع کنید.
- پنل پشت را باز کرده و تسمه قدیمی را خارج کنید.
- ابتدا تسمه را روی پولی کوچک موتور قرار دهید.
- لبه دیگر را روی ساعت ۱۲ فولی بزرگ دیگ بگذارید و همزمان فولی را بچرخانید تا تسمه جا بیفتد.
- نکته حرفهای: اگر تسمه بوش شما از نوع “الاستیک” (Elastic) است، جا انداختن آن نیاز به فشار زیادی دارد و نباید فکر کنید تسمه کوتاه است؛ این تسمهها با ابزار مخصوص یا فشار اهرمی جا میافتند.
انواع تسمه ماشین لباسشویی
تسمه لباسشویی وظیفه انتقال نیرو از موتور به پولی دیگ را بر عهده دارد. بسته به طراحی دستگاه، تسمهها به چند دسته اصلی تقسیم میشوند:
تسمه چندشیار (Poly-V / Ribbed Belt)
رایجترین نوع در لباسشوییهای جدید
ویژگیها:
- چند شیار روی سطح داخلی
- چسبندگی و راندمان بالا
- صدای کمتر
- سازگار با اکثر برندها مثل الجی، سامسونگ، اسنوا، بوش
نمونه سایزها: 1245J / 1270J / 1320J / 1342J / 1380J
تسمه کشی (Stretch Belt)
ویژه لباسشوییهای Direct Drive یا موتورهای کمربندی جدید
ویژگیها:
- بدون نیاز به تنظیم سفتی
- نصب آسان
- طول عمر بیشتر
- کاربرد در برخی مدلهای الجی، سامسونگ جدید و یونیورسال
تسمه تسمهای/مربعی قدیمی (V-Belt)
مخصوص لباسشوییهای قدیمی مثل ارج، آزمایش، جنرالسرویس، اندیور
ویژگیها:
- سطح مقطع مربعی یا V شکل
- نیاز به تنظیم سفتی دستی
- احتمال سر خوردن بالاتر
سایزهای رایج: 41، 42، 43 اینچ
تسمه کلاچدار یا گیربکسی
در لباسشوییهای دوقلو یا گیربکسی قدیمی
- انتقال قدرت با کلاچ
- تسمه ضخیمتر و مقاومتر
- مقاوم در برابر رطوبت و بار سنگین
سایز تسمه لباسشویی
سایز تسمه ترکیبی از طول + تعداد شیار است. استانداردها معمولاً به صورت زیر ثبت میشوند:
نمونه کدگذاری:
J، H، PH، PJ = نوع پروفیل
عدد اول = طول تسمه (برحسب میلیمتر)
عدد بعدی = تعداد شیار
سایزهای رایج تسمه لباسشویی
- 1245J5 → الجی / سامسونگ / اسنوا
- 1270J4 / J5 → بوش / دوو
- 1320J6 → لباسشوییهای بزرگتر
- Stretch Belt → برای اکثر مدلهای جدید محرک تسمهای
روش تشخیص سایز تسمه
- خواندن نوشته حکشده روی تسمه فعلی
- اندازهگیری دور کامل تسمه با متر
- مراجعه به مدل دستگاه (کاتالوگ یا پشت درب)
علت پاره شدن تسمه لباسشویی
پاره شدن تسمه معمولاً به دلیل مشکل دیگری در سیستم انتقال قدرت است.
مهمترین دلایل:
- شل یا قفل شدن پولی دیگ
- خرابی بلبرینگ و گیرپاژ کردن درام
- پوسیدگی تسمه بهدلیل عمر بالا
- استفاده از سایز اشتباه
- تنظیم نبودن فاصله موتور و شاسی
- بارگذاری بیش از حد در دور خشککن
- ورود آب یا روغن روی تسمه
- خرابی کمکفنر و لرزش شدید دیگ
❗ نکته مهم:
اگر تسمه پاره شد، بدون بررسی پولی و بلبرینگ نباید تسمه جدید نصب شود.
تسمه لباسشویی ارج قدیمی
یخچال و لباسشوییهای ارج قدیمی از تسمههای V-Belt یا مربعی استفاده میکردند.
ویژگیها:
- سایزها معمولاً 41 تا 43 اینچ
- جنس لاستیک مقاوم ولی خشکشونده با زمان
- نیاز به تنظیم سفتی دورهای
- استفاده در مدلهای ارج 800، ارج 1100، ارج اتومات قدیمی
سایزهای رایج تسمه ارج
علائم خرابی تسمه ارج قدیمی
- صدای سوت
- لیز خوردن هنگام استارت
- لرزش شدید
- داغ شدن موتور
مزایای خرید از هومپارتینو
- تضمین اصالت برندهای Hutchinson و Optibelt مخصوص بوش.
- موجودی کامل سایزهای نایاب (مانند ۱۲۵۲ و ۱۲۵۵ دنده ریز).
- ارسال قطعات با تاریخ تولید جدید (جلوگیری از فروش تسمههای خشک و انباری).
- مشاوره تخصصی بر اساس مدل دستگاه (E-Nr) برای انتخاب دقیق سایز.
پرسش و پاسخ پرتکرار (FAQ)
آیا تسمه دنده درشت به جای دنده ریز روی بوش بسته میشود؟
خیر، به هیچ وجه. دندههای درشت روی پولی ظریف بوش نمینشینند و بلافاصله تسمه یا پولی موتور آسیب میبینند.
چرا تسمه جدید بوش من کوتاه به نظر میرسد و جا نمیرود؟
بسیاری از تسمههای بوش از نوع “MAEL” یا الاستیک هستند. این تسمهها فاقد ریگلاژ موتور بوده و باید با کشش زیاد نصب شوند.
تسمه مشکی بهتر است یا رنگ روشن؟
در برندهای اروپایی رنگ ملاک نیست، بلکه متریال EPDM ملاک است. برند هاتچینسون معمولاً مشکی و مگاداین معمولاً زرد یا کرم تولید میشود.
