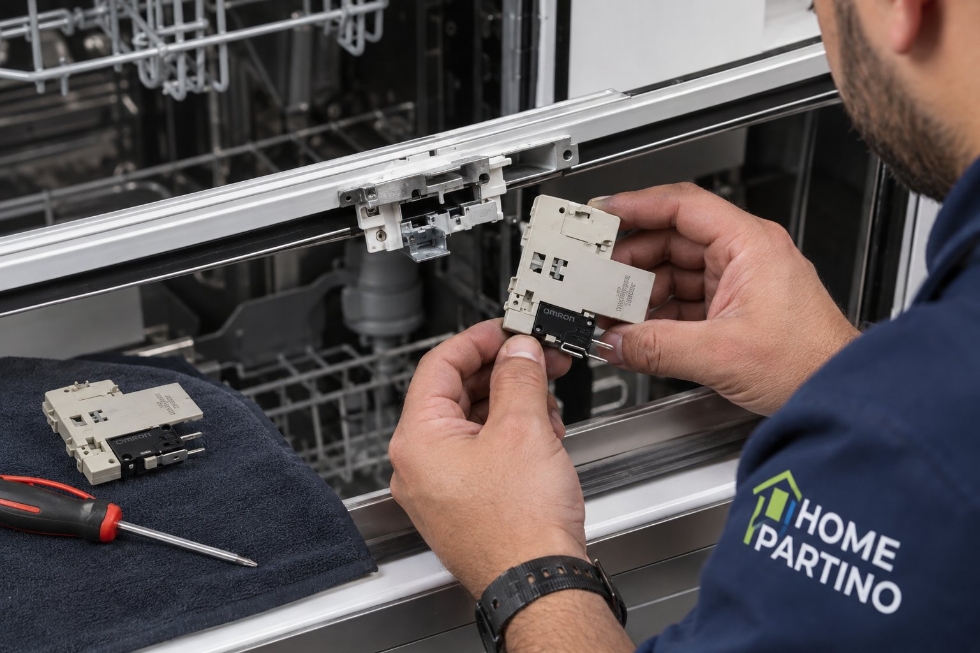

راهنمای جامع عیب‌یابی، تست و رفع مشکل قفل درب ماشین ظرفشویی

یکی از آزاردهنده‌ترین مشکلاتی که حین کار با ماشین ظرفشویی رخ می‌دهد، اختلال در عملکرد سیستم قفل درب است. این اختلال معمولاً به دو شکل کاملاً متضاد ظاهر می‌شود: یا درب دستگاه چفت نمی‌شود و با بستن پس می‌زند (در نتیجه دستگاه اصلاً روشن نمی‌شود)، یا چرخه شستشو تمام شده اما قفل آزاد نمی‌شود و ظروف داخل دستگاه حبس می‌شوند.

سیستم بسته‌شدن و قفل درب در ماشین‌های ظرفشویی برخلاف ماشین‌های لباسشویی که متکی به قفل‌های حرارتی یا PTC تأخیری طولانی هستند، ترکیبی از مکانیک ضربه‌ای، زبانه ضامن، میکروسوئیچ الکتریکی و در مدل‌های جدیدتر محرک‌های الکترونیکی (Solenoid Actuator) است. زمانی که قفل کار نمی‌کند، ریشه مشکل می‌تواند یک خطای مکانیکی ساده مانند چفت نشدن ریل سبد باشد یا خرابی پلاتین‌های داخلی سوئیچ درب.

در این راهنمای جامع و فنی، مکانیزم قفل درب ظرفشویی را کالبدشکافی کرده و علائم، روش‌های تست با ابزار، و راهکارهای رفع عیب را به زبان تجربی تکنسین بررسی می‌کنیم.

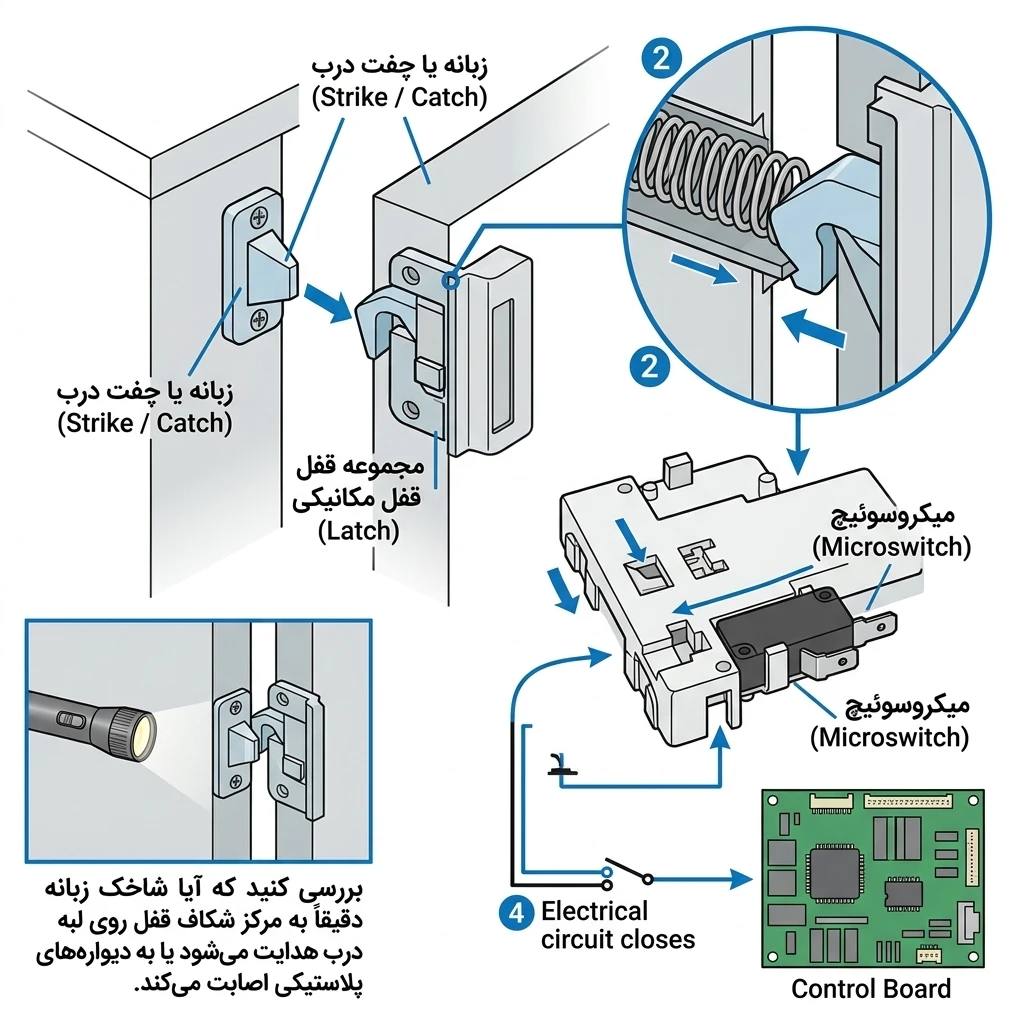

آناتومی سیستم قفل درب ظرفشویی: این بخش چگونه کار می‌کند؟

برای عیب‌یابی اصولی، ابتدا باید بدانید هنگام بستن درب دقیقاً چه اتفاقی رخ می‌دهد:

1. ورود زبانه به دهانه قفل: زبانه فلزی یا پلاستیکی روی چهارچوب (Strike) وارد دهانه مجموعه قفل روی لبه درب (Door Latch) می‌شود.


2. درگیری مکانیکی: فنر مکانیکی فشرده شده و فک نگهدارنده زبانه را قفل می‌کند.


3. تحریک الکتریکی: ضامن، زبانه میکروسوئیچ (Microswitch) را فشار می‌دهد.


4. بسته شدن مدار: مدار الکتریکی به سمت برد فرمان کامل می‌شود.


5. آغاز چرخه: برد اصلی مجوز آبگیری و اجرای برنامه را صادر می‌کند.

اجزای اصلی این مجموعه:

• زبانه یا چفت درب (Strike / Catch): قطعه متصل به سقف کابین که وارد بدنه قفل می‌شود.


• مجموعه قفل مکانیکی (Latch Assembly): شامل فک متحرک و فنرهای نگه‌دارنده.


• میکروسوئیچ ایمنی (Door Switch): کلید قطع و وصل جریان فرمان برد.

سناریوی اول: چرا درب ماشین ظرفشویی بسته یا قفل نمی‌شود؟

اگر درب ظرفشویی چفت نمی‌شود و مدام به جلو پس می‌زند، معمولاً یکی از ۵ دلیل زیر منشأ عیب است:

۱. خارج شدن زبانه از رگلاژ یا انحراف محور آن

زبانه بالای کابین با باز و بسته شدن مداوم شل شده و تغییر زاویه می‌دهد. با چراغ‌قوه بررسی کنید که آیا شاخک زبانه دقیقاً به مرکز شکاف قفل روی لبه درب هدایت می‌شود یا به دیواره‌های پلاستیکی اصابت می‌کند.

۲. شکستگی یا خارج شدن فنر داخلی مجموعه لچ (Latch Assembly)

درون محفظه قفل درب، یک یا دو فنر فولادی کوچک تعبیه شده که وظیفه دارند فک متحرک را پس از ورود زبانه سریعاً به موقعیت قفل پرتاب کنند. در اثر کارکرد مداوم و رطوبت بالا، این فنرها می‌شکنند یا از خار پلاستیکی خود خارج می‌شوند.

روش تشخیص تکنسین: در حالتی که درب باز است، با یک پیچ‌گوشتی دوسو زبانه داخلی قفل را به سمت داخل هل دهید. اگر قفل سالم باشد، با یک صدای کلیک درگیر شده و با کشیدن دستگیره به جای اول بازمی‌گردد. اگر زبانه شل است و هیچ فنریتی حس نمی‌کنید، مکانیزم مکانیکی شکسته است.

۳. دفرمگی، بیرون‌زدگی یا پوسیدگی لاستیک دور درب (Gasket)

واشر لاستیکی دور شیار کابین وظیفه آب‌بندی تحت فشار را دارد. اگر این واشر بیرون زده باشد یا بر اثر شوینده‌های نامناسب رسوب گرفته و سخت شده باشد، مانع از بسته شدن کامل درب شده و زبانه به میکروسوئیچ نمی‌رسد.

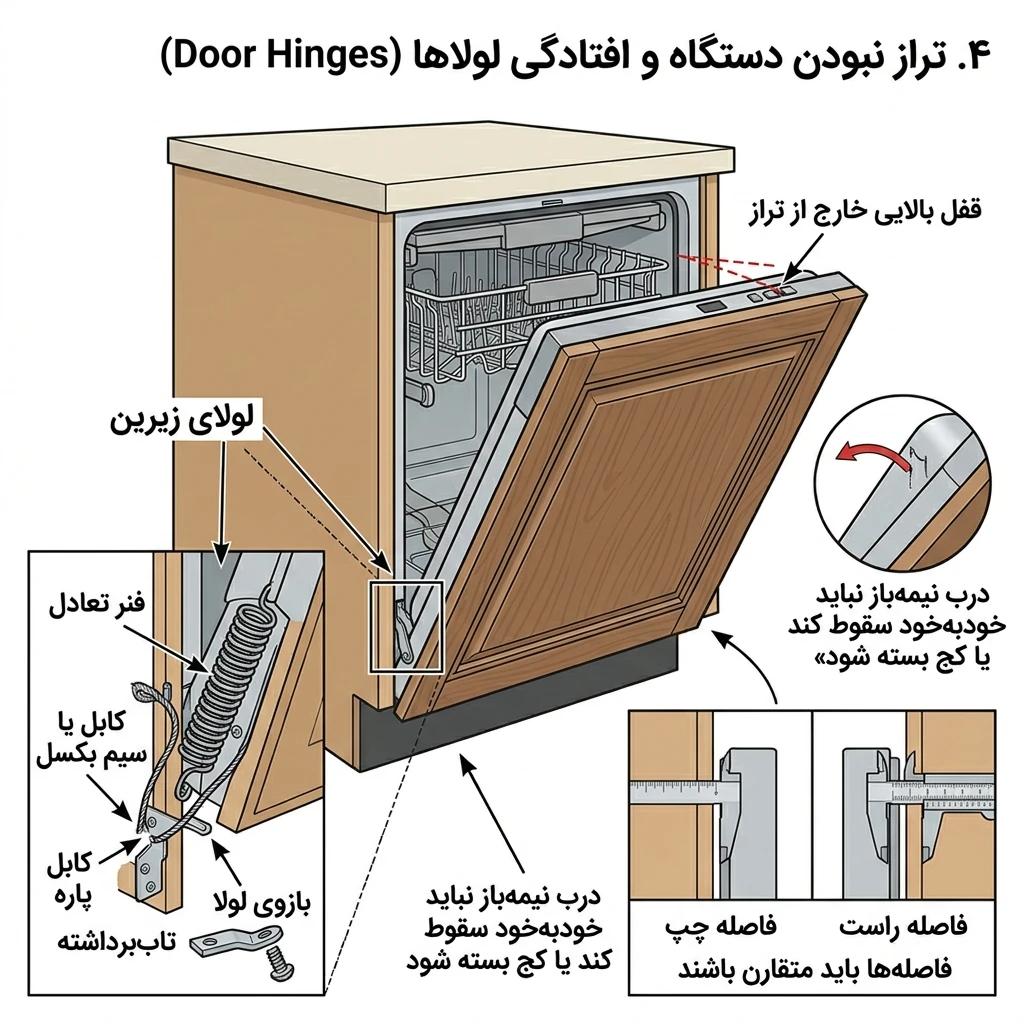

۴. تراز نبودن دستگاه و افتادگی لولاها (Door Hinges)

درب ماشین ظرفشویی به همراه روکش کابینت و پنل دکوراتیو وزن بالایی دارد. وزن این مجموعه توسط دو لولای زیرین و سیستم تعادل (شامل فنر و سیم بکسل یا کابل نایلونی) مهار می‌شود. اگر کابل یک طرف پاره شود، پیچ لولا شل گردد، یا خود بازوی لولا تاب بردارد، درب در یک جهت لنگ می‌اندازد و زاویه برخورد قفل بالا کاملاً به‌هم می‌ریزد.

روش تشخیص: درب را تا نیمه باز بگذارید؛ نباید خودبه‌خود سقوط کند یا به سمتی کج بسته شود. همچنین فاصله کناره‌های درب با بدنه کابینت را اندازه بگیرید؛ این فاصله در چپ و راست باید کاملاً متقارن باشد.

۵. ممانعت فیزیکی سبدها و بازوهای آبپاش

گاهی قطعه‌ای خراب نیست، بلکه خطای چیدمان رخ داده است:

• چرخ‌های ریل سبد از جا درآمده و سبد ۲ سانتی‌متر جلوتر از حد معمول متوقف می‌شود.
• دسته قابلمه یا دیس‌های بزرگ لبه‌دار در گوشه سبد به دیواره درب گیر می‌کنند.
• آبپاش بالایی یا میانی از بوش خود لق شده و هنگام بستن درب به محفظه جاپودری اصابت می‌کند.

روش بررسی: یک بار هر دو سبد را کاملاً خارج کنید و درب را ببندید. اگر درب بدون زحمت قفل شد، علت صد درصد در نحوه قرارگیری متعلقات داخلی است.

سناریوی دوم: چرا درب ماشین ظرفشویی قفل مانده و باز نمی‌شود؟

این وضعیت زمانی ایجاد می‌شود که سیکل کار به پایان رسیده یا در اواسط کار متوقف شده، اما ضامن رها نمی‌شود:

۱. فعال بودن قفل کودک (Child Lock): در بسیاری از مدل‌ها با فعال بودن قفل کودک، زبانه مکانیکی اجازه باز شدن نمی‌دهد. دکمه Child Lock یا Start را ۳ الی ۵ ثانیه نگه دارید تا صدای بوق شنیده شود و قفل غیرفعال گردد.

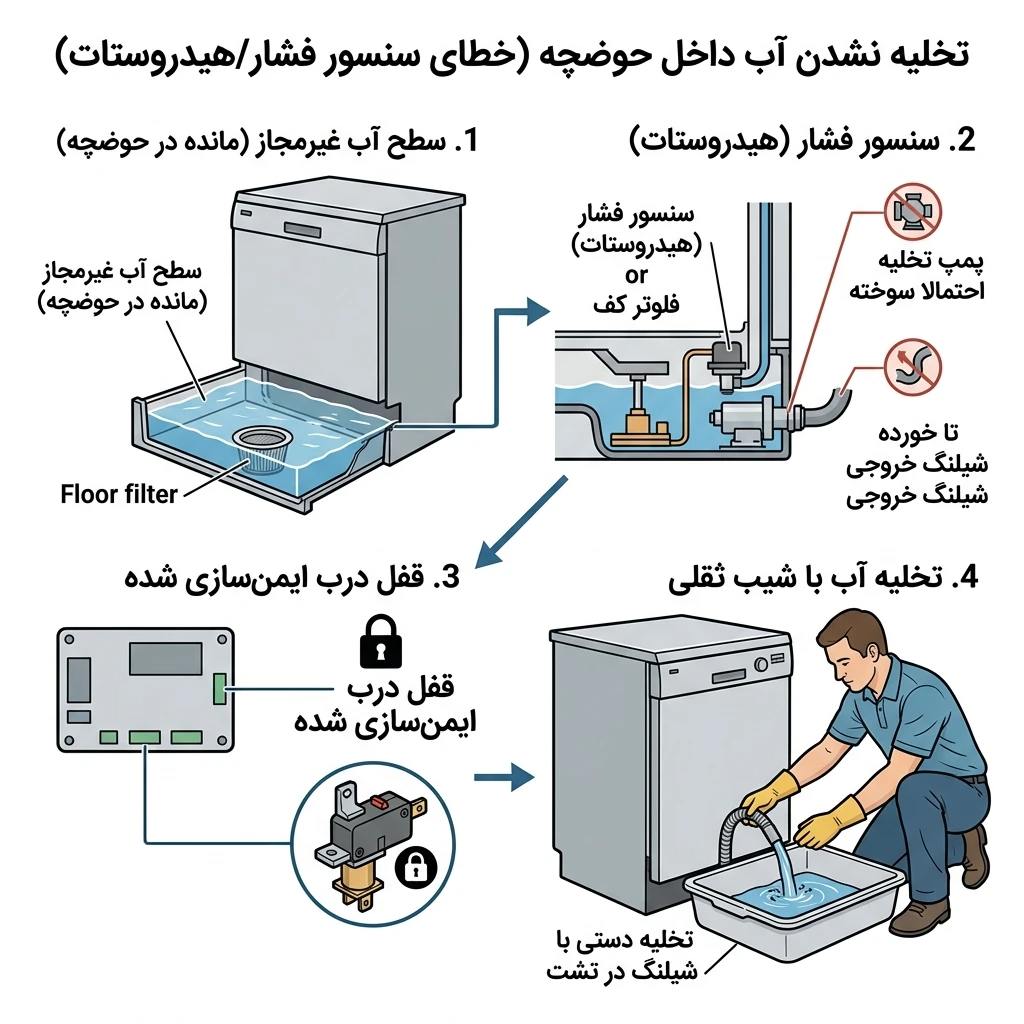

۲. تخلیه نشدن آب داخل حوضچه: ماشین‌های ظرفشویی مجهز به سامانه ایمنی جلوگیری از آب‌گرفتگی آشپزخانه هستند. تا زمانی که سنسور فشار (هیدروستات یا فلوتر کف) وجود سطح آب بالای کف فیلتر را گزارش کند، سیستم الکترونیکی اجازه رهاسازی درب را نمی‌دهد.

راهکار: دستگاه را خاموش کرده، برق را قطع کنید، شیلنگ تخلیه را در یک تشت روی کف زمین آزاد بگذارید تا آب با شیب ثقلی خارج شود. سپس دستگاه را روشن و ریست کنید.

۳. جوش خوردن پلاتین‌های میکروسوئیچ: در اثر نوسان یا جریان‌کشی زیاد، پلاتین‌های داخلی سوئیچ خال زده و به یکدیگر جوش می‌خورند که باعث گیر کردن فیزیکی قفل می‌شود.

۴. شکستگی اهرم دستگیره (Handle Linkage): شکستن بازوی اهرمی پلاستیکی داخل پنل، باعث هرز شدن دستگیره و عدم تحریک زبانه قفل می‌شود.

نکته ایمنی فوق‌العاده مهم کارگاهی: هرگز برای باز کردن دربی که قفل آن گیر کرده است، از دیلم، کاردک یا وارد کردن نیروی بدنی سنگین استفاده نکنید. پوسته داخلی درب‌ها از استیل نازک و کلاف بیرونی از پلاستیک تزریقی است و فشار مضاعف موجب تاب برداشتن اسکلت درب و شکستن لولاهای دایکاست می‌شود.

راهنمای گام‌به‌گام تست فنی میکروسوئیچ قفل با مولتی‌متر

اگر درب به صورت مکانیکی بسته می‌شود اما دستگاه روشن نمی‌شود، به احتمال ۹۰ درصد سوئیچ الکتریکی آسیب دیده است.

ابزار مورد نیاز: مولتی‌متر دیجیتال با حالت تست بوق (Continuity) یا اهم‌متر، پیچ‌گوشتی ستاره‌ای (تورکس T15 یا T20) و دستکش ضدبرش.

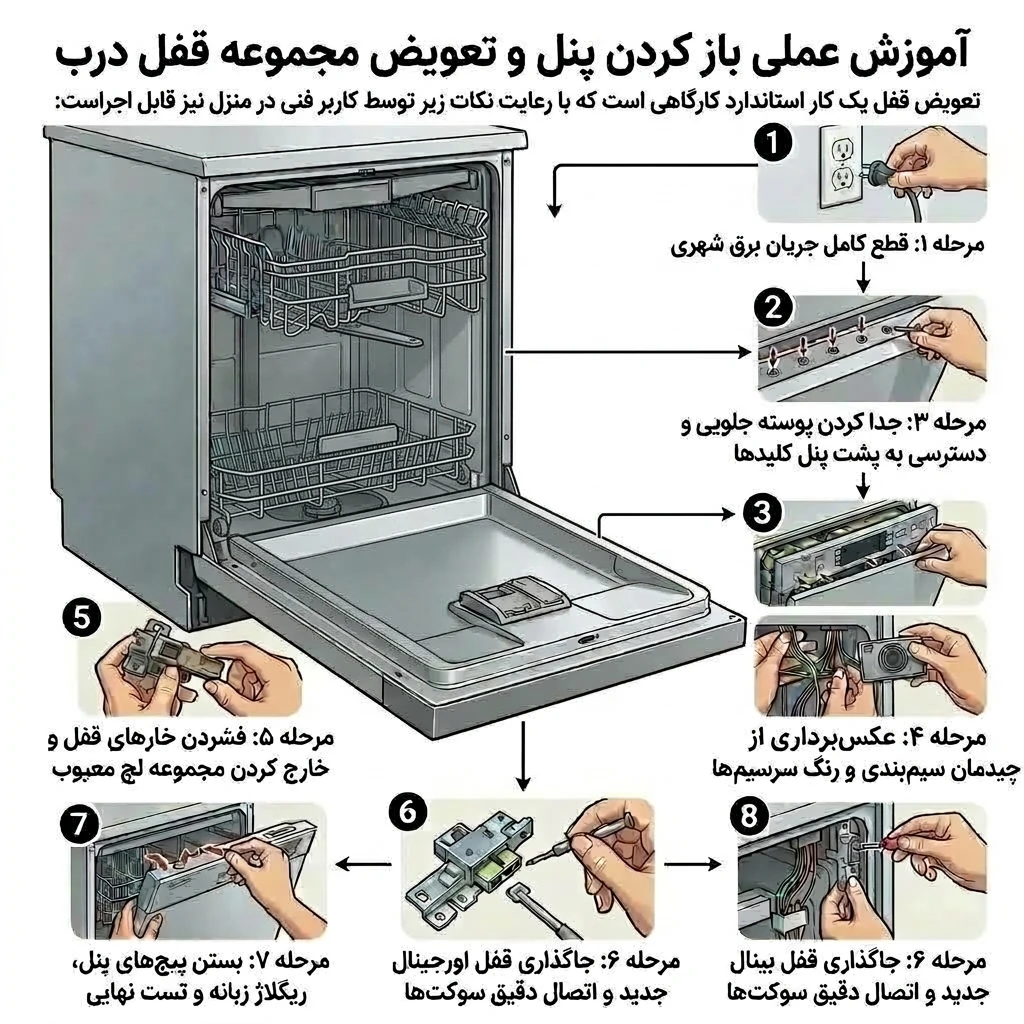

آموزش عملی باز کردن پنل و تعویض مجموعه قفل درب

مراحل تعویض قطعه:

1. قطع کامل جریان برق دستگاه.
2. باز کردن پیچ‌های تورکس لبه بالایی درب.
3. جدا کردن پوسته جلو و دسترسی به پشت پنل کلیدها.
4. عکس‌برداری از چیدمان سیم‌بندی و سوکت‌ها.
5. فشردن خارهای نگه‌دارنده و خارج کردن قفل معیوب.
6. جاگذاری قفل اورجینال جدید و اتصال دقیق سوکت‌ها.
7. بستن پیچ‌های پنل، ریگلاژ زبانه و تست نهایی عملکرد.

نکات کلیدی تکنسین:

• پیچ‌های لبه درب هم‌اندازه نیستند؛ جایگاه پیچ‌های کناری و میانی را علامت بزنید.
• لبه‌های داخلی استیل بسیار برنده‌اند؛ حتماً از دستکش ایمنی استفاده کنید.
• قفل مشابه نخرید؛ قطعه یدکی را دقیقاً مطابق با پارت‌نامبر دستگاه تهیه کنید.

جدول عیب‌یابی سریع و کدهای خطای قفل درب در برندهای مطرح

سیستم هوشمند دستگاه در صورت عدم دریافت سیگنال بسته بودن درب، کدهای خطای زیر را صادر می‌کند:

۶ نکته طلایی برای افزایش طول عمر قفل و لولای ظرفشویی

1. درب را با شتاب نکوبید: مکانیزم زبانه قفل از آلیاژ زاماک یا پلاستیک فشرده پلی‌آمید است و ضربه سنگین موجب ترک برداشتن آن می‌شود.



2. از قرار دادن ظروف روی درب باز شده خودداری کنید: قابلمه‌های سنگین یا سبد پر از ظرف را روی درب افقی باز شده نگذارید؛ این کار باعث کج شدن بازوهای لولا می‌شود.



3. واشر دور درب را ماهانه با آب ولرم تمیز کنید: چربی و پودر شوینده با نفوذ به بافت واشر، آن را سفت کرده و فشار مضاعفی به قفل تحمیل می‌کند.



4. پیچ‌های زبانه و لولا را آچارکشی کنید: لرزش کارکرد موتور در طول زمان پیچ‌های زبانه بالا را شل می‌کند؛ سالی یک بار آن‌ها را سفت کنید.



5. میکروسوئیچ را با اسپری روغنی نشویید: هرگز از اسپری‌های روان‌کننده رسانا روی قفل استفاده نکنید؛ زیرا موجب اتصال کوتاه در پایه‌های سوئیچ و آسیب به برد می‌شود.



6. در صورت قطع برق صبور باشید: هنگام قطع ناگهانی برق در حین شستشو درب را با زور باز نکنید؛ ابتدا اجازه دهید حرارت محفظه کاهش یابد.



سوالات متداول (FAQ)

چرا درب ماشین ظرفشویی بسته می‌شود اما برنامه شستشو شروع نمی‌شود؟

این مشکل نشان می‌دهد اگرچه درب به صورت فیزیکی بسته شده، اما میکروسوئیچ مدار الکتریکی را متصل نکرده است. عواملی مثل شکستن اهرم سوئیچ، خرابی پلاتین‌های داخلی یا قطعی سیم‌کشی منشأ این ایراد هستند.

آیا چیدمان ظروف می‌تواند مانع بسته شدن درب شود؟

بله؛ بیرون‌زدگی دسته‌های قابلمه، بالا آمدن بیش از حد بشقاب‌های بزرگ و برخورد با آبپاش‌ها یا جا نگرفتن کامل ریل سبدها در انتهای کابین از علل رایج پس زدن درب هستند.

چگونه قفل کودک ماشین ظرفشویی را غیرفعال کنیم؟

در اکثر برندها با فشردن و نگه داشتن دکمه Child Lock یا آیکون قفل به مدت ۳ تا ۵ ثانیه قفل باز می‌شود. در برخی مدل‌های ال‌جی و بوش این کار با فشردن هم‌زمان دو کلید مشخص انجام می‌گیرد.

آیا قفل درب ماشین ظرفشویی قابل تعمیر است یا حتماً باید تعویض شود؟

اگر ایراد ناشی از دررفتگی فنر، تجمع رسوب یا تراز نبودن زبانه باشد قابل رگلاژ و تعمیر است. اما در صورت شکستگی پوسته، فرسودگی زبانه یا آسیب به پلاتین‌های سوئیچ، قطعه باید کاملاً تعویض شود.
