اگر تا به حال درِ ماشین ظرفشویی خاموش را باز کرده‌اید و با صحنه ناخوشایند استخری از آب کدر، چرب و بدبو در کف دستگاه مواجه شده‌اید، دقیقاً در حال تجربه یکی از اعصاب‌خردکن‌ترین و در عین حال رایج‌ترین مشکلات تأسیساتی آشپزخانه هستید.
در بیشتر مقالات وبلاگی به شکل طوطی‌وار تکرار شده که: «شیر برقی خراب است، پمپ سوخته یا فیلتر گرفته!» اما اگر آب جمع‌شده در کف ظرفشویی در حالتی که ظرفشویی خاموش است ،کثیف، چرب و بوی گنداب سینک بدهد، هیچ ارتباطی به خرابی قطعات داخلی ظرفشویی ندارد. مقصر اصلی پدیده‌ای فیزیکی به نام «مکش سیفونی» (Back-siphonage) و نبود یا مسدود شدن قطعه‌ای حیاتی به نام ایرگپ یا ایرگاد (Air Gap / شکاف هوا) است. در این مقاله، ساختار مکانیکی، نحوه نصب استاندارد و روش عیب‌یابی این بخش هیدرولیکی را موشکافی می‌کنیم.

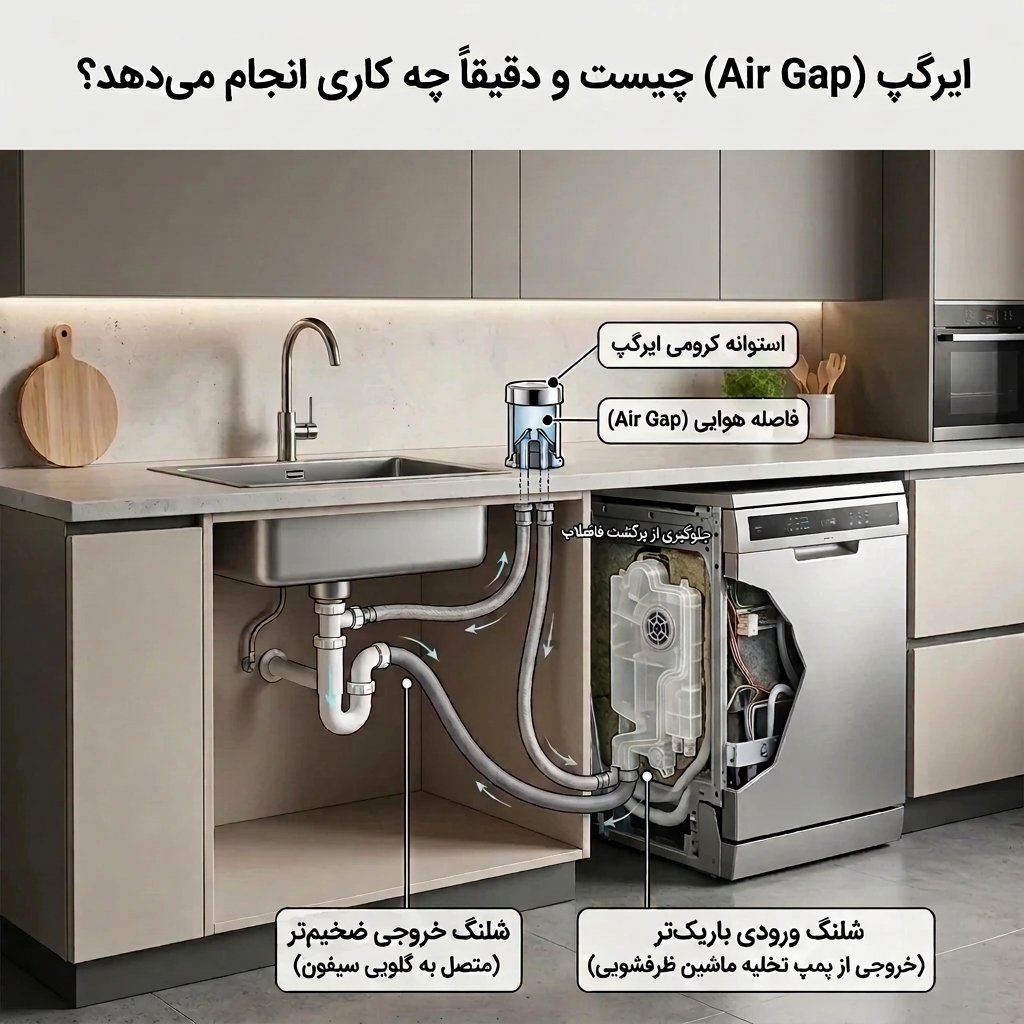

۱. ایرگپ (Air Gap) چیست و مکانیسم عملکرد آن چگونه است؟
ایرگپ یک قطعه فیزیکی محافظتی است که معمولاً به شکل استوانه‌ای با روکش کرومی روی لبه سینک یا صفحه کابینت تعبیه می‌شود. این قطعه به عنوان رابط میان دو مسیر هیدرولیکی عمل می‌کند: شلنگ ورودی باریک‌تر که مستقیماً از خروجی پمپ تخلیه ماشین ظرفشویی می‌آید، و شلنگ خروجی ضخیم‌تر که به گلوگاه سیفون سینک یا شاخه ورودی فاضلاب متصل می‌گردد.
قانون فیزیک پشت ایرگپ (جداسازی فیزیکی): زمانی که سینک پر از آب می‌شود یا لوله فاضلاب دچار گرفتگی مقطعی است، اختلاف فشار جوی پدیده‌ای به نام سیفون معکوس ایجاد می‌کند. ایرگپ با ایجاد یک ستون هوای آزاد، پیوستگی جریان سیال را قطع کرده و مانع از مکیده شدن پساب آلوده سینک به داخل مخزن استریل ماشین ظرفشویی می‌شود.
۲. دیاگ سریع: تفاوت آب تمیز با آب کثیف در کف دستگاه خاموش
برای تفکیک خرابی قطعات الکترومکانیکی از ایرادات تأسیسات لوله‌کشی، نیازی به باز کردن پنل دستگاه ندارید؛ کافی است ماهیت فیزیکی آب راکد در کف کابین ظرفشویی را ارزیابی کنید:
| وضعیت آب در کف ظرفشویی | علت اصلی پدیده | قطعه معیوب یا مقصر اصلی |
|---|---|---|
| آب تمیز، زلال و بی‌بو | مسیر آب ورودی شهری پس از خاموشی قطع نمی‌شود | خرابی شیر برقی ورودی آب (Water Inlet Valve) در اثر رسوب یا گریپاژ مغزی |
| آب کثیف، چرب و بدبو | برگشت و مکش سیفونی پساب سینک به سمت دستگاه | نبود ایرگپ، افتادگی حلقه بلند (High Loop) یا انسداد گلویی سیفون |
| آب کدر و کف‌آلود در پایان شستشو | عدم تخلیه هیدرولیکی در زمان تعیین‌شده سیکل | گرفتگی فیلتر چاهک، قفل شدن پروانه پمپ تخلیه یا مسدودی شلنگ خرطومی |

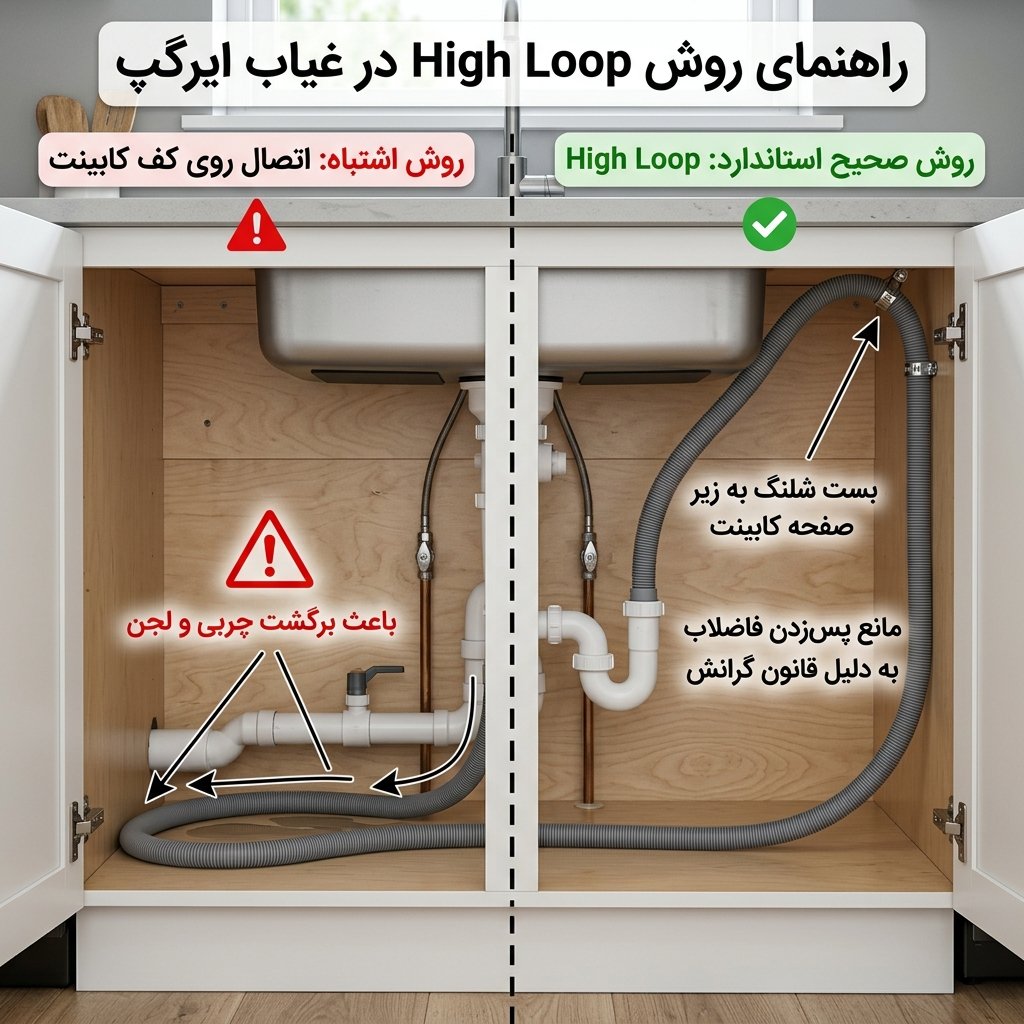

۳. نبود ایرگپ در آشپزخانه‌های ایرانی؛ ترفند اجرای حلقه بلند (High Loop)
اکثر سینک‌های نصب‌شده در ایران فاقد پانچ اختصاصی برای استقرار کلاهک ایرگپ هستند. در این سناریو، رها کردن شلنگ تخلیه روی کف کابینت و اتصال مستقیم آن به لوله فاضلاب، ریسک بازگشت چربی و لجن به داخل دستگاه را به شدت بالا می‌برد.
فرمول استاندارد اجرای High Loop:
- شلنگ خروجی ظرفشویی را باید بلافاصله پس از خروج از پشت بدنه، تا بالاترین نقطه زیر صفحه کابینت (ارتفاع حداقل ۶۰ تا ۸۰ سانتی‌متر) بالا ببرید.
- شلنگ را با یک بست لوله‌ای مستحکم به دیواره یونیت MDF مهار کنید تا در اثر لرزش پمپ دچار افتادگی نشود.
- انتهای شلنگ باید با یک شیب ملایم گرانشی به سمت پایین خم شده و به نازل سیفون سینک متصل گردد.
۴. علائم هشداردهنده گرفتگی و اختلال در مدار تخلیه و هواگیری
در صورت بروز انسداد در مدار ایرگپ یا شلنگ تخلیه، دستگاه با نشانه‌های فنی زیر اخطار می‌دهد:
- فوران آب از زیر کلاهک کرومی ایرگپ: پمپاژ آب با شدت از دریچه‌های روی سینک نشان می‌دهد مسیر شلنگ ثانویه به سمت سیفون مسدود شده است.
- ثبت کدهای خطای تایم‌اوت تخلیه: ارور OE در ال‌جی، خطای E24 و E25 در بوش و زیمنس، یا F5 در ماشین‌های ظرفشویی پاکشوما.
- استشمام بوی تعفن و گازهای فاضلابی: ناشی از حبس گازهای تخمیری لوله‌های خروجی در چاهک دستگاه.
- شنیده شدن صدای قل‌قل شدید هوا: ایجاد خلاء غیرطبیعی در چاهک سینک حین دور گرفتن پمپ تخلیه.

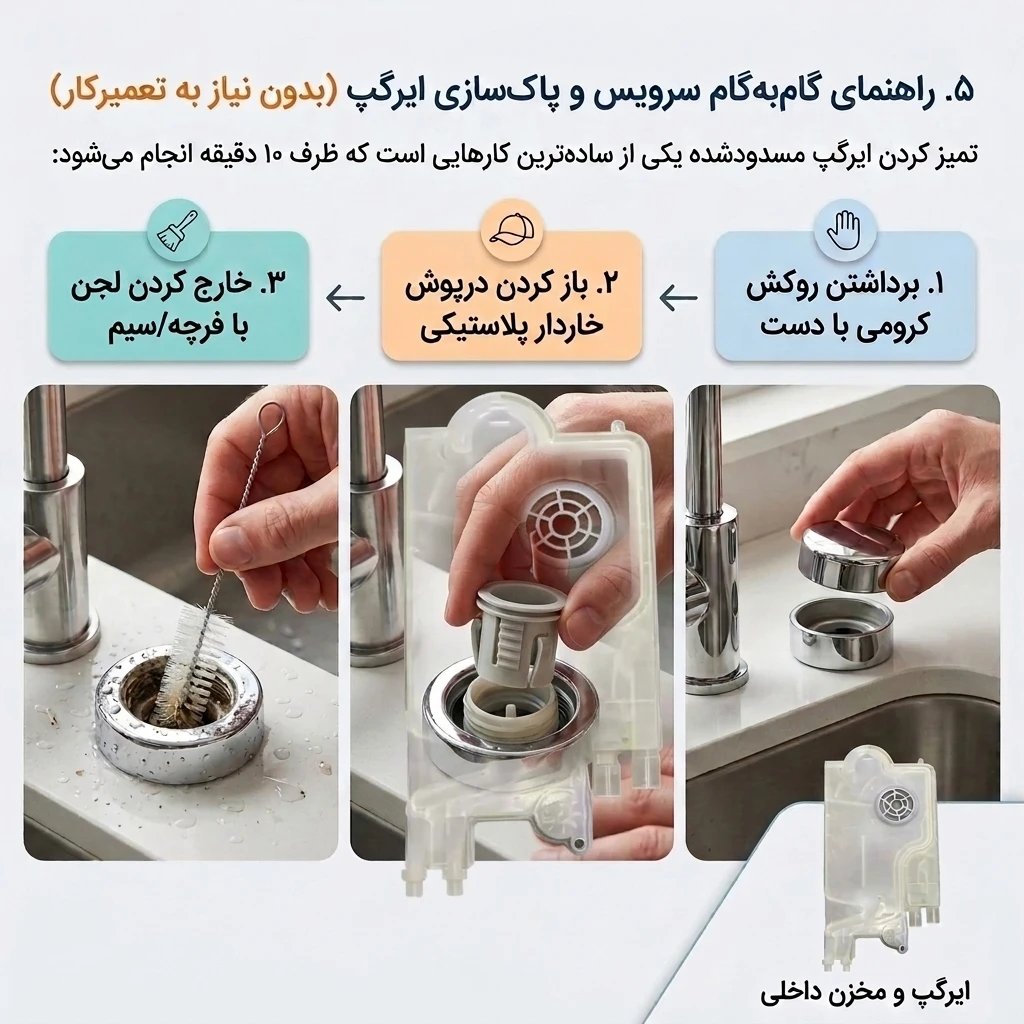

۵. راهنمای گام‌به‌گام سرویس و رسوب‌زدایی ایرگپ
رسوب‌زدایی ایرگپ فرایندی ساده است که کارایی سیستم هیدرولیک تخلیه را احیا می‌کند:
- برداشتن قاب دکوراتیو: استوانه فلزی روی سینک را با کشیدن مستقیم به سمت بالا یا چرخش پادساعت‌گرد باز کنید.
- برداشتن درپوش داخلی: ضامن‌های قاب پلاستیکی داخلی را آزاد کرده و درپوش محفظه هوا را بردارید.
- تخلیه املاح و تفاله‌ها: ضایعات، برنج و چربی‌های انباشته‌شده در گلوگاه را با پنس یا دم‌باریک بیرون بکشید.
- شستشوی مجاری: با استفاده از یک برس لوله‌شور و تزریق محلول آب گرم و سرکه، مجرای شلنگ رابط به فاضلاب را شستشو دهید.
۶. سه خطای پرتکرار در زمان اتصال شلنگ به سیفون زیر سینک
هنگام نصب سینک یا راه‌اندازی ماشین ظرفشویی نو، این ۳ نکته کلیدی را مدنظر قرار دهید:

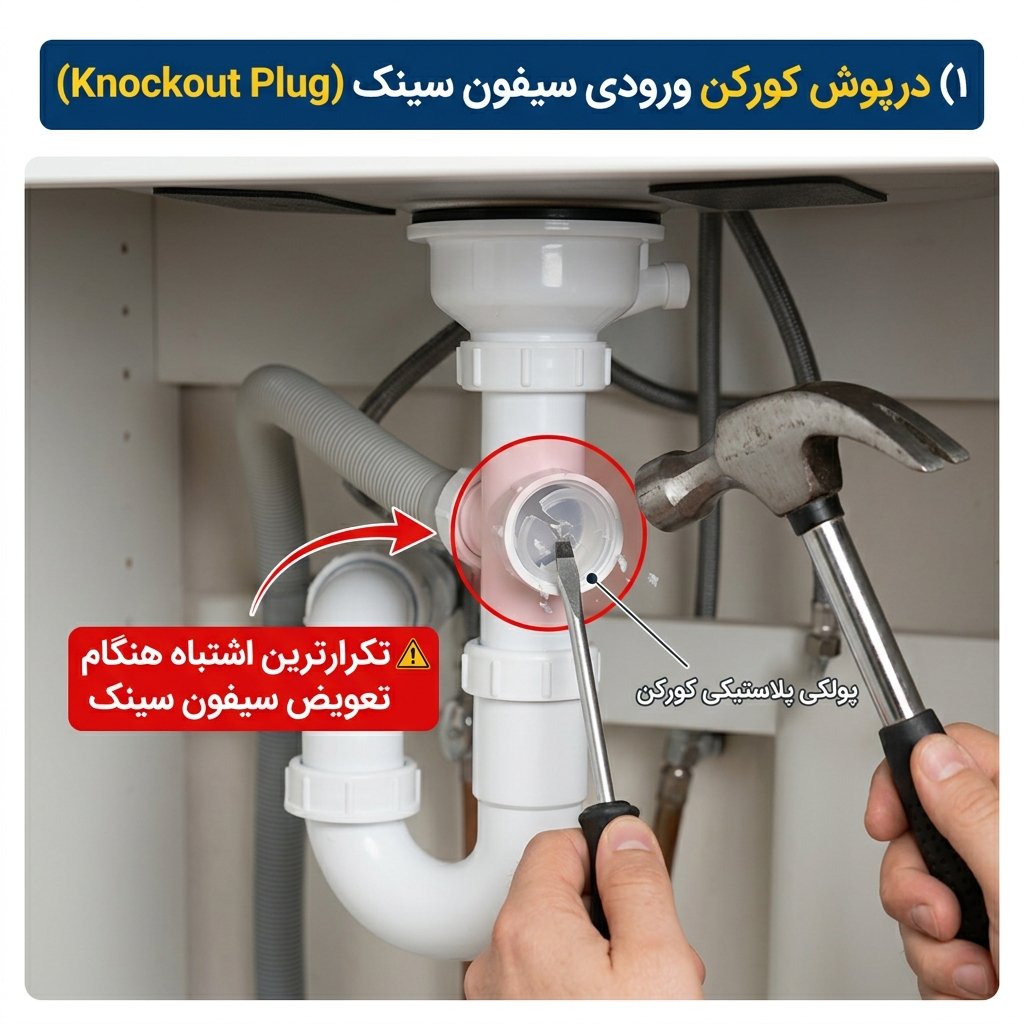

۱) درپوش کورکن سیفون (Knockout Plug)
سیفون‌های نو در محل اتصال شلنگ ظرفشویی دارای یک پولکی مسدودکننده داخلی هستند. پیش از جا زدن شلنگ، باید این پولکی پلاستیکی را با ضربه پیچ‌گوشتی جدا کرده و بیرون بیاورید؛ در غیر این صورت مسیر کاملاً مسدود مانده و پمپ می‌سوزد.
۲) حذف شکم‌دادگی و تله آب (Sagging Hose)
طول اضافی شلنگ نباید به صورت پیچ‌خورده در کف کابینت رها شود، چرا که تجمع آب راکد در این نواحی باعث تشکیل لجن چربی و گرفتگی می‌شود.
۳) استفاده انحصاری از بست‌های فلزی استاندارد
به دلیل تخلیه آب در دمای ۶۵ درجه سانتی‌گراد، استفاده از بست‌های کمربندی پلاستیکی باعث شل شدن اتصال و نشتی سنگین می‌شود. اتصال شلنگ باید صرفاً با بست فلزی پیچ‌خور مهار گردد.
جمع‌بندی فنی تکنسین
رعایت اصول ساده‌ای مانند ایجاد حلقه بالایی (High Loop) یا نصب و نگهداری ایرگپ، سیستم ماشین ظرفشویی را از آسیب‌های پرهزینه‌ای مانند سوختن پمپ تخلیه تحت فشار معکوس و آلودگی ظروف با فاضلاب محافظت می‌کند. همواره پیش از اقدام به تعویض قطعات گران‌قیمت، ساختار تأسیسات خارجی تخلیه را با دقت ارزیابی نمایید.
سوالات متداول کاربران (FAQ)
علت جمع شدن آب بدبو در کف ماشین ظرفشویی خاموش چیست؟
این مشکل ناشی از بازگشت پساب سینک به دلیل نبود ایرگپ یا افتادن شلنگ تخلیه روی زمین است. با رساندن شلنگ به زیر صفحه کابینت (حداقل ارتفاع ۶۰ سانتی‌متر) مسیر سیفون معکوس قطع می‌شود.
آیا بالا بردن شلنگ تخلیه به موتور پمپ فشار وارد نمی‌کند؟
خیر؛ پمپ‌های مدرن ظرفشویی از نوع مغناطیسی روتاری بوده و هد فشاری لازم برای پمپاژ تا ارتفاع ۱ متر را دارند. عدم اجرای این حلقه است که با بازگشت ثقلی آب به پمپ صدمه می‌زند.
علت خروج پرفشار آب از روی درپوش ایرگپ چیست؟
این مسئله بیانگر انسداد در لوله حدفاصل ایرگپ تا ورودی سیفون است. آب پمپاژ‌شده بالا می‌آید اما چون راه خروج به فاضلاب مسدود است، از منافذ ایمنی شکاف هوا سرریز می‌شود.
