معرفی اجمالی

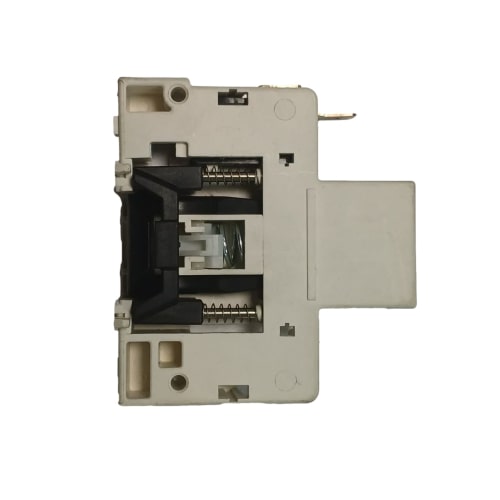

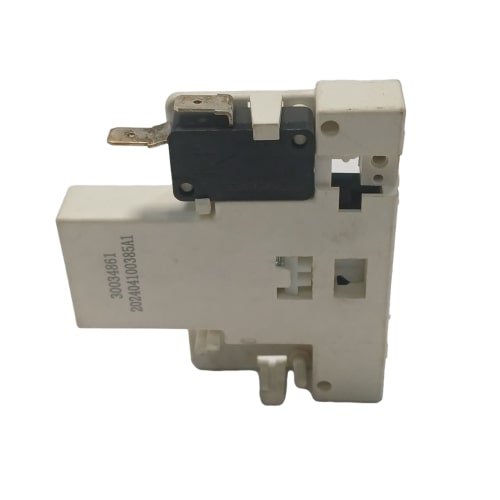

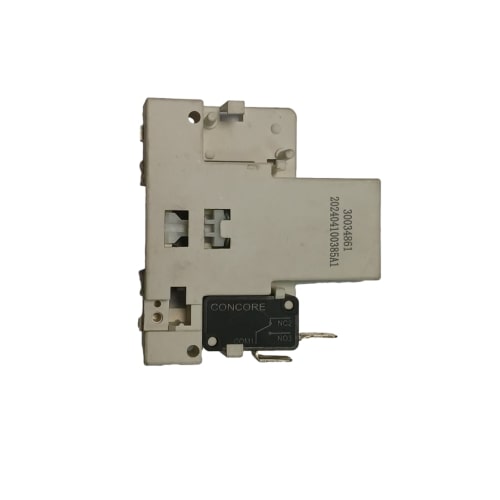

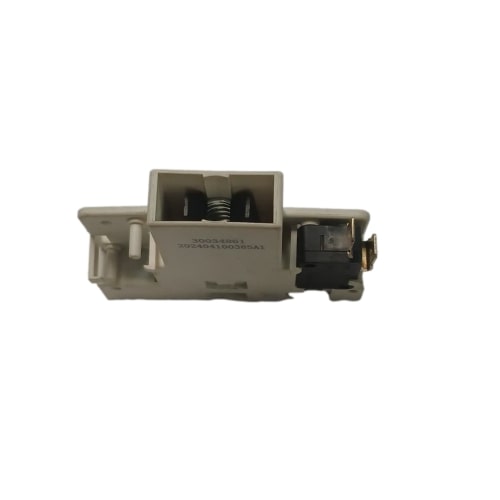

این میکروسوئیچ درب فابریک ال‌جی وظیفه دارد باز و بسته شدن درب ماشین ظرفشویی را به‌طور دقیق تشخیص دهد تا عملیات شستشو تنها زمانی آغاز شود که درب به‌درستی بسته باشد. در صورت خرابی، ظرفشویی عمل نمی‌کند یا بر خطاهای Door Error ظاهر می‌شود.

کاربردهای محصول

• ماشین ظرفشویی ال‌جی سری DFB، LD، XD و مدل‌های 14 نفره و 8 نفره

• تشخیص وضعیت درب برای شروع، توقف و ایمنی برقی

• کنترل ایمنی جریان آب و الکتریسیته

• جلوگیری از فعال شدن پمپ در حالت باز بودن درب

ویژگی‌های اصلی

• قطعه اورجینال شرکتی LG (Path Original OEM)

• دارای دو فنر فولادی با حساسیت بالا

• سوکت ۳ پین، سازگار با مهندسی مدار ال‌جی

• بدنه ABS ضد حرارت و ضد رطوبت

• نصب دقیق در محل پشت قفل مکانیکی درب

• گواهی کیفی کره‌ای KS برای دوام بیش از ۲۰۰٬۰۰۰ بار عملکرد

توضیح تخصصی (فنی)

میکروسوئیچ درب LG با مدار دو حالته (ON-OFF) عمدتاً در مدل‌های 14 نفره نصب می‌شود. با فشار زبانه درب، پایه‌ی مرکزی به سمت فنر منفصل حرکت کرده و کنتاکت برقی را اتصال می‌دهد.

جریان نامی ۱۶A در ولتاژ ۲۵۰V AC و تا دمای ۸۵°C را تحمل می‌کند.

ساختار مکانیکی با دو فنر مستقل، دقت سوئیچ را در سطح ±۰.۲ میلی‌متر حفظ می‌کند.

نشانه‌های خرابی یا استهلاک

• ظرفشویی شروع به کار نمی‌کند با وجود بسته بودن درب

• خطای Door Error روی نمایشگر

• پلمپ درب در حین کار، ناگهانی باز می‌شود

• درب به سختی کلیک می‌خورد یا صدای نرمال ندارد

• کنتاکت‌های برقی میکروسوئیچ سیاه یا سوخته شده‌اند

علل خرابی رایج

• نفوذ آب یا رطوبت به درون سوئیچ

• ضربه مکانیکی در حین جابجایی درب

• استفاده از قطعه غیر اصلی غیراستاندارد

• سایش فنر به واسطه استفاده طولانی مدت

• اتصال کوتاه به‌دلیل نشتی پلمپ درب

نکات مهم زمان خرید

• تطبیق شماره فنی و پین سوکت با مدل دستگاه (۳ پین یا ۲ پین)

• بررسی علامت LG در قسمت پشت بدنه

• خرید فقط قطعه فابریک OEM، نه نسخه Universal

• از خدمات مشاوره هوم‌پارتینو برای تطبیق مدل ظرفشویی استفاده کنید

راهنمای استفاده یا نصب

۱. برق دستگاه را کامل قطع کنید.

۲. پنل داخلی درب را با آچار چهارسو باز کنید.

۳. سوکت قدیمی سوئیچ را به‌آرامی جدا کنید.

۴. میکروسوئیچ جدید را در محل زبانه پلاستیکی جایگزین نمایید.

۵. سوکت را وصل کرده، درب را بسته و ماشین را تست کنید.

قفل درب ماشین ظرفشویی ال‌جی چیست؟

قفل درب ماشین ظرفشویی ال‌جی (LG Door Lock Switch) قطعه‌ای الکترومکانیکی است که وظیفه ایجاد ایمنی در حین شستشو و جلوگیری از نشت آب را بر عهده دارد.

زمانی که درب بسته می‌شود، زبانه قفل وارد محل سوئیچ ایمنی (Door Latch Switch) شده و سیگنال بسته بودن درب را به برد الکترونیکی ارسال می‌کند.

در صورت خرابی این بخش، دستگاه روشن نمی‌شود یا عملیات شستشو نیمه‌کاره متوقف می‌گردد.

علائم خرابی قفل درب ماشین ظرفشویی

1. درب به‌درستی قفل نمی‌شود یا فنر زبانه کار نمی‌کند
2. دستگاه اصلاً شروع به کار نمی‌کند (چراغ چشمک‌زن در پنل)
3. پس از چند دقیقه شستشو، خطای OE یا LE در مدل‌های LG ظاهر می‌شود
4. هنگام بستن درب، صدای کلیک قفل شنیده نمی‌شود
5. درب به‌آسانی باز می‌ماند و لاستیک آب‌بندی فشرده نمی‌شود

 علت بسته نشدن درب ماشین ظرفشویی

علت بسته نشدن درب می‌تواند مکانیکی یا الکترونیکی باشد.

مهم‌ترین دلایل عبارت‌اند از:

علت بسته نشدن درب ماشین ظرفشویی ال‌جی

در مدل‌های ال‌جی (LG) معمولاً دلیل بسته نشدن درب مربوط به ضعف در زبانه پلاستیکی قفل یا انحراف جزئی در ریگلاژ فنر لولاها است.

برخی خطاهای ثبت‌شده در برد نیز نشانه این ایراد هستند:

• کد خطای dE یا DE2: درب قفل نمی‌شود یا سوئیچ در حالت باز مانده است
• کد LE: ارتباط قفل درب با برد مختل است

راه‌حل:

1. جدا کردن پنل بالایی درب
2. بررسی سلامت زبانه فلزی قفل و فیش برق سوئیچ
3. در صورت شکستگی پایه قفل، تعویض کامل آن با قفل مدل اصلی LG

قیمت متوسط قفل درب ظرفشویی ال‌جی بین ۴۵۰ تا ۷۸۰ هزار تومان است.

 تعمیر قفل درب ماشین ظرفشویی

برای تعمیر یا تعویض قفل درب مراحل زیر باید طی شود:

1. دستگاه را از برق جدا کنید.
2. پنل داخلی درب را با باز کردن پیچ‌های Torx جدا نمایید.
3. سوکت قفل را از برد جدا کنید.
4. قفل جدید را با مدل اصلی جایگزین و در محل قفل پیچ کنید.
5. بعد از بستن درب، عملکرد قفل را با بوق ورودی سیستم تست کنید.

🔧 نکته مهم:

قفل‌های تقلبی ممکن است باعث ارورهای درب و قطع دوره شستشو شوند؛ حتماً از قطعه اورجینال LG استفاده شود.

 نحوه نگهداری صحیح از قفل درب

• دوبار کوبیدن یا بستن شدید درب باعث شکستگی زبانه می‌شود.
• از خشک نگه‌داشتن دور واشر لاستیکی و تمیز کردن آن با اسفنج نرم اطمینان حاصل کنید.
• قسمت قفل را مرتباً از چربی یا پودر مواد شوینده پاک کنید تا مکانیزم آن روان بماند.

مزایای خرید از هوم‌پارتینو

• قطعات صددرصد اورجینال شرکتی

• ارسال سریع در همان روز سفارش

• مشاوره رایگان تطبیق قطعه با مدل دستگاه

• بسته‌بندی ایمن و ضد الکتریسیته ساکن

• ضمانت اصالت و قیمت منصفانه Trencadís

پرسش و پاسخ پرتکرار (FAQ)

آیا این سوئیچ با مدل LG XD4A سازگار است؟

بله، در نسخه فابریک OEM به‌طور کامل سازگار است.

آیا پس از نصب می‌توان با مولتی‌متر تست کرد؟

بله، با تست اتصال در حالت ON ولتاژ ۲۲۰ ورودی را می‌خواند.

آیا نسخه Universal قابل نصب است؟

خیر، مدل های غیراصل ممکن است اندازه یا پین ها نا‌همخوان باشند و باعث خطای Door Error شوند.
