معرفی کوتاه

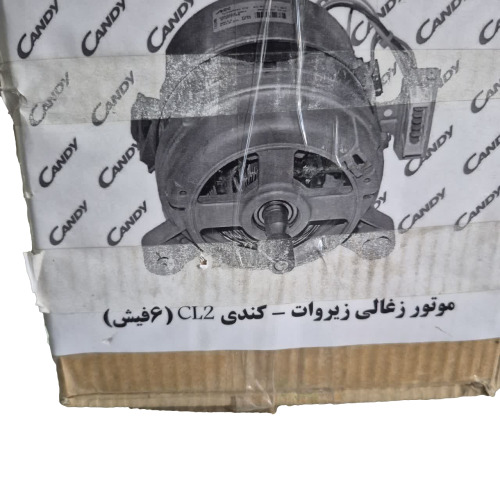

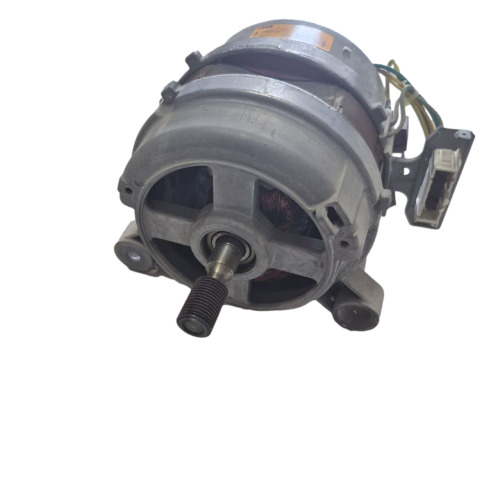

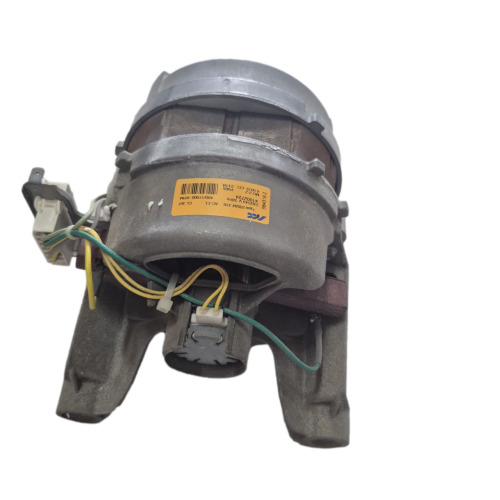

موتور لباسشویی ذغالی کندی و زیرووات ۶ فیش (مدل CL2) ساخت کمپانی معتبر ACC، یک الکتروموتور یونیورسال (Universal Motor) دور بالا و پرقدرت شرکتی است که بهصورت فابریک در خطوط تولید ماشینهای لباسشویی اتوماتیک گروه کندی (Candy)، زیرووات (Zerowatt) و هوور (Hoover) مورد استفاده قرار میگیرد. این موتور با تکنولوژی کنترل دور الکترونیکی، امکان دستیابی به محدوده سرعت فوقالعاده ۴۸۰ تا ۱۷۰۰۰ دور در دقیقه (RPM) را برای سیکلهای شستشوی آرام و خشککنهای پرسرعت فراهم میکند.
این الکتروموتور به ترمینال خروجی ۶ فیش (پین) یکپارچه با براکت فلزی، سنسور سرعت تاکوژنراتور در انتهای شفت و پولی سر شفت شیاردار دقیق (مخصوص تسمههای پلیوی) مجهز است. استفاده از سیمپیچ دوبل حرارتی در کلاس عایقبندی CL. B/F و جاذغالیهای باکیفیت گرافیتی، کارکردی روان، کمصدا و حداکثر بهرهوری انرژی را در طول کارکرد مداوم تضمین مینماید.
شرط فنی قبل از خرید: ماشینهای لباسشویی کندی و زیرووات در سالهای مختلف با سوکتهای ۶ فیش، ۷ فیش و ۸ فیش عرضه شدهاند. اکیداً توصیه میشود پیش از نهایی کردن خرید، عکس موتور قدیمی، پلاک روی بدنه و نمای سوکت سیمکشی دستگاه را جهت تطبیق فنی رایگان به کارشناسان هوم پارتینو ارسال فرمایید.
کاربرد موتور ذغالی ۶ فیش ACC در لباسشوییهای زیرووات و کندی
- تعویض موتورهای سوخته، نیمسوز یا دارای افت شتاب در انواع لباسشوییهای اتوماتیک کندی، زیرووات و هوور (سری ذغالی ۶ فیش)؛
- رفع ارورهای چرخش موتور، خطای تاکوژنراتور (عدم تشخیص دور) و جرقه شدید در دور تند؛
- نصب در لباسشوییهای ایتالیایی و مونتاژ داخلی که از موتور یونیورسال ACC با کد فنی ۲۰۵۸۴.۳۱۶ و سوکت ۶ پین بهره میبرند.
تحلیل فنی و مهندسی الکتروموتور ذغالی ACC
این الکتروموتور از نوع یونیورسال جریان متناوب با کنترل الکترونیکی (AC-EL) است که توسط برد الکترونیکی اصلی هدایت میشود:
- مدیریت دور توسط تاکوژنراتور: سنسور تاکو در انتهای روتور، فرکانس متناسب با سرعت را به میکروکنترلر برد اصلی ارسال میکند. برد با تنظیم زاویه آتش ترایاک، سرعت موتور را از ۴۸۰ دور (شستشوی البسه ظریف) تا ۱۷۰۰۰ دور (تخلیه آب و آبگیری نهایی با نیروی گریز از مرکز بالا) بهصورت کاملاً خطی و دقیق کنترل مینماید.

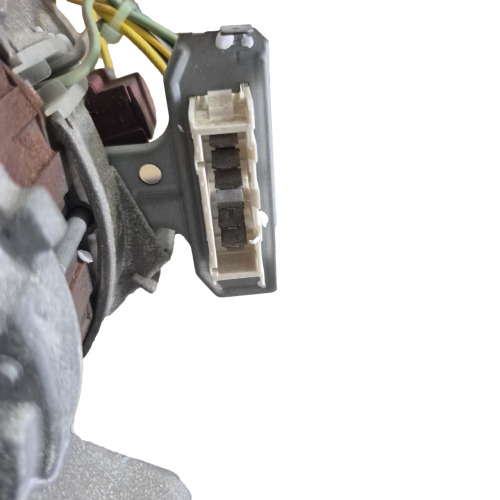

- پیکربندی سوکت ۶ فیش: این ۶ پین شامل ۲ پین مربوط به سنسور تاکو، ۲ پین مربوط به زغالها (روتور) و ۲ پین مربوط به سیمپیچ بالشتک (استاتور) هستند که امکان تغییر جهت چرخش (چپگرد و راستگرد) و سنجش پیوسته دور را فراهم میسازند.
- پولی شیاردار دقیق: انتقال گشتاور بالا در شروع حرکت و مهار نیرو در شتابهای سریع خشککن بدون لغزش تسمه انجام میگیرد.
- عایقبندی Class B/F: لایههای عایق نسوز روی سیمپیچ آرمیچر و استاتور مقاومت الکتروموتور را در برابر افزایش دما در بارهای سنگین تضمین میکنند.
علائم خرابی موتور ذغالی ۶ فیش کندی و زیرووات
- عدم چرخش دیگ با وجود صدور فرمان از برد: تمام شدن زغالهای کربنی یا قطعی سیمپیچ بالشتک؛
- شتابگیری انفجاری و توقف ناگهانی: خرابی مگنت یا کویل سنسور تاکوژنراتور که باعث میشود برد سرعت را حس نکرده و خطای عدم چرخش دهد؛
- جرقه زدن شدید همراه با بوی سوختگی: آسیب دیدن یا ناصافی تیغههای کموتاتور (کلکتور) آرمیچر؛
- صدای زوزه و لرزش در دورهای بالا: خرابی، گشاد کردن جای بلبرینگها یا لقی شفت خروجی؛
- پریدن کلید محافظ جان یا فیوز: اتصال سیمپیچ استاتور یا روتور به بدنه فلزی موتور.
راهنمای تطبیق و تست قطعه قبل از خرید
- بررسی تعداد فیشهای سوکت: اطمینان از ۶ پین بودن سوکت برق (مطابق تصاویر پیوست).

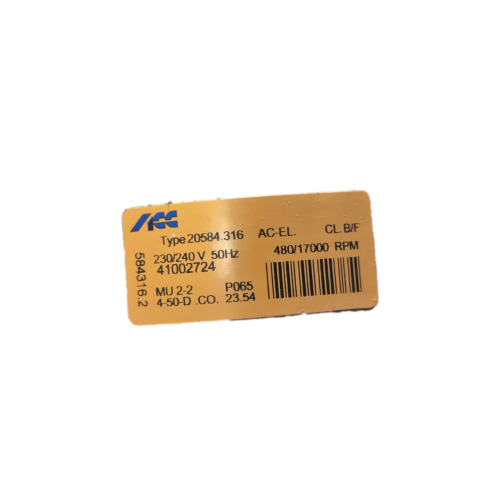

- تطبیق برچسب زرد پلاک: بررسی پلاک فنی با کدهای
Type 20584.316 و 41002724 و برند ACC.
- بررسی ابعاد پایههای نصب: انطباق فاصله سوراخ پایههای آلومینیومی موتور با براکتهای زیر دیگ لباسشویی.
- تست اهمی تاکو و زغالها با مولتیمتر: اهم تاکو معمولاً در محدوده ۶۰ تا ۱۸۰ اهم (بسته به دما) و ارتباط بین دو زغال با اهم پایین بدون اتصال کوتاه به بدنه باید برقرار باشد.
- مشاوره از طریق عکس: تصویر موتور بازشده و برچسب لباسشویی را برای بررسی کارشناسان ارسال فرمایید.
باکس مشاوره تخصصی و رایگان هوم پارتینو
⚠️ پیش از خرید، سوکت و پلاک موتور را رایگان استعلام کنید!
مدلهای لباسشویی زیرووات و کندی تنوع سوکت بالایی دارند و اشتباه در انتخاب تعداد فیشها میتواند مانع اتصال دسته سیم شود. برای اطمینان ۱۰۰ درصدی، عکس پلاک موتور فعلی و نمای سوکت آن را در پیامرسانها برای پشتیبانی فنی هوم پارتینو ارسال نمایید تا انطباق قطعه بهصورت کاملاً رایگان تأیید گردد.
راهنمای نصب ایمن (ویژه سرویسکاران و تکنسینها)
هشدار ایمنی: پیش از تعویض موتور، دوشاخه لباسشویی را از پریز بکشید. تخلیه بار الکتریکی و اتصال مجدد سیم ارت به بدنه موتور الزامی است.
- پیچهای نگهدارنده پایههای موتور را باز کرده و تسمه را به آرامی از روی پولی آزاد کنید؛
- کانکتور برق ۶ فیش را با فشردن زبانه قفل آزاد کنید (از کشیدن سیمها خودداری نمایید)؛
- موتور جدید ACC را در جایگاه خود روی لرزهگیرهای شاسی قرار داده و پیچها را ببندید؛
- تسمه شیاردار را روی پولی موتور و پولی دیگ تنظیم کرده و از تراز بودن خط شیارها مطمئن شوید؛
- سوکت برق را جا زده و اتصال سیم ارت (سبز/زرد) را بررسی فرمایید؛
- دستگاه را در حالت آبکشی و خشککن تست کرده و به کیفیت جرقهزنی و صدای چرخش زغالهای نو توجه نمایید.
نکات مهم هنگام خرید موتور لباسشویی ACC کندی
- این موتور از نوع یونیورسال ذغالی ۶ فیش است و با مدلهای آسنکرون کلاچدار قدیمی یا مدلهای دایرکت درایو اینورتر همخوانی ندارد؛
- در ساعتهای اولیه نصب موتور نو، صدای سوت ریز زغالها تا زمان انطباق کامل با کلکتور کاملاً طبیعی است؛
- در صورت فرسودگی تسمه، جهت جلوگیری از فشار به پولی موتور، تسمه نو تعویض گردد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
قطعات و آموزشهای مرتبط
- محصولات تکمیلی در هوم پارتینو:
- زغال فابریک موتور لباسشویی ACC کندی و زیرووات
- تسمه شیاردار اورجینال لباسشویی زیرووات / کندی
- سنسور تاکو یدکی موتورهای یونیورسال
- برد الکترونیکی فرمان و ترایاک موتور لباسشویی کندی
- پایهها و لرزهگیرهای موتور لباسشویی
- راهنماها و مقالات آموزشی:
- نحوه تست اهمی موتور ۶ فیش لباسشویی با مولتیمتر
- علت جرقه زدن بیش از حد زغالهای موتور یونیورسال
- آموزش گامبهگام تنظیم و ریگلاژ تسمه لباسشویی اتوماتیک
سوالات متداول خریداران (FAQ)
تفاوت این موتور با مدل کلاچدار چیست؟
این مدل از نوع موتورهای نسل جدید یونیورسال ذغالی با کنترل الکترونیکی دور (تاکوژنراتور) و سوکت ۶ فیش است، در حالی که مدل کلاچدار از نوع موتورهای القایی آسنکرون خازنی دو سرعته با پولی بزرگ کلاچدار میباشد.
آیا زغالها و تاکو روی این موتور نصب و آماده هستند؟
بله؛ موتور بهصورت پکیج کامل شرکتی شامل پولی شیاردار، سنسور تاکو، سیمبندی داخلی، جاروبکهای زغالی و سوکت ۶ پین ارائه میشود.
چرا لباسشویی در زمان خشککن به دور تند نمیرود؟
این مشکل معمولاً ناشی از کوتاهی زغالها، خرابی سنسور تاکوژنراتور یا سوختن ترایاک روی برد اصلی است که با تست اهمی فیشهای موتور قابل تفکیک است.
آیا سوکت این موتور به لباسشوییهای ۷ فیش یا ۸ فیش متصل میشود؟
خیر؛ چیدمان دسته سیم و خروجیهای برد در مدلهای ۶ فیش با مدلهای ۷ یا ۸ فیش تفاوت دارد و سوکت باید دقیقاً همخوانی داشته باشد.
سیم پیچ این موتور مسی است یا آلومینیومی؟
این موتور از سری قطعات اصلی ACC بوده و دارای سیمپیچ تماممس با کلاس حرارتی CL. B/F میباشد.
جمعبندی و ثبت سفارش
الکتروموتور ذغالی ۶ فیش کندی و زیرووات برند ACC (مدل Type 20584.316 کد 41002724) یک قطعه فابریک، با توان بالا و شتابگیری بینقص است که عملکرد استاندارد ماشین لباسشویی شما را بازیابی میکند.
پیش از ثبت سفارش نهایی، لطفاً عکس موتور قدیمی و برچسب سوکت لباسشویی خود را جهت تطبیق فنی رایگان به کارشناسان هوم پارتینو ارسال نمایید.
