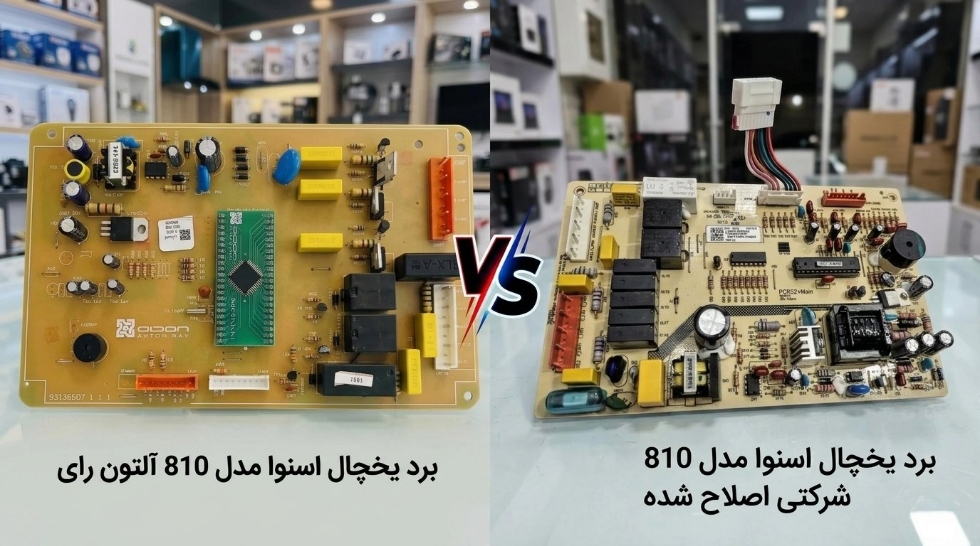

یکی از چالش‌های همیشگی تکنسین‌های برودتی و دارندگان یخچال‌فریزر کمبی اسنوا مدل ۸۱۰ (شامل سری‌های RBN810 و SR-B270)، انتخاب بین برد اورجینال شرکتی اصلاح‌شده (نسخه S2+ Rev1.3) و برد ارتقایافته برند آلتون رای (Alton Ray) هنگام سوختن یا اختلال برد اصلی دستگاه است.

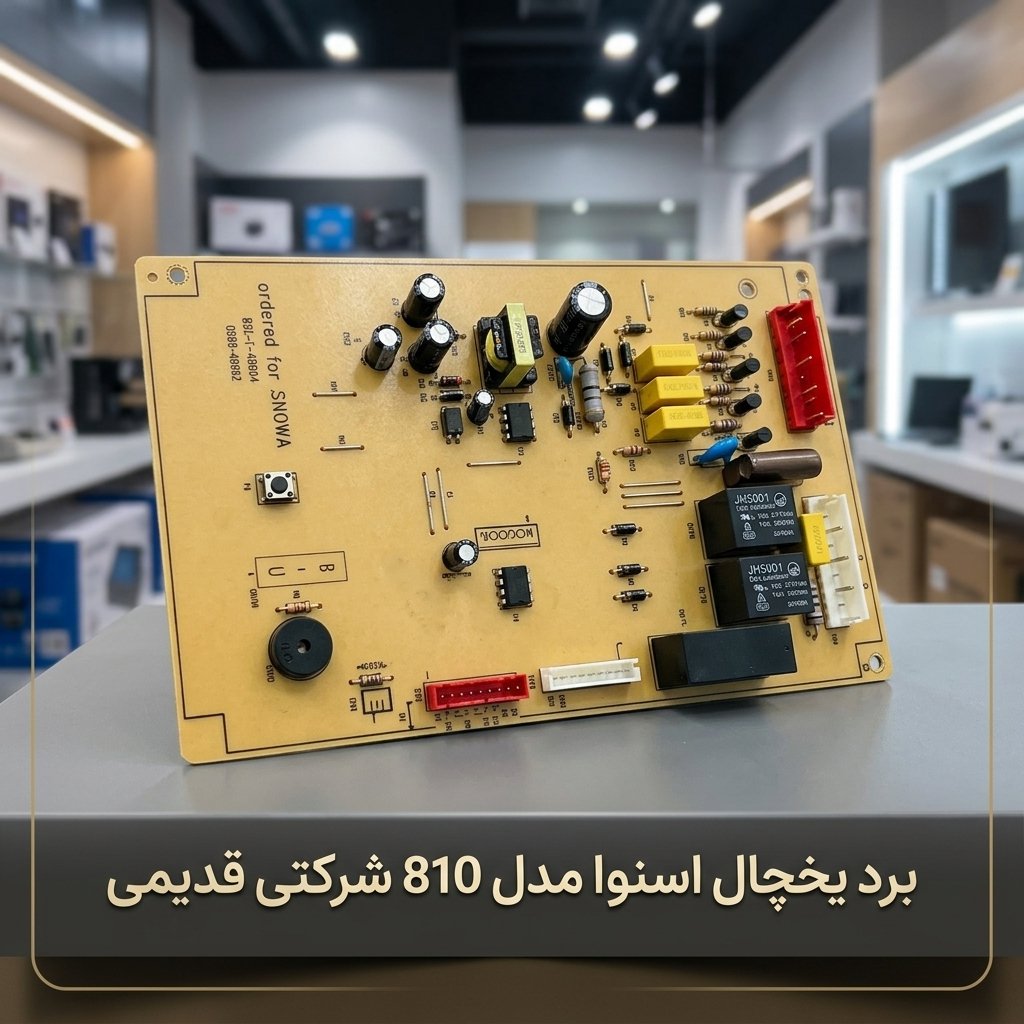

خرابی برد در این مدل عموماً با نشانه‌هایی چون یخ‌زدگی شدید اواپراتور، بوق زدن‌های مکرر، عدم فرمان به کمپرسور، یا یکسره شدن فن بروز می‌کند. از آنجا که نسخه اولیه کارخانه‌ای (سری قدیمی HG_C_889A) باگ‌های طراحی متعددی داشت، بازار با دو جایگزین اصلی روبرو شد.
در این مقاله راهنما، با نگاهی کاملاً کارگاهی و قطعه‌شناسی به کالبدشکافی این دو برد می‌پردازیم تا دقیقاً مشخص شود کدام گزینه از نظر طول عمر، الگوریتم سرمایش، تعمیرپذیری و گارانتی ارزش خرید بالاتری دارد.
چرا برد اولیه اسنوا ۸۱۰ با شکست مواجه شد؟ (ریشه تغییر طراحی)
در نسخه‌های اولیه کارخانه‌ای اسنوا ۸۱۰، خطاهای عملکردی پرشماری ثبت شد که تعمیرکاران را کلافه کرده بود:
- باگ سیکل دیفراست: سیستم به موقع وارد فرایند برفک‌زدایی نمی‌شد یا در فاز دیفراست قفل می‌کرد؛ نتیجه این خطا، افت شدید سرمای کابین پایین و انباشت برفک روی اواپراتور بود.
- ضعف درایور فن: فرمان‌های غیریکنواخت باعث سوختن زودهنگام موتور فن یا یکسره چرخیدن آن می‌شد.
- نویزپذیری پردازنده مرکزی: با نوسانات جزئی برق شهری، میکروکنترلر ریست شده و تنظیمات دما به‌هم می‌ریخت.
این نواقص دو جریان اصلاحی به وجود آورد: نخست شرکت آلتون رای وارد عمل شد و با مهندسی معکوس، بردی پایدار طراحی کرد؛ سپس خود شرکت سازنده نیز با بازطراحی کامل مدار، نسخه اصلاح‌شده S2+ Rev1.3 را وارد چرخه قطعات یدکی نمود.
کالبدشکافی سخت‌افزاری: تفاوت معماری مدار آلتون رای و نسخه شرکتی
بررسی المان‌های روی مدار چاپی (PCB) دو دیدگاه کاملاً متفاوت در طراحی الکترونیک صنعتی را نشان می‌دهد:

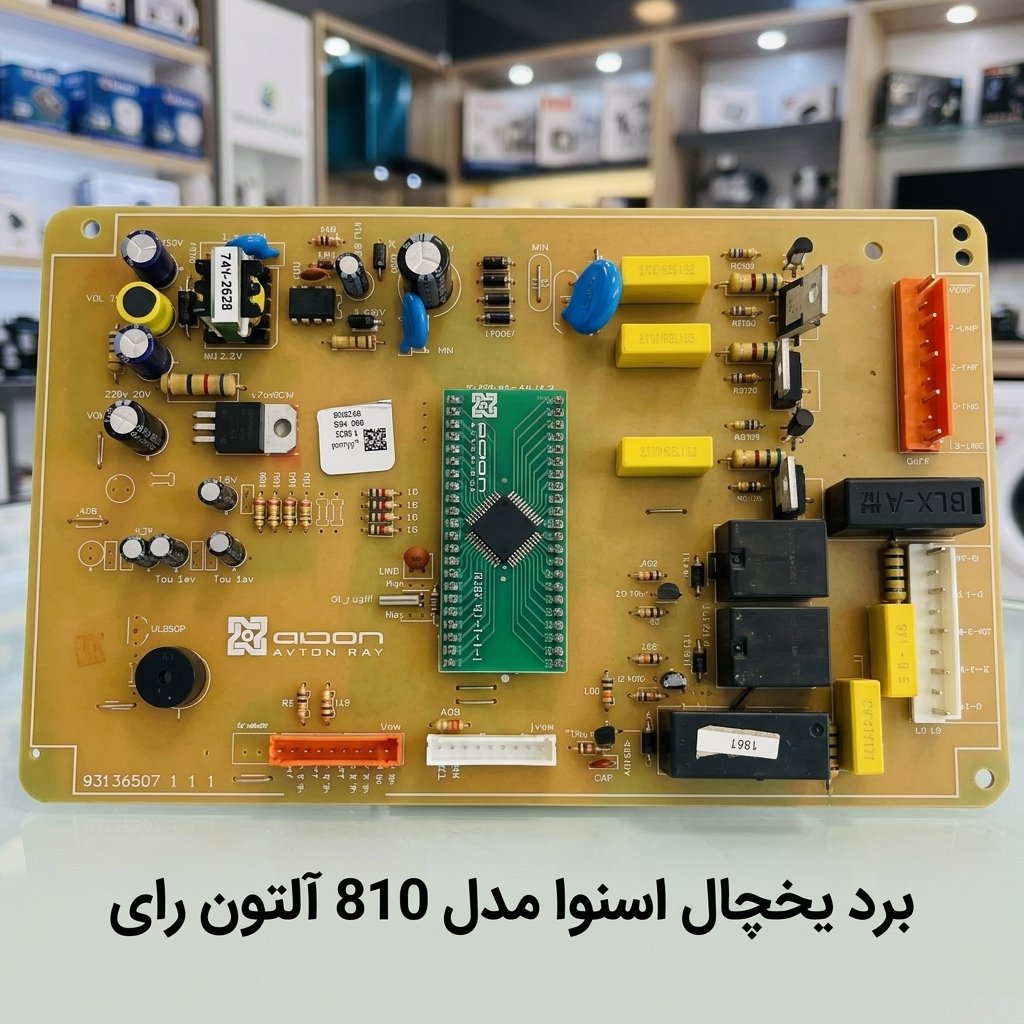

۱. معماری برد آلتون رای: متمرکز، ماژولار و فشرده
- کارت دختر (Daughterboard): در مرکز برد آلتون رای یک مدار چاپی عمودی کوچک قرار دارد که میکروکنترلر با پکیج SMD (QFP) روی آن مونتاژ شده است. مدارات فیلترینگ نویز و تقسیم ولتاژ در همین بخش خلاصه شده‌اند.
- مزیت: خلوتی مادربرد، ابعاد بهینه و مونتاژ تمام‌اتوماتیک سطحی که خطای انسانی لحیم‌کاری را کاهش می‌دهد.
- نقطه ضعف تعمیراتی: در صورت بروز مشکل برای ورودی‌های میکرو یا سوختن تراشه، تعویض آن در کارگاه‌های معمولی دشوار است و به هیتر هوای گرم و تخصص SMD نیاز دارد.

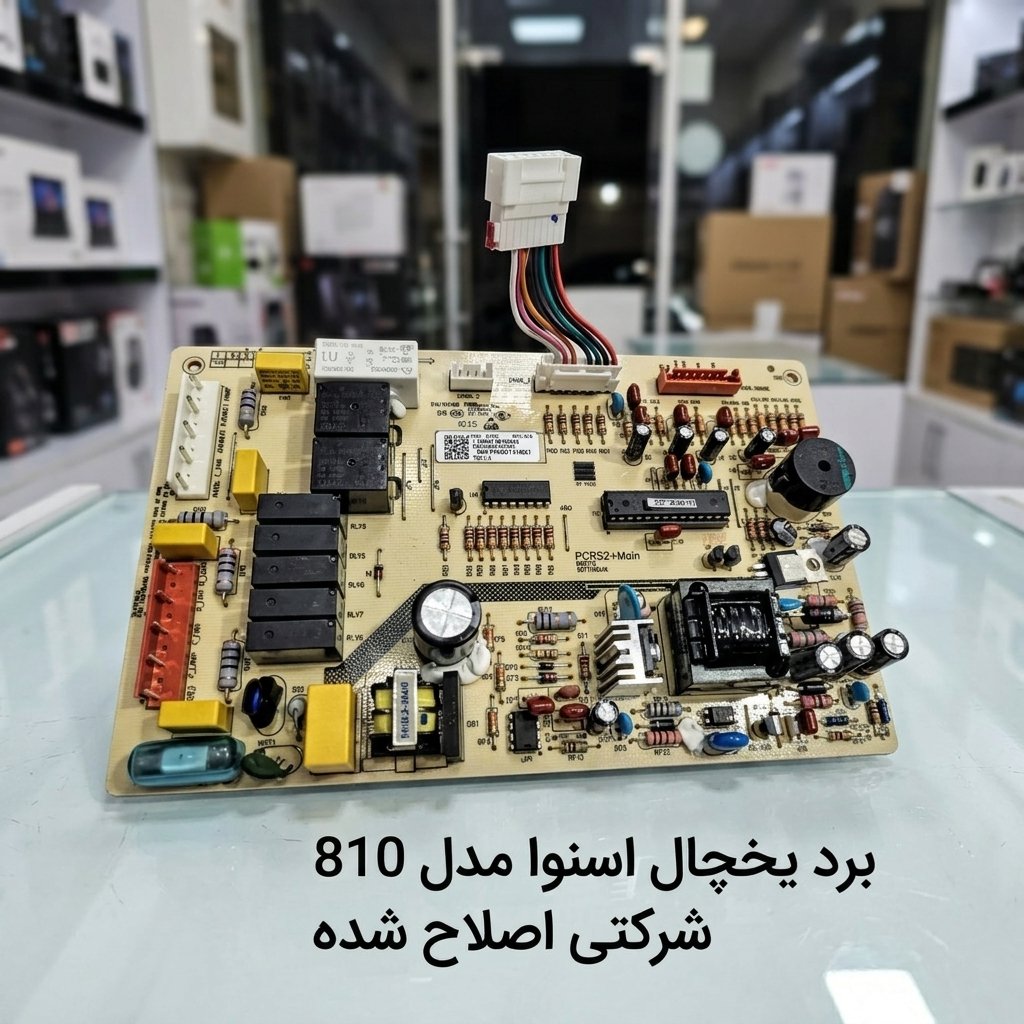

۲. معماری برد شرکتی اصلاح‌شده (S2+ Rev1.3): تفکیک‌شده، کلاسیک و صنعتی
- استفاده از قطعات پایه بلند (DIP Components): تمامی بخش‌ها از هم مستقل هستند. میکروکنترلر مرکزی به صورت چیپ DIP نصب شده و درایور بافر رله‌ها (آی‌سی آرایه دارلینگتون نظیر ULN2003) روی یک بستر جداگانه قرار دارد.
- منبع تغذیه خطی و فیلتراسیون سنگین: وجود سلف/چوک ورودی، وریستورهای حفاظت اضافه ولتاژ و خازن‌های الکترولیتی ظرفیت بالا با تحمل حرارتی ۱۰۵ درجه سانتی‌گراد، مقاومت برد را در برابر شوک‌های برقی بالا می‌برد.
- تعمیرپذیری بسیار بالا: هر قطعه از مدار (از ترانزیستورها تا رله‌ها و آی‌سی درایور) با یک هویه معمولی و قلع‌کش قابل تعویض است.
تفاوت نرم‌افزاری و الگوریتم عملکرد (فریمور دستگاه)
علاوه بر سخت‌افزار، نحوه رفتار این دو برد در مدیریت سرما و کنترل قطعات مکانیکی تفاوت‌هایی دارد:
تاخیر هوشمند در استارت فن (Fan Startup Delay)
یکی از شاخص‌ترین مزایای برد شرکتی اصلاح‌شده، افزوده شدن روتین تاخیر فن است:
- هنگامی که کمپرسور پس از خاموشی استارت می‌زند، اواپراتور هنوز گرم است. در بردهای فابریک اصلاح‌شده، فن اواپراتور حدود ۳ تا ۵ دقیقه پس از کمپرسور وارد مدار می‌شود؛ یعنی زمانی که دمای لوله‌ها به زیر صفر رسیده باشد.
- اثر عملی: جلوگیری از پرتاب رطوبت و هوای گرم به داخل کابین فریزر، کاهش استهلاک بوش‌های فن و ممانعت از ایجاد برفک پودری روی بسته‌های مواد غذایی.
مدیریت سنسورها و دیفراست
- برد آلتون رای: منحنی قرائت مقاومت سنسورهای NTC در این برد کمی خطی‌تر شده و حساسیت بالایی نسبت به خطاهای جزئی اهم سنسور نشان نمی‌دهد؛ به همین دلیل در مناطق با نوسان دمایی بالا کارکردی بسیار باثبات دارد و کمتر با خطای کاذب سنسور متوقف می‌شود.
- برد شرکتی اصلاح‌شده: تطابق ۱۰۰ درصدی با جدول اهمی سنسورهای فابریک اسنوا (۱۰ کیلو اهم در دمای اتاق) داشته و دقت پایش دمای آن در حد اعشار درجه است.
جدول مقایسه کامل مشخصات فنی و تجاری
| معیار ارزیابی | برد آلتون رای (Alton Ray) | برد اورجینال شرکتی اصلاح‌شده (S2+ Rev1.3) |
|---|---|---|
| تولیدکننده | شرکت مهندسی آلتون رای (طرح بازار) | تامین‌کننده خط تولید اسنوا / انتخاب الکترونیک |
| نوع قطعات | ترکیبی ماژولار SMD و سوئیچینگ | تماماً قطعات گسسته (DIP) و مهندسی صنعتی |
| وضعیت دسته‌سیم | سوکت‌های نری روی فیبر (نیاز به اتصال سوکت ماشین) | دارای کابل و دسته‌سیم فابریک سوکت‌دار شرکتی |
| سیستم محافظتی فن | استارت هم‌زمان یا با تاخیر کوتاه | تاخیر هوشمند تثبیت سرمای اواپراتور |
| تعمیرپذیری در بازار | متوسط (نیازمند ابزار SMD برای چیپ میانی) | بسیار آسان با هویه و تعویض قطعه تکی |
| مدت گارانتی | ۱۸ ماه گارانتی بی‌قیدوشرط شرکتی | فاقد گارانتی تعویض (صرفاً تست سلامت اولیه) |
کابل و اتصالات: دردسر نصب کدام کمتر است؟
هنگام خرید برد باید به نوع اتصالات پشت کاور بالای یخچال دقت کرد:
- برد اورجینال شرکتی: به همراه دسته‌سیم فابریک مونتاژ کارخانه‌ای عرضه می‌شود. این ویژگی برای مواردی که سرسیم‌های یخچال بر اثر حرارت یا آبخوردگی دچار دفرمگی و رسوب شده‌اند، یک مزیت بزرگ به حساب می‌آید؛ کافی است سوکت مادر به ترمینال جدید متصل شود.
- برد آلتون رای: کانکتورهای استاندارد فابریک اسنوا را روی خود برد تعبیه کرده است. اگر دسته‌سیم فابریک یخچال شما سالم و بدون ذوب‌شدگی باشد، نصب برد آلتون به شکل کاملاً منطبق (Plug & Play) انجام می‌گیرد و سیم اضافه‌ای درون محفظه جمع نمی‌شود.
راهنمای انتخاب: برای مصرف کننده و تعمیرکار کدام برد مناسب تر است؟
- برد آلتون رای برای چه کسانی ایده‌آل است؟
- کاربرانی که در مناطقی با نوسان شدید برق زندگی می‌کنند و ریسک سوختن قطعه را بالا می‌دانند. وجود ۱۸ ماه گارانتی شرکتی معتبر دغدغه هزینه‌های مجدد را از بین می‌برد.
- خریدارانی که یک برد بدون دردسر، با ثبات دمایی بالا و نرم‌افزار امتحان‌پَس‌داده می‌خواهند.
- برد اورجینال شرکتی اصلاح‌شده برای چه کسانی ایده‌آل است؟
- تکنسین‌ها و کاربرانی که روی تطابق صددرصدی با استانداردهای خط تولید اسنوا تاکید دارند.
- مواردی که دسته‌سیم رابط قدیمی معیوب است و وجود دسته‌سیم نو الزامی به شمار می‌رود.
- افرادی که به عملکرد بلندمدت فن اواپراتور و پرتاب نشدن هوای دم‌کرده اولیه به فریزر اهمیت می‌دهند.
۵ نکته حیاتی که تکنسین‌ها قبل از تعویض برد باید بررسی کنند
اگر برد قبلی شما سوخته است، تعویض مستقیم آن بدون رفع عیوب محیطی، ممکن است برد جدید را هم ظرف چند روز بسوزاند:
- اهم سنسور دیفراست را چک کنید: سنسورهای دیفراست اسنوا باید در دمای ۲۵ درجه سانتی‌گراد حدود ۱۰ کیلو اهم باشند. در صورت اتصال کوتاه شدن سنسور، رله دیفراست روی برد نو نیز آسیب می‌بیند.
- بررسی المنت و ترموفیوز: مقدار مقاومت المنت کف اواپراتور باید بین ۲۰۰ تا ۳۵۰ اهم باشد. سوختن المنت یا اتصال بدنه آن فوراً ترانزیستور یا رله فرمان دیفراست برد جدید را از کار می‌اندازد.
- سلامت عایق‌بندی محفظه برد: پشت پنل نصب برد را چک کنید تا قطرات شبنم یا رطوبت ناشی از نفوذ هوای گرم به برد نرسد.
- تست موتور فن: پروانه فن را با دست بچرخانید؛ چرخش سفت نشان‌دهنده خرابی بوش فن است که جریان مصرفی مدار درایور برد را بالا برده و آن را می‌سوزاند.
- استفاده از محافظ برق با تاخیر ۵ دقیقه‌ای: هم برای برد آلتون و هم برای نسخه شرکتی، استارت‌های متوالی کمپرسور زیر نوسان برق آسیب‌زننده است.
سوالات متداول (FAQ)
آیا برد آلتون رای به نمایشگر (دیسپلی) فابریک اسنوا ۸۱۰ متصل می‌شود؟
بله؛ پروتکل ارتباطی برد آلتون رای و محل پین‌های خروجی کابل دیسپلی، صددرصد منطبق بر نمایشگر فابریک کارخانه اسنوا ۸۱۰ طراحی شده و هیچ نیازی به تغییر سیم‌کشی یا پنل دیسپلی ندارد.
دلیل ارور سنسور بعد از نصب برد جدید چیست؟
اگر پس از تعویض برد با کدهای خطای سنسور (نظیر F1، F2 یا F3) مواجه شدید، ابتدا جاگذاری کامل سوکت‌ها را بررسی کنید. در صورتی که سوکت محکم بود، سنسورهای کابین مربوطه دچار سوختگی یا تغییر مقاومت اهمی شده‌اند و به دلیل کالیبراسیون دقیق برد جدید، خطا نمایش داده می‌شود.
تفاوت قیمت برد شرکتی با برد آلتون رای چقدر است؟
معمولاً برد شرکتی اصلاح‌شده به دلیل دسته‌سیم همراه و قطعات DIP قیمت کمی بالاتری دارد، در حالی که برد آلتون رای با وجود قیمت رقابتی‌تر، ارزش افزوده‌ای با عنوان ۱۸ ماه گارانتی تعویض رسمی به خریدار ارائه می‌دهد.
در صورت خرابی بعد از اتمام گارانتی، کدام برد راحت‌تر تعمیر می‌شود؟
برد شرکتی اصلاح‌شده (S2+ Rev1.3) به دلیل بهره‌گیری از قطعات گسسته و تفکیک‌شده DIP، در تمامی مراکز تعمیرات الکترونیک با کمترین هزینه و قطعات عمومی بازار قابل تعمیر است.
