یکی از متداول‌ترین و کلافه‌کننده‌ترین خرابی‌های لوازم خانگی، باقی ماندن حجم زیادی آب کثیف و چرب در کف ماشین ظرفشویی پس از اتمام چرخه شستشو است. در چنین وضعیتی، نمایشگر دستگاه معمولاً ارور داده، بوق هشدار فعال شده و عملاً دستگاه از کار می‌افتد. نخستین قطعه‌ای که انگشت اتهام به سمت آن نشانه می‌رود، پمپ تخلیه ماشین ظرفشویی (Drain Pump) است.

بسیاری از مقالات، بدون ورود به میدان عمل، راه‌حل‌های سطحی و کلیشه‌ای ارائه داده‌اند؛ از جمله اینکه بلافاصله پیشنهاد تعویض پمپ را مطرح می‌کنند یا مراحل باز کردن دستگاه را با ماشین لباسشویی اشتباه می‌گیرند. در واقعیت، سیستم تخلیه ماشین ظرفشویی دارای ظرافت‌های هیدرولیکی، حسگرهای نشتی و قفل‌های چرخان حساسی است که دستکاری نابلدانه آن‌ها می‌تواند به نشتی زیر کابینت یا سوختن برد الکترونیکی منتهی شود.

در این مقاله تخصصی و کاربردی، به عنوان یک تعمیرکار باتجربه در کنار شما خواهیم بود تا گام‌به‌گام، علت عدم تخلیه را عیب‌یابی، پمپ را با تجهیزات استاندارد کارگاهی تست، و در صورت نیاز به تعویض، پمپ نو را بدون آسیب به سنسورها و کاسه‌نمدها جایگزین کنید.

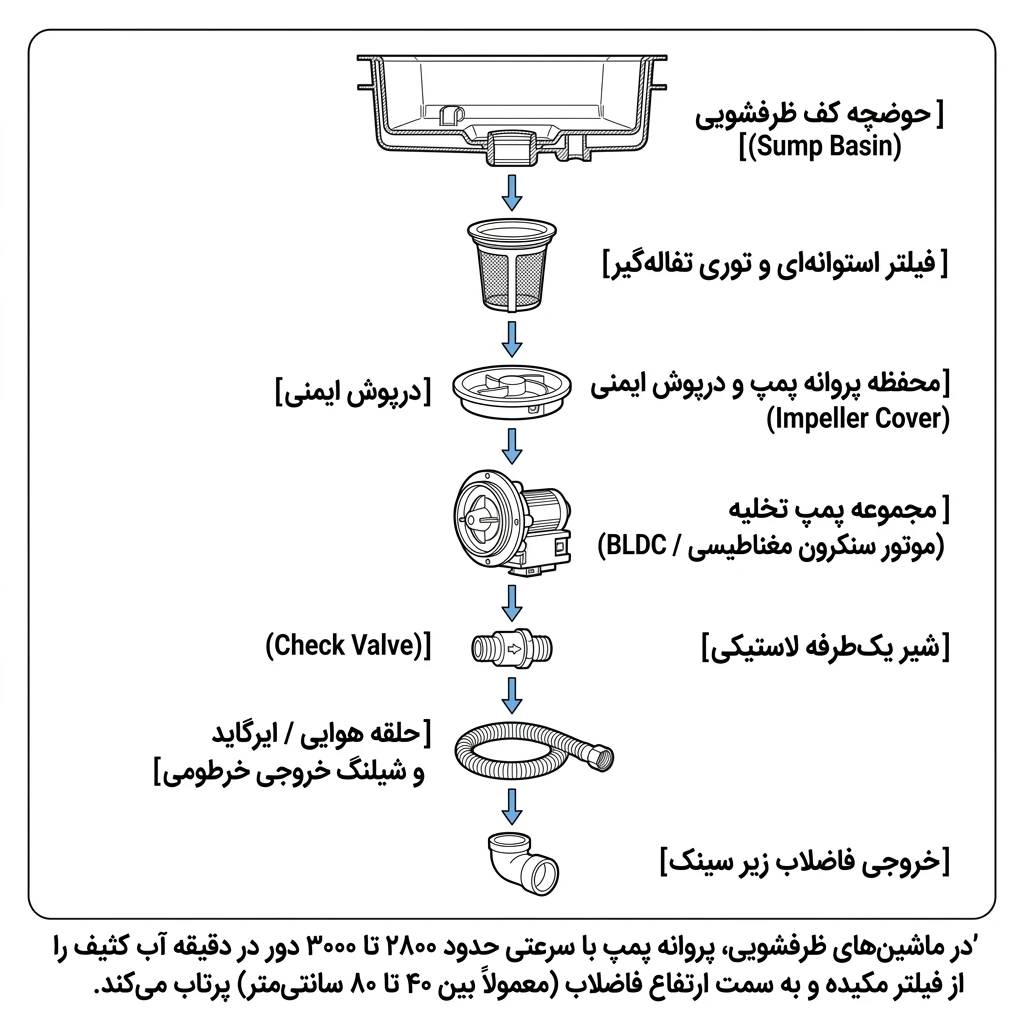

آناتومی سیستم هیدرولیک تخلیه: پمپ دقیقاً چه می‌کند؟

برای درک صحیح فرایند عیب‌یابی، ابتدا باید مسیر گردش و خروج آب را در کف ماشین ظرفشویی بشناسید:

1. حوضچه کف ظرفشویی
2. فیلتر استوانه‌ای و توری تفاله‌گیر
3. محفظه پروانه پمپ و درپوش ایمنی
4. مجموعه پمپ تخلیه (موتور سنکرون مغناطیسی / BLDC)
5. شیر یک‌طرفه لاستیکی (Check Valve)
6. حلقه هوایی / ایرگاید و شیلنگ خروجی خرطومی
7. خروجی فاضلاب زیر سینک

در ماشین‌های ظرفشویی برخلاف پمپ‌های سانتریفیوژ صنعتی، تخلیه با دبی بالا صورت نمی‌گیرد، بلکه پروانه پمپ با سرعتی حدود ۲۸۰۰ تا ۳۰۰۰ دور در دقیقه آب کثیف را از فیلتر مکیده و به سمت ارتفاع فاضلاب (معمولاً بین ۴۰ تا ۸۰ سانتی‌متر) پرتاب می‌کند.

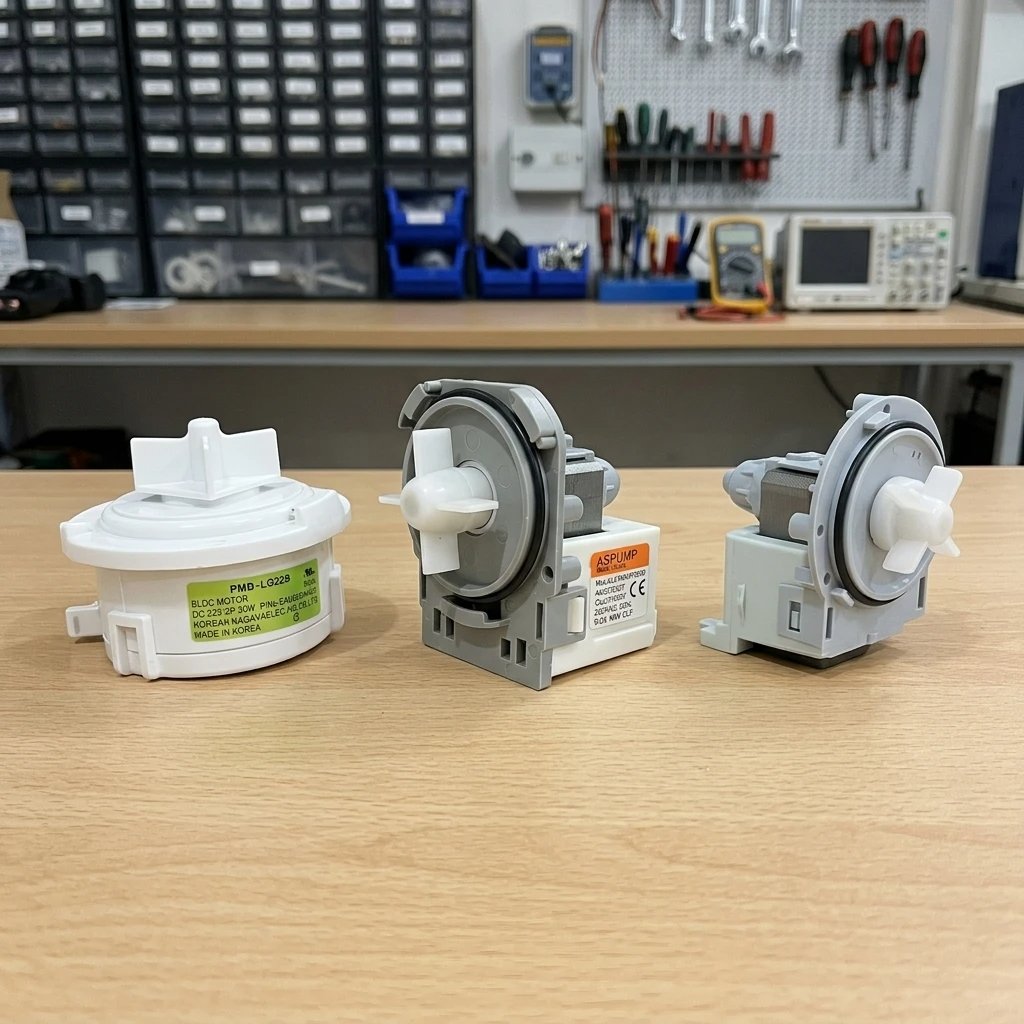

انواع پمپ‌های تخلیه در بازار لوازم خانگی

• پمپ‌های مغناطیسی ۳ خار (معمول در بوش، ال‌جی، سامسونگ و برندهای ایرانی): پروانه این پمپ‌ها به روتور متصل است و چرخش آن حالت مقطع یا پرشی (۹۰ یا ۱۸۰ درجه با نیروی قطب‌های آهنربا) دارد. بدنه این پمپ‌ها با چرخش در جهت یا خلاف عقربه‌های ساعت روی حوضچه قفل می‌شود.



1. پمپ‌های اینورتر / BLDC (سه فاز DC در مدل‌های جدید بوش سری ۶ و ۸): این پمپ‌ها فاقد سیم‌پیچ‌های معمول ۲۲۰ ولت تک‌فاز هستند و توسط پالس‌های ارسالی از درایور برد (سه سیم هم‌رنگ) کنترل می‌شوند. کنترل سرعت و جهت چرخش آن‌ها هوشمند است.


2. پمپ‌های ۳ پیچ سنتی (مدل‌های قدیمی آاگ، ویرپول و موریس): با سه عدد پیچ چهارسو یا تورکس به گلویی متصل می‌شوند و آب‌بندی آن‌ها با یک اورینگ ضخیم صورت می‌پذیرد.

قبل از آچار کشیدن: ۵ دلیل تخلیه نشدن آب که ربطی به سوختن پمپ ندارد!

بیش از ۵۰ درصد مراجعات تکنسین‌ها به دلیل خطای تشخیصی کاربر است؛ پمپ کاملاً سالم است اما به دلیل وجود موانع هیدرولیکی نمی‌تواند آب را به بیرون براند. قبل از خرید قطعه، حتماً این ۵ بخش را بررسی کنید:

۱. جا نرفتن صحیح درپوش سفید پروانه (Impeller Cover) در ماشین‌های ظرفشویی بوش و زیمنس

این نکته یکی از فوت‌های کوزه‌گری تعمیرکاران بوش است! در کف چاهک بوش، یک درپوش پلاستیکی کوچک منحنی وجود دارد که پروانه زیر آن مخفی شده است. اگر برای تمیزکاری این درپوش را برداشته‌اید و موقع بستن صدای تق جا افتادن آن را نشنیده‌اید، پمپ هر چقدر هم بچرخد، خلاء هیدرولیکی ایجاد نشده و قطره‌ای آب پمپاژ نخواهد شد؛ در نتیجه ارور E25 صادر می‌شود.

نکته طلایی تکنسین:

پروانه پمپ سانتریفیوژ برای مکش، نیازمند محفظه بسته حلزونی (Volute) است. در صورت لق بودن یا باز ماندن قاب روی پروانه، آب درون محفظه صرفاً می‌چرخد و هرگز وارد شیلنگ خروجی نمی‌شود.

۲. گیر کردن خرده شیشه، هسته زیتون، خلال دندان و برچسب میوه

پروانه‌های مینیاتوری پمپ تخلیه تنها به فاصله ۲ تا ۳ میلی‌متری از جداره می‌چرخند. ورود یک تکه خلال دندان یا هسته زیتون به پروانه، روتور را قفل می‌کند. در این حالت صدای وزوز ضعیف یا تق‌تق تلاش موتور برای استارت شنیده می‌شود، اما پروانه متوقف مانده است.

۳. مسدود بودن نیپل یا سوراخ ورودی سیفون زیر سینک ظرفشویی

اگر ماشین ظرفشویی تازه نصب شده باشد، علت عدم تخلیه ۹۹ درصد پانچ نشدن پلاستیک درپوش داخلی نیپل سیفون ظرفشویی است. اما در دستگاه‌های کارکرده، تجمع چربی ژله‌ای ناشی از قرص‌های نامرغوب در دهانه نازل تخلیه سینک، مسیر را مسدود می‌کند.

• روش تست: شیلنگ تخلیه را از زیر سینک جدا کرده و سر آن را داخل یک سطل قرار دهید؛ سپس یک برنامه شستشو یا تخلیه را اجرا کنید. اگر آب با فشار خارج شد، لوله‌کشی فاضلاب خانه مسدود است نه پمپ ظرفشویی.

۴. چسبیدن یا دفرمگی شیر یک‌طرفه (Check Valve Flapper)

در خروجی حوضچه منتهی به پمپ، یک زبانه لاستیکی کوچک تعبیه شده تا از برگشت آب آلوده به داخل حوضچه جلوگیری کند. گاهی چربی رسوب‌کرده باعث خشک شدن و قفل ماندن این سوپاپ لاستیکی می‌شود و اجازه خروج آب را نمی‌دهد.

۵. رعایت نکردن قوس استاندارد ارتفاع شیلنگ خروجی (Loop Drain)

شیلنگ تخلیه ظرفشویی ابتدا باید تا ارتفاع زیر صفحه کابینت (حداقل ۷۰ تا ۸۰ سانتی‌متر) بالا بیاید و سپس با شیب ملایم به سمت خروجی فاضلاب سرازیر شود. در غیر این صورت، یا آب خروجی به شکل سیفونی مجدداً به دستگاه بازمی‌گردد، یا پمپ در برابر ستون آب برگشتی تحت فشار شدید قرار گرفته و متوقف می‌شود.

علائم هشداردهنده خرابی قطعی پمپ تخلیه

اگر موارد فوق را بررسی کرده‌اید و مشکل پابرجا بود، خرابی در ساختار مکانیکی یا بوبین پمپ قطعی است. نشانه‌های شاخص عبارتند از:

• شنیده شدن صدای خِرخِر یا زوزه ممتد: نشان‌دهنده از بین رفتن بوش‌های برنجی یا تفلونی روتور و لقی شفت پمپ است.


• تخلیه آب در ابتدای شستشو، اما توقف تخلیه در انتهای برنامه: پمپ تحت بار حرارتی قرار می‌گیرد؛ یعنی سیم‌پیچ در اثر نوسان گرم شده، مقاومت بوبین بالا می‌رود و پمپ تا سرد نشود توان استارت مجدد ندارد.


• ارورهای مرتبط با سیستم تخلیه روی نمایشگر: دستگاه با رصد نکردن افت سطح آب از طریق هیدروستات یا سنسور فلوتر در بازه زمانی تعیین‌شده (معمولاً ۹۰ الی ۱۲۰ ثانیه)، چرخه را قطع می‌کند.

جدول کدهای خطای مربوط به پمپ تخلیه در برندهای مطرح

راهنمای تست کارگاهی: چگونه با مولتی‌متر از سوختن پمپ مطمئن شویم؟

برای تست حرفه‌ای، پمپ باید از مدار الکتریکی جدا شود. تست با متصل بودن سوکت به برد فرمان موجب ثبت اطلاعات نادرست در اثر موازی شدن با سایر مصرف‌کننده‌ها می‌شود.

مراحل تست اهمی بوبین پمپ تخلیه

 1. قطع دوشاخه از برق و کشیدن فیش‌های تغذیه پمپ

 2. تنظیم سلکتور مولتی‌متر روی رنج مقاومت ($2k\Omega$ یا $200\Omega$)

 3. اتصال پراب‌ها به دو پایه مسی بوبین پمپ

 • پمپ‌های سنکرون ۲۲۰ ولت شهری: عددی بین $150\Omega$ تا $280\Omega$ (سالم) |

• پمپ‌های اینورتر ۳ فاز DC (بوش): مقاومت بین هر سه پایه باید برابر و حدود $70\Omega$ تا $90\Omega$ باشد |

 • نمایشگر $OL$ (Open Loop) یا عدد صفر: سیم‌پیچ قطع یا اتصال کوتاه شده (تعویض قطعی) |

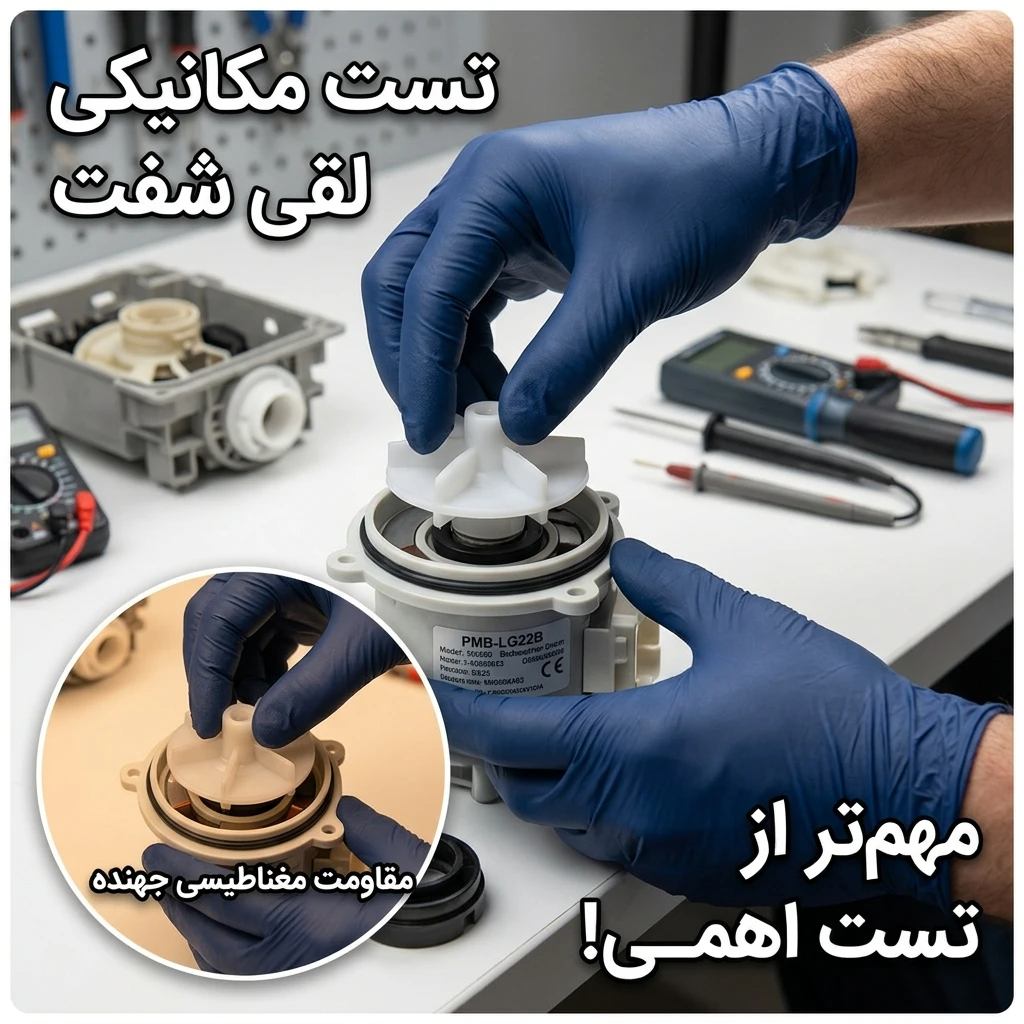

تست مکانیکی لقی شفت (مهم‌تر از تست اهمی!)

گاهی مولتی‌متر مقاومت را دقیق نشان می‌دهد اما پمپ زیر بار آب کار نمی‌کند. پروانه را با دو انگشت بگیرید و به سمت بالا و پایین (جهت شعاعی) تکان دهید:

• اگر پروانه بازی محوری و لقی داشته باشد: کاسه‌نمد نشت کرده و آب وارد هسته مغناطیسی شده است. در چنین وضعیتی، روتور با رسیدن برق، به دلیل ایجاد عدم تقارن در میدان مغناطیسی، به جداره استاتور می‌چسبد و قفل می‌کند. این پمپ باید تعویض شود.

• تست چرخش دستی پروانه: با دست پروانه را ۱۸۰ درجه بچرخانید؛ پمپ سالم باید دارای حالت مقاومت مغناطیسی جهنده (پله‌پله) باشد و هرگز نباید شل و هرز بچرخد.

ابزار و تجهیزات مورد نیاز پیش از شروع عملیات تعویض

برای اینکه حین باز کردن دستگاه سردرگم نشوید، این ابزارها را دم دست بگذارید:

• دستکش ضدبرش تعمیراتی (ورقه‌های گالوانیزه سینی کف ظرفشویی فوق‌العاده تیز هستند).
• پیچ‌گوشتی‌های ستاره‌ای (تورکس T15 و T20) که ابزار استاندارد ظرفشویی‌های مدرن محسوب می‌شوند.
• پیچ‌گوشتی چهارسو و دوسوی ظریف.
• انبردست و انبر کلاغی برای باز کردن بست فنری شیلنگ‌ها.
• اسفنج متراکم، سرنگ بزرگ یا پمپ دستی برای مکش آب باقیمانده.
• تشت کم‌ارتفاع و چند تکه حوله بزرگ جهت مهار آبریزهای ناگهانی.

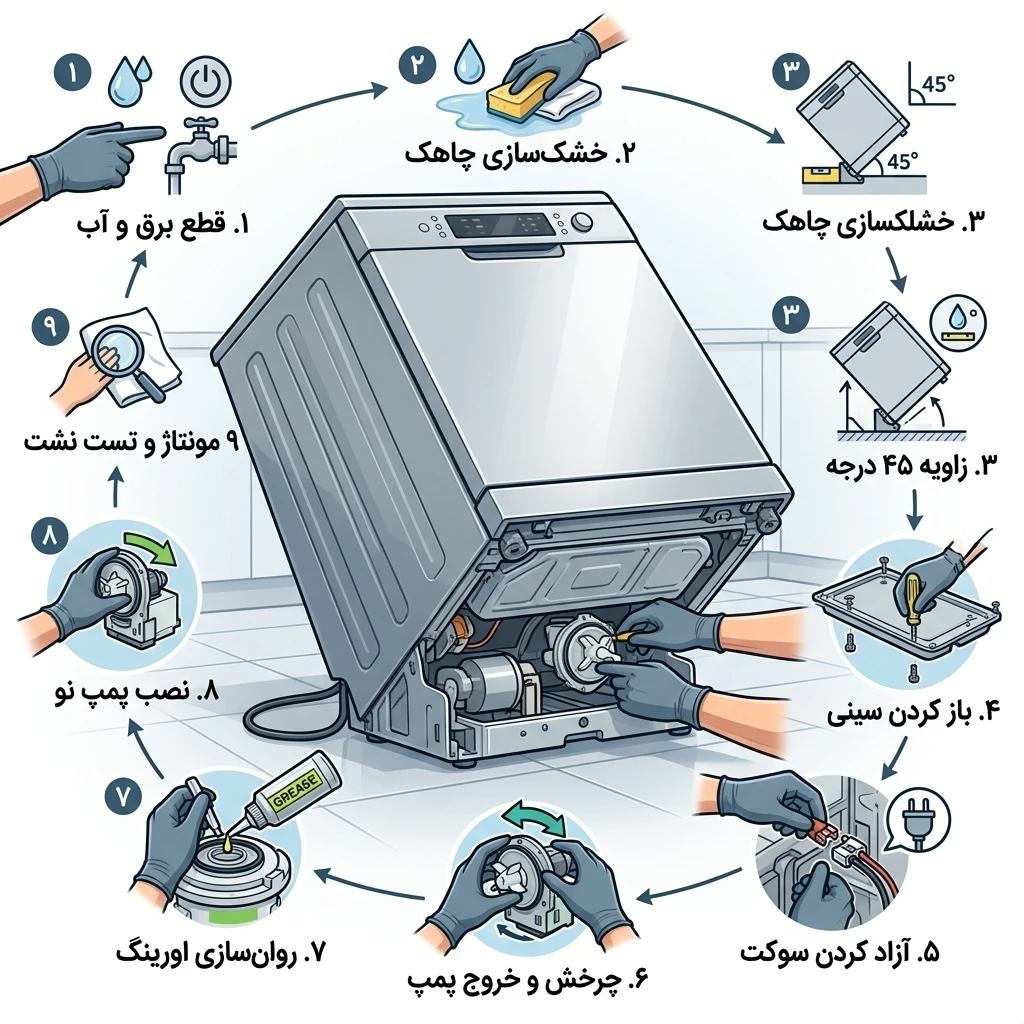

آموزش عملی و گام‌به‌گام تعویض پمپ تخلیه (رویکرد عمومی و صنعتی)

این دستورالعمل، فرایند اصولی تعویض پمپ تخلیه را از زیر دستگاه و محفظه سرویس (بدون نیاز به شکافتن کل اسکلت ظرفشویی) تشریح می‌کند:

۱. قطع جریان برق و آب ورودی

۲. خشک‌سازی کامل آب راکد در فیلتر چاهک

۳. بیرون کشیدن دستگاه و خواباندن به پشت روی زاویه ۴۵ درجه

۴. دمونتاژ سینی محافظ زیرین و قطع سوکت فلوتر آنتی‌فلود

۵. آزادسازی سوکت برق پمپ و فشردن ضامن قفل چرخان (خار)

۶. چرخش ساعت‌گرد یا پادساعت‌گرد پمپ و بیرون کشیدن آن

۷. تمیزکاری بوش حوضچه و چرب کردن اورینگ نو با مایع روان‌ساز

۸. جا انداختن پمپ نو و چرخاندن تا شنیدن صدای قفل شدن تق

۹. مونتاژ مجدد، راه‌اندازی و بازرسی عدم نشت آب

گام اول: تخلیه آب حوضچه و قطع اتصالات ورودی

1. دوشاخه را کاملاً از پریز برق جدا کنید. شیر پیسوار آب ورودی را ببندید.
2. سبدهای ظروف را بیرون بکشید. فیلتر توری و استوانه‌ای را با چرخاندن پادساعت‌گرد باز کنید.
3. آب راکد درون شیار حوضچه را با اسفنج یا سرنگ مکش کنید تا چاهک خشک شود. عدم تخلیه این آب باعث می‌شود هنگام خواباندن دستگاه، آب کثیف روی سنسورها و برد های زیرین سرازیر شود.

گام دوم: جابجایی دستگاه و استقرار زاویه دسترسی

ماشین ظرفشویی را به آرامی از شکاف کابینت بیرون بکشید. مراقب باشید شیلنگ تخلیه کشیده نشود. حوله‌ای پهن کنید و دستگاه را با زاویه حدود ۴۵ درجه به سمت عقب شیب دهید و به دیوار یا یک تکیه‌گاه مهار کنید؛ یا در صورت امکان دستگاه را به پهلوی راست (سمتی که مخزن نمک و ایرگاید آب نیست) روی زمین بخوابانید. خواباندن دستگاه به سمت چپ به دلیل احتمال نفوذ آب نمک به سنسورها توصیه نمی‌شود.

گام سوم: باز کردن سینی زیرین و احتیاط در مورد سنسور آنتی‌فلود (سنسور ضد نشتی)

در زیر شاسی، یک صفحه فلزی یا پلاستیکی محافظ (Base Pan) قرار دارد. پیچ‌های آن را باز کنید.

هشدار حیاتی برای جلوگیری از شکستن سنسور فلوتر:

در مرکز سینی زیرین، یک قطعه فومی شناور قرار دارد که به میکروسوئیچ آنتی‌فلود (Anti-Flood Switch) متصل است. سینی را به یکباره نکشید! ابتدا صفحه را ۵ سانتی‌متر پایین بیاورید، خار سوکت میکروسوئیچ فلوتر را آزاد کرده، سیم‌ها را جدا کنید و سپس صفحه را کنار بگذارید. شکستن پایه پلاستیکی این فلوتر باعث روشن ماندن مداوم پمپ تخلیه خواهد شد.

گام چهارم: دسترسی به پمپ تخلیه و باز کردن سوکت الکتریکی

پمپ تخلیه قطعه‌ای نسبتاً جمع‌وجور است که در کنار حوضچه و چسبیده به خروجی شیلنگ قرار دارد. فیش سیم‌بندی پمپ را با فشردن زبانه قفل پلاستیکی آن بیرون بکشید (هرگز سیم‌ها را برای بیرون کشیدن نکشید؛ خود سوکت را محکم بگیرید).

گام پنجم: باز کردن پمپ تخلیه معیوب

• در مدل‌های قفل خاری (بوش، ال‌جی، سامسونگ): روی پوسته پمپ، یک خار پلاستیکی وجود دارد. با یک پیچ‌گوشتی دوسو خار را چند میلی‌متر به عقب برانید، سپس کل بدنه پمپ را در جهت موافق عقربه‌های ساعت (در برخی مدل‌ها خلاف عقربه‌ها) حدود ۴۵ درجه بچرخانید تا زبانه از شیار گلویی آزاد شود. سپس پمپ را مستقیم به سمت خود بکشید.


• در مدل‌های پیچ‌خور (آاگ و مدلهای قدیمی): بست فنری شیلنگ متصل به خروجی را با انبر باز کرده، شیلنگ را جدا نمایید و پیچ‌های محفظه پمپ را باز کنید.

نکات ریز اما تعیین‌کننده در هنگام نصب پمپ تخلیه جدید

اگر می‌خواهید پس از تعویض پمپ با مشکل آب‌ریزی یا سوختن مجدد مواجه نشوید، این نکات تکنسین‌های ماهر را رعایت کنید:

1. نظافت نشیمنگاه اورینگ: دهانه حوضچه چاهک را با دستمال تمیز پاک کنید. حتی یک دانه شن یا برنج باقی‌مانده روی نشیمنگاه کاسه‌نمد پمپ، مانع از درزگیری کامل شده و نشتی پنهان به وجود می‌آورد.


2. روان‌کاری اورینگ جدید: واشر لاستیکی دور پمپ جدید را هرگز با روغن‌های نفتی یا گریس نسوز صنعتی چرب نکنید، زیرا فرمول لاستیک را متورم و دفرمه می‌کنند. لبه‌های اورینگ را صرفاً با چند قطره مایع ظرفشویی یا گریس پایه سیلیکونی خوراکی مرطوب کنید تا پمپ روان و بدون تا خوردن واشر درون گلوگاه جا برود.


3. اطمینان از صدای قفل شدن نهایی: هنگام چرخاندن پمپ جدید، باید یک صدای کلیک یا تق واضح به گوش برسد. اگر خار قفل به درستی پشت پین حوضچه قرار نگیرد، در حین کارکرد و زیر لرزش موتور، پمپ به آرامی باز شده و آشپزخانه را غرق در آب خواهد کرد!


4. تطبیق توان و نوع پمپ: هرگز پمپ تخلیه سنکرون معمولی را روی ماشین‌های ظرفشویی نسل جدید که پمپ اینورتر دارند نصب نکنید؛ با این کار بلافاصله برد الکترونیکی در بخش آی‌سی درایور می‌سوزد.

بستن دستگاه، تست هیدرولیکی نهایی و آب‌گیری آزمایشی

پیش از آنکه ماشین ظرفشویی را داخل کابینت هل دهید:

1. سوکت سنسور فلوتر نشتی (شناور ضد آب‌گرفتگی) را وصل کرده و سینی زیرین را پیچ کنید.
2. پایه‌های تنظیم دستگاه را در صورت نیاز ریگلاژ کنید تا ماشین تراز باشد.
3. ماشین را به برق و آب متصل کنید.
4. سبد پایین را خارج کرده، حدود ۳ تا ۴ لیتر آب گرم دستی درون حوضچه بریزید.
5. دستگاه را روشن کرده و یک برنامه کوتاه (Quick یا Rinse) را استارت بزنید. بلافاصله در ثانیه‌های اول، پمپ تخلیه مدار را فعال می‌کند.
6. با چراغ قوه زیر دستگاه و اتصالات شیلنگ تخلیه را نگاه کنید؛ هیچ رطوبت یا چکه‌ای نباید مشاهده شود. تخلیه آب درون سطل یا لوله فاضلاب باید با جهش و سرعت تخلیه شود.

جدول مقایسه‌ای: تمیزکاری، تعمیر یا تعویض پمپ تخلیه؟

بسیاری از کاربران سوال می‌کنند که آیا پمپ خراب قابل تعمیر است یا خیر؟ جدول زیر تصمیم‌گیری را شفاف می‌کند:

اقدامات پیشگیرانه برای جلوگیری از سوختن زودهنگام پمپ نو

یک پمپ استاندارد باید بین ۵ تا ۸ سال بدون ایراد کار کند. با رعایت این چهار اصل، طول عمر پمپ جدید را تضمین کنید:

1. رسوب‌زدایی فصلی: هر دو ماه یکبار، یک بسته پودر جرم‌گیر اصل ظرفشویی را بدون ظرف داخل دستگاه ریخته و برنامه شستشوی دمای بالا (65∘C65^\circ C65∘C به بالا) را اجرا کنید تا چربی‌های سفت‌شده در مجاری پمپ ذوب شوند.


2. بررسی هفتگی فیلتر سه‌گانه: فیلتر چاهک را زیر آب داغ و با فرچه نرم بشویید تا عبور آب روان باشد و به موتور پمپ بار اضافه تحمیل نشود.


3. دستمال کشیدن پیش از چیدن: ظروف را آبکشی نکنید (چون سنسور کثیفی دچار اشتباه می‌شود)، اما حتماً با یک دستمال تفاله‌ها، دانه‌های درشت لیمو، پوست هندوانه و زیتون را پاک کنید.


4. استفاده از محافظ برق مرغوب: نوسانات ولتاژ شهری مهم‌ترین قاتل سیم‌پیچ‌های ظریف مسی در پمپ‌های تخلیه هستند.

سوالات متداول کاربران خانگی (FAQ)

اگر پروانه پمپ بعد از تمیزکاری هنوز نچرخد، آیا پمپ سوخته است؟

اگر مانعی وجود ندارد و با ارسال فرمان تخلیه از سوی برد، ولتاژ ۲۲۰ ولت روی سوکت پمپ می‌آید اما پمپ شروع به چرخش نمی‌کند (یا فقط یک تکان ضعیف می‌خورد)، سیم‌پیچ یا ساختار روتور مغناطیسی آن سوخته و تعویض الزامی است.

آیا پمپ تخلیه ماشین ظرفشویی بوش به برندهای ال‌جی یا سامسونگ می‌خورد؟

خیر؛ اگرچه ساختار مکانیکی برخی پمپ‌های ۳ خار به هم شبیه است، اما شیار خارها، جهت دوران قفل، زاویه خروجی شیلنگ، کانکتور سوکت برق و مشخصات الکتریکی (اهم، توان و نوع درایور) در برندهای مختلف تفاوت‌های اساسی دارد. قطعه یدکی باید حتماً منطبق بر پارت‌نامبر دستگاه تهیه شود.

چرا بعد از تعویض پمپ، ارور نشتی آب ظاهر شده و دستگاه خاموش نمی‌شود؟

این حالت ناشی از فعال شدن سنسور آنتی‌فلود کف دستگاه است. یا هنگام باز کردن پمپ مقداری آب در سینی کف ریخته و فلوتر یونولیتی بالا مانده است، یا اورینگ پمپ جدید در اثر جاگذاری اشتباه نشتی دارد. سینی کف را کاملاً خشک کرده و آب‌بندی را چک کنید.

علت صدای بالای شبیه تق‌تق در هنگام تخلیه چیست؟

اگر پمپ نو است و صدا می‌دهد، شیلنگ تخلیه به جایی از بدنه کابینت کوبیده می‌شود. اگر پمپ کارکرده است، پروانه به دلیل گشاد کردن بوش‌های داخلی تاب برداشته و با دیواره محفظه تماس پیدا می‌کند.
