معرفی اجمالی

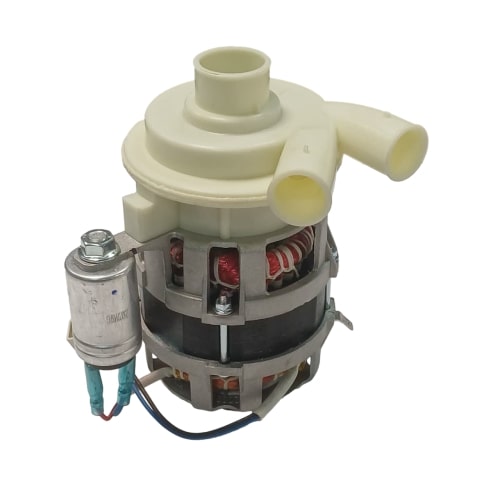

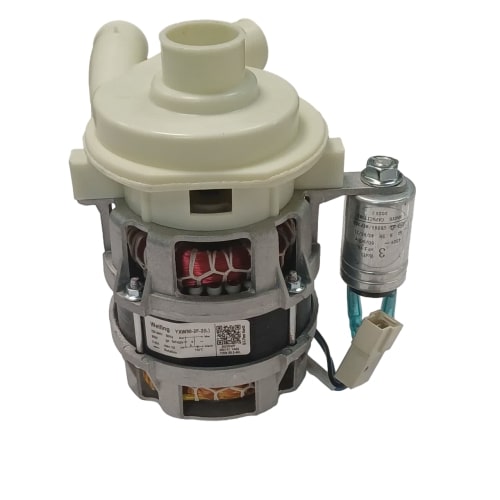

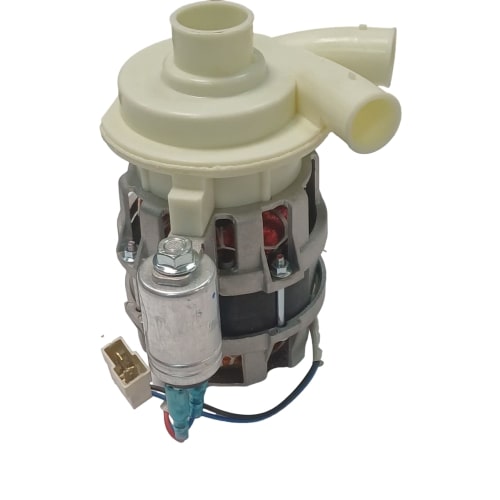

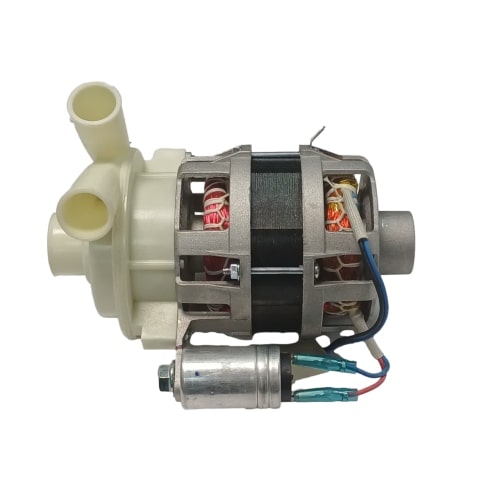

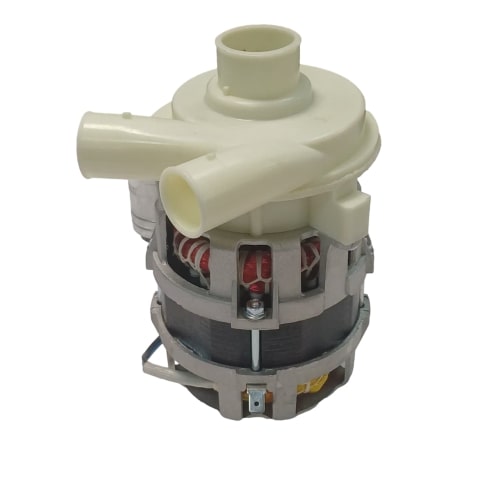

پمپ گردش آب (جت پمپ) در ماشین ظرفشویی الگانس و آریستون وظیفه دارد آب را با فشار بالا به بازوهای اسپری منتقل کند.
این مدل از نوع موتور الکتریکی AC با خازن راه‌انداز ۳ مایکروفاراد است که طی چرخه اصلی، آب گرم را با سرعت بالا در تمام طبقات ظرفشویی پخش می‌کند.
کاربردهای محصول
- گردش آب در چرخه‌های Main Wash و Rinse
- تقویت پاشش آب در دستگاه‌های Ariston و Elegance
- جایگزین فابریک برای پمپ‌های YXW50، YXW55 و Welling Series
- حذف رسوبات سطح نازل و افزایش کارایی شستشو
ویژگی‌های اصلی
- توان الکتریکی ۹۵ وات / ۲۲۰–۲۴۰ ولت AC
- فرکانس ۵۰ Hz
- خازن راه‌انداز ۳ µF / ۴۲۵ V AC
- کلاس عایقی ۱۵۵ °C
- جریان نامی ۰٫۴۲ آمپر
- جهت چرخش (→) Rotation Forward – Clockwise
- تکنولوژی سیم‌پیچ مس Welling استاندارد اروپا
- دمای کاری تا ۱۵۰ °C
- مطابق استاندارد RoHS و QC‑Pass Certified
توضیح تخصصی (فنی)
این موتور از سری YXW شرکت Welling Korea است که در خط تولید ماشین ظرفشویی‌های Ariston و Elegance به‌عنوان موتور گردش اصلی Water Circulation Pump به‌کار می‌رود.
ساختار دو قطبی (2P) با روتور آلومینیومی و سیم‌پیچ مس نسوز طراحی شده و دارای سیستم خنک‌کنندگی هوا در محفظهٔ پشتی است.
اتصالات برقی سه رنگ (آبی، قرمز، مشکی) مطابق نقشهٔ اتصال در لیبل تعریف شده و در دایرهٔ تست QC شرکت Ariston صددرصد تایید شده است.
مقاومت فن درونی ضمن چرخش، باعث جلوگیری از ایجاد نشتی در واشر Mechanical Seal می‌شود.
نشانه‌های خرابی یا استهلاک
- صدای بلند در چرخه Wash
- قطع شدن گردش آب در مرحلهٔ اصلی
- خطای F5 در ماشین ظرفشویی آریستون
- نشت آب از قسمت پشت پمپ
- گرم‌شدن زیاد بدنه موتور
علل خرابی رایج
- نشت آب به قسمت سیم‌پیچ
- استفاده طولانی بدون فیلتر سالم
- خرابی خازن راه‌انداز ۳ µF
- انسداد پره ایمپِلر با جرم چربی
- استهلاک یاتاقان در دمای بیش از ۱۲۰ °C
نکات مهم زمان خرید
- حتماً کد فنی Welling YXW50‑2F‑2(L) را روی بدنه بررسی کنید.
- نمونه‌های مشابه YXW55 دارای توان ۱۱۰ وات هستند که با Ariston سازگار نیستند.
- قطر خروجی پمپ باید ۲۱ میلی‌متر باشد.
- خازن ۳ µF با ولتاژ ۴۲۵ V را به‌صورت اصلی نصب کنید.
- نمونه های غیراصلی چینی با خازن ۲ µF مقاومت کافی ندارند.
راهنمای نصب و استفاده
برق دستگاه را قطع کنید.
سینی پایینی ظرفشویی را باز نموده و پمپ قدیمی را خارج کنید.
اتصالات برق و آب را مطابق نقشه روی بدنه متصل سازید.
خازن ۳ µF را در محل اصلی بدنه نصب کنید.
پس از بستن، چرخه Test Wash را بدون ظروف اجرا کنید تا جریان آب بررسی شود.
نحوه تست هیت پمپ ظرفشویی الگانس و آریستون
در ظرفشویی‌های الگانس و آریستون ، هیت پمپ معمولاً شامل سه بخش است:
- موتور گردش آب (جت پمپ)
- المنت گرم‌کن داخلی
- سنسور دمای NTC
مراحل تست هیت پمپ ظرفشویی الگانس و آریستون
1. تست المنت هیت پمپ
- برق دستگاه را قطع کنید.
- سوکت‌های المنت را جدا کنید.
- مولتی‌متر روی حالت ohm قرار گیرد.
- استاندارد المنت مدل‌های اسنوا: 20 تا 30 اهم
- اگر مقدار بی‌نهایت یا صفر بود → المنت سوخته یا اتصال کوتاه دارد.
2. تست موتور گردش (جت پمپ)
- سوکت موتور را جدا کنید.
- مقاومت سیم‌پیچ باید بین ۱۵۰ تا ۳۰۰ اهم باشد.
- صدای وزوز بدون چرخش = خازن راه‌انداز معیوب
- چرخش سفت یا گیرکرده = ایراد پروانه یا آب‌زدگی لایه داخلی
3. تست سنسور NTC داخل هیت پمپ
- در دمای اتاق (20 درجه): 50 تا 60 کیلو اهم
- هنگام گرم کردن با فندک یا سشوار، مقاومت باید کاهش یابد.
- تغییر نکردن مقاومت = NTC خراب
4. تست عملکرد هیت پمپ روی دستگاه
- دستگاه را روی برنامه شستشو قرار دهید.
- بعد از ۵–۸ دقیقه باید آب گرم و فشاردار شنیده شود.
- آب سرد + صدای ضعیف = مشکل در المنت یا NTC
- صدای وزوز + عدم گردش = خرابی خازن یا سیم‌پیچ
جت پمپ ماشین ظرفشویی چیست؟
جت پمپ (Circulation Pump) وظیفه دارد آب را با فشار بالا در مخزن شستشو گردش دهد و آن را به بازوهای اسپری‌کننده برساند.
وظایف اصلی:
- ایجاد فشار آب
- پاشش یکنواخت روی ظروف
- کمک به حل شدن پودر یا قرص
- تضمین شستشوی کامل
جت پمپ شامل:
- موتور الکتریکی
- پروانه داخلی
- محفظه آب
- خازن راه‌انداز (۴–۸ میکروفاراد)
علائم خرابی جت پمپ ظرفشویی
- کیفیت شستشو ضعیف
- ظروف گِرد یا چرب باقی می‌مانند
- صدای غرغر، وزوز یا خش‌خش
- آب به بازوهای شستشو نمی‌رسد
- حل نشدن قرص
- ارور گردش آب در برندها:
- بوش: E24/E25
- الجی: AE/FE
- سامسونگ: 5C/LC
- اسنوا: E1 / E4
نحوه تست جت پمپ ظرفشویی
برای تست کامل جت پمپ، سه بخش بررسی می‌شود:
1. تست سیم‌پیچ موتور
- مقاومت درست: 150 تا 300 اهم
- کمتر از 100 → اتصال کوتاه
- بالای 500 → سیم‌پیچ نیم‌سوز یا قطع
2. تست پروانه
- پروانه باید کاملاً روان بچرخد.
- گیر کردن یا سفت بودن = شکستگی یا ورود جسم خارجی.
3. تست خازن راه‌انداز جت پمپ
- ظرفیت معمول: 4 تا 8 میکروفاراد
- اگر موتور صدای وزوز می‌دهد اما راه نمی‌افتد → خازن 90٪ مواقع مقصر است.
نتیجه‌گیری
اگر سه بخش فوق سالم باشند اما پمپ کار نکند → مشکل از برد الکترونیکی یا سیم‌کشی است.
قیمت جت پمپ ماشین ظرفشویی
برای مشاده لیست قیمت جت پمپ اینجا کلیک کنید
عوامل مؤثر بر قیمت:
- برند
- نوع سیم‌کشی
- توان موتور
- داشتن المنت داخلی (هیت پمپ)
قیمت جت پمپ ظرفشویی پاکشوما
پاکشوما در مدل‌های جدید از جت پمپ‌های برندهای زیر استفاده می‌کند:
برای مشاهده لیست قیمت اینجا کلیک کنید
مزایای خرید از هوم‌پارتینو
- پشتیبانی فعال و پاسخگو
- مشاوره رایگان قبل از خرید
- کف قیمتی اکثر محصولات
- استفاده از ارزان‌ترین پست
- ارسال ۲۴ ساعته برای شهرهای تهران و اهواز و شیراز
- ضمانت بازگشت وجه در صورت مغایرت و معیوب بودن کالا
- ضمانت اصالت کالا
- ۲۴ ساعت مهلت تست
پرسش و پاسخ پرتکرار (FAQ)
آیا این موتور در مدل های Indesit کار می‌کند؟
بله، در مدل هایی با کد پمپ YXW50 کاملاً سازگار است.
صدای زیاد موتور نشان دهندهٔ چیست؟
احتمال خرابی یاتاقان یا پوسیدگی واشر داخلی است.
خازن را می‌توان ۲٫۵ µF نصب کرد؟
خیر، طبق نقشه فنی، ظرفیت ۳ µF الزامی است.
کلاس حرارتی ۱۵۵ درجه یعنی چه؟
مقاومت سیم‌پیچ تا دمای ۱۵۵ °C برای کار مداوم بدون آسیب فیزیکی.
آیا پمپ YXW55 جایگزین YXW50 می‌شود؟
تنها در صورت تغییر کابل و خروجی خاص، که توصیه نمی‌شود زیرا زاویه خروجی متفاوت است.
