معرفی کوتاه

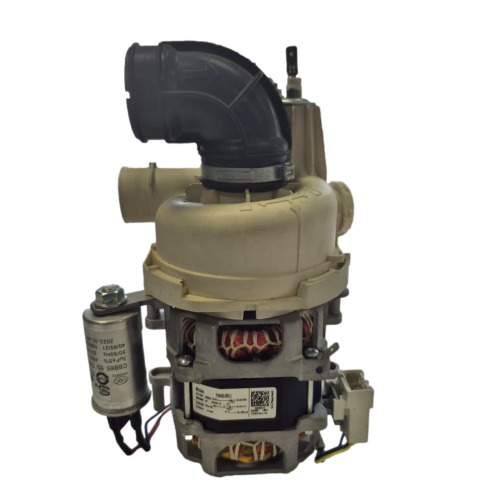

جت پمپ ماشین ظرفشویی مدیا، قلب تپنده سیستم شستوشو در این دستگاه است. این قطعه که با مدل فنی YXW50-2E(L) شناخته میشود، وظیفه گردش آب با فشار استاندارد را بر عهده دارد تا فرآیند پاشش آب توسط بازوهای آبپاش (اسپری آرم) به بهترین شکل انجام شود. این الکتروموتور از نوع تکفاز القایی بوده و برای عملکرد بهینه، به یک خازن دائمکار متصل است که پایداری گشتاور را در طول سیکل شستوشو تضمین میکند.
کاربرد جت پمپ مدیا
- چرخش و گردش آب: انتقال آب از کف حوضچه به سمت افشانکهای شستوشو؛
- ایجاد فشار پاشش: تأمین فشار لازم برای برخورد آب به ظروف و جداسازی ذرات چربی؛
- فیلتراسیون: کمک به عبور جریان آب از فیلترهای داخلی در حین گردش؛
- تخلیه کمکی: در برخی مدلها، ساختار جت پمپ به هدایت بهتر آب به سمت مسیر تخلیه کمک میکند.
تحلیل فنی

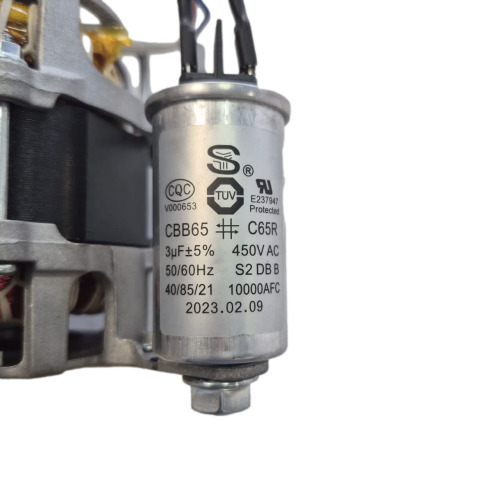

این موتور از نوع Asynchronous (آسنکرون) دو قطبی است که برای دو سطح توان (High/Low) طراحی شده است. سیمپیچهای این موتور با کلاس حرارتی ۱۵۵ تولید شدهاند که مقاومت بالایی در برابر گرمای ناشی از کارکرد مداوم دارند. خازن همراه این قطعه از نوع CBB65 با بدنه فلزی است که علاوه بر تحمل ولتاژ ۴۵۰ ولت، دارای استانداردهای ایمنی برای جلوگیری از انفجار یا نشت مواد است. جهت چرخش موتور با فلش روی بدنه (Rotation) مشخص شده که برای عملکرد صحیح پمپ گریز از مرکز (Impeller) حیاتی است.
علائم خرابی جت پمپ
- عدم چرخش آب: با وجود آبگیری، بازوهای آبپاش نمیچرخند؛
- صدای غیرعادی: صدای ناهنجار (زوزه یا خرخر) در حین مرحله شستوشو؛
- نشتی آب: نشت آب از قسمت شفت یا پوسته پمپ (هوزینگ)؛
- عدم شروع به کار: موتور زور میزند (Humming sound) اما نمیچرخد (معمولاً به دلیل خرابی خازن یا گیرپاژ پمپ)؛
- پریدن فیوز: اتصالی سیمپیچ موتور که منجر به قطع برق منزل میشود.
راهنمای تشخیص پیش از خرید
۱. تطبیق مدل: مدل YXW50-2E(L) را با لیبل روی موتور قدیمی خود چک کنید.

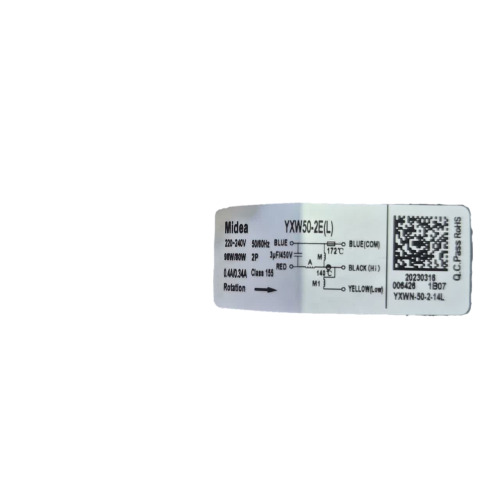

۲. بررسی سیمکشی: نقشه سیمکشی (Wiring Diagram) روی بدنه موتور را ببینید؛ این موتور دارای سه سیم اصلی (Blue-Common، Black-High، Yellow-Low) است.
۳. تست خازن: اگر موتور استارت نمیزند اما صدای وزوز میدهد، ابتدا خازن ۳ میکروفاراد آن را تست کنید.
۴. بررسی پوسته: اطمینان حاصل کنید که هوزینگ پلاستیکی (بخش سفید رنگ) سالم و بدون ترکخوردگی باشد.
باکس مشاوره تخصصی و رایگان هوم پارتینو
⚠️ توجه فنی قبل از سفارش!
به دلیل تنوع مدلهای جت پمپ در دستگاههای مدیا، پاکشوما و سایر برندهای مشابه، حتماً تصویر لیبل موتور و سوکتهای اتصال خود را در واتساپ یا ایتا برای کارشناسان هوم پارتینو ارسال کنید تا از خرید قطعه اشتباه جلوگیری شود.
راهنمای نصب ایمن
- قطع برق: دوشاخه ظرفشویی را از برق بکشید؛
- دسترسی: دستگاه را به پهلو خوابانده و پنل زیرین را باز کنید؛
- سیمکشی: از نحوه اتصال فیشها عکس بگیرید (رعایت سیم مشترک Blue بسیار مهم است)؛
- آببندی: هنگام بستن شلنگهای ورودی و خروجی به هوزینگ پمپ، از بستهای فلزی استاندارد استفاده کنید تا دچار نشتی نشود؛
- خازن: خازن جدید را محکم در جای خود پیچ کنید تا لرزش موتور باعث شل شدن آن نشود.
نکات خرید و اصالت کالا
این جت پمپ به صورت مجموعه کامل (موتور + هوزینگ + خازن) عرضه میشود. محصول دارای هولوگرام کنترل کیفیت (Q.C. Pass) بوده و سیمپیچ آن از مس با خلوص بالا جهت کاهش مصرف انرژی و افزایش طول عمر تهیه شده است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
نحوه تست هیت پمپ ظرفشویی مدیا
در ظرفشوییهای مدیا ، هیت پمپ معمولاً شامل سه بخش است:
- موتور گردش آب (جت پمپ)
- المنت گرمکن داخلی
- سنسور دمای NTC
مراحل تست هیت پمپ ظرفشویی مدیا
1. تست المنت هیت پمپ
- برق دستگاه را قطع کنید.
- سوکتهای المنت را جدا کنید.
- مولتیمتر روی حالت ohm قرار گیرد.
- استاندارد المنت مدلهای اسنوا: 20 تا 30 اهم
- اگر مقدار بینهایت یا صفر بود → المنت سوخته یا اتصال کوتاه دارد.
2. تست موتور گردش (جت پمپ)
- سوکت موتور را جدا کنید.
- مقاومت سیمپیچ باید بین ۱۵۰ تا ۳۰۰ اهم باشد.
- صدای وزوز بدون چرخش = خازن راهانداز معیوب
- چرخش سفت یا گیرکرده = ایراد پروانه یا آبزدگی لایه داخلی
3. تست سنسور NTC داخل هیت پمپ
- در دمای اتاق (20 درجه): 50 تا 60 کیلو اهم
- هنگام گرم کردن با فندک یا سشوار، مقاومت باید کاهش یابد.
- تغییر نکردن مقاومت = NTC خراب
4. تست عملکرد هیت پمپ روی دستگاه
- دستگاه را روی برنامه شستشو قرار دهید.
- بعد از ۵–۸ دقیقه باید آب گرم و فشاردار شنیده شود.
- آب سرد + صدای ضعیف = مشکل در المنت یا NTC
- صدای وزوز + عدم گردش = خرابی خازن یا سیمپیچ
جت پمپ ماشین ظرفشویی چیست؟
جت پمپ (Circulation Pump) وظیفه دارد آب را با فشار بالا در مخزن شستشو گردش دهد و آن را به بازوهای اسپریکننده برساند.
وظایف اصلی:
- ایجاد فشار آب
- پاشش یکنواخت روی ظروف
- کمک به حل شدن پودر یا قرص
- تضمین شستشوی کامل
جت پمپ شامل:
- موتور الکتریکی
- پروانه داخلی
- محفظه آب
- خازن راهانداز (۴–۸ میکروفاراد)
علائم خرابی جت پمپ ظرفشویی
- کیفیت شستشو ضعیف
- ظروف گِرد یا چرب باقی میمانند
- صدای غرغر، وزوز یا خشخش
- آب به بازوهای شستشو نمیرسد
- حل نشدن قرص
- ارور گردش آب در برندها:
- بوش: E24/E25
- الجی: AE/FE
- سامسونگ: 5C/LC
- اسنوا: E1 / E4
نحوه تست جت پمپ ظرفشویی
برای تست کامل جت پمپ، سه بخش بررسی میشود:
1. تست سیمپیچ موتور
- مقاومت درست: 150 تا 300 اهم
- کمتر از 100 → اتصال کوتاه
- بالای 500 → سیمپیچ نیمسوز یا قطع
2. تست پروانه
- پروانه باید کاملاً روان بچرخد.
- گیر کردن یا سفت بودن = شکستگی یا ورود جسم خارجی.
3. تست خازن راهانداز جت پمپ
- ظرفیت معمول: 4 تا 8 میکروفاراد
- اگر موتور صدای وزوز میدهد اما راه نمیافتد → خازن 90٪ مواقع مقصر است.
نتیجهگیری
اگر سه بخش فوق سالم باشند اما پمپ کار نکند → مشکل از برد الکترونیکی یا سیمکشی است.
قیمت جت پمپ ماشین ظرفشویی
برای مشاده لیست قیمت جت پمپ اینجا کلیک کنید
عوامل مؤثر بر قیمت:
- برند
- نوع سیمکشی
- توان موتور
- داشتن المنت داخلی (هیت پمپ)
قیمت جت پمپ ظرفشویی پاکشوما
پاکشوما در مدلهای جدید از جت پمپهای برندهای زیر استفاده میکند:
برای مشاهده لیست قیمت اینجا کلیک کنید
قطعات مرتبط
- خازن ۳ میکروفاراد موتور ظرفشویی
- کیت آببندی و اورینگ جت پمپ
- المنت گرمکن (هیتر) ظرفشویی مدیا
سوالات متداول (FAQ)
آیا این موتور برای ظرفشویی پاکشوما هم مناسب است؟
بله، بسیاری از مدلهای ظرفشویی پاکشوما از پلتفرم مدیا استفاده میکنند. اگر مدل فنی موتور شما YXW50-2E است، این قطعه سازگار است.
موتور من زور میزند اما نمیچرخد، حتماً باید موتور را عوض کنم؟
خیر، در بسیاری از موارد خرابی از «خازن ۳ میکروفاراد» است. ابتدا خازن را تعویض کنید، اگر مشکل حل نشد اقدام به خرید موتور نمایید.
تفاوت این مدل با مدلهای تک سرعته چیست؟
این مدل دو سرعته (High/Low) است که اجازه میدهد دستگاه در برنامههای مختلف (مانند شستوشوی اقتصادی یا حساس) فشار آب را تغییر دهد.
جمعبندی و ثبت سفارش
جت پمپ ظرفشویی مدیا مدل YXW50-2E(L) با توان ۹۸ وات، یک قطعه صنعتی با کیفیت گرید A است که عملکرد بیصدای دستگاه شما را بازیابی میکند. برای ثبت سفارش و ارسال سریع به سراسر ایران، هماکنون از فروشگاه هوم پارتینو اقدام کنید.
