معرفی کوتاه

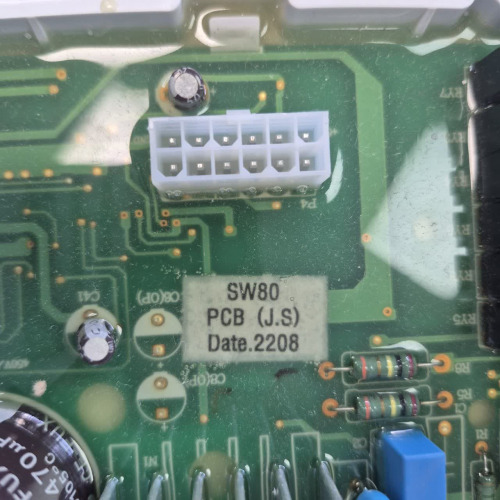

برد اصلی (Main PCB) مغز فرمانده ماشین لباسشویی اسنوا است؛ تمامی فرامین کاربر از پنل، سنسورها و کلید فشار را پردازش کرده و بهترتیب، شیر برقی، موتور، المنت، پمپ تخلیه و قفل درب را کنترل میکند. این محصول اورجینال شرکتی با کد برد SW80 PI MAIN / IC02 (8Kg)_2848 و سری 27WM020144 مطابق با تصاویر، برای ماشینهای لباسشویی اسنوا ۸ کیلوگرمی عرضه میشود. برد دارای مهر QC PASS و برچسب تاریخ تولید Date 2208 روی خود برد است که اصالت و کیفیت کنترلشده کارخانهای آن را تأیید میکند.
کاربرد قطعه
- تعویض برد اصلی سوخته یا معیوب در ماشینهای لباسشویی اسنوا ۸ کیلوگرمی
- رفع ایرادات خاموش/روشن نشدن دستگاه، عدم شروع برنامه شستوشو و خطاهای الکترونیکی مرتبط با برد
- جایگزینی بردهای آسیبدیده در اثر نوسان برق، نفوذ رطوبت یا اتصالی
- فرماندهی کامل چرخه کار دستگاه: ورود آب، شستوشو، آبکشی، آبگیری و خشککن
توضیح فنی

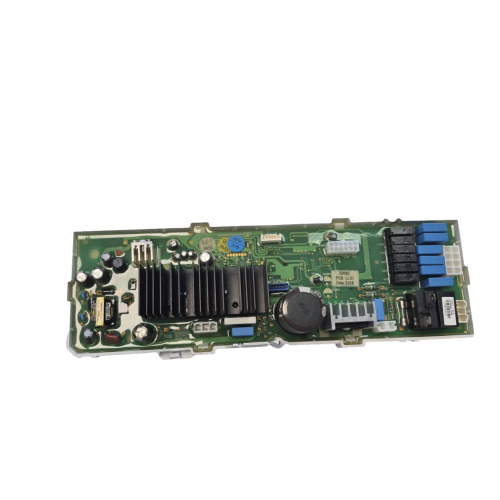

این برد یک ماژول کنترل کامل با طراحی مهندسیشده برای ماشینهای لباسشویی اسنوا است:
- مدار تغذیه و حفاظت: ورودی برق شهر مستقیماً از طریق ترمینال فستونی و فیوز شیشهای محافظ وارد برد میشود؛ مدار تغذیه شامل خازن الکترولیتی بزرگ (مشخصات 105°C درجشده روی بدنه)، دیودها و رگولاتور است تا ولتاژ DC مورد نیاز میکروکنترلر و رلهها (12VDC) را تأمین کند.
- مرحله قدرت (Power Stage): ردیف رلههای GOLDEN مدل Y5-1A با کویل 12VDC و ظرفیت کلیدزنی 250VAC، شیر برقی آب، المنت و پمپ را مستقیماً کلیدزنی میکنند. برای درایو موتور، هیتسینک بزرگ آلومینیومی حرارت تریستورها/آیسیهای قدرت را دفع میکند تا در دورهای بالای آبگیری، برد دچار اورهیت نشود.
- کنترل و سنسینگ: مبدلهای آنالوگ و مقاومتهای شبکه (مشاهده مقاومتهای رنگی R-series روی برد) سیگنال سنسورها و کلید فشار را پردازش کرده و توالی برنامه شستوشو را بهصورت خودکار اجرا میکنند.
- پوشش محافظ: مدارهای برد با لایه لاک ضد رطوبت (Conformal Coating) سبزرنگ پوشیده شدهاند که ایمنی در برابر رطوبت و گردوغبار محیط را افزایش میدهد.
علائم خرابی احتمالی
- روشن نشدکرد نامنظم برنامهها؛ مثلاً ورود آب بدون شروع شستظم برنامهها؛ مثلاً ورود آب بدون شروع شستوشو یا توقف وسط برنامه
- چشمکزدن چراغها و نمایش کد خطای خاص روی پنل
- عمل نکردن المنت (آب گرم نشدن)، پمپ تخلیه یا شیر برقی با وجود سالم بودن خود قطعات
- صدای تقتق مکرر رلهها یا بوی سوختگی از بخش پنل
- چرخش نامنظم موتور یا عدم آبگیری در دور بالا
نکته فنی: پیش از تعویض برد، حتمانی:** پیش از تعویض برد، حتماًکتها و سلامت خود قطعات (شیر برقی، المنت، پمپ و موتور) بررسی شود؛ اتصالی در بارهای خروجی، عامل اصلی سوختن رلهها و بورد است.
راهنمای تشخیص قبل از خرید

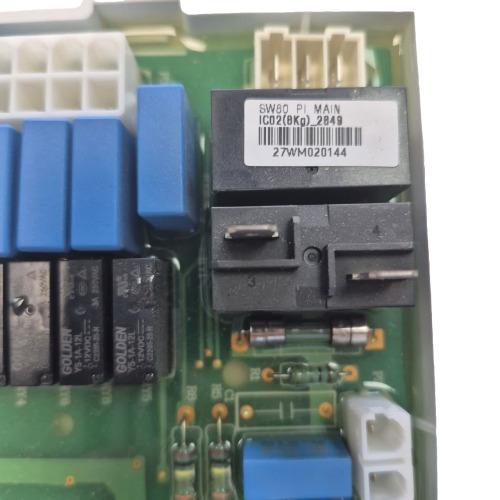

- تطبیق کد برد: کد روی برچسب برد فعلی دستگاه خود را با کد SW80 PI MAIN / IC02 (8Kg)_2848 مطابقت دهید. این کد دقیقترین معیار انتخاب است.
- ظرفیت دستگاه: این برد مخصوص ماشینهای ۸ کیلوگرمی (IC02) است؛ بردهای ظرفیتهای دیگر با این مدل یکسان نیستند.
- بررسی ظاهری برد قدیمی: سوختگی موضعی قطعات، پف کردگی خازنها یا سیاه شدن مسیرهای مسی، تشخیص خرابی برد را قطعی میکند.
- مستثنی کردن سایر ایرادات: خرابی کلید فشار، سنسور دما یا سیمکشی نیز میتواند علائمی مشابه خرابی برد ایجاد کند؛ در صورت تردید از مشاوره رایگان استفاده کنید.
باکس مشاوره رایگان
مطمئن نیستید این برد با مدل لباسشویی اسنوا شما سازگار است؟
یک عکس واضح از برچسب/سیلکاسکرین برد فعلی (مانند عکسهای همین محصول)، به همراه مدل و ظرفیت دستگاه خود را برای پشتیبانی فنی «هوم پارتینو» ارسال کنید تا کارشناسان ما قبل از خرید، انطباق کامل قطعه را تأیید نمایند.
راهنمای نصب ایمن
- دوشاخه دستگاه را حتماً از پریز خارج کنید و از قطع کامل برق مطمئن شوید.
- پنل بالای ماشین را باز کرده و محل قرارگیری برد را شناسایی کنید.
- قبل از جدا کردن کانکتورها، از موقعیت سیمها عکس بگیرید تا در نصب مجدد اشتباهی رخ ندهد.
- سوکتها و ترمینالها را یکبهیک جدا و پیچهای نگهدارنده برد قدیمی را باز کنید.
- برد جدید را در جای خود سوار و پیچها را ببندید؛ سپس سوکتها را مطابق عکسهای ثبتشده جا بزنید تا صدای کلیک اتصال شنیده شود.
- پنل را ببندید، دستگاه را به برق وصل کرده و یک برنامه کوتاه (آبکشی) اجرا کنید تا صحت عملکرد شیر برقی، موتور و پمپ تأیید شود.
نصب برد اصلی به دلیل وجود برق شهر روی مدار، در صورت عدم آشنایی فنی باید توسط تعمیرکار مجاز انجام شود.
نکات خرید
- کد روی برچسب برد (SW80 PI MAIN / IC02_2848) را با برد معیوب خود تطبیق دهید؛ خرید صرفاً بر اساس عکس ظاهری ممکن است به خطای سازگاری منجر شود.
- برد را حتماً بهصورت اورجینال شرکتی با استیکر QC و سریال معتبر تهیه کنید؛ نمونههای متفرقه با وجود شباهت ظاهری، از نظر کیفیت رلهها و آیسیهای قدرت ناپایدارند.
- در صورت سوختن برد به دلیل اتصالی قطعهای مثل المنت یا پمپ، ابتدا قطعه معیوب را تعمیر/تعویض کنید تا برد جدید نیز آسیب نبیند.
- از سالم بودن هارنس (سوکتهای سیمکشی) دستگاه اطمینان حاصل کنید؛ پینهای شل یا سوخته باعث خطای کاذب میشوند.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی اسنوا
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی اسنوا:
برای مشاهده لیست قیمت برد های لباسشویی اسنوا اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
محصولات و مقالات مرتبط
- سنسور دما (ترمیستور) ماشین لباسشویی
- کلید فشار (سنسور سطح آب) لباسشویی
- میکروسوئیچ و قفل درب (دربلاک) ماشین لباسشویی
- المنت شستوشوی ماشین لباسشویی
- مقاله آموزشی: «نشانههای خرابی برد اصلی ماشین لباسشویی و مراحل تشخیص آن»
سوالات متداول (FAQ)
آیا این برد برای همه لباسشوییهای اسنوا مناسب است؟
خیر؛ این برد با کد SW80 PI MAIN و IC02 مخصوص مدلهای ۸ کیلوگرمی است. حتماً کد روی برد فعلی دستگاه خود را بررسی و تطبیق دهید.
عبارت «اورجینال شرکتی» به چه معناست؟
یعنی برد تولید اصلی کارخانه با همان قطعات و برچسبهای کارخانهای (استیکر سریال، مهر QC PASS و تاریخ تولید درجشده روی خود PCB) بوده و نمونه متفرقه یا بازسازیشده نیست.
آیا خرابی برد حتماً نیازمند تعویض کامل است؟
در برخی موارد (فیوز سوخته، خازن پفکرده یا رله معیوب) تعمیر موضعی ممکن است؛ اما با توجه به پیچیدگی مدار و لاک محافظ روی برد، تعویض با نمونه اورجینال مطمئنترین راهحل بلندمدت است.
علت اصلی سوختن برد ماشین لباسشویی چیست؟
شایعترین علتها عبارتاند از: نوسان شدید برق، نفوذ رطوبت به پنل، اتصالی المنت یا پمپ تخلیه و پیرشدگی خازنهای تغذیه.
جمعبندی
برد اصلی ماشین لباسشویی اسنوا SW80 (IC02 – ۸ کیلوگرم) با رلههای GOLDEN 12VDC، فیوز محافظ، هیتسینک قدرت و پوشش ضد رطوبت، انتخابی مطمئن و اورجینال برای احیای کامل لباسشویی اسنوا شماست؛ با مهر QC و سریال کارخانهای 27WM020144، خیالتان از اصالت قطعه راحت است.
هماکنون برای سفارش این برد اورجینال و بهرهمندی از ارسال سریع و مشاوره تخصصی رایگان، به فروشگاه هوم پارتینو مراجعه کنید.
