معرفی کوتاه
برد ماشین لباسشویی، مرکز کنترل تمام عملکردهای الکتریکی و برنامههای شستوشوی دستگاه است. این قطعه فرمانهای لازم را برای موتور، شیرهای برقی، پمپ تخلیه، قفل درب، المنت و سایر بخشهای دستگاه صادر میکند.

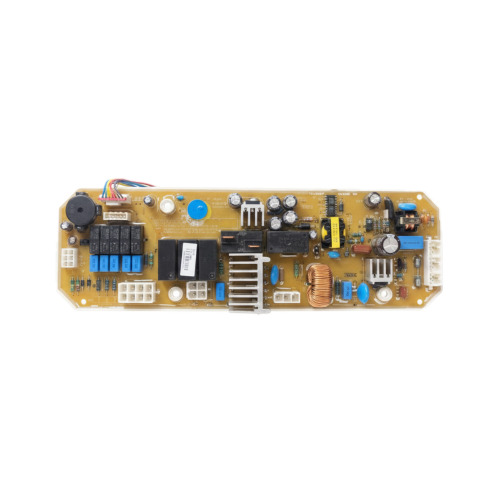

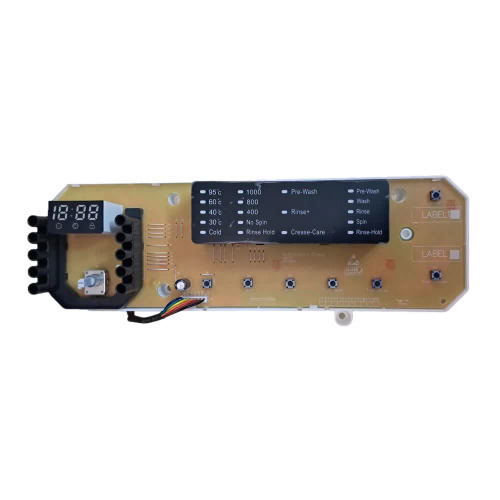

محصول حاضر شامل برد اصلی ماشین لباسشویی اسنوا مدل حایر و پنل کنترل و نمایشگر هماهنگ با آن است. بر اساس تصاویر، برد دارای رلهها، ترمینالهای اتصال، مدار تغذیه، خازنها، هیتسینک و اجزای کنترلی مختلف است و پنل جلویی نیز به نمایشگر دیجیتال، کلید انتخاب برنامه و کلیدهای کنترلی مجهز شده است.
برای اطمینان از سازگاری، تطبیق مدل کامل ماشین لباسشویی، کد برد، تعداد سوکتها، چیدمان سیمها و فرم پنل ضروری است.
کاربرد برد ماشین لباسشویی اسنوا
برد اصلی وظایف مختلفی را در ماشین لباسشویی انجام میدهد، ازجمله:
- کنترل برنامههای شستوشو
- مدیریت زمان و مراحل مختلف شستوشو
- ارسال فرمان به موتور لباسشویی
- کنترل شیرهای برقی ورودی آب
- فعالسازی پمپ تخلیه
- کنترل قفل درب
- مدیریت عملکرد المنت، در مدلهای مجهز به گرمکن
- دریافت اطلاعات از سنسور سطح آب و سنسور دما
- کنترل سرعت و جهت چرخش دیگ
- نمایش زمان، برنامه و خطاهای دستگاه روی پنل
توضیح فنی
برد اصلی از چند بخش مهم تشکیل شده است:
مدار تغذیه
این بخش ولتاژ ورودی را برای استفاده در مدارهای کنترلی و اجزای مختلف برد آماده میکند. خرابی خازنها، مقاومتها یا قطعات مدار تغذیه میتواند باعث خاموشی کامل، ریست شدن یا عملکرد ناپایدار دستگاه شود.
رلهها
رلهها وظیفه قطع و وصل کردن مصرفکنندههای پرتوان مانند موتور، پمپ تخلیه، شیرهای برقی و المنت را بر عهده دارند. سوختن یا چسبیدن کنتاکتهای رله میتواند عملکرد دستگاه را مختل کند.
مدار کنترل موتور
این بخش فرمان چرخش موتور، تغییر جهت و کنترل سرعت را بر عهده دارد. خرابی آن ممکن است با نچرخیدن دیگ یا توقف دستگاه هنگام ورود به مرحله چرخش همراه باشد.
پنل نمایشگر و کلیدها
پنل جلویی اطلاعاتی مانند برنامه انتخابشده، زمان شستوشو و وضعیت عملکرد را نمایش میدهد. کلیدهای روی پنل نیز فرمان انتخاب برنامه و تنظیم گزینهها را به برد منتقل میکنند.
سوکتها و ترمینالها
هر سوکت وظیفه مشخصی دارد و جابهجایی آنها میتواند موجب آسیب به برد یا قطعات دیگر شود. به همین دلیل، نصب برد باید بر اساس تصویر سیمکشی و جایگاه دقیق کانکتورها انجام شود.
علائم احتمالی خرابی برد
خرابی برد ممکن است با نشانههای زیر همراه باشد:
- روشن نشدن کامل ماشین لباسشویی
- روشن شدن پنل اما شروع نشدن برنامه
- ریست شدن دستگاه هنگام شستوشو
- نمایش نادرست زمان یا برنامه
- کار نکردن برخی کلیدها
- آبگیری نکردن دستگاه با وجود سالم بودن شیرهای برقی
- تخلیه نکردن آب با وجود سالم بودن پمپ
- نچرخیدن دیگ یا توقف هنگام دور خشککن
- فعال نشدن قفل درب
- خاموش شدن دستگاه در میانه برنامه
- سوختگی، تغییر رنگ یا بادکردگی قطعات روی برد
- مشاهده آثار رطوبت، اتصالی یا سوختگی در اطراف سوکتها
این علائم لزوماً به معنی خرابی برد نیستند. خرابی قفل درب، موتور، پمپ، شیر برقی، سنسور، سیمکشی یا منبع تغذیه نیز میتواند علائم مشابهی ایجاد کند.
راهنمای تشخیص قبل از خرید
قبل از سفارش برد ماشین لباسشویی اسنوا مدل حایر، موارد زیر را بررسی کنید:
- مدل کامل دستگاه را از روی پلاک ماشین لباسشویی یادداشت کنید.
- کد فنی درجشده روی برد قبلی را با نمونه جدید تطبیق دهید.
- تعداد، شکل و محل سوکتها را بررسی کنید.
- چیدمان سیمها و رنگبندی دستهسیمها را با برد قبلی مقایسه نمایید.
- فرم پنل نمایشگر و تعداد کلیدها را تطبیق دهید.
- نوع نمایشگر و جایگاه ولوم یا کلید انتخاب برنامه را بررسی کنید.
- از برد قدیمی و تمام سوکتهای آن عکس واضح بگیرید.
- آثار سوختگی یا آسیب ناشی از قطعات دیگر را قبل از تعویض بررسی کنید.
نکته تخصصی
در ماشین لباسشویی، بردها ممکن است از نظر ظاهری مشابه باشند اما برنامه نرمافزاری، آرایش سوکتها یا عملکرد رلههای آنها متفاوت باشد. نصب بردی که فقط از نظر ظاهر مشابه است، میتواند به موتور، پمپ یا شیرهای برقی آسیب بزند.
باکس مشاوره رایگان هوم پارتینو
قبل از خرید، عکس برد و مدل کامل ماشین لباسشویی را ارسال کنید
برای تطبیق تخصصی، تصاویر زیر را برای کارشناسان هوم پارتینو بفرستید:
- عکس کامل برد قدیمی از سمت قطعات
- عکس پشت برد
- تصویر تمام سوکتها و سیمکشی
- عکس پنل نمایشگر و کلیدها
- تصویر پلاک مدل ماشین لباسشویی اسنوا
- کد خطای نمایشدادهشده، در صورت وجود
بررسی این اطلاعات احتمال خرید اشتباه و ناسازگاری نرمافزاری یا سیمکشی را کاهش میدهد.
راهنمای نصب ایمن
- دوشاخهویی را از برق جدا کنید.
- چند دقیقه صبر کنید تا خازنهای مدار تخلیه شوند.
- از محل قرارگیری همه سوکتها و سیمها عکس بگیرید.
- پنل یا قاب محافظ برد را باز کنید.
- سوکتها را با کشیدن سیم جدا نکنید؛ بدنه کانکتور را بگیرید.
- برد قدیمی را از محل نصب خارج کنید.
- برد جدید را بدون وارد کردن فشار به سوکتها نصب نمایید.
- هر کانکتور را دقیقاً در جایگاه مخصوص خود قرار دهید.
- بررسی کنید هیچ سیمی زیر برد یا در تماس با لبه تیز بدنه نباشد.
- قاب را ببندید و دستگاه را به برق وصل کنید.
- ابتدا یک برنامه کوتاه یا تست عملکرد را اجرا کنید.
نصب برد باید توسط تعمیرکار آشنا با مدار ماشین لباسشویی انجام شود. اتصال اشتباه سوکتها میتواند موجب آسیب به برد و قطعات مصرفکننده شود.
نکات مهم خرید و نصب
- برد را صرفاً بر اساس برند اسنوا خریداری نکنید.
- مدل «حایر» بهتنهایی برای تأیید سازگاری کافی نیست.
- حتماً کد برد و مدل کامل دستگاه بررسی شود.
- پنل نمایشگر باید با برد اصلی هماهنگ باشد.
- اگر برد قبلی به دلیل نوسان برق سوخته است، سلامت برق ورودی و محافظ را بررسی کنید.
- در صورت سوختن برد بهدلیل اتصالی موتور یا پمپ، ابتدا قطعه معیوب را شناسایی کنید.
- از شستوشوی برد با آب یا مواد نامناسب خودداری نمایید.
- هنگام جابهجایی، برد را از قسمت لبهها بگیرید و به قطعات الکترونیکی فشار وارد نکنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه
- روشهای مختلف ارسال با پست، تیپاکس و باربری
- ضمانت ترب
- پروانه کسب
- ضمانت مرجوعی طبق شرایط فروشگاه
- تنوع بالای قطعات
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز
- پشتیبانی فعال قبل و بعد از خرید
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی اسنوا
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی اسنوا:
برای مشاهده لیست قیمت برد های لباسشویی اسنوا اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
محصولات مرتبط
- قفل درب ماشین لباسشویی اسنوا
- پمپ تخلیه ماشین لباسشویی اسنوا
- شیر برقی ورودی آب
- موتور ماشین لباسشویی
- سنسور سطح آب یا هیدروستات
- المنت ماشین لباسشویی
- فیلتر پارازیتگیر
- دستهسیم و سوکتهای ماشین لباسشویی
- پنل نمایشگر ماشین لباسشویی اسنوا
مقالات و آموزشهای مرتبط
- علت روشن نشدن ماشین لباسشویی اسنوا
- علائم خرابی برد ماشین لباسشویی
- علت آبگیری نکردن ماشین لباسشویی
- علت نچرخیدن دیگ ماشین لباسشویی
- روش تست پمپ تخلیه و شیر برقی
- راهنمای تشخیص خرابی برد از خرابی موتور
- علت نمایش ارورهای مختلف در ماشین لباسشویی اسنوا
سوالات متداول
آیا این برد برای تمام ماشینهای لباسشویی اسنوا مناسب است؟
خیر. این برد برای مدلهای سازگار با پلتفرم حایر مناسب است و باید کد فنی، سوکتها، پنل و مدل کامل دستگاه بررسی شود.
آیا برد اصلی و پنل نمایشگر با هم ارائه میشوند؟
بر اساس تصاویر ارسالی، محصول شامل یک برد اصلی و یک پنل کنترل و نمایشگر است. بااینحال، اقلام دقیق داخل بسته باید هنگام سفارش از فروشگاه استعلام شود.
آیا نصب برد نیاز به برنامهریزی دارد؟
بسته به مدل دستگاه و ساختار برد، ممکن است برد نیازمند تنظیم، کدنویسی یا تطبیق نرمافزاری باشد. این مورد بدون بررسی کد فنی قابل تأیید نیست.
آیا خاموش شدن ماشین لباسشویی حتماً از برد است؟
خیر. پارازیتگیر، کابل برق، پریز، قفل درب، منبع تغذیه و سیمکشی نیز باید بررسی شوند.
آیا میتوان سوکتهای برد قدیمی را بدون علامتگذاری جدا کرد؟
توصیه نمیشود. پیش از جداسازی، از همه اتصالات عکس بگیرید و هر سوکت را علامتگذاری کنید.
برای اطمینان از سازگاری چه اطلاعاتی لازم است؟
مدل کامل دستگاه، کد روی برد، تصاویر پشت و روی برد، سوکتها و پنل نمایشگر را ارسال کنید.
جمعبندی و دعوت به خرید
برد ماشین لباسشویی اسنوا مدل حایر اورجینال شرکتی اصل، بخش اصلی کنترل عملکردهای الکتریکی، برنامههای شستوشو، موتور، پمپ، شیرهای برقی و پنل دستگاه است. تصاویر محصول، برد اصلی و پنل نمایشگر هماهنگ را نشان میدهند.
برای جلوگیری از خطای خرید، پیش از ثبت سفارش عکس برد قدیمی، کد فنی، سوکتها و پلاک مدل ماشین لباسشویی را برای کارشناسان هوم پارتینو ارسال کنید.
