معرفی کوتاه

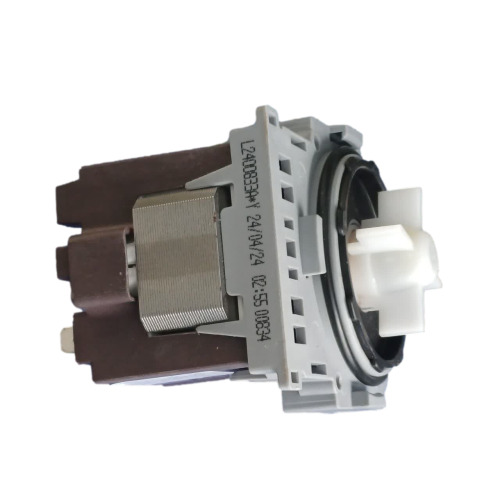

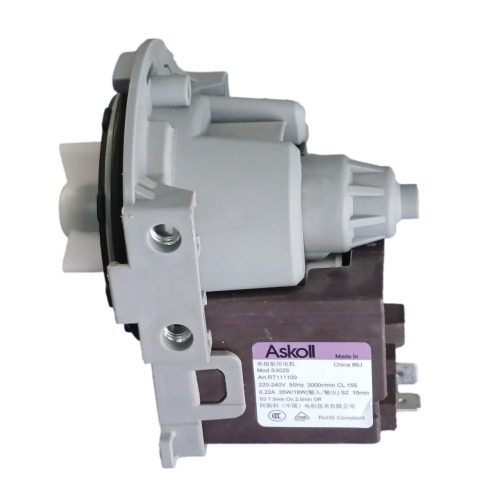

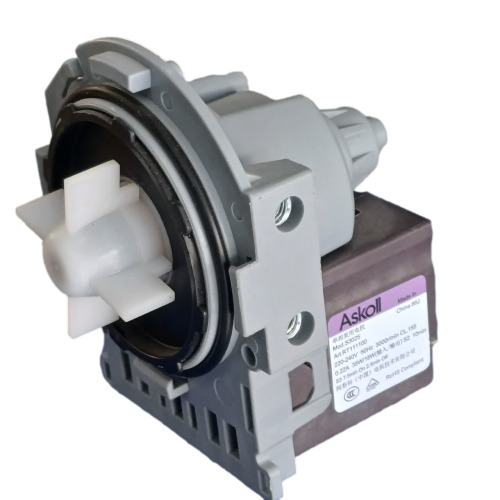

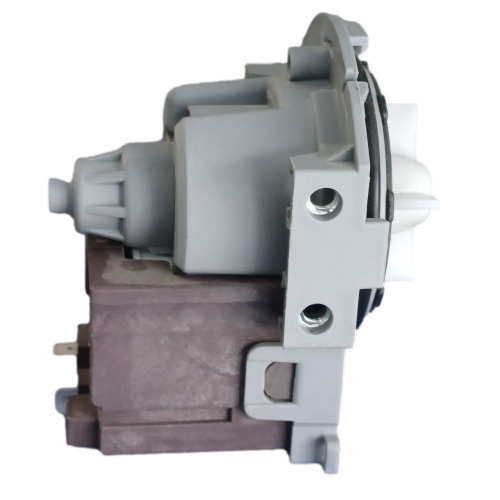

پمپ تخلیه ماشین ظرفشویی مدیا برند آسکول (Askoll Mod.S3025)، قطعه اصلی هیدرولیکی-مکانیکی جهت مکش و خروج پرفشار پساب حاصل از شستشوی ظروف به سمت لوله فاضلاب ساختمان است. این الکتروپمپ با بهرهگیری از تکنولوژی موتورهای سنکرون مغناطیسی دائم (Wet Rotor) با توان مصرفی ۳۵ وات (خروجی ۱۸ وات) و سرعت چرخش ۳۰۰۰ دور در دقیقه، بازدهی هیدرولیکی فوقالعادهای در تخلیه سریع آب و کف چرب ایجاد میکند. طراحی بدنه از نوع ۴ خار چرخشی (Bayonet System) مجهز به خار ضامن قفلشونده و جای پیچ فیکسکننده به همراه اورینگ الاستومری فابریک، آببندی مطمئن و بدون ریسک نشتی به حوضچه زیرین دستگاه را تضمین مینماید.
کاربرد محصول
- تخلیه کامل پساب و چربیهای معلق: خروج سریع آب کثیف در پایان چرخههای پیششستشو، شستشوی اصلی (Main Wash) و چرخههای آبکشی (Rinse) در ماشین ظرفشوییهای مدیا.
- رفع خطاهای تخلیه و عدم تخلیه در ظرفشویی مدیا: برطرف کردن کدهای خطای ناشی از عدم تخلیه یا طولانی شدن زمان تخلیه (مانند ارورهای E4 / E2 / Ed متناسب با برد و پلتفرم مدیا).
- اتصال کامپکت و ضدلرزش به کاسه فیلتر (Sump): قفل شدن پایدار روی هوزینگ چاهک مدیا از طریق مکانیزم ۴ خار فشاری-چرخشی.
- جلوگیری از بوی بد و تجمع لجن در حوضچه کف: تخلیه کامل آب تا آخرین قطره و هدایت آن از شیب لوله خروجی.
- جایگزینی پمپهای معیوب و نیمسوز: رفع ایراد ناشی از لقی شفت روتور، گریپاژ پروانه، شکستگی پرهها بر اثر ورود اجسام خارجی (مانند هسته میوه، استخوان یا خلال دندان) و سوختگی بوبین استاتور.
توضیح فنی
پمپ تخلیه آسکول Mod.S3025 از مکانیزم الکترومغناطیسی روتور مغناطیسی دائم غوطهور (Permanent Magnet Synchronous Canned Motor) بهره میبرد. در این ساختار، محفظه روتور که دائماً در تماس با سیال و آب شوینده است، بهوسیله غلاف استوانهای کامپوزیتی و سیستم آببندی داخلی از بوبین مسی استاتور (محفظه عایق قهوهایرنگ) ایزوله شده است؛ بنابراین خطر اتصالی سیمپیچ یا نشت برق به آب کاملاً منتفی است.
یکی از ویژگیهای فنی برجسته این پمپ، گشتاور راهاندازی ضربهای (Rotational Kick) در هنگام استارت است؛ این رفتار مکانیکی در موتورهای سنکرون مغناطیسی باعث میشود چنانچه رسوبات چربی، گچ آب یا جرمهای ریز اطراف پروانه قرار گرفته باشند، با لرزش زاویهای اولیه شکسته شده و پروانه با سرعت نامی ۳۰۰۰ دور بر دقیقه گردش کند. گلویی مجهز به ۴ خار چرخشی با زاویه نشیمن دقیق، به هوزینگ پلاستیکی چاهک ظرفشویی مدیا متصل شده و آببندی آن توسط اورینگ فشاری آببند تضمین میگردد.
علائم خرابی احتمالی
- ماندن آب کثیف و کف در انتهای سیکل شستشو: تخلیه نشدن کامل آب در کف مخزن ظرفشویی مدیا.
- صدای لرزش شدید یا تقتق و گیرپاژ: در زمان فعال شدن مرحله تخلیه به دلیل سائیدگی بوشها یا ورود اجسام تیز.
- توقف برنامه شستشو و نمایش خطای تخلیه: ظاهر شدن ارورهای مرتبط با سیستم تخلیه در ظرفشویی مدیا (نظیر E4 یا E2/Ed).
- صدای وزوز ممتد بوبین بدون چرخش پروانه: نشانه قفل شدن شفت مگنت یا افت توان راهاندازی روتور.
- نشت آب از محل اتصال پمپ به کاسه چاهک: فرسودگی، فشردگی دائم یا پارگی اورینگ دور گلویی پمپ.
راهنمای تشخیص قبل از خرید
پیش از اقدام به ثبت سفارش، فاکتورهای فیزیکی پمپ قبلی دستگاه خود را تطبیق دهید:
۱. شمارش خارهای گلویی: بررسی کنید که پمپ بازشده دستگاه شما دقیقاً دارای ۴ خار (چهار زبانه قفل چرخشی) باشد.

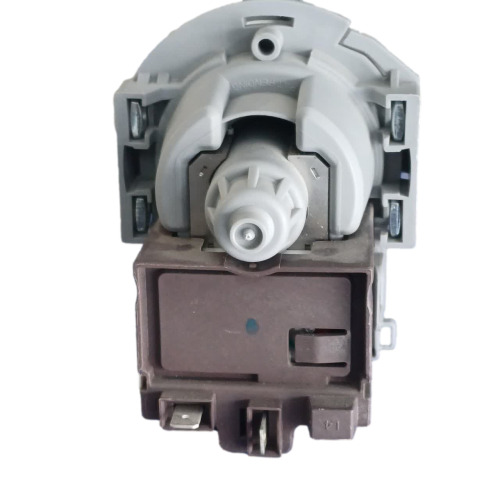

۲. نوع ترمینال سوکت برق: این مدل دارای دو فیش نری دوقلو در پشت موتور است.

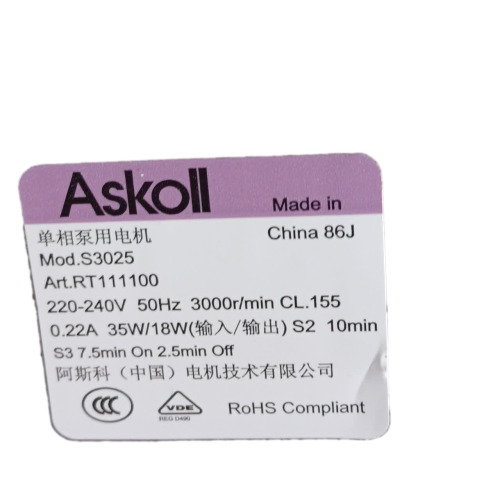

۳. لیبل و توان قطعه: مشخصات برچسب بنفش برند Askoll، مدل Mod.S3025، کد Art.RT111100 و توان 35W/18W را با قطعه فرسوده مطابقت دهید.

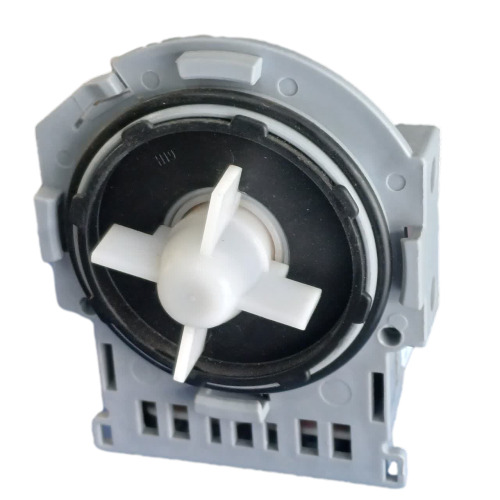

۴. شکل ظاهری پروانه: پروانه قطعه از نوع ۴ پره صلیبی سفید رنگ است.
باکس مشاوره رایگان
آیا برای انتخاب پمپ تخلیه مناسب و اطمینان از سازگاری با مدل دقیق ظرفشویی مدیای خود نیاز به راهنمایی دارید؟
کافیست تصویر پمپ بازشده دستگاه (بهویژه لیبل مشخصات و خارهای گلویی) یا عکس پلاک مشخصات ظرفشویی را برای کارشناسان فنی «هوم پارتینو» ارسال فرمایید تا انطباق فنی قطعه بهصورت کاملاً تخصصی و رایگان بررسی و تایید گردد.
راهنمای نصب ایمن
۱. رعایت ایمنی الکتریکی: ابتدا دوشاخه برق ماشین ظرفشویی مدیا را از پریز جدا کرده و ورودی آب را ببندید.
۲. خالی کردن آب باقیمانده: آب داخل حوضچه را به کمک اسفنج خشک کنید تا هنگام باز کردن پمپ آب به سینی زیرین نریزد.
۳. دسترسی به کف دستگاه: ظرفشویی را با احتیاط روی پهلو یا به سمت عقب متمایل کرده و صفحه محافظ زیرین (Bottom Plate) را باز کنید.
۴. دشارژ و جداسازی پمپ معیوب: سوکت فیشی برق را جدا نمایید؛ ضامن پلاستیکی ۴ خار را کمی آزاد کرده و پمپ را در خلاف جهت عقربههای ساعت بچرخانید تا از هوزینگ خارج شود.
۵. تمیزکاری دقیق هوزینگ: کاسه نشیمنگاه اورینگ روی هوزینگ چاهک را از هرگونه جرم، چربی کهنه و رسوبات گچی پاک نمایید.
۶. مونتاژ پمپ جدید: اورینگ فابریک پمپ نو را بررسی کرده (میتوانید کمی آن را با آب یا گریس پایه سیلیکونی چرب کنید)، پمپ را روی ۴ خار تراز کرده و در جهت عقربههای ساعت بچرخانید تا ضامن صدای قفل شدن بدهد؛ در صورت وجود پیچ، آن را در جایگاه محکم کنید.
۷. تست نشتی و عملکرد: اتصالات الکتریکی را وصل کرده و با اجرای یک برنامه کوتاه آبکشی/تخلیه، عملکرد پرسرعت خروج آب و عدم نشت را بررسی کنید.
نکات خرید
- اصالت برند آسکول (Askoll): قطعه وارداتی اصلی با مشخصات حکشده، بارکد سازنده و نشان رسمی استاندارد VDE اروپا.
- کلاس حرارتی بالا (CL.155): تضمین عدم آسیب به سیمپیچ مسی در اثر حرارت بالای آب داغ چرخههای Intensive و Hygiene.
- اورینگ آببند فابریک الاستومری: عدم نیاز به چسبکاری یا استفاده از واشرهای غیرمتفرقه جهت جلوگیری از خطای آبگرفتگی سنسور کف.
- قالبگیری دقیق ۴ خار: ابعاد کامپکت و خارهای مهندسیشده جهت جلوگیری از اعمال فشار اضافی و شکستن گلویی هوزینگ چاهک ظرفشویی مدیا.
- خرید از مرجع تخصصی قطعات: تضمین سلامت فیزیکی قطعه، ارائه مشاوره فنی قبل از خرید و ارسال سریع.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- هوزینگ و فیلتر پالایش کف ظرفشویی مدیا
- شلنگ خرطومی تخلیه ماشین ظرفشویی مدیا
- سنسور نشتی آب کف (میکروسوئیچ فلوتر آنتیفلود) مدیا
- قرص، نمک و جرمگیر اورجینال ماشین ظرفشویی
- مقاله تخصصی: «علت عدم تخلیه آب در ماشین ظرفشویی مدیا و آموزش گامبهگام تعویض پمپ آسکول»
سوالات متداول (FAQ)
آیا پمپ تخلیه ۴ خار آسکول به جای مدلهای ۳ خار پیچخور نصب میشود؟
خیر؛ هوزینگهای چاهک از نظر تعداد شیار و زاویه خارها طراحی متفاوتی دارند. برای هوزینگ ۴ خار حتماً باید از پمپ ۴ خار استفاده شود.
آیا ترتیب اتصال سیمهای فیشی (فاز و نول) به پشت پمپ مهم است؟
خیر؛ موتور این پمپ از نوع سنکرون AC تکفاز است و به دلیل ماهیت جریان متناوب، ترتیب اتصال سیمها به دو پایه فیشی تفاوتی در جهت چرخش یا عملکرد پمپ ایجاد نمیکند.
علت قفل شدن پمپهای تخلیه ظرفشویی مدیا چیست؟
اصلیترین دلیل قفل شدن و گریپاژ، عبور ذرات سخت غذایی (مثل خلال دندان، استخوان ریز و هسته خرما) از فیلتر آسیبدیده یا جرمگرفتگی غلیظ محفظه پروانه است.
آیا این پمپ برای سایر ظرفشوییهایی که از موتور مدیا استفاده میکنند کاربرد دارد؟
بله؛ بسیاری از برندهایی که از پلتفرم و چاهک مدیا استفاده میکنند و پمپ آنها از نوع ۴ خار آسکول ۳۵ وات است، میتوانند از این قطعه استفاده کنند.
جمعبندی و ثبت سفارش
پمپ تخلیه ماشین ظرفشویی مدیا برند آسکول (Askoll Mod.S3025 / Art.RT111100) مدل ۴ خار، با توان ورودی ۳۵ وات، سرعت ۳۰۰۰rpm، عایق کلاس ۱۵۵ و ساختار آببندی مطمئن، قطعهای فابریک و بادوام برای بازگرداندن راندمان تخلیه بینقص دستگاه شماست. هماکنون میتوانید این قطعه اصلی را با بهترین قیمت، اطمینان از اصالت و مشاوره فنی رایگان از فروشگاه هوم پارتینو تهیه فرمایید.
