معرفی کوتاه

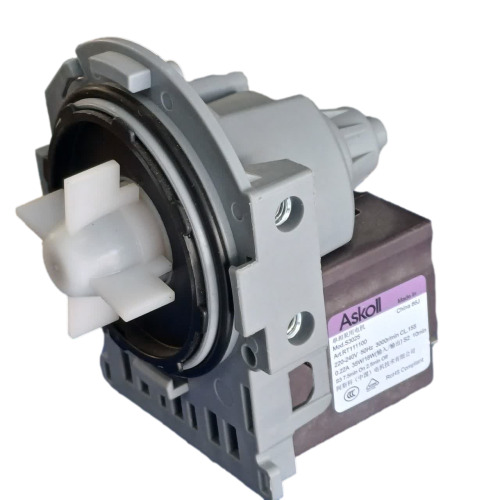

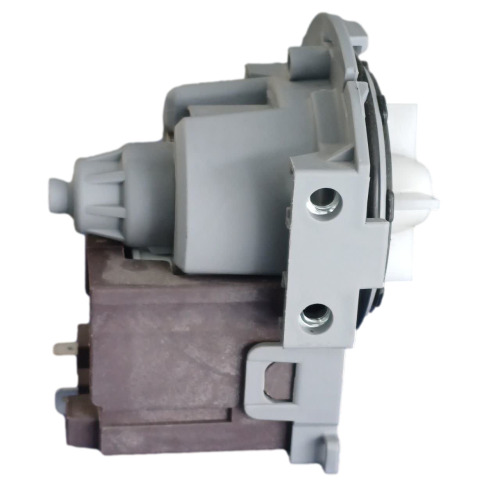

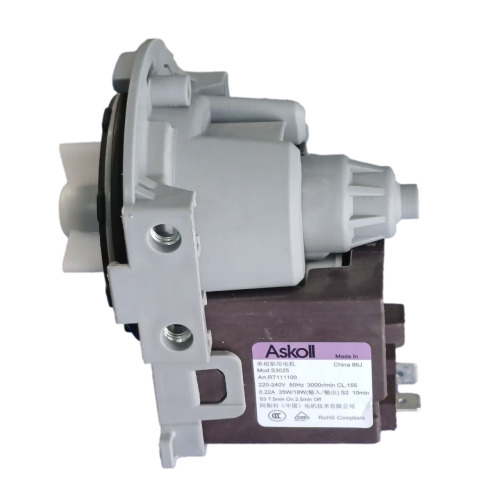

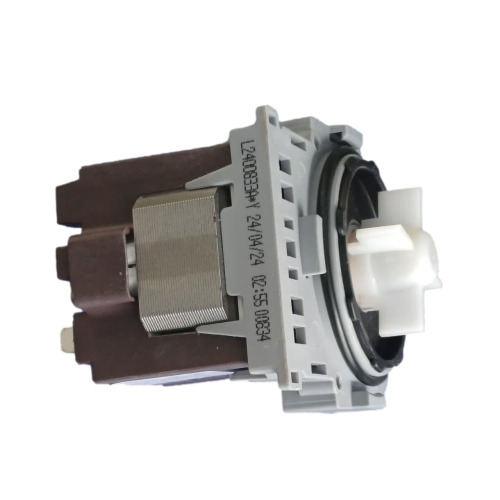

پمپ تخلیه ماشین ظرفشویی دوو برند آسکول (Askoll Mod.S3025)، قطعه اصلی و فابریک تخلیه پساب و آب کثیف از چاهک (Sump) محفظه شستشو به سمت شلنگ خروجی فاضلاب است. این پمپ با ساختار موتور سنکرون مغناطیسی و روتور غوطهور، با توان نامی ورودی ۳۵ وات (توان خروجی ۱۸ وات) و سرعت ۳۰۰۰ دور در دقیقه، دبی بالایی از خروج آب کفآلود و ذرات معلق را ایجاد میکند. مکانیزم نصب این پمپ از نوع ۴ خار چرخشی (Bayonet) مجهز به زبانه ضامن قفل و سوراخ پیچ تثبیتکننده است که به همراه اورینگ لاستیکی آببند فابریک، آببندی ۱۰۰٪ و بدون نشتی را در محل اتصال به هوزینگ کاسه فیلتر فراهم میسازد. ترمینالهای برق فیشی استاندارد در انتهای قاب محافظ موتور، نصب سریع، محکم و ایمن را میسر میسازند.
کاربرد محصول
- تخلیه پرسرعت و کامل آب چرب و پساب: در پایان مراحل پیششستشو (Pre-wash)، شستشوی اصلی و آبکشی نهایی در ماشین ظرفشویی دوو.
- تخلیه کامل حوضچه و جلوگیری از ماندگاری آب و بوی نامطبوع: پرتاب سریع آب به ارتفاع شلنگ خروجی فاضلاب به کمک پروانه ۴ پره صلیبی.
- رفع خطاهای عدم تخلیه در ماشین ظرفشویی دوو: برطرف کردن کدهای خطای مربوط به عدم تخلیه مانند ارورهای سری OE / E2 / E4 (متناسب با مدل و برد دستگاه شما).
- اتصال صلب به چاهک و مهار لرزش: قفل شدن پایدار با ۴ خار محیطی و جذب ارتعاشات بهواسطه اورینگ فشاری.
- تعویض پمپهای سوخته یا گریپاژشده: جایگزینی مطمئن برای پمپهایی که به دلیل ورود هسته زیتون، خرده شیشه، شکستگی پروانه یا استهلاک بوشها دچار لقی یا سوختگی سیمپیچ شدهاند.
توضیح فنی
پمپ تخلیه آسکول Mod.S3025 با مکانیزم روتور مغناطیسی دائم غوطهور در آب (Wet Rotor / Canned Motor) طراحی شده است؛ محفظه روتور پمپ کاملاً توسط غلاف عایق و اورینگهای داخلی از بوبین استاتور (سیمپیچ با کاور قهوهایرنگ) مجزا شده است. این ساختار از ورود رطوبت و کف شوینده به سیمپیچی جلوگیری کرده و خطر اتصالی یا افت مقاومت عایقی را از بین میبرد.
طراحی ۴ خار چرخشی (Bayonet Fitting) در پوسته طوسیرنگ این امکان را میدهد که با چرخش ۹۰ درجه روی هوزینگ چاهک ظرفشویی دوو چفت شود و ضامن یکطرفه مانع از باز شدن آن در اثر لرزش پمپ گردد. همچنین روتور این موتور دارای قابلیت ضربه اولیه (Self-Starting Kick) است؛ به این صورت که هنگام استارت با تغییر جهت لحظهای مگنت، نیروی ضربهای تولید میکند تا در صورت تجمع جرم، چربی سفتشده یا آشغالهای ریز در گلویی پروانه، مسیر گردش فوراً باز شده و موتور به دور نامی ۳۰۰۰rpm برسد.
علائم خرابی احتمالی
- تخلیه نشدن آب و باقی ماندن کف و آب در کف ظرفشویی دوو: پس از پایان سیکل شستشو یا توقف در حین کار.
- نمایش کدهای خطای تخلیه: ارورهای مربوط به تخلیه آب در ماشین ظرفشوییهای دوو مانند OE یا E2/E4.
- صدای وزوز ممتد یا تقتق غیرعادی بدون خروج آب: ناشی از قفل شدن روتور به علت خردهظروف یا شکستن پرههای پروانه.
- لقی شعاعی یا محوری پروانه پمپ: به دلیل سائیدگی بوشها ناشی از کارکرد طولانیمدت و نفوذ رسوبات سخت.
- نشت آب به سینی زیرین و تحریک سنسور آنتیفلود (AquaStop): به علت فرسودگی اورینگ آببندی یا ترکخوردگی پوسته.
راهنمای تشخیص قبل از خرید
جهت اطمینان کامل از تطابق پمپ با ظرفشویی دوو خود، این موارد را پیش از ثبت سفارش چک کنید:
۱. شمارش خارهای گلویی: این مدل ۴ خار دارد (۴ زبانه محیطی نامتقارن برای قفل شدن روی چاهک).

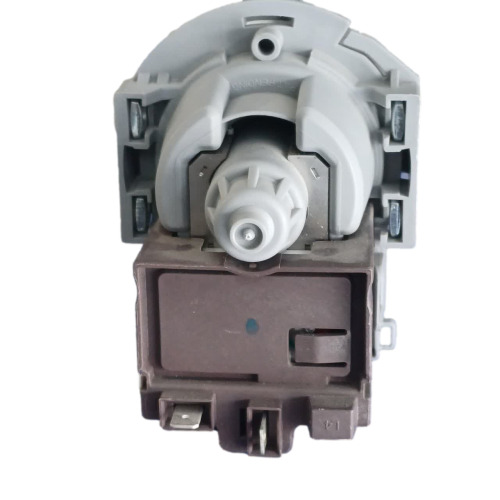

۲. نوع ترمینال برق: دو پین فیشی نری استاندارد در بخش پشتی قاب پمپ قرار دارد.

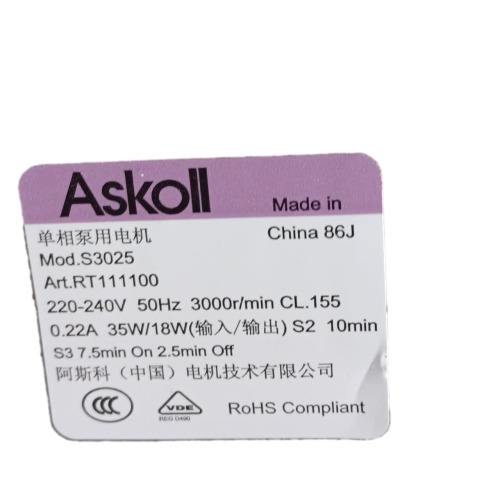

۳. تطبیق کد فنی و توان: روی برچسب بنفش پمپ قدیمی خود نام برند Askoll، کد Mod.S3025 یا Art.RT111100 و توان 35W را بررسی فرمایید.

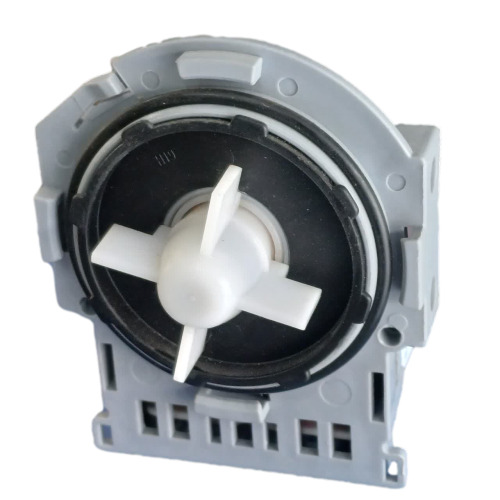

۴. شکل پروانه: پروانه این قطعه دارای ۴ پره پروانهای سفید است.
باکس مشاوره رایگان
آیا در انتخاب پمپ تخلیه مناسب یا تطابق آن با مدل دقیق ظرفشویی دوو خود نیاز به راهنمایی دارید؟
کافیست تصویر پمپ بازشده دستگاه (مخصوصاً لیبل مشخصات و خارهای گلویی) یا عکس پلاک مشخصات ظرفشویی را برای کارشناسان فنی «هوم پارتینو» ارسال فرمایید تا انطباق قطعه بهصورت کاملاً تخصصی و رایگان بررسی و تایید گردد.
راهنمای نصب ایمن
۱. قطع برق و بستن آب: حتماً دوشاخه برق ماشین ظرفشویی دوو را از پریز بکشید و شیر آب ورودی را ببندید.
۲. خالی کردن آب باقیمانده: آب داخل لگن ظرفشویی را با اسفنج جمع کرده و توریهای فیلتر را خارج کنید.
۳. دسترسی به زیر دستگاه: ظرفشویی را با احتیاط به پهلو بخوابانید و سینی محافظ کف را باز کنید.
۴. جداسازی پمپ فرسوده: فیشهای برق را جدا کرده، ضامن پلاستیکی ۴ خار را به آرامی به عقب هدایت کنید و پمپ را در خلاف جهت عقربههای ساعت بچرخانید تا از هوزینگ خارج شود.
۵. تمیزکاری نشیمنگاه: محل قرارگیری اورینگ روی هوزینگ چاهک را کاملاً از رسوب آهک و چربی پاک نمایید.
۶. جا زدن پمپ نو: اورینگ فابریک پمپ نو را بررسی کرده (در صورت نیاز کمی با آب یا گریس سیلیکونی روان کنید)، پمپ را روی ۴ خار تراز کرده و در جهت عقربههای ساعت بچرخانید تا صدای قفل شدن ضامن شنیده شود؛ سپس پیچ براکت را ببندید.
۷. تست عملکرد: فیشهای برق را متصل کرده، دستگاه را در حالت اولیه قرار دهید و با اجرای یک برنامه کوتاه (Quick/Rinse) از تخلیه سریع و آببندی کامل بدون نشتی اطمینان حاصل کنید.
نکات خرید
- اصالت برند آسکول (Askoll): قطعه اصلی خطوط تولید با لیبل مشخصات شفاف، بارکد و استاندارد VDE اروپا.
- کیفیت سیمپیچ و عایق CL.155: سیمپیچی تقویتشده با تحمل دمای بالای آب شستشو و پایداری عملکرد در بارهای مداوم.
- اورینگ آببندی شرکتی: تهیه شده از الاستومر مقاوم در برابر مواد شوینده آنزیمدار که مانع نشتی به سینی کف میشود.
- دقت ابعادی قالب: خارهای دقیق و بدون پلیسه جهت نصب آسان بدون آسیب به هوزینگ پلاستیکی چاهک دستگاه.
- خرید از فروشگاه تخصصی: تضمین سلامت فیزیکی قطعه، تطابق فنی کامل و پشتیبانی کارشناسان لوازم خانگی.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
محصولات و مقالات مرتبط
- هوزینگ و فیلتر چاهک کف ظرفشویی دوو
- شلنگ تخلیه خرطومی ماشین ظرفشویی دوو
- میکروسوئیچ آنتیفلود (سنسور نشتی آب کف) ظرفشویی
- نمک، جلادهنده و قرص جرمگیر ماشین ظرفشویی
- مقاله تخصصی: «بررسی علت تخلیه نشدن آب ماشین ظرفشویی دوو و نحوه رفع ارور OE»
سوالات متداول (FAQ)
آیا پمپ ۴ خار آسکول به جای پمپهای ۳ خار قابل استفاده است؟
خیر؛ شکل نشیمنگاه و تعداد زبانههای قفلکننده کاملاً متفاوت است. برای هوزینگهای ۴ خار منحصراً باید از پمپ ۴ خار استفاده شود.
جهت اتصال فیشهای برق (فاز و نول) پمپ تاثیری در کارکرد دارد؟
خیر؛ از آنجا که پمپ با ولتاژ متناوب (AC) تغذیه میشود و موتور از نوع سنکرون است، جابهجایی دو سیم فیشی هیچ تاثیری در نحوه کارکرد یا جهت دوران پروانه ندارد.
علت اینکه پمپ نو بعد از مدتی تخلیه نمیکند چیست؟
عدم استفاده از فیلتر مناسب کف ظرفشویی و ورود اجسام نوکتیز یا دانههای سخت غذا میتواند باعث مسدود شدن مسیر پروانه یا خط افتادن کاسه روتور شود.
آیا این پمپ برای مدلهای مختلف ماشین ظرفشویی دوو مناسب است؟
بله؛ این پمپ برای تمامی مدلهای ظرفشویی دوو که از سیستم پمپ تخلیه آسکول ۴ خار با توان ۳۵ وات استفاده میکنند کاملاً منطبق و فابریک است.
جمعبندی و ثبت سفارش (CTA)
پمپ تخلیه ماشین ظرفشویی دوو برند آسکول (Askoll Mod.S3025 / Art.RT111100) مدل ۴ خار با توان ۳۵ وات ورودی، دور موتور ۳۰۰۰rpm، عایق حرارتی کلاس ۱۵۵ و اورینگ فابریک آببند، انتخابی ایدهآل و مطمئن برای رفع قطعی مشکلات تخلیه نشدن، صدای غیرعادی و خطاهای تخلیه دستگاه شماست. این قطعه فابریک را با اطمینان از اصالت، مشاوره فنی رایگان و ارسال سریع از فروشگاه تخصصی هوم پارتینو تهیه فرمایید.
