معرفی کوتاه

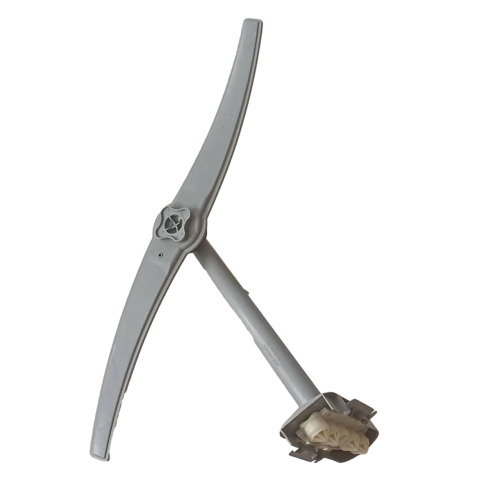

این قطعه، بازوی آبپاش اصلی (Spray Arm) ظرفشوییهای کرال، مدیا و پاکشوما است؛ بازویی کشیده و خمیده که در مرکز کف محفظه شستشو نصب میشود و با چرخش مداوم خود، آب پرفشار را از طریق نازلهای طولی و چهار مینیپروانه مخروطی سرِ آزار، بهصورت دوطرفه و چندلایه روی ظروف میپاشد. نمونه ارائهشده اورجینال کرهای (استوک) است؛ یعنی قطعه اصیل کارخانهای که تمیزکاری حرفهای شده و بدون تر تر، شکستگی یا سایش، در حد قطعه نو عمل میکند — راهکاری اقتصادی و مطمئن برای احیای قدرت شستشوی ظرفشویی شما.
کاربرد قطعه
- پاشش آب پرفشار چرخشی به ظروف سبد پایین و دیوارههای محفظه در سیکل شستشو
- جایگزینی بازوی آبپاش ترکخورده، شکسته یا نازلهای رسوبگرفته
- رفع مشکل شستشوی ضعیف و باقیماندن لکه و ذرات غذا روی ظروف
- استفاده در ظرفشوییهای سازگار کرال، مدیا و پاکشوما (بر اساس تطبیق هندسی)
توضیح فنی

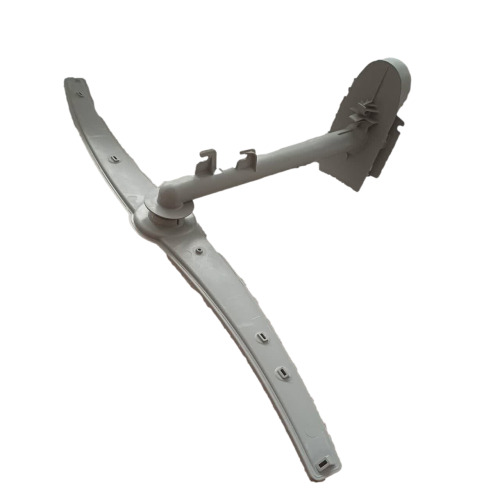

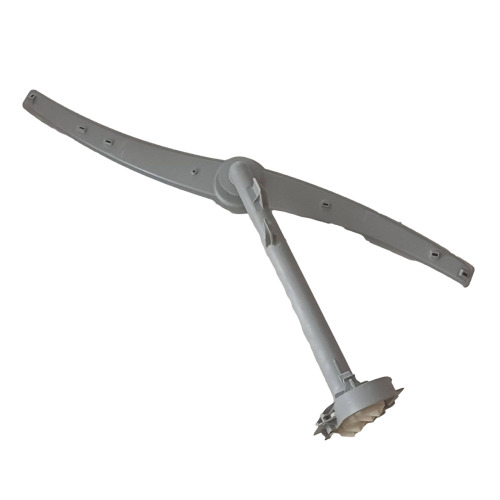

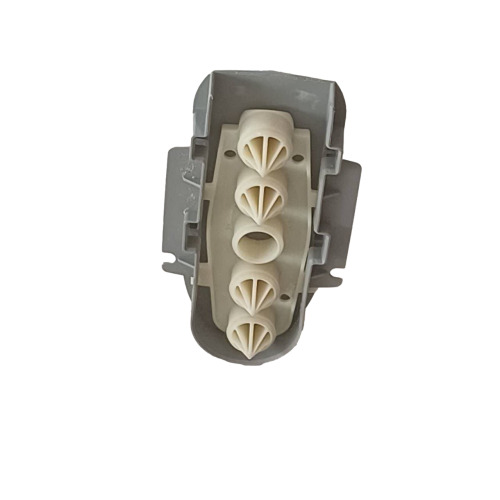

این بازو نماینده نسخه پیشرفتهتر بازوهای آبپاش است. پمپ، آب را از محور مرکزی به داخل بازو میفرستد؛ جتهای خروجی از نازلهای طولی بدنه، عکسالعمل لازم برای چرخش پیوسته بازو را ایجاد میکنند. تفاوت اصلی این مدل با بازوهای ساده، سرِ لوله تغذیه عمودی آن است: سرپوش خاکستری، یک مانیفولد چهارخانه را در خود جای داده که روی هر خانه یک مینیپروانه مخروطی کرمرنگ سوار است. این مینیپروانهها با عبور آب، خودشان میچرخند و جت آب را بهصورت چرخشی و مخروطی پراکنده میکنند؛ نتیجه، پوشش شستشویاکنده میکنند؛ نتیجه، پوشش شستشوی بدون نیاز به بازوی مجزای بالایی در برخی مدلهاست. زبانههای قفلشونده روی بدنه بازو (قابل مشاهده در تصاویر)، نقاط اتصال یا راهنمای مونتاژ در شاسی هستند. نقطه حساس این قطعه، محل نشیمن فلنج مرکزی و محور مینیپروانههاست؛ شکستن زبانهها (معمولاً بر اثر افتادن جسم سخت مثل تکه شیشه یا استخوان) یا گیرکردن مینیپروانهها بر اثر رسوب، شایعترین دلایل تعویض قطعهاند.
علائم خرابی احتمالی
- شستشوی ضعیف و لکه باقیمانده: گرفتگی نازلهای طولی با رسوب املاح یا ترکخوردگی بدنه و افت فشار
- مینیپروانهها نمیچرخند: رسوب گرفتگی یا شکستگی محور رولرهای مخروطی؛ کاهش محسوس پوشش پاشش
- صدای تقتق یا برخورد بازو با ظروف: خمش محور، شکستن زبانههای فلنج یا تغییر فرم بدنه
- بازو اصلاً نمیچرخد: شکستگی نشیمن مرکزی یا گیرکردن یاتاقان محور
- ترک مویی اطراف فلنج: آسیب ضربهای رایج؛ در ابتدا فقط با خم ملایم بازو قابل مشاهده است
- آب از محل اتصال به بیرون میپاشد: سایش یا گشادشدگی محل نشیمن بازو روی محور
راهنمای تشخیص پیش از خرید
۱. بازوی فعلی را خارج کنید: مینیپروانههای سر آزار را با انگشت بچرخانید؛ چرخش باید روان و بدون لقی یا گیر باشد.
۲. تطبیق هندسی: چون کد مکتوب ندارد، طول بازو، خمیدگی بدنه، وجود مانیفولد چهارگانه و شکل فلنج مرکزی را با عکس و اندازهگیری مقایسه کنید — وجود «۴ مینیپروانه مخروطی» مهمترین نشانه تطبیق این قطعه است.
۳. نازلها را بررسی کنید: اگر مشکل صرفاً رسوب نازلهاست، ابتدا بازو را با محلول ضد رسوب تمیز کنید؛ شاید نیازی به تعویض نباشد.
۴. برچسب مدل دستگاه را عکس بگیرید: برای اطمینان نهایی، عکس بازوی فعلی و مدل ظرفشویی را قبل از سفارش برای پشتیبانی ارسال کنید.
باکس مشاوره رایگان
آیا این بازوی آبپاش با ظرفشویی کرال، مدیا یا پاکشومای شما سازگار است؟
قبل از ثبت سفارش، عکس واضح از بازوی آبپاش فعلی (از دو زاویه — حتماً شامل سر مانیفولد) و عکس برچسب مدل دستگاه را برای پشتیبانی فنی «هوم پارتینو» بفرستید تا تطبیق قطعه بهصورت رایگان بررسی شود.
راهنمای نصب ایمن
۱. دوشاخه دستگاه را از برق بکشید و شیر ورودی آب را ببندید.
۲. سبد پایین را کامل خارج کنید تا به بازوی آبپاش دسترسی باز داشته باشید.
۳. بازوی قدیمی را با چرخاندن در جهت مناسب (یا باز کردن مهره/پیچ مرکزی بسته به مدل) جدا کنید؛ برای اهرم کردن از پیچگوشتی بهعنوان اهرم فشار استفاده نکنید تا زبانههای محور نشکنند.
۴. محور مرکزی و محل نشیمن فلنج را از رسوب و ذرات تمیز کنید.
۵. بازوی جدید را روی محور بنشانید و با چرخاندن ملایم، قفل شدن آن را تست کنید؛ چرخش باید روان و بدون لقی باشد.
۶. مینیپروانههای سر آزار را با دست بچرخانید تا از آزاد بودن آنها مطمئن شوید.
۷. یک سیکل کوتاه اجرا و یکنواختی پاشش و چرخش بازو را بررسی کنید.
نکات خرید
- مهمترین معیار تطبیق، سر مانیفولد چهارگانه است: بازوهای ساده بدون مینیپروانه، ظاهر مشابهی دارند اما با دستگاه شما سازگار نیستند؛ حتماً عکس بازوی فعلی خود را ملاک قرار دهید.
- قطعه استوک اورجینال کرهای از نظر کیفیت پلاستیک و مقاومت حرارتی، معمولاً از نمونههای متفرقه ماندگارتر است؛ بازوی آبپاش دائماً در تماس با آب داغ و مواد شوینده قلیایی است.
- استوک یعنی قطعه اصیل تمیزکاریشده در حد نو؛ عکس واقعی همین قطعه است که تحویل میگیرید.
- برای مدلهای قدیمی کرال و پاکشوما که قطعه نو آنها عرضه نمیشود، استوک اورجینال گاهی تنها گزینه اصیل موجود است.
- هنگام تعویض بازو، فیلتر کف و مسیر تخلیه را هم بازرسی کنید؛ گرفتگی همزمان چند بخش نشانه رسوب بالای مدار است.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
قیمت بال آبپاش ماشین ظرفشویی
بال آبپاش ماشین ظرفشویی که همان بازوی پاشنده آب است، بسته به برند، ابعاد و جنس، قیمت متفاوتی دارد.
برای مشاهده لیست قیمت انواع بال آبپاش (پروانه آبپاش) ظرفشویی اینجا کلیک کنید
پروانه جت پمپ ظرفشویی
پروانه جت پمپ ماشین ظرفشویی جزو قطعات داخلی مهم سیستم پمپ آب است و وظیفه آن ایجاد فشار لازم برای پاشیدن آب به نازلهاست.
این پروانه معمولاً از جنس پلاستیک فشرده یا کامپوزیت مقاوم ساخته میشود و در داخل محفظه جت پمپ قرار دارد.
نشانههای خرابی پروانه جت پمپ:
- صدای غیرعادی هنگام کارکرد دستگاه.
- کاهش فشار آب خروجی.
- توقف یا اختلال در چرخش بازوهای آبپاش.
در صورت خرابی پروانه، بهتر است کل کیت جت پمپ بررسی شود زیرا ممکن است خرابی از بلبرینگ یا موتور پمپ باشد.
فروش اینترنتی قطعات ماشین ظرفشویی دوو
برای خرید آنلاین قطعات اصلی ماشین ظرفشویی مدیا اینجا کلیک کنید
محصولات و مقالات مرتبط
- بازوی آبپاش ظرفشویی بوش (اورجینال آلمان استوک)
- فیلتر و صافی کف ظرفشویی
- پمپ تخلیه و موتور ظرفشویی
- المنت حرارتی ظرفشویی
- مقاله آموزشی: «راهنمای رفع مشکل شستشوی ضعیف در ظرفشوییها»
سوالات متداول (FAQ)
قطعه «استوک در حد نو» یعنی چه؟ آیا کارکرده است؟
استوک قطعه اورجینال کارخانهای است که نو یا بیکارکرد بوده و صرفاً تمیزکاری شده است. این بازو فاقد ترک، سایش و آسیب عملکردی است و همارز قطعه نو کار میکند.
چرا روی این قطعه کد فنی درج نشده و از کجا مطمئن شوم سازگار است؟
در برخی قطعات اورجینال، کد فقط روی بستهبندی درج میشود یا در طول عمر قطعه محو شده است. معیار تطبیق این قطعه، هندسه آن است — بهویژه مانیفولد چهارگانه با مینیپروانههای مخروطی. عکس بازوی فعلی خود را ارسال کنید تا رایگان تأیید شود.
از کجا بفهمم مشکل شستشوی ضعیف از بازوی آبپاش است؟
نازلهای مسدود، چرخش سخت یا لقی زیاد بازو، و بیحرکتی مینیپروانهها نشانههای اصلی هستند. مشکل از فیلتر یا پمپ نیز باید رد شود.
آیا تعویض این قطعه نیاز به تکنسین دارد؟
خیر؛ تعویض بازوی آبپاش از سادهترین تعمیرات ظرفشویی است و طبق راهنمای نصب، بدون ابزار خاص یا فقط با باز کردن مهره مرکزی انجام میشود.
جمعبندی و CTA
بازوی آبپاش، قطعهای است که مستقیماً کیفیت شستشوی ظروف شما را تعیین میکند. این نمونه اورجینال کرهای استوک در حد نو با مانیفولد چهارپروانه، ترکیبی از کیفیت فابریک و قیمت اقتصادی را ارائه میدهد و انتخابی هوشمندانه برای احیای ظرفشوییهای کرال، مدیا و پاکشوماست.
هماکنون عکس بازوی فعلی و مدل دستگاه خود را برای مشاوره رایگان به «هوم پارتینو» ارسال کنید و پس از تأیید سازگاری، سفارش خود را ثبت نمایید.
