معرفی کوتاه

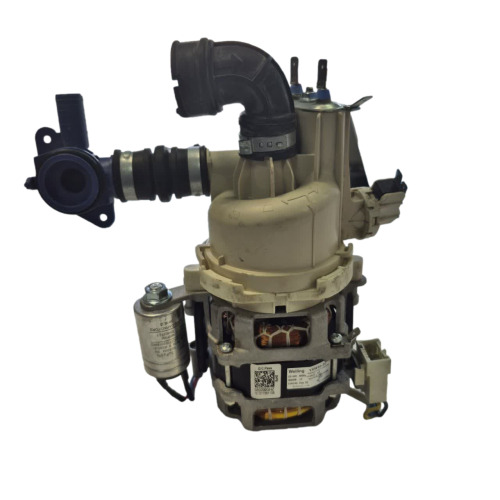

جت پمپ هیتر دار ماشین ظرفشویی مدیا، نسخه توسعهیافته سیستم پمپاژ در ظرفشوییهای این خانواده است که علاوه بر وظیفه گردش و پاشش آب، یک المنت گرمکن (هیتر) یکپارچه را نیز در ساختار خود جای داده است. موتور این مجموعه توسط برند معتبر Welling با مدل فنی YXW50-2E تولید شده و به همراه خازن دائمکار HAOYE (۳ میکروفاراد / ۴۵۰ ولت) عرضه میشود. یکپارچه بودن هیتر با پمپ، مسیر آب گرم را کوتاه کرده و بازده حرارتی شستوشو را افزایش میدهد.
کاربرد جت پمپ هیتر دار
- گردش آب گرم: پمپاژ آب گرمشده توسط هیتر داخلی به بازوهای آبپاش؛
- گرمایش در مسیر: گرمشدن مستقیم آب حین گردش، بدون افت دما در لولهکشی؛
- پاشش فشار بالا: تأمین فشار لازم برای شستوشوی ظروف چرب و لکهدار؛
- جایگزینی کامل مجموعه: تعویض پمپ و هیتر معیوب بهصورت یکجا و یکپارچه.
تحلیل فنی

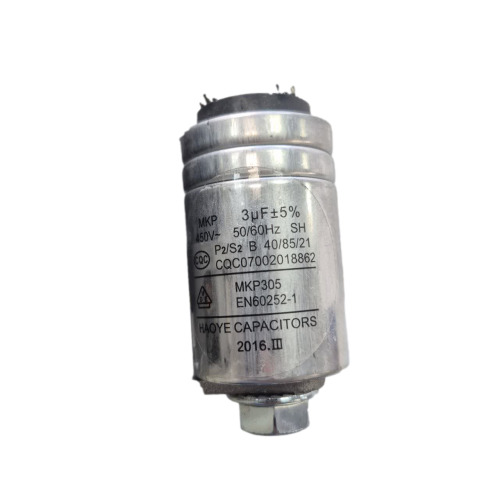

تفاوت اصلی این نسخه با جت پمپ ساده، وجود بخش هیتر در هوزینگ بالایی است؛ مجموعهای که در آن المنت حرارتی داخل مسیر آب قرار گرفته و دو ترموپروتکتور ایمنی (کنترل حرارتی) روی بالای هیتر نصب شدهاند تا در صورت افزایش دمای غیرمجاز، مدار را قطع کنند. موتور Welling از نوع القایی تکفاز دو سرعته است که با سیمهای رنگی (آبی مشترک، مشکی دور تند، زرد دور کند) کنترل میشود. خازن MKP ساخت HAOYE مطابق استاندارد EN60252-1، پایداری استارت و گشتاور موتور را در ولتاژ ۴۵۰ ولت تضمین میکند.
علائم خرابی جت پمپ هیتر دار
- آب گرم نمیشود: خرابی هیتر یا ترموپروتکتور آن؛
- عدم چرخش بازوهای آبپاش: سوختن موتور پمپ یا گیرپاژ پروانه؛
- زور زدن موتور بدون چرخش: معیوب بودن خازن ۳ میکروفاراد؛
- نشتی آب از بدنه: ترک خوردن هوزینگ یا خرابی اورینگهای آببندی؛
- قطع و وصل مداوم دستگاه: خرابی ترموپروتکتورهای ایمنی هیتر.
راهنمای تشخیص پیش از خرید

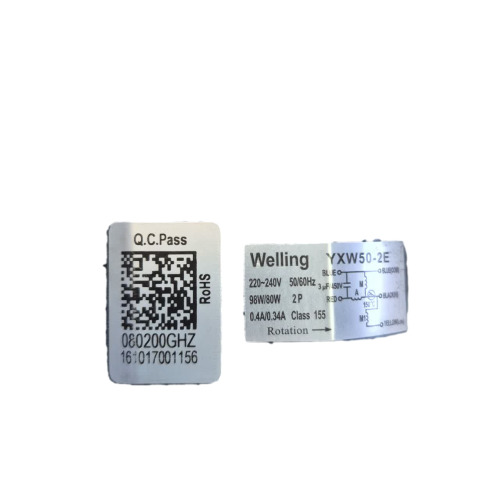

۱. تطبیق مدل موتور: روی لیبل موتور قدیمی خود، مدل YXW50-2E و برند Welling را چک کنید.
۲. تأیید نوع هیتر دار: مطمئن شوید قطعه شما واقعاً نسخه هیتر دار است (وجود ترمینالهای فلزی و ترموپروتکتور روی بالای هوزینگ).
۳. بررسی خازن: در صورت زور زدن موتور، ابتدا خازن ۳ میکروفاراد را با مولتیمتر تست کنید.
۴. تطبیق شلنگها: مسیر ورودی، خروجی و اتصالات لاستیکی را با تصاویر محصول مقایسه کنید.
۵. ارسال عکس: در صورت تردید، تصویر لیبل موتور و کل مجموعه را برای مشاوره ارسال کنید.
باکس مشاوره تخصصی و رایگان هوم پارتینو
⚠️ نسخه هیتر دار یا بدون هیتر؟ این اشتباه رایج است!
بسیاری از خریداران، جت پمپ ساده را بهجای نسخه هیتر دار سفارش میدهند. برای اطمینان از انتخاب صحیح، عکس لیبل موتور (قسمت Welling/YXW50) و نمای کامل مجموعه نصبشده در دستگاه را برای کارشناسان فنی هوم پارتینو ارسال کنید تا مشاوره رایگان دریافت نمایید.
راهنمای نصب ایمن
- قطع برق: دوشاخه دستگاه را از پریز جدا کنید و آب داخل حوضچه را تخلیه نمایید؛
- دسترسی: دستگاه را خوابانده یا پنل زیرین را باز کنید؛
- عکسبرداری قبل از باز کردن: از سیمکشی سه سیمه (آبی، مشکی، زرد) و اتصالات هیتر عکس بگیرید؛
- جابهجایی: هنگام خارج کردن مجموعه، بستهای فلزی شلنگها را باز و اورینگها را سالم نگه دارید؛
- آببندی: پس از نصب، بستها را محکم کنید و یک سیکل شستوشوی کوتاه بدون ظرف برای تست نشتی اجرا کنید؛
- خازن: خازن HAOYE را با پیچ روی براکت محکم ببندید تا لرزش آن را شل نکند.
نکات خرید و اصالت کالا
- برند موتور: موتور Welling از تأمینکنندگان شناختهشده موتور لوازم خانگی است؛ از فروش لیبلهای تقلبی با کیفیت پایینتر بپرهیزید؛
- هولوگرام کنترل کیفیت: این قطعه دارای برچسب Q.C. Pass و سری ساخت معتبر است؛
- خازن اصل: خازن HAOYE دارای نشان استاندارد CQC است؛ استفاده از خازن متفرقه عمر موتور را کوتاه میکند؛
- مجموعه کامل: این محصول به صورت کامل (موتور + هوزینگ هیتر دار + خازن) عرضه میشود، نه موتور بدون پوسته.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
نحوه تست هیت پمپ ظرفشویی مدیا
در ظرفشوییهای مدیا ، هیت پمپ معمولاً شامل سه بخش است:
- موتور گردش آب (جت پمپ)
- المنت گرمکن داخلی
- سنسور دمای NTC
مراحل تست هیت پمپ ظرفشویی مدیا
1. تست المنت هیت پمپ
- برق دستگاه را قطع کنید.
- سوکتهای المنت را جدا کنید.
- مولتیمتر روی حالت ohm قرار گیرد.
- استاندارد المنت مدلهای اسنوا: 20 تا 30 اهم
- اگر مقدار بینهایت یا صفر بود → المنت سوخته یا اتصال کوتاه دارد.
2. تست موتور گردش (جت پمپ)
- سوکت موتور را جدا کنید.
- مقاومت سیمپیچ باید بین ۱۵۰ تا ۳۰۰ اهم باشد.
- صدای وزوز بدون چرخش = خازن راهانداز معیوب
- چرخش سفت یا گیرکرده = ایراد پروانه یا آبزدگی لایه داخلی
3. تست سنسور NTC داخل هیت پمپ
- در دمای اتاق (20 درجه): 50 تا 60 کیلو اهم
- هنگام گرم کردن با فندک یا سشوار، مقاومت باید کاهش یابد.
- تغییر نکردن مقاومت = NTC خراب
4. تست عملکرد هیت پمپ روی دستگاه
- دستگاه را روی برنامه شستشو قرار دهید.
- بعد از ۵–۸ دقیقه باید آب گرم و فشاردار شنیده شود.
- آب سرد + صدای ضعیف = مشکل در المنت یا NTC
- صدای وزوز + عدم گردش = خرابی خازن یا سیمپیچ
جت پمپ ماشین ظرفشویی چیست؟
جت پمپ (Circulation Pump) وظیفه دارد آب را با فشار بالا در مخزن شستشو گردش دهد و آن را به بازوهای اسپریکننده برساند.
وظایف اصلی:
- ایجاد فشار آب
- پاشش یکنواخت روی ظروف
- کمک به حل شدن پودر یا قرص
- تضمین شستشوی کامل
جت پمپ شامل:
- موتور الکتریکی
- پروانه داخلی
- محفظه آب
- خازن راهانداز (۴–۸ میکروفاراد)
علائم خرابی جت پمپ ظرفشویی
- کیفیت شستشو ضعیف
- ظروف گِرد یا چرب باقی میمانند
- صدای غرغر، وزوز یا خشخش
- آب به بازوهای شستشو نمیرسد
- حل نشدن قرص
- ارور گردش آب در برندها:
- بوش: E24/E25
- الجی: AE/FE
- سامسونگ: 5C/LC
- اسنوا: E1 / E4
نحوه تست جت پمپ ظرفشویی
برای تست کامل جت پمپ، سه بخش بررسی میشود:
1. تست سیمپیچ موتور
- مقاومت درست: 150 تا 300 اهم
- کمتر از 100 → اتصال کوتاه
- بالای 500 → سیمپیچ نیمسوز یا قطع
2. تست پروانه
- پروانه باید کاملاً روان بچرخد.
- گیر کردن یا سفت بودن = شکستگی یا ورود جسم خارجی.
3. تست خازن راهانداز جت پمپ
- ظرفیت معمول: 4 تا 8 میکروفاراد
- اگر موتور صدای وزوز میدهد اما راه نمیافتد → خازن 90٪ مواقع مقصر است.
نتیجهگیری
اگر سه بخش فوق سالم باشند اما پمپ کار نکند → مشکل از برد الکترونیکی یا سیمکشی است.
قیمت جت پمپ ماشین ظرفشویی
برای مشاده لیست قیمت جت پمپ اینجا کلیک کنید
عوامل مؤثر بر قیمت:
- برند
- نوع سیمکشی
- توان موتور
- داشتن المنت داخلی (هیت پمپ)
قیمت جت پمپ ظرفشویی پاکشوما
پاکشوما در مدلهای جدید از جت پمپهای برندهای زیر استفاده میکند:
برای مشاهده لیست قیمت اینجا کلیک کنید
قطعات مرتبط
- خازن ۳ میکروفاراد HAOYE/CBB65 موتور ظرفشویی
- ترموپروتکتور و ترمال فیوز هیتر ظرفشویی
- المنت گرمکن ماشین ظرفشویی
- سنسور دمای آب (NTC) ظرفشویی
سوالات متداول (FAQ)
تفاوت این مدل با جت پمپ ساده مدیا چیست؟
این نسخه دارای هیتر یکپارچه برای گرمکردن آب حین گردش است؛ نسخه ساده فقط پمپاژ میکند. شکل هوزینگ و ترمینالهای بالای قطعه، دو نسخه را متمایز میکند.
برند Welling با برند موتورهای دیگر چه تفاوتی دارد؟
Welling یکی از بزرگترین تولیدکنندگان موتور لوازم خانگی در چین است و این مدل (YXW50-2E) در بسیاری از ظرفشوییهای مدیا و پاکشوما بهصورت فابریک نصب میشود.
اگر فقط هیتر خراب شود، آیا باید کل مجموعه را تعویض کرد؟
در ساختار هیتر دار، هیتر بهصورت یکپارچه با هوزینگ است و معمولاً تعویض کل مجموعه توصیه میشود؛ با این حال، پیش از تعویض، ترموپروتکتورها و سیمکشی را بررسی کنید.
موتور زور میزند اما نمیچرخد؛ مشکل از موتور است یا خازن؟
در اغلب موارد خازن ۳ میکروفاراد است. اگر پس از تعویض خازن مشکل حل نشد، موتور دچار اتصالی یا گیرپاژ است.
جمعبندی و ثبت سفارش
جت پمپ هیتر دار ظرفشویی مدیا با موتور Welling مدل YXW50-2E، راهکار کامل برای رفع همزمان مشکلات پمپاژ و گرمایش آب دستگاه شماست. کیفیت موتور اصل Welling، خازن استاندارد HAOYE و پشتیبانی فنی تخصصی هوم پارتینو، این خرید را مطمئن میکند. هماکنون سفارش خود را ثبت کنید.
