معرفی کوتاه

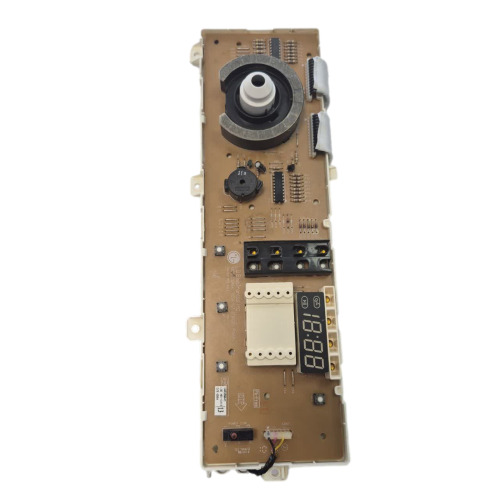

این قطعه، برد واسط کاربری (UI Board) یا همان پنل نمایشگر ماشین لباسشوییهای الجی و مدلهای تحت لیسانس (مانند پاکشوما) است. وظیفه اصلی این ماژول، پردازش فرمانهای کاربر (فشردن دکمهها و چرخش ولوم انتخاب برنامه) و نمایش وضعیت دستگاه بر روی نمایشگر ۷قسمتی (7-Segment) است. مدل EBR356645 یکی از بردهای پرکاربرد در سریهای متداول لباسشوییهای ۷ و ۸ کیلوگرمی است که با کیفیت ساخت بالا توسط LG Electronics تولید شده است.
کاربرد قطعه
- کنترل و دریافت فرمانهای انتخاب برنامه (Program Selection) توسط کاربر
- نمایش زمان باقیمانده، دما، دور خشککن و کدهای خطای دستگاه (Error Codes)
- مدیریت LEDهای نشانگر وضعیت (مانند قفل کودک، پیششستشو و…)
- ایجاد ارتباط سیگنالی با برد اصلی (Main PCB) برای اجرای دستورات
توضیح فنی
این برد برخلاف «برد پاور» که در کف دستگاه قرار دارد و ولتاژهای سنگین موتور را کنترل میکند، یک برد “Low Voltage” است. تمامی ورودیهای پنل جلویی (مانند دکمه Start/Pause) از طریق کانکتورهای تخت (Ribbon Cables) به این برد متصل میشوند. پردازنده موجود روی این برد، اطلاعات فشردهشده را به برد اصلی ارسال کرده و متقابلاً اطلاعاتِ وضعیتِ جاریِ شستشو را برای نمایش به کاربر روی نمایشگر پردازش میکند. خرابی این برد معمولاً به دلیل نفوذ رطوبت از طریق پنل جلویی یا نوسانات شدید ولتاژ در بخش مدار تغذیه کنترلر رخ میدهد.
علائم خرابی احتمالی
- عدم روشن شدن نمایشگر با وجود روشن بودن دستگاه
- کار نکردن دکمههای خاص یا گیر کردن یکی از دکمهها (فشار دائم)
- پرش یا چشمک زدن غیرعادی اعداد نمایشگر
- نمایش کدهای خطا (Error) که مربوط به ارتباط برد پنل با برد اصلی است
- عدم تغییر برنامهها با چرخش ولوم (خرابی انکودر)
راهنمای تشخیص پیش از خرید
۱. تطبیق کد فنی: مهمترین نکته، تطبیق دقیق کد EBR356645 با بردِ روی دستگاه است. کدهای مشابه ممکن است تفاوتهای جزئی در کانکتورها داشته باشند.
۲. بازرسی ظاهری: برد قدیمی را باز کنید و ببینید آیا آثار سوختگی (سیاهی روی مدار) یا سولفاته شدن (ناشی از آب) روی آن وجود دارد یا خیر.
۳. تست کابل: پیش از تعویض برد، حتماً کابلهای فلت اتصالدهنده (Ribbon Cable) را بررسی کنید؛ گاهی اوقات قطع بودن کابل اصلی دلیل خرابی است، نه خودِ برد.
مشاوره رایگان
آیا این برد با مدل دقیق لباسشویی شما همخوانی دارد؟
قبل از ثبت سفارش، عکس از برچسب مشخصات روی بدنه لباسشویی (Model Number) و عکس برد فعلی خود را برای پشتیبانی «هوم پارتینو» ارسال کنید تا همکاران ما از تطبیق دقیق مدل EBR356645 اطمینان حاصل کنند.
نصب ایمن
۱. الزام ایمنی: دوشاخه دستگاه را حتماً از پریز برق جدا کنید.
۲. بازکردن پنل: پنل پلاستیکی جلویی را با احتیاط باز کنید (مراقب خارها باشید).
۳. کانکتورها: کانکتورهای فلت را به آرامی جدا کنید؛ این کابلها بسیار حساس هستند و نباید کشیده شوند.
۴. تست نهایی: پس از نصب برد جدید و قبل از بستن کامل پنل، دستگاه را به برق بزنید تا از عملکرد صحیح نمایشگر و دکمهها مطمئن شوید.
نکات خرید
- از خرید بردهای تعمیری (Soldered) خودداری کنید؛ بردهای نمایشگر الجی به دلیل حساسیت مدارات پردازنده، در صورت تعمیر غیرحرفهای، عمر کوتاهی خواهند داشت.
- حتماً مطابقت کامل شماره فنی (EBR Code) را چک کنید؛ گاهی در ظاهر بردهای الجی یکسان به نظر میرسند اما کانکتورهای آنها متفاوت است.
- اگر دستگاه در اثر آبریزی روی پنل خراب شده، قبل از نصب برد جدید، حتماً سلامت میکروسوئیچهای درب و سایر اتصالات پنل جلویی را بررسی کنید.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
انواع برد ماشین لباسشویی
برد ماشین لباسشویی (Washing Machine Control Board) مرکز فرماندهی دستگاه است که وظیفه کنترل تمام فرآیندهای شستشو را بر عهده دارد. این بردها در دو نوع اصلی تولید میشوند:
-
برد مکانیکی/الکترومکانیکی
- در مدلهای قدیمی، شامل تایمر و سوئیچها
- بدون مدار دیجیتال پیچیده
- تعمیر سادهتر و هزینه کمتر
-
برد الکترونیکی (دیجیتال)
- شامل میکروکنترلر، سنسور، رله و قطعات SMD
- قابلیت برنامهریزی و شستشوی هوشمند
- تعویض و تعمیر تخصصی نیاز دارد
علائم خرابی برد ماشین لباسشویی
اگر ماشین لباسشویی شما علائم زیر را دارد، احتمال خرابی برد وجود دارد:
- روشن نشدن دستگاه حتی با پریز سالم
- خاموش شدن ناگهانی در میانه چرخه شستشو
- نمایش ارورهای غیرعادی یا چندین کد خطا
- قفل شدن درب و عدم شروع شستشو
- عدم عملکرد برخی برنامهها یا کلیدها
- پمپ تخلیه، موتور یا هیتر کار نمیکند
نکته: قبل از نتیجهگیری، منشأ مشکل را با تست سایر قطعات بررسی کنید، چون بعضی از این علائم میتواند ناشی از خرابی سنسور یا قفل درب باشد.
تعمیر برد ماشین لباسشویی
تعمیر برد نیاز به تجهیزات تخصصی و تجربه دارد. مراحل کلی شامل:
- عیبیابی دقیق با دستگاه تست و نقشه مدار
- بررسی نشانههای سوختگی، ترکیدگی خازن، یا بوی سوختگی
- تست قطعات شامل مقاومتها، ترانزیستورها و آیسیها با مولتیمتر
- تعویض قطعات معیوب (خازن، رله، ترانزیستور یا آیسی میکرو)
- تست نهایی و اطمینان از عملکرد همه برنامهها
هزینه تعمیر برد:
برای مشاوره رایگان تعمیر برد اینجا کلیک کنید
برد ماشین لباسشویی اسنوا
برد در مدلهای مختلف ماشین لباسشویی اسنوا شامل دو نسخه است:
- برد اصلی (Main PCB): کنترل همه عملکردها
- برد دیسپلی (Display PCB): نمایش زمان، خطا و تنظیمات
قیمت برد ماشین لباسشویی اسنوا:
برای مشاهده لیست قیمت برد های لباسشویی اسنوا اینجا کلیک کنید
علل شایع خرابی برد اسنوا:
- نوسان برق و استفاده نکردن از محافظ ولتاژ
- نفوذ آب یا رطوبت
- اتصال کوتاه در المنت، موتور یا پمپ تخلیه
نکات پیشگیری از خرابی برد
- همیشه از محافظ برق استاندارد استفاده کنید
- بعد از شستشو درب را باز بگذارید تا رطوبت خارج شود
- از شستشوی لباس با حجم بیش از ظرفیت دستگاه خودداری کنید
- نگذارید آب به پنل کنترل نفوذ کند
محصولات و مقالات مرتبط
- برد اصلی (Power PCB) ماشین لباسشویی الجی
- ولوم انتخاب برنامه (Rotary Encoder)
- میکروسوئیچ درب ماشین لباسشویی
- مقاله: «چرا برد پنل لباسشویی الجی دچار اختلال میشود؟»
سوالات متداول (FAQ)
آیا این برد با تمام لباسشوییهای الجی کار میکند؟
خیر؛ این برد دقیقاً مخصوص سریهایی است که با کد EBR356645 تولید شدهاند. همیشه کد فنی روی برد را با کد قطعه ما تطبیق دهید.
آیا این محصول اصلی (Original) است؟
بله؛ بردهای هوم پارتینو از تأمینکنندگان معتبر تهیه شده و کیفیت شرکتی (LG Electronics) دارند.
چرا نمایشگر لباسشویی من روشن نمیشود؟
دلایل متعددی دارد؛ ممکن است برد پاور (در کف دستگاه) سوخته باشد یا برد نمایشگر (این قطعه) خراب شده باشد. اگر برق ورودی به دستگاه هست اما پنل خاموش است، احتمال خرابی این قطعه بالاست.
جمعبندی
برد EBR356645 قلب تپنده پنل کاربری لباسشویی شماست. اگر نمایشگر دستگاه شما دچار اختلال شده یا دکمههای کنترل برنامه پاسخ نمیدهند، این قطعه اورجینال، راهکار احیای دستگاه شماست.
برای سفارش این قطعه با تضمین اصالت و مشاوره فنی دقیق، همین حالا اقدام کنید.
