معرفی کوتاه

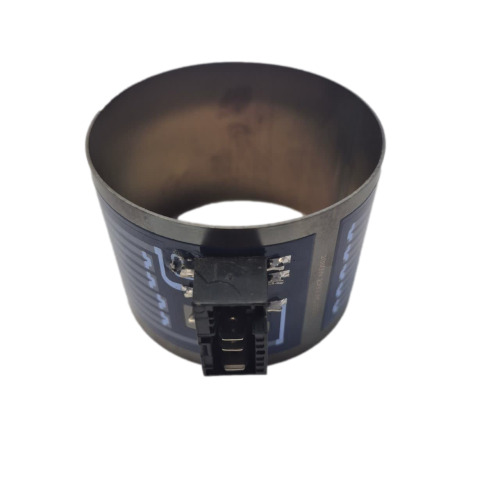

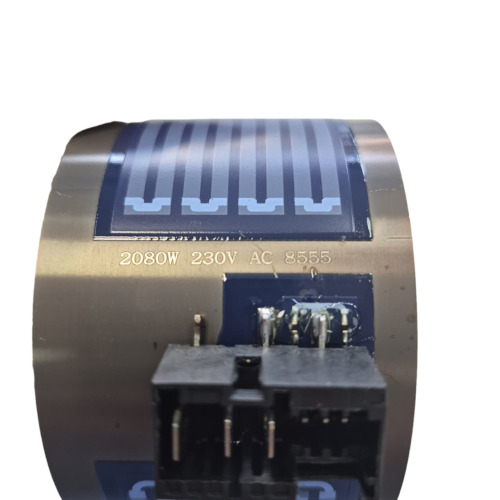

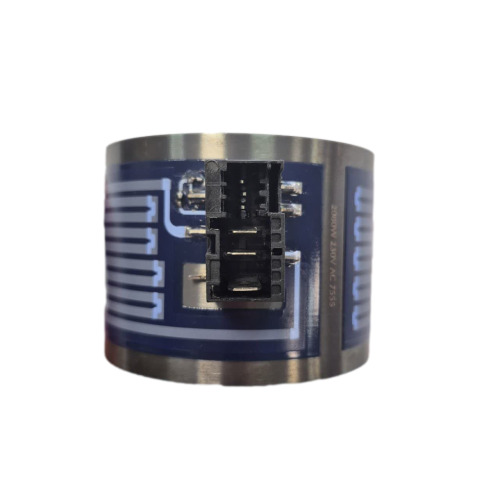

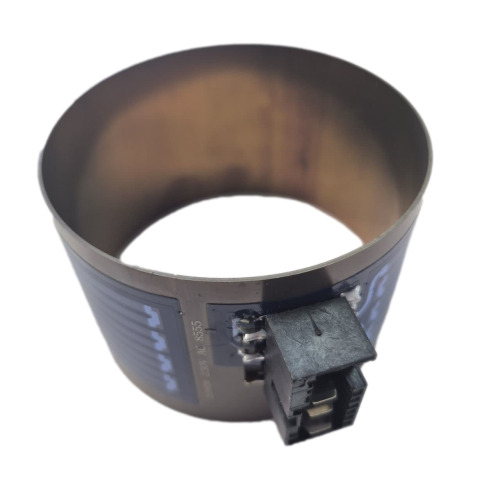

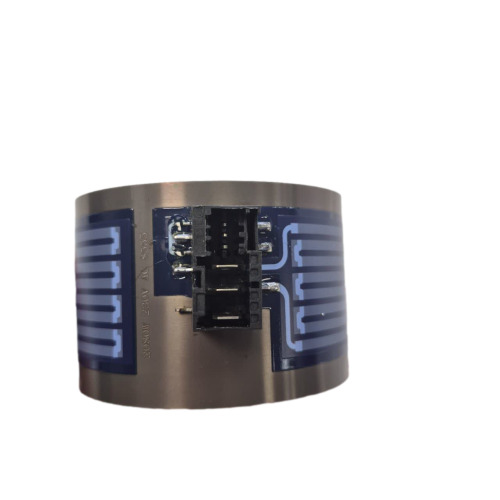

المنت ماشین ظرفشویی بوش قطعهای حرارتی از نوع هیتر جریانگذر (Flow-Through Heater) است که وظیفه گرم کردن آب در مرحله شستوشو و تولید هوای گرم در چرخه خشککن را بر عهده دارد. ساختار این المنت برخلاف هیترهای میلهای قدیمی، از یک غلاف استوانهای فلزی با مسیر مقاومتی چاپشدههای فلزی با مسیر مقاومتی چاپشده تش در مجموعه پمپ هیتر جای میگیرد. مشخصات الکتریکی درجشده روی بدنه: توان 2080 وات، ولتاژ 230 ولت AC، کد تولید 8555.
کاربرد
- گرم کردن آب ورودی در مرحله شستوشوی ظرفشوییهای بوش (Bosch) و سیمنس (Siemens) سری کوچک/کمپکت؛
- تأمین هوای گرم برای چرخه خشککن (در مدلهای دارای هیتر جریانگذر)؛
- استفاده در مونتاژ مجموعه پمپ-هیتر (Heating Pump Unit) ماشین ظرفشویی؛
- جایگزینی المنت سوخته، قطعشده یا دارای اتصال بدنه در هیترهای همین ساختار.
توضیح فنی
در بوش، آب مستقیماً از داخل محفظه استوانهای المنت عبور کرده و با تماس با دیواره گرمشده، دمای خود را بالا میبرد. مسیر مقاومتی این المنت بهصورت لایه چاپشده (فیلم مقاومتی) روی سطح داخلی/بیرونی غلاف استوانه اجرا شده و توسط لایه عایق دیالکتریک پوشیده شده است؛ به همین دلیل برخلاف هیترهای میلهای، هیچ نقطهای از سیم مقاومتی در معرض دید نیست. ترمینالهای خروجی از طریق یک کانکتور پلاستیکی چندپین جریان را دریافت میکنند و در ادامه مسیر، معمولاً ترموستات/فیوز حرارتی و سنسور NTC برای محافظت در برابر حرارت بیش از حد قرار دارد. مقاومت اسمی این المنت با توجه به 2080W/230V حدود ۲۵.۴ اهم است که مبنای تست اهممتر برای تشخیص سلامت است.
علائم خرابی
- شستوشو با آب سرد و نظافت ضعیف ظروف: قطعشدن مسیر مقاومتی (مقاومت بینهایت در اهممتر)؛
- عمل نکردن مرحله خشککن: سوختن المنت یا مدار تغذیه آن؛
- ایجاد صاعقه/قطع برق هنگام ورود آب: اتصال بدنه (نشتی جریان به بدنه فلزی غلاف)؛
- نمایش کد خطای هیتر در پنل (مطابق کد خطای مدل دستگاه شما)؛
- ایست مکثدار برنامه شستوشو: چرخه برنامه بدون تأیید رسیدن آب به دما ادامه نمییابد.
راهنمای تشخیص قبل از خرید
۱. تست اهممتر: دو سر ترمینال المنت را اندازه بگیرید؛ مقدارال المنت را اندازه بگیرید؛ مقدار س2080W/230V) است. مقدار بینهایت = قطعی، نزدیک صفر = اتصال کوتاه؛
۲. **تست نشتی (اتصال بدنه):تست نشتی (اتصال بدنه): یکی از پرابهاینال بگذارید؛ عدد نامحدود باید نمایش داده شود؛
۳. تطبیق ظاهری: قطر و ارتفاع غلاف، محل کانکتور و موقعیت مسیر چاپشده را با قطعه قدیمی مقایسه کنید؛
۴. بررسی شماره فنی: مدل دقیق دستگاه (برچسب داخل درب یا کناره دستگاه) را یادداشت کنید.
باکس مشاوره تخصصی و رایگان هوم پارتینو
⚠️ آیا مطمئن هستید مشکل از المنت است؟
خرابی سنسور NTC، ترموستات، رله برد اصلی و حتی پمپ هیتر نیز میتواند علائمی مشابه ایجاد کند. برای جلوگیری از خرید اشتباه، عکس قطعه فعلی (نمای مشخصات 2080W روی بدنه) + مدل دقیق دستگاه (برچسب E-Nr) را برای کارشناسان هوم پارتینو ارسال کنید.
راهنمای نصب ایمن
- قطع برق و بستن شیر آب: پیش از هر اقدامی دوشاخه دستگاه را بکشید و شیر ورودی را ببندید؛
- تخلیه آب باقیمانده: آب داخل محفظه پمپ-هیتر را تخلیه کنید؛
- جدا کردن مجموعه هیتر: پیچهای نگهدارنده و کانکتور چندپین را باز کنید؛ عکس از سیمکشی قبل از جداسازی بگیرید؛
- نصب المنت جدید: اورینگ/واشر آببندی را حتماً نو تعویض کنید و المنت را با ترتیب معکوس مونتاژ ببندید؛
- تست اولیه: چرخه شستوشوی کوتاه بدون ظرف اجرا کنید و از عدم نشتی آب و گرم شدن آب مطمئن شوید؛
- هشدار: المنت هنگام کار هنگام کارکرد داغ میشود؛ هرگز پس از خاموشی ب به بدنه نزنید.
نکات خرید
- تطبیق توان: حتماً المنت با همان توان و ولتاژ درجشده روی قطعه فعلی (2080W/230V) تهیه شود؛ توان متفاوت باعث خطای) تهیه شود؛ توان متفاوت باعث خطای دما یا عملکرداختار چاپی vs میلهای:** این قطعه از نوع غلاف چاپی است؛ هیتر میلهای جایگزین آن نخواهد بود؛
- اورینگ و آببندی: همراه با المنت، واشر نو تهیه کنید؛ واشر کهنه عامل اصلی نشتی پس از تعویض است؛
- گارانتی و اصالت: از فروشندهای خرید کنید که ضمانت اصالت و امکان تست تحویل بدهد.
مزایای خرید از هوم پارتینو
- مشاوره رایگان برای انتخاب صحیح قطعه با امکان ارسال عکس قطعه و مدل دستگاه؛
- روشهای مختلف ارسال با پست، تیپاکس و باربری؛
- ضمانت ترب؛
- پروانه کسب؛
- ضمانت مرجوعی طبق شرایط فروشگاه؛
- تنوع بالای قطعات؛
- ارسال ۴۸ ساعته برای تهران، اصفهان، مشهد، شیراز و اهواز؛
- پشتیبانی فعال قبل و بعد از خرید.
سنسور المنت ماشین ظرفشویی
سنسور المنت که اغلب ترموستات یا ترمیستور نامیده میشود، قطعهای برای کنترل دمای آب و جلوگیری از بیشگرم شدن آن است. این سنسور وظیفه دارد دما را به برد الکترونیکی گزارش کند تا در صورت رسیدن به دمای مطلوب، المنت خاموش شود.
علائم خرابی سنسور المنت:
- آب ظرفشویی گرم نمیشود یا بیش از حد داغ میشود.
- نمایش ارورهای مربوط به دما.
- افزایش مصرف انرژی دستگاه.
تعویض المنت ماشین ظرفشویی
نصب المنت ظرفشویی ال جی پاکشوما، یک فرآیند تخصصی است و توصیه اکید میشود که توسط تکنسین مجرب انجام شود. به دلیل مسائل ایمنی و پیچیدگیهای الکتریکی، نصب توسط افراد غیر متخصص میتواند خطرناک باشد و به دستگاه آسیب برساند. مراحل کلی نصب به شرح زیر است:
- ایمنی: قطع برق ظرفشویی و بستن شیر آب ورودی.
- دسترسی: باز کردن پنلهای دسترسی (معمولاً پنل زیرین).
- تخلیه آب: تخلیه کامل آب داخل ظرفشویی.
- شناسایی: یافتن المنت قدیمی و بررسی اتصالات (سیمکشی).
- جداسازی: جدا کردن اتصالات سیمکشی با دقت.
- خارج کردن المنت قدیمی: بیرون آوردن المنت فرسوده.
- نصب المنت جدید: قرار دادن المنت جدید و اتصال صحیح و محکم سیمکشی.
- بازبینی: بررسی مجدد اتصالات و اطمینان از عدم وجود نشتی.
- بستن پنلها: بستن پنلهای دسترسی.
- راهاندازی و تست: وصل کردن برق و آب و تست عملکرد دستگاه.
تذکر مهم: قبل از شروع کار، حتماً از قطع بودن برق اطمینان حاصل کنید و دفترچه راهنمای ظرفشویی را مطالعه کنید. هرگز المنت را در حالت روشن لمس نکنید.
علت سوختن المنت ماشین ظرفشویی
دلایل شایع سوختن المنت شامل موارد زیر است:
- تجمع رسوبات و املاح آب روی المنت.
- خرابی سنسور دما یا برد که باعث روشن ماندن بیش از حد المنت میشود.
- استفاده مداوم با آب کمفشار یا سرد.
- عمر بالای قطعه (معمولاً بیش از ۵ تا ۱۰ سال استفاده).
راهکار پیشگیری: استفاده دورهای از جرمگیر و سرویس سالیانه دستگاه.
قطعات مرتبط
- سنسور NTC (ترمیستور) هیتر ماشین ظرفشویی بوش
- ترموستات / فیوز حرارتی ظرفشویی
- پمپ هیتر (مجموعه پمپ فشار) ظرفشویی بوش
- رله برد اصلی تغذیه هیتر
سوالات متداول (FAQ)
آیا این المنت برای تمام مدلهای ظرفشویی بوش مناسب است؟
خیر؛ این قطعه از نوع هیتر جریانگذر با مشخصات 2080W/230V و کد 8555 است. حتماً با قطعه فعلی و مدل دستگاه تطبیق داده شود.
چطور از سلامت المنت قبل از نصب مطمئن شوم؟
با اهممتر مقاومت دو ترمینال را بسنچید (حدود ۲۵ اهم) و تست اتصال بدنه نیز بدهید (باید نامحدود باشد).
آیا میتوان المنت میلهای جای این قطعه نصب کرد؟
خیر؛ ساختار مکانیکی و مسیر آب این دو نوع کاملاً متفاوت است و جایگزینی امکانپذیر نیست.
جمعبندی و ثبت سفارش
المنت ماشین ظرفشویی بوش 2080 وات قطعهای حساس در مسیر آب و حرارت دستگاه است که کیفیت و اصالت آن مستقیماً بر نتیجه شستوشو و ایمنی دستگاه تأثیر دارد. برای اطمینان از تطبیق دقیق، عکس قطعه فعلی و مدل دستگاه خود را برای تیم فنی هوم پارتینو ارسال کنید و سفارش خود را ثبت نمایید.
